Installation and Assembly:

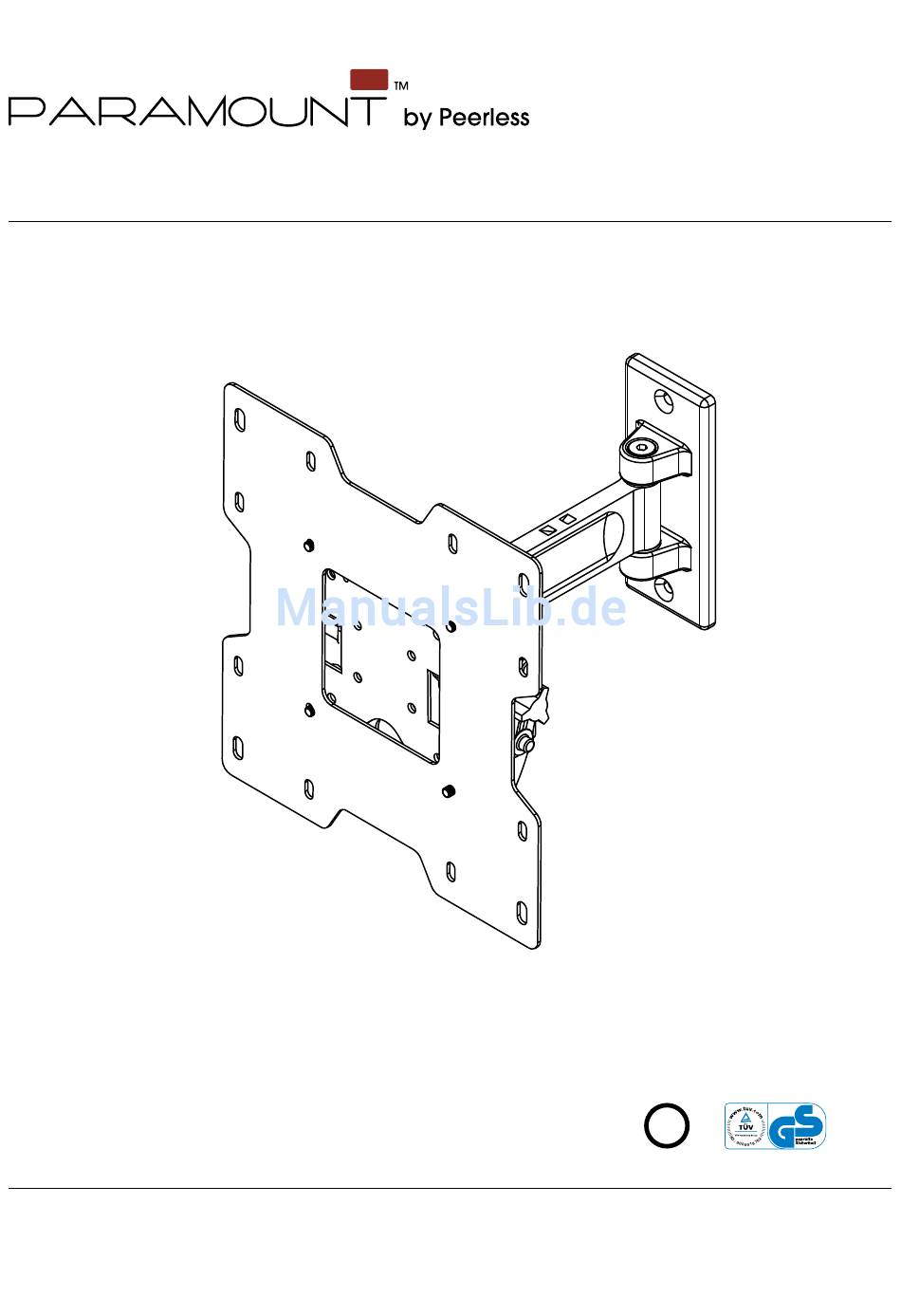

Paramount™ Pivot for 22" - 40" (56 - 102 cm) LCD screens
Models: PP740, PWV240/BK
Features:
• Fits 22" - 40" (56 - 102 cm) LCD screens
• Two tensionable pivot points for extensive adjustment of
U L
viewing angle
C
US
©
®
• VESA
75/100/200 x 100/200 x 200 compatible
Max Load Capacity: 80lb (36 kg)
• Frees up space by folding flat against the wall
ISSUED: 02-05-09 SHEET #: 202-9312-1

Werbung

Kapitel

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Peerless Industries PARAMOUNT PP740

  • Seite 1 Installation and Assembly: Paramount™ Pivot for 22" - 40" (56 - 102 cm) LCD screens Models: PP740, PWV240/BK Features: • Fits 22" - 40" (56 - 102 cm) LCD screens • Two tensionable pivot points for extensive adjustment of viewing angle ©...
  • Seite 2: Inhaltsverzeichnis

    NOTE: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact your local distributor.
  • Seite 3: Parts List

    Before you begin, make sure all parts shown are included with your product. Parts List PWV240/BK PP740 Description Part # Qty. A wall mount assembly 095-0545-GB B concrete anchor 590-0320 C retaining spacer 590-5005 D 1/4-20 x 13 mm flat head phillips screw 520-1209 E M4 x 10 mm phillips screw 504-9012...
  • Seite 4: Installation To Wood Stud Wall

    Installation to Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is firmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power.
  • Seite 5: Installation To Solid Concrete And Cinder Block

    Installation to Solid Concrete and Cinder Block WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"...
  • Seite 6: Attaching Adapter Plate To Screen With Vesa

    ® Attaching Adapter Plate to Screen with VESA 200 x 100 or 200 x 200 Mounting Pattern NOTE: For VESA 75 mm and 100 mm patterns, see following page. Attach hook bracket (M) to adapter plate (N) using four M5 x 6 mm screws (K) and #10 washers (L) as shown.
  • Seite 7 ® Attaching Hook Bracket to Screen with VESA 75 or 100 Mounting Pattern WARNING • If screws don't get three complete turns in the screen inserts or if screws bottom out and bracket is still not tightly secured, damage may occur to screen or product may fail. ®...
  • Seite 8: Installing To Peerless Lc Or Plp Model Adapter Bracket

    For screen compatibility please refer to the LCD or plasma interface list on our website www.peerlessmounts.com or call customer care for a screen specific adapter bracket LC or PLP models (not UL evaluated). FOR INSTALLING TO PEERLESS LC MODEL ADAPTER BRACKET NOTE: Refer to LC model adapter bracket instruction sheet for attachment of adapter bracket to screen.
  • Seite 9: Installing And Removing Flat Panel Screen

    Installing and Removing Flat Panel Screen To attach screen to wall mount (A), lower hook bracket (M) with screen at an angle into pockets of wall mount as shown in figure 3.1. Once clips are engaged, push down to seat clips in pockets as SCREEN shown in figure 3.2.
  • Seite 10: Cord Management And Arm Tension Adjustment

    Cord Management and Arm Tension Adjustment CORD MANAGEMENT: Tighten cable to top of wall mount assembly arm (A) using cable tie (P). CORD WARNING • Do not remove screw or loosen screw until it is no longer engaged with the mount. Doing so may cause the screen to fall.
  • Seite 11: Anbringung Und Zusammenbau: Paramount™-Schwenkhalterung Für Lcd-Bildschirme Von 23-40 Zoll (56 - 102 Cm)

    Anbringung und Zusammenbau: Paramount™-Schwenkhalterung für LCD-Bildschirme von 23-40 Zoll (56 - 102 cm) Models: PP740, PWV240/BK Merkmale: • Für LCD-Bildschirme von 22 bis 40 Zoll (56 - 102 cm) • Zwei spannbare Gelenke bieten vielseitige Einstellmöglichkeiten des Betrachtungswinkels • Kompatibel mit VESA® 75/100/200 x 100/200 x 200 ©...
  • Seite 12: Für Den Zusammenbau Erforderliche Werkzeuge

    HINWEIS: Lesen Sie die gesamte Anleitung, bevor Sie mit der Anbringung und dem Zusammenbau beginnen. ACHTUNG • Beginnen Sie mit der Anbringung Ihres Peerless-Produkts erst, nachdem Sie die in dieser Montageanleitung enthaltenen Anleitungen und Achtungshinweise gelesen und sich gründlich mit ihnen vertraut gemacht haben. Falls Sie Fragen hinsichtlich irgendeiner der Anleitungen oder Achtungshinweise haben, wenden Sie sich in den USA bitte an den Peerless-Kundendienst unter der Rufnummer 1-800-865-2112.
  • Seite 13: Teileliste

    Bevor Sie beginnen, stellen Sie sicher, dass alle Teile gezeigt werden, die mit Ihrem Produkt. Teileliste PWV240/BK PP740 Anz. Teilenr # Beschreibung A Wandhaltereinheit 095-0545-GB B betondübel 590-0320 C beibehaltung abstandhalter 590-5005 D 1/4-20 x 13 Zoll Kreuzschlitz-Senkkopfschraube 520-1209 E M4 x 10 mm phillips-schraube 504-9012 F M4 x 20 mm phillips-schraube 504-9020...
  • Seite 14: Anbringung An Wand Holzständerreihen

    Anbringung an Wand Holzständerreihen ACHTUNG • Bei der Anbringung muss darauf geachtet werden, dass die Wand die kombinierte Last von Bildschirm und allen Befestigungsteilen und -komponenten tragen kann. • Ziehen Sie die Schrauben fest genug an, dass die Wandplatte sicher befestigt ist, doch ohne sie zu überdrehen. Durch Überdrehen können die Schrauben beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird.
  • Seite 15: Anbringung An Massivbeton Oder Porenbetonstein

    Anbringung an Massivbeton oder Porenbetonstein ACHTUNG • Bei der Anbringung von Peerless-Wandhaltern an Porenbetonstein muss sichergestellt werden, dass die tatsächliche Stärke des Betons, in den das Loch für die Betondübel gebohrt wird, mindestens 35 mm (1 3/8 Zoll) beträgt. Bohren Sie nicht in Mörtelfugen! Achten Sie darauf, dass die Anbringung an einem massiven Teil des Blocks erfolgt, im Allgemeinen mindestens 25 mm (1 Zoll) von der Blockseite entfernt.
  • Seite 16: Befestigung Der Adapterplatte Am Bildschirm Unter Verwendung Von Vesa-Montagemuster

    BEFESTIGUNG VON ADAPTERPLATTE AN BILDSCHIRM UNTER VERWENDUNG VON VESA®-MONTAGEMUSTER 200 X 100 ODER 200 X 200 HINWEIS: DIE VESA-MUSTER 75 MM UND 100 MM SIND AUF DER FOLGENDEN SEITE AUFGEFÜHRT. Bringen Sie die Hakenhalterung (M) mit vier M5 x 6 mm Schrau- ben (K) und Scheiben Nr.
  • Seite 17 Befestigung der Hakenhalterung am Bildschirm unter Verwendung von Montagemuster VESA® 75 oder 100 ACHTUNG • Sind die Schrauben nicht um drei volle Umdrehungen in die Löcher des Bildschirms eingeschraubt oder stoßen sie unten an und die Halterung ist noch immer nicht sicher befestigt, kann der Bildschirm beschädigt werden oder das Produkt kann versagen. BEI MONTAGEMUSTER VESA®...
  • Seite 18: Befestigung An Peerless-Adapterhalterung Modell Lc

    Die Schnittstellenliste für LCD- oder Plasmabildschirme auf unserer Website www.peerlessmounts.com gibt Auskunft über die Kompatibilität Ihres Bildschirms. Sie können sich auch telefonisch mit unserem Kundendienst in Verbindung setzen und eine bildschirmspezifische Adapterhalterung des Modells LC oder PLP anfordern (nicht von UL geprüft). BEFESTIGUNG AN PEERLESS-ADAPTERHALTERUNG MODELL LC Hinweis: Informationen zur Befestigung der Adapterhalterung am Bildschirm können dem Anleitungsblatt für die Adapterhalterung des Modells LC entnommen werden.
  • Seite 19 Anbringung und Abnahme des Flachbildschirms Zur Befestigung des Bildschirms am Wandhalter (A) halten Sie den Bildschirm schräg und senken die Hakenhalterung (M) wie in Abbildung 3.1 dargestellt in die Aussparungen des Wandhalters ab. Nachdem die Klemmen eingerastet sind, drücken Sie sie nach unten, um sie in die Aussparungen einzupassen (siehe Abbildung BILDSCHIRM 3.2).
  • Seite 20: Kabelführung Und Einstellung Der Armspannung

    HINWEIS: Drehen Sie die Schraube um nicht mehr als eine halbe Umdrehung. SPANNUNGSSCHRAUBEN 20 of 20 AUSGEGEBEN: 02-05-09 BLATT NR.: 202-9312-1 © 2009, Peerless Industries, Inc. Alle Rechte vorbehalten. Alle anderen Marken- und Produktnamen sind eingetragene Marken der jeweiligen Eigentümer. Peerless Industries, Inc. 3215 W. North Ave.
