Verwandte Anleitungen für Sangean RCR-10
Inhaltszusammenfassung für Sangean RCR-10
- Seite 1 RCR-10 Revision 2...
- Seite 2 “Made for iPod” steht für elektronisches Zusatzgeräte, die dafür entwickelt wurden, um an einen iPod angeschlossen werden zu können und vom Entwickler zertifiziert wurden Apple-Performance-Standards einzuhalten. Apple ist nicht verantwortlich für den Betriebsfähigkeit dieses Geräts oder dessen Einhaltung von Sicherheits- und Regulierungsstandards. Bitte beachten Sie, dass die Verwendung dieses Zusatzgeräts zusammen mit iPods die Leistung des drahtlosen Datentransfers beeinträchtigen kann.
-
Seite 3: Inhaltsverzeichnis
Inhalt Wichtige Sicherheitshinweise ........155-156 Einleitung ................157 Bedienelemente ............158-163 Tastenfunktionen der Fernbedienung ......164 Inbetriebnahme des Radios ..........165 Bedienung des Radios - MW/UKW ......166-167 Einrichten der Frequenz-Schrittweite ....... 168 Anzeigemodi – UKW ..........169 UKW-Bereichseinstellung ........170 UKW Stereo(auto)/Mono ......... -
Seite 4: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise 8. Ventilation: Das Gerät sollte so aufgestellt werden, dass die 1. Lesen und verstehen Sie alle Sicherheits- und Bedienungshinweise Luftzirkulation nicht beeinträchtigt wird. Das Gerät sollte z. B. nicht vor der Inbetriebnahme. auf ein Bett, Sofa, Bettvorleger oder eine andere weiche Unterlage gestellt werden, bei der die Ventilationsöffnungen blockiert 2. - Seite 5 11. Überlasten Sie die Wandsteckdosen und Verlängerungskabel nicht. 17. Bei der Verwendung im Freien, sollten Sie das Gerät an Ansonsten kann erhöhte Feuer- und Stromschlaggefahr bestehen. regnerischen oder nassen Tagen nur im Batteriebetrieb benutzen, Stecken Sie niemals Gegenstände in die Öffnungen des Geräts. um Stromschläge zu vermeiden.
-
Seite 6: Einleitung

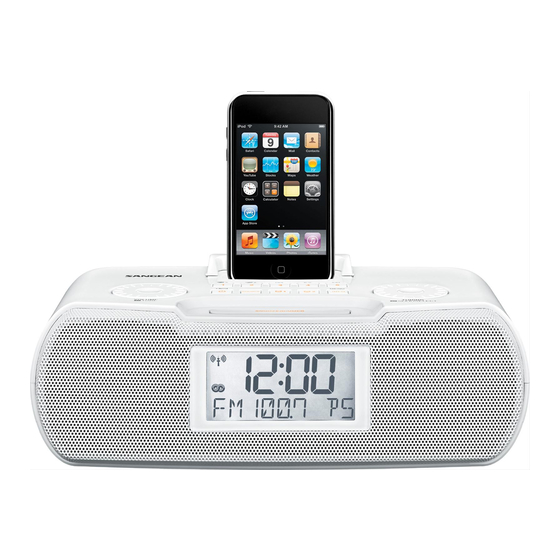

Einleitung Der Sangean RCR-10 UKW/MW-Digital-Radiowecker bietet den folgenden Leistungsumfang: Radio für MW- und UKW-Sendungen (mit RDS). Ausgestattet mit Klangregelung (Bass / Höhen), Loudness und Bassreflexrohr für verbesserte Klangqualität 10 Senderspeicher (5 für MW und 5 für UKW). Einfach lesbare LCD-Anzeige mit einstellbarer Hintergrundbeleuchtung und beleuchteten Tasten, passend zur LCD-Anzeige. -
Seite 7: Bedienelemente
Bedienelemente iPod-Universaldock-Einsteller Schlummer / Dimmer iPod-Dock-Anschluss Eingangssignal Sendertaste 4 / Wiedergabe / Pause Bereitschaft / Automatische Abschaltung Sendertaste 5 / Schnellvorlauf Lautstärke / Klangregelung Frequenzauswahl / Suche / Auswahldrehknopf Sendertaste 1 / Verzeichnis zurück Info / Menü Sendertaste 2 / Verzeichnis vor Alarm 2 Sendertaste 3 / Schnellrücklauf Alarm 1... - Seite 8 Bedienelemente LCD-Anzeige Lautsprecher Fernbedienungssensor...
- Seite 9 Bedienelemente UKW-Antenne Headphone AUX-Eingang Stromversorgungseingang Line-Out-Ausgang...
- Seite 10 Bedienelemente 24. Batteriefach...
-
Seite 11: Anzeigesymbole
Anzeigesymbole Funkzeit-Symbol(Funkatomuhr-Symbol) PM-Anzeige Zeitanzeige Einschlaf-Timer-Symbol Alarm-Symbol 1 Alarm-Symbol 2 Frequenz / Informationen zur Senderanzeige RDS-Symbol Reserve-Batteriestandanzeige... -
Seite 12: Fernbedienung
Fernbedienung Schnellrücklauf Wiederholung 1 / Alle / Verzeichnis Frequenz erhöhen Verzeichnis vor / Senderspeicher vor Verzeichnis zurück / Senderspeicher zurück Frequenz verringern Ton aus Schlummer / Dimmer Klangregelung Lautstärke verringern Lautstärke erhöhen Zufallswiedergabe Auswahl Schnellvorlauf Wiedergabe / Pause Eingangssignal Menü Bereitschaft / Automatische Abschaltung... -
Seite 13: Tastenfunktionen Der Fernbedienung
Tastenfunktionen der Fernbedienung Viele Funktionen des RCR-10 Weckerradios können über die Fernbedienung gesteuert werden. Bei bestimmten Funktionen ist es u. U. notwendig die jeweilige Taste gedrückt zu halten. Halten Sie in diesem Fall einfach die Taste auf der Fernbedienung die Taste für 2-3 Sekunden gedrückt, bis in der Anzeige des Radios... -
Seite 14: Inbetriebnahme Des Radios
Inbetriebnahme des Radios Benutzung des Netzadapters Reservebatterie-Betrieb (für US-Version) Der für das Gerät erforderliche Netzadapter muss eine Stromversorgung 1. Öffnen Sie das Batteriefach auf der Unterseite des Geräts. von 9 Volt bei 1,4 A liefern. 2. Legen Sie zwei Batterien des Typs UM-3 (Größe AA) in Stecken Sie den Adapterstecker in den Stromversorgungseingang auf das Batteriefach. -
Seite 15: Bedienung Des Radios - Mw/Ukw
Bedienung des Radios – MW/UKW-Sendersuche 1. Betätigen Sie die Bereitschaftstaste zum Einschalten des Geräts. 2. Betätigen Sie die SOURCE-Taste bei Bedarf, um das MW- oder UKW-Frequenzband zu wählen. 3. Betätigen Sie den Frequenzdrehknopf zur Durchführung einer automatischen Sendersuche. Ihr Radio durchsucht das MW/UKW-Band von der angezeigten Frequenz ausgehend und stoppt automatisch, wenn ein ausreichend starker Sender gefunden wird. - Seite 16 Manuelle Sendersuche - MW/UKW 1. Betätigen Sie die Bereitschaftstaste zum Einschalten des Geräts. 2. Betätigen Sie die SOURCE-Taste zur Auswahl des MW- oder UKW-Modus. 3. Drehen Sie den Frequenzdrehknopf zur Auswahl eines Senders. Die UKW-Frequenz wird in 100-kHz/50-kHz-Schritten und die MW-Frequenz in 9-kHz/10-kHz-Schritten verändert.
-
Seite 17: Einrichten Der Frequenz-Schrittweite
Einrichten der Frequenz-Schrittweite 1. Halten Sie die INFO/MENU-Taste gedrückt, um das Einstellungsmenü aufzurufen, wenn das Radio sich im MW/UKW-Modus befindet. 2. Benutzen Sie den Frequenzdrehknopf, bis FM xxkHz oder AM xxkHz in der Anzeige erscheint. Betätigen Sie dann den Frequenzdrehknopf, um eine schrittweise Einstellung der Frequenz zu machen. -
Seite 18: Anzeigemodi - Ukw
Anzeigemodi – UKW Ihr Radio verfügt über eine Reihe von Anzeigeoptionen für den UKW-Radiomodus. 1. Betätigen Sie die INFO/MENU-Taste mehrfach, um die RDS-Informationen des Senders, den Sie gerade empfangen, anzuzeigen. Sendername Zeigt den Namen des aktuellen Senders an. Programmart Zeigt die Art des aktuellen Senders an (z. -
Seite 19: Ukw-Bereichseinstellung
UKW-Bereichseinstellung Der UKW-Bereich unterscheidet sich von Land zu Land. Es ist notwendig den UKW-Bereich entsprechend einzustellen, um einen einwandfreien Betrieb des Radios zu ermöglichen. 1. Halten Sie die INFO/MENU-Taste gedrückt, um das Einstellungsmenü aufzurufen. 2. Drehen Sie am Frequenzdrehknopf, bis der UKW-Bereich in der Anzeige erscheint (siehe Abbildung rechts). -
Seite 20: Sender Speichern / Aufrufen Im Mw/Ukw-Modus
Sender speichern im MW/UKW-Modus Es stehen jeweils 10 Speicherplätze für jedes Frequenzband (MW / UKW) zur Verfügung. Die Speicher werden auf die gleiche Weise für beide Frequenzbänder verwendet. 1. Betätigen Sie die Bereitschaftstaste zum Einschalten des Geräts. 2. Betätigen Sie die SOURCE-Taste zur Auswahl des gewünschten Frequenzbands. -
Seite 21: Ipod-Anschluss
iPod-Anschluss Ihr Radio verfügt über einen iPod-Anschluss, mit dem Sie digitale Audiodateien von Ihrem iPod aus direkt über die eingebauten Lautsprecher des Geräts abspielen können. Ihr Radio benutzt einen iPod-Universal-Anschluss, der für die Benutzung mit iPods gedacht ist. Neurere iPod-Modelle werden mit einem Adapter ausgeliefert, um sicher zu stellen, dass die Kontakte des iPods richtig angeschlossen werden können. -
Seite 22: Aufladen Ihres Ipods
Aufladen Ihres iPods 1. Setzen Sie den iPod auf die Universal-Adapter des iPod-Anschlusses. Betätigen Sie die Bereitschaftstaste zum Einschalten des Geräts. 2. Betätigen Sie die SOURCE-Taste, bis in der Anzeige “iPod” erscheint. Mit Ihrem Radio können Sie den internen Akku Ihres iPods aufladen, wenn das Eingangssignal auf Aux oder iPod gestellt ist bzw. -
Seite 23: Wiedergabe Von Audiodateien Auf Ihrem Ipod
iPod-Navigation Wiedergabe von Audiodateien auf Ihrem iPod Zur Navigation in iPod-Menüs zur Auswahl oder Ändern 1. Wenn Sie die gewünschte Audiodatei gefunden haben, benutzen Sie der Einstellungen, benutzen Sie bitte die Tasten Ihres iPods controls. den Frequenzdrehknopf auf dem Radio, um die Wiedergabe auf dem Die Tasten des Radios können Sie für die Funktionen Menü/Auswahl, iPod zu starten. -
Seite 24: Ihre Rcr-10 Funktioniert Mit Den Folgenden Ipod-Modellen
Suchfunktion Ihre RCR-10 funktioniert mit den folgenden iPod-Modellen: 1. Halten Sie entweder die Schnellvorlauf- oder die Schnellrücklauf-Taste gedrückt, um zum nächsten bzw. vorigen Titel zu springen. 2. Während der iPod-Wiedergabe können Sie die Schnellsuchtasten gedrückt halten, um nach einem Wiedergabepunkt in der jeweiligen Musikdatei zu suchen. -
Seite 25: Uhrzeit- Und Alarmfunktion
Uhrzeit- und Alarmfunktion Einstellen des Uhrzeitformats Die Uhrzeitanzeige kann im Bereitschaftsmodus und im Wiedergabemodus auf das 12- oder 24 Stundenformat gestellt werden. Das gewählte Format wird ebenfalls zu Einstellung des Alarms benutzt. 1. Halten Sie die INFO/MENU-Taste gedrückt, um das Einstellungsmenü... -
Seite 26: Einstellen Der Uhrzeit
Einstellen der Uhrzeit Einstellen der Uhrzeit über das Atomuhr-signal Ihr RCR-10 verfügt über drei Optionen zum Einstellen der Uhrzeit: Uhrzeitsignal, UKW-RDS-System (Radio Data System) und manuelle Einstellung. Wenn das Gerät das erste Mal angeschlossen wird, synchronisiert das Radio ihre Uhrzeit mit dem empfangenen Uhrzeitsignal automatisch, während das Radio sich im... -
Seite 27: Manuelles Einstellen Der Uhrzeit
Manuelles Einstellen der Uhrzeit Wenn Sie die Uhrzeit manuell einstellen, wird die automatische Uhrzeiteinstellung über das Uhrzeitsignal oder RDS (Radio Data System) deaktiviert. 1. Halten Sie die INFO/MENU-Taste gedrückt. 2. Halten Sie die INFO/MENU-Taste gedrückt. 3. Drehen Sie den Frequenzdrehknopf, bis ein Uhrsymbol auf der linken Seite erscheint. - Seite 28 Einstellen der Uhrzeit über das RDS-CT-Signal Wenn Sie die Uhrzeit mithilfe der RDS-Funktion setzen, wird das Radio die Uhrzeit immer dann synchronisieren, wenn ein RDS-Radiosender mit CT-Signal empfangen wird. 1. Wenn Sie einen Sender, das RDS-Daten überträgt empfangen, halten Sie die INFO/MENU-Taste. 2.
-
Seite 29: Einstellen Der Weckfunktion (Alarm)
Einstellen der Weckfunktion (Alarm) Ihr RCR-10 verfügt über zwei Weckzeiten, die Sie jeweils zu MW/UKW-Radiomusik, Signalton oder iPod-Musik aufwecken können. Die Weckzeiten können im Bereitschaftsmodus oder im Wiedergabemodus eingestellt werden. 1. Vor dem Einstellen eines Alarms, stellen Sie sicher, dass die Uhrzeit korrekt eingestellt wurde. -
Seite 30: Alarmaktivierung
4. Drehen Sie am Frequenzdrehknopf, um die gewünschte Alarmart zu wählen und betätigen Sie den Frequenzdrehknopf, um die Einstellung zu bestätigen. Der Weckalarm kann auf Signalton, iPod, UKW oder MW eingestellt werden. Wenn Sie den Radiomodus wählen, fängt die Radiofrequenz in der Anzeige an zu blinken. -
Seite 31: Deaktivieren / Abbrechen Des Weckalarms
Deaktivieren / Abbrechen des Weckalarms Zum Deaktivieren eines aktivierten Alarms können Sie entweder die Bereitschaftstaste betätigen oder die entsprechende Alarmtaste gedrückt halten, um den Alarm abzubrechen. Schlummerfunktion 1. Wenn der Alarm ertönt, können Sie durch Betätigung einer beliebigen Taste außer der Bereitschaftstaste, den Alarm für 5 Minuten ausschalten. -
Seite 32: Automatische Abschaltung
Automatische Abschaltung Ihr Radio kann automatisch nach Ablauf der eingestellten Wartezeit abgeschaltet werden. Die Einschlaf-Timer-Einstellung kann auf 15, 30, 45, 60, 90 und 120 Minuten eingestellt werden. 1. Halten Sie die Bereitschaftstaste gedrückt, um die automatische Abschaltung einzustellen. SLEEP XX erscheint dann in der Anzeige. -
Seite 33: Zeitzone Einstellen
Zeitzone einstellen Mit Ihrem RCR-10 können Sie eine Zeitzone für die Radiouhrzeit bestimmen. 1. Halten Sie die INFO/MENU-Taste gedrückt, um das Einstellungsmenü aufzurufen. 2. Drehen Sie den Frequenzdrehknopf, bis TIME ZONE in der Anzeige angezeigt wird. Betätigen Sie zum Fortfahren erneut den Frequenzdrehknopf. - Seite 34 Sommerzeit 1. Halten Sie die INFO/MENU-Taste gedrückt, um das Einstellungsmenü aufzurufen. 2. Drehen Sie den Frequenzdrehknopf, bis DST XX in der Anzeige angezeigt wird. Betätigen Sie zum Fortfahren erneut den Frequenzdrehknopf. 3. Drehen Sie den Frequenzdrehknopf zur Auswahl von +1H, um die Uhr 1 Stunde vor zu stellen und betätigen Sie den Frequenzdrehknopf zur Bestätigung der Einstellung.
-
Seite 35: Anzeige & Audioeinstellungen
übernommen. 2. Stoppen Sie, wenn die gewünschte Helligkeit erreicht ist. Klangregelung Sie können die Bässe und Höhen Ihres RCR-10 einstellen, um die Klangausgabe der Wiedergabe zu optimieren. 1. Vergewissern Sie sich zunächst, dass das Radio eingeschaltet ist. Betätigen Sie den Lautstärkeregler, um die Klangregelungsfunktion aufzurufen. - Seite 36 Loudness Sie können zur Kompensation niedriger und hoher Frequenzen auf Ihrem RCR-10 die Loudness-Funktion benutzen. 1. Halten Sie die INFO/MENU-Taste gedrückt, um das Einstellungsmenü aufzurufen. 2. Drehen Sie den Frequenzdrehknopf, bis LOUD ON/OFF in der Anzeige angezeigt wird. Betätigen Sie zum Fortfahren erneut den Frequenzdrehknopf.
-
Seite 37: Aux-Eingang
Aux-Eingang Auf der Rückseite Ihres Radios befindet sich ein 3,5-mm-Stereo-Aux-Eingang, mit dem Sie externe Audiogeräte, wie z. B. iPods, MP3- oder CD-Player an das Gerät anschließen können. 1. Betätigen Sie mehrmals die SOURCE-Taste, bis AUX IN angezeigt wird. 2. Schließen Sie ein externes Audiogerät (z. B. iPod, MP3- oder CD-Player) an den AUX-Eingang an. -
Seite 38: Line-Out-Ausgang
Line-Out-Ausgang In dem Sie es an ein Hi-Fi-System anschließen, können Sie das Radio als separaten Tuner benutzen. Sie mit dem Line-Ausgang ebenfalls Aufnahmen von Audioprogrammen in Stereo machen. Software-Version Die Software-Version wird nur für Informationszwecke angezeigt. Upgrades sind nicht möglich. 1. -
Seite 39: Technische Daten
Technische Daten Schaltkreismerkmale Stromversorgungsanforderungen Lautsprecher: 2.5", 8 Ohm, Vollbereich Netzstrom AC 9 V / 1,4 A Ausgangsleistung: 3 W + 3 W Frequenzbereich UKW: 64 - 108 MHz Kopfhöreranschluss: 3,5 mm Ø, Stereo MW: 520 - 1710 kHz (US-Version) Aux-Anschluss: 3,5 mm Ø, Stereo 522 - 1629 kHz (EU-Version) Line-Ausgang: 3,5 mm Ø, Stereo Reservebatterie...
