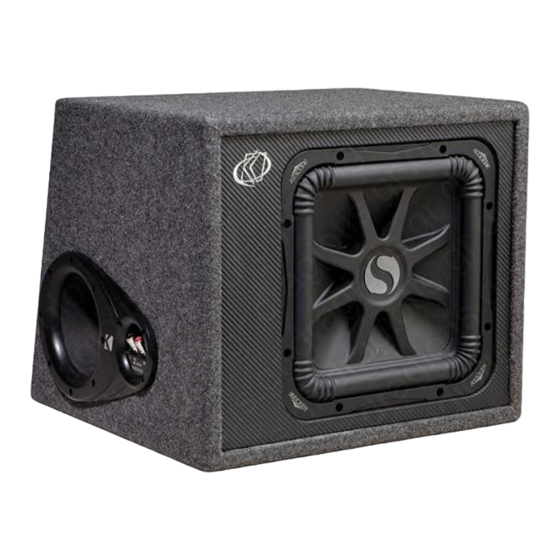

Kicker DS12L5 Handbuch

Modelle:
Herzlichen Glückwunsch zum
Kauf des KICKER
Bitte heben sie für Ihre Garantie den
Kassenzettel auf und tragen Sie die
Daten Ihres Einkaufs ein.
PrüfendieImpedanz
Das Solo-Baric Gehäuse ist intern für einen 2- oder 4-Ohm-Lastwiderstand am
Lautsprecherkabelanschluss verdrahtet. Sehen Sie bitte am Terminal oder auf der
Verpackung nach, um die spezifische Impedanz Ihres Gehäuses festzustellen. Vergewissern
Sie sich, dass Ihr Verstärker für diese Impedanz ausgelegt ist.
DS/VSBassreflexGehäuse
Bassreflexgehäuse der DS und VS-Serie kombinieren die preisgekrönten Solo-Baric
Subwoofer von KICKER mit durch Computermodelle entworfenen und von Experten
verfeinerten Gehäusen und bieten ein Bassniveau, das bisher für ein kommerziell
verfügbares, installationsbereites Subwoofer-System nicht vorstellbar war. Die Gehäuse der
DS-Serie sind mit einem bereits eingebauten paar 25 cm oder 30 cm Solo-Baric erhältlich,
und das Gehäuse der VS-Serie ist mit einem bereits eingebauten 30 cm Solo-Baric
erhältlich.
Die Position und Ausrichtung Ihres Gehäuses beeinflusst die Qualität und Quantität der
Basswiedergabe. Diese Gehäuse sind für den Einbau in Geländewagen und Limousinen
entwickelt und besitzt mehrere Einbauoptionen. Die Bassreflexöffnungen dieser Gehäuse
dürfen nicht verdeckt werden. Bei manchen Frequenzen kommt ein Großteil des Basses
aus der Öffnung. Deshalb sollten Sie mindestens 10 cm Freiraum um die Öffnung lassen.
Wenn das Gehäuse ganz hinten im Fahrzeug eingebaut wird, sollte der Tieftöner nach
vorne gerichtet sein. Wenn andererseits das Gehäuse näher am Rücksitz eingebaut wird,
erzielt man die beste Leistung, wenn der Tieftöner nach hinten gerichtet ist. Diese
Richtlinien beziehen sich auf wie in Abbildung 1 im Fahrzeug eingebaute Gehäuse.
Wenn es einfacher ist, das Gehäuse an einer Seitenwand zu montieren, sollten Sie es wie in
Abbildung 2 gezeigt auf der linken Fahrzeugseite einbauen. Diese Ausrichtung bewirkt, dass
die Bassreflexöffnung auf die Fahrzeugrückseite zeigt und die meiste Tiefbassleistung
erzeugt. Denken Sie daran, zwischen dem Gehäuse und der Rückseite des Fahrzeugs
mindestens 10 cm freizulassen.
Nachdem Sie die beste Einbauposition gewählt haben, prüfen Sie sorgfältig die Stellen, an
denen Montagehalterungen angebracht werden sollen. Vergewissern Sie sich, dass die
Montageschrauben keine Benzintanks, Bremsleitungen, Kabel usw. anbohren oder
Mechanismen an der Unterseite der Einbauoberfläche stören würden. Drehen Sie das
Gehäuse um, bohren Sie die Löcher mit einem 2,5-mm-Bohrer vor, und befestigen Sie die
vier Montagehalterungen mit den beiliegenden kleineren Schrauben an der Unterseite des
SOLO-BARICSUBWOOFERGEHÄUSE
10
Solo-BaricL5Subwoofer-
GehäuseHandbuch
DS12L5 / DS10L5 / VS12L5 / TS10L5
_________________________
Authorisierter KICKER Händler:
_________________________
Einkaufsdatum:
_________________________
Gehäuse Modell Nummer:
_________________________
Gehäuse Serien Nummer:
Vorderseite
des
Fahrzeugs
Gehäuses. Jede Halterung muss so ausgerichtet werden, dass das abgerundete Ende
ungefähr 2 cm unter dem Gehäuse hervorsteht, so dass eine Schraube zur Befestigung am
Fahrzeug leicht eingeführt werden kann. Siehe Abbildung 4.
Befestigen Sie das Subwoofer-Lautsprecherkabel an den Terminals, wobei der rote
Anschluss der positive und der schwarze der negative ist. Schließen Sie das andere Ende
des Kabels am Subwoofer-Verstärker an und folgen Sie dabei dem Handbuch für den
Verstärker. Drehen Sie das Gehäuse wieder um und befestigen Sie es mit den größeren
Schrauben am Fahrzeug. Wenn die beiliegenden Befestigungselemente nicht für Ihre
Installation passen, muss eine andere Methode zur sicheren Befestigung des Gehäuses am
Fahrzeug verwendet werden.
Vorderseite
des
Fahrzeugs
Nach etwa zwei Wochen erreicht der Subwoofer die optimale Bassleistung.
Abbildung 1
Mindestens 10 cm
Einbau hinten,
Lautsprecher
nach vorne
gerichtet
Einbau vorne,
Mindestens 10 cm
Lautsprecher
nach hinten
gerichtet
Abbildung 2
Mindestens
10 cm
Einbau links,
Lautsprecher
nach der
anderen
Fahrzeugseite
gerichtet
11
