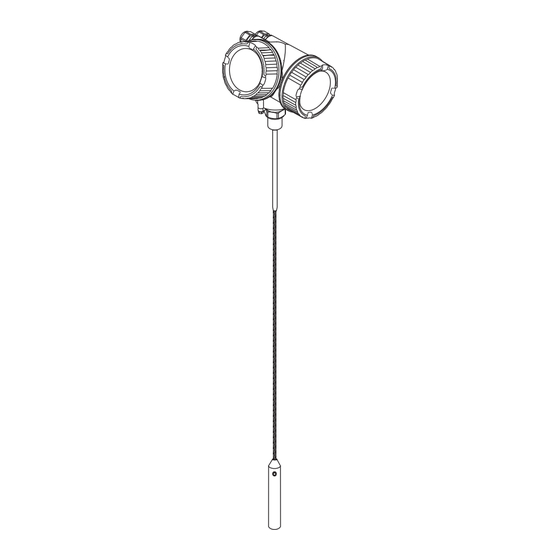

HART Levelflex FMP50 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. HART Anleitungen
  4. Messgeräte
  5. Levelflex FMP50
  6. Betriebsanleitung
HART Levelflex FMP50 Betriebsanleitung

HART Levelflex FMP50 Betriebsanleitung

Geführtes radar
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
BA01000F/00/DE/17.16
71320513
01.03.zz (Gerätefirmware)
Products
Betriebsanleitung
Levelflex FMP50
HART
Geführtes Radar
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HART Levelflex FMP50

Inhaltszusammenfassung für HART Levelflex FMP50

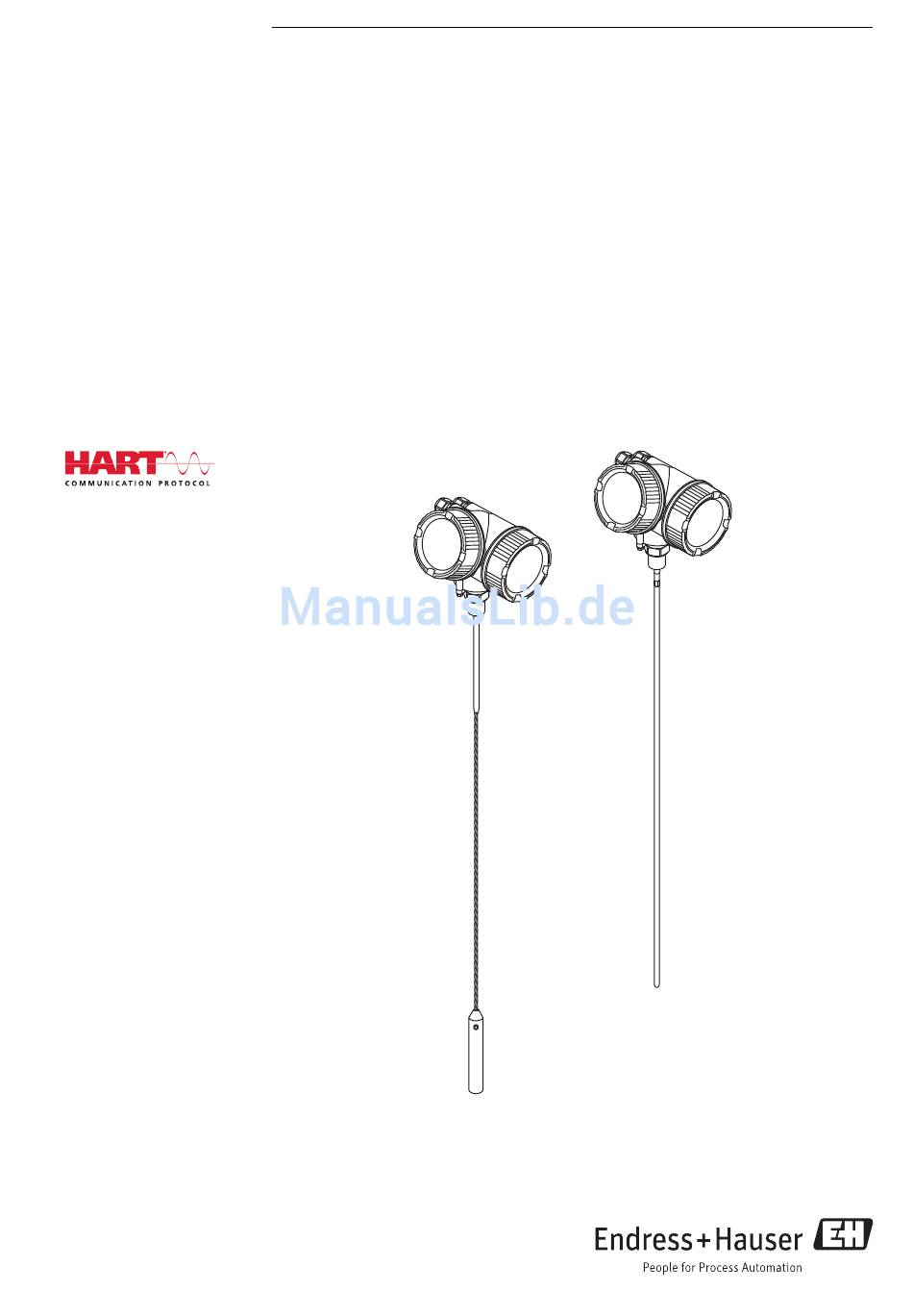

  • Seite 1 BA01000F/00/DE/17.16 Products Solutions Services 71320513 01.03.zz (Gerätefirmware) Betriebsanleitung Levelflex FMP50 HART Geführtes Radar...
  • Seite 2 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    ....... . 58 3.1.1 Levelflex FMP50 ....14 8.2.1 Aufbau des Menüs .
  • Seite 4 Inhaltsverzeichnis 15.1.3 Montagekit, isoliert ....99 Inbetriebnahme über Wizard ..74 15.1.4 Zentrierstern ....100 15.1.5 Abgesetzte Anzeige FHX50 .

  • Seite 5: Wichtige Hinweise Zum Dokument

    Levelflex FMP50 HART Wichtige Hinweise zum Dokument Wichtige Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.

  • Seite 6: Symbole Für Informationstypen

    Wichtige Hinweise zum Dokument Levelflex FMP50 HART Symbol Bedeutung Kreuzschlitzschraubendreher A0011219 Innensechskantschlüssel A0011221 Gabelschlüssel A0011222 1.2.4 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind. Verboten Abläufe, Prozesse oder Handlungen, die verboten sind.

  • Seite 7: Symbole Am Gerät

    Levelflex FMP50 HART Wichtige Hinweise zum Dokument 1.2.6 Symbole am Gerät Symbol Bedeutung Sicherheitshinweis Beachten Sie die Sicherheitshinweise in der zugehörigen Betriebsanleitung. Temperaturbeständigkeit der Anschlusskabel Gibt den Mindestwert für die Temperaturbeständigkeit der Anschlusskabel an. Endress+Hauser...

  • Seite 8: Ergänzende Dokumentation

    Wichtige Hinweise zum Dokument Levelflex FMP50 HART Ergänzende Dokumentation Dokument Zweck und Inhalt des Dokuments Technische Information Planungshilfe für Ihr Gerät TI01000F (FMP50) Das Dokument liefert alle technischen Daten zum Gerät und gibt einen Überblick, was rund um das Gerät bestellt werden kann.

  • Seite 9: Sicherheitshinweise (Xa)

    Levelflex FMP50 HART Wichtige Hinweise zum Dokument 1.3.1 Sicherheitshinweise (XA) Abhängig von der Zulassung liegen dem Gerät bei Auslieferung Sicherheitshinweise (XA) bei. Diese sind integraler Bestandteil der Betriebsanleitung. Merkmal Zulassung Verfügbar Merkmal 020: "Hilfsenergie, Ausgang" für ATEX II 1G Ex ia IIC T6 Ga...
  • Seite 10 XA00532F XA00532F XA00532F XA00573F XA00532F A: 2-Draht; 4-20mA HART B: 2-Draht; 4-20mA HART, Schaltausgang C: 2-Draht; 4-20mA HART, 4-20mA E: 2-Draht; FOUNDATION Fieldbus, Schaltausgang G: 2-Draht; PROFIBUS PA, Schaltausgang K: 4-Draht 90-253VAC; 4-20mA HART L: 4-Draht 10,4-48VDC; 4-20mA HART Auf dem Typenschild ist angegeben, welche Sicherheitshinweise (XA) für das jewei- lige Gerät relevant sind.
  • Seite 11 Levelflex FMP50 HART Wichtige Hinweise zum Dokument Ex-Kennzeichnung bei Anschluss der abgesetzten Anzeige FHX50 Wenn das Gerät für die abgesetzte Anzeige FHX50 vorbereitet ist (Produkstruktur: Merk- mal 030 "Anzeige, Bedienung", Ausprägung L oder M), dann ändert sich die Ex-Kennzeich- nung einiger Zertifikate gemäß folgender Tabelle Merkmal 010 ("Zulas-...

  • Seite 12: Grundlegende Sicherheitshin

    Grundlegende Sicherheitshinweise Levelflex FMP50 HART Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.

  • Seite 13: Arbeitssicherheit

    Levelflex FMP50 HART Grundlegende Sicherheitshinweise Arbeitssicherheit Bei Arbeiten am und mit dem Gerät: ‣ Erforderliche persönliche Schutzausrüstung gemäß nationaler Vorschriften tragen. Betriebssicherheit Verletzungsgefahr! ‣ Das Gerät nur in technisch einwandfreiem und betriebssicherem Zustand betreiben. ‣ Der Betreiber ist für den störungsfreien Betrieb des Geräts verantwortlich.

  • Seite 14: Produktbeschreibung

    Produktbeschreibung Levelflex FMP50 HART Produktbeschreibung Produktaufbau 3.1.1 Levelflex FMP50 A0013771  1 Aufbau des Levelflex Elektronikgehäuse Prozessanschluss (Einschraubgewinde) Seilsonde Sondenendgewicht Stabsonde Endress+Hauser...

  • Seite 15: Elektronikgehäuse

    Levelflex FMP50 HART Produktbeschreibung 3.1.2 Elektronikgehäuse A0012422  2 Aufbau des Elektronikgehäuses Elektronikraumdeckel Anzeigemodul Hauptelektronikmodul Kabelverschraubungen (1 oder 2, je nach Geräteausführung) Typenschild I/O-Elektronikmodul Anschlussklemmen (steckbare Federkraftklemmen) Anschlussraumdeckel Erdungsklemme Endress+Hauser...

  • Seite 16: Eingetragene Marken

    Produktbeschreibung Levelflex FMP50 HART Eingetragene Marken HART ® Eingetragene Marke der FieldComm Group, Austin, USA KALREZ ® , VITON ® Eingetragene Marke der Firma DuPont Performance Elastomers L.L.C., Wilmington, USA TEFLON ® Eingetragene Marke der Firma E.I. DuPont de Nemours & Co., Wilmington, USA TRI CLAMP ®...

  • Seite 17: Warenannahme Und Produktidenti

    Levelflex FMP50 HART Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme Bestellcode auf Lieferschein (1) und auf Produktaufkleber (2) DELIVERY NOTE identisch? A0015502 1 = 2 A0022480 A0022486 Ware unbeschädigt? A0015502 A0022489 Entsprechen Typenschilddaten Made in Germany, 79689 Maulburg den Bestellangaben auf dem Lie-...

  • Seite 18: Typenschild

    Warenannahme und Produktidentifizierung Levelflex FMP50 HART 4.2.1 Typenschild 92 (3.62) Order code: Ser. no.: Ext. ord. cd.: MWP: LN = Lref = Mat.: DeviceID: Dev.Rev.: if modification see sep. label Date: mm (in) A0010725  3 Typenschild des Levelflex Gerätename...

  • Seite 19: Lagerung, Transport

    Levelflex FMP50 HART Lagerung, Transport Lagerung, Transport Lagerbedingungen • Zulässige Lagerungstemperatur: –40…+80 °C (–40…+176 °F) • Originalverpackung verwenden. Produkt zur Messstelle transportieren WARNUNG Gehäuse oder Sonde kann beschädigt werden oder abreißen. Verletzungsgefahr! ‣ Messgerät in Originalverpackung oder am Prozessanschluss zur Messstelle transportie- ren.

  • Seite 20: Montage

    Montage Levelflex FMP50 HART Montage Montagebedingungen 6.1.1 Geeignete Montageposition A0012606  4 Montagebedingungen für Levelflex Montageabstände • Abstand (A) von Seil- und Stabsonden zur Behälterwand: – bei glatten metallischen Wänden: > 50 mm (2 in) – bei Kunststoffwänden: > 300 mm (12 in) zu metallischen Teilen außerhalb des Behäl- ters –...
  • Seite 21 Levelflex FMP50 HART Montage Zusätzliche Bedingungen • Bei Montage im Freien kann zum Schutz gegen extreme Wettereinflüsse eine Wetter- schutzhaube (1) verwendet werden. • In metallischen Behältern Sonde vorzugsweise nicht mittig montieren (2), da dies zu erhöhten Störechos führt. Falls eine mittige Montage sich nicht vermeiden lässt, ist nach der Inbetriebnahme unbedingt eine Störechoausblendung (Mapping) durchzuführen.

  • Seite 22: Montage Bei Beengten Verhältnissen

    Montage Levelflex FMP50 HART 6.1.2 Montage bei beengten Verhältnissen Montage mit abgesetzter Sonde Für beengte Montageverhältnisse eignet sich die Ausführung mit abgesetzter Sonde. In diesem Fall wird das Elektronikgehäuse getrennt von der Sonde montiert. 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft)

  • Seite 23: Hinweise Zur Mechanischen Belastung Der Sonde

    Levelflex FMP50 HART Montage 6.1.3 Hinweise zur mechanischen Belastung der Sonde Zugbelastbarkeit von Seilsonden Sensor Merkmal 060 Sonde Zugbelastbarkeit [kN] FMP50 LA, LB Seil 4mm (1/6") 316 Seitliche Belastbarkeit von Stabsonden Sensor Merkmal 060 Sonde Seitliche Belastbarkeit (Biegefestigkeit) [Nm] FMP50 AA, AB Stab 8mm (1/3") 316L...
  • Seite 24 Montage Levelflex FMP50 HART Biegemoment [M] auf Stabsonden, Durchmesser 8mm (1/3”) 20,0 18,0 16,0 14,0 12,0 10,0 v=0,5m/s v=0,7m/s v=1,0m/s Sondenlänge [ ] in Meter A0014182-DE Endress+Hauser...

  • Seite 25: Hinweise Zum Prozessanschluss

    Levelflex FMP50 HART Montage 6.1.4 Hinweise zum Prozessanschluss Sonden werden mit Einschraubgewinde oder Flansch am Prozessanschluss montiert. Falls bei dieser Montage die Gefahr besteht, dass das Sondenende so stark bewegt wird, dass es zeitweise Behälterboden oder -konus berührt, muss die Sonde am unteren Ende gegebe- nenfalls eingekürzt und fixiert werden →...
  • Seite 26 Montage Levelflex FMP50 HART Stutzenmontage ø 150 (6) £ A0015122 • Zulässige Stutzendurchmesser: ≤ 150 mm (6 in). Bei größeren Durchmessern kann die Messfähigkeit im Nahbereich eingeschränkt sein. Für Stutzen ≥ DN300: →  27. • Zulässige Stutzenhöhe : ≤ 150 mm (6 in).
  • Seite 27 Levelflex FMP50 HART Montage Stutzen ≥ DN300 Wenn der Einbau in Stutzen ≥ 300 mm/12" nicht vermeidbar ist, muss der Einbau entspre- chend folgender Skizze erfolgen, um Störsignale im Nahbereich zu vermeiden. A0014199 Stutzenunterkante Ungefähr bündig mit Stutzenunterkante (± 50 mm) Platte Rohr ...

  • Seite 28: Fixierung Der Sonde

    Montage Levelflex FMP50 HART 6.1.5 Fixierung der Sonde Fixierung von Seilsonden A0012609 Durchhang: ≥ 10 mm/(1 m Sondenlänge) [0.12 in/(1 ft Sondenlänge)] Zuverlässig geerdete Fixierung Zuverlässig isolierte Fixierung Befestigung im Innengewinde des Sondenendgewichts Befestigungssatz isoliert • Unter folgenden Bedingungen muss das Ende der Seilsonde fixiert werden: wenn anderfalls die Sonde zeitweise die Behälterwand, den Konus, die Einbauten/...

  • Seite 29: Fixierung Von Stabsonden

    Levelflex FMP50 HART Montage Fixierung von Stabsonden • Bei WHG-Zulassung: Bei Sondenlängen ≥ 3 m (10 ft) ist eine Abstützung erforderlich. • Allgemein ist eine Fixierung bei waagerechter Strömung (z.B. durch Rührwerk) oder starker Vibration erforderlich. • Stabsonden nur unmittelbar am Sondenende fixieren.

  • Seite 30: Besondere Montagesituationen

    Montage Levelflex FMP50 HART 6.1.6 Besondere Montagesituationen Bypässe und Schwallrohre In Bypass- und Schwallrohranwendungen ist der Einsatz von Zentrierscheiben /-ster- nen empfohlen. A0014129 Montage in Schwallrohr Montage in Bypass Mindestabstand zwischen Sondenende und Bypass-Unterkante (s. Tabelle) Mindestabstand zwischen Sondenende und Bypass-Unterkante...
  • Seite 31 Levelflex FMP50 HART Montage • Das Rohr darf keine Stufensprünge aufweisen. • Die Sonde muss 100 mm länger sein als der untere Abgang. • Die Sonden dürfen die Rohrwand innerhalb des Messbereichs nicht berühren. Sonde gegebenenfalls abstützen beziehungsweise abspannen. Alle Seilsonden sind zur Abspan- nung in Behältern vorbereitet (Straffgewicht mit Abspannbohrung).
  • Seite 32 Montage Levelflex FMP50 HART Unterirdische Tanks A0014142 Bei Stutzen mit großem Durchmesser FMP51 mit Koaxsonde einsetzen, um Reflexionen an der Stutzenwand zu vermeiden. Endress+Hauser...
  • Seite 33 Levelflex FMP50 HART Montage Schräge Montage A0014145 • Die Sonde soll aus mechanischen Gründen möglichst senkrecht eingebaut werden. • Bei schrägem Einbau muss die Sondenlänge abhängig vom Einbauwinkel begrenzt wer- den. – Bis LN = 1 m (3,3 ft): α = 30°...
  • Seite 34 Montage Levelflex FMP50 HART Nichtmetallische Behälter A0012527 Nichtmetallischer Behälter Metallblech oder metallischer Flansch Um eine gute Messung bei der Installation auf nichtmetallischen Behältern zu gewährleis- ten, eine Metallplatte mit mindestens 200 mm (8 in) Durchmesser senkrecht zur Sonde am Prozessanschluss anbringen.
  • Seite 35 Levelflex FMP50 HART Montage Kunststoff- und Glasbehälter: Montage der Sonde an der Außenwand Bei Kunststoff- und Glasbehältern kann die Sonde unter bestimmten Bedingungen auch an der Außenwand montiert werden. A0014150 Kunststoff- oder Glasbehälter Metallplatte mit Einschraubmuffe Kein Freiraum zwischen Behälterwand und Sonde! Voraussetzungen •...
  • Seite 36 Montage Levelflex FMP50 HART Schritt Parameter Aktion Experte → Sensor → Gasphasenkompensation Option Konst. GPK Faktor wählen. → GPK-Modus Experte → Sensor → Gasphasenkompensation Quotient: "(Tatsächliche Sondenlänge)/(Gemes- → Konst. GPK Faktor sene Sondenlänge)" eingeben. Kompensation über Abgleichparameter Wenn tatsächlich eine Gasphase zu kompensieren ist, steht die Gasphasenkompensation nicht für die Korrektur der Außenmontage zur Verfügung.
  • Seite 37 Levelflex FMP50 HART Montage Behälter mit Wärmeisolation Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvek- tion ist bei hohen Prozesstemperaturen das Gerät in die übliche Behälterisolation (1) mit einzubeziehen. Die Isolation darf dabei nicht über die in den Skizzen mit "MAX"...

  • Seite 38: Messgerät Montieren

    Montage Levelflex FMP50 HART Messgerät montieren 6.2.1 Benötigtes Montagewerkzeug • Für Einschraubgewinde 3/4": Gabelschlüssel 36 mm • Zum Kürzen von Stab- oder Koax-Sonden: Säge • Zum Kürzen von Seilsonden: – Innensechskantschlüssel SW3 (für 4-mm-Seile) bzw. SW4 (für 6-mm-Seile) – Säge oder Bolzenschneider •...

  • Seite 39: Gerät Montieren

    Levelflex FMP50 HART Montage Seilmaterial Drehmoment Gewindestifte 4 mm (0,16 in) 40 mm (1,6 in) 3 mm 5 Nm (3,69 lbf ft) 1. Mit Innensechskantschlüssel die Gewindestifte am Seilgewicht lösen. Hinweis: Die Gewindestifte sind zur Sicherung gegen unbeabsichtigtes Lösen mit einer klemmen- den Beschichtung versehen, so dass beim Lösen ein erhöhtes Drehmoment aufge-...

  • Seite 40: Montage Der Version "Sensor Abgesetzt

    Montage Levelflex FMP50 HART Seilsonden montieren HINWEIS Elektrostatische Entladungen können die Elektronik beschädigen. ‣ Das Gehäuse erden, bevor die Seilsonde in den Behälter hinuntergelassen wird. A0012852 Beim Einführen der Seilsonde in den Behälter Folgendes beachten: • Sondenseil langsam abwickeln und vorsichtig in den Behälter hinunterlassen.

  • Seite 41: Montage Des Elektronikgehäuses

    Levelflex FMP50 HART Montage Montage des Elektronikgehäuses ø42...60 (1.65...2.36) 122 (4.8) 140 (5.5) 158 (6.2) 175 (6.9) A0014793  7 Montage des Elektronikgehäuses mit dem Montagehalter; Maßeinheit: mm (in) Wandmontage Mastmontage Anschließen des Verbindungskables Benötigtes Werkzeug: Gabelschlüssel SW18 6 Nm 6 Nm (4.42 lbf ft)

  • Seite 42: Messumformergehäuse Drehen

    Montage Levelflex FMP50 HART 6.2.5 Messumformergehäuse drehen Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, lässt sich das Messumformergehäuse drehen: max. 350° 8 mm 8 mm A0013713 1. Befestigungsschraube mit Gabelschlüssel lösen. 2. Gehäuse in die gewünschte Richtung drehen.

  • Seite 43: Montagekontrolle

    Levelflex FMP50 HART Montage Montagekontrolle Ist das Gerät unbeschädigt (Sichtkontrolle)? Erfüllt das Gerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur • Prozessdruck • Umgebungstemperatur • Messbereich Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)? Ist das Gerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt?

  • Seite 44: Elektrischer Anschluss

    Widerstand für HART-Kommunikation (≥250 Ω): Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem) Analoges Anzeigeinstrument: Maximale Bürde beachten Kabelschirm; Kabelspezifikation beachten Anschluss 4-20 mA HART passiv: Klemmen 1 und 2 Überspannungsschutz-Modul Anschlussklemme für Potenzialausgleichsleitung Kabeleinführung...
  • Seite 45 Klemmenbelegung 2-Draht; 4-20mA HART, Schaltausgang Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Speisetrenner für Spannungsversorgung (z.B. RN221N): Klemmenspannung beachten Widerstand für HART-Kommunikation (≥250 Ω): Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem) Analoges Anzeigeinstrument: Maximale Bürde beachten Kabelschirm; Kabelspezifikation beachten...
  • Seite 46 Anschluss Stromausgang 1 Hilfsenergie für Stromausgang 1 (z.B. RN221N); Klemmenspannung beachten Kabelschirm; Kabelspezifikation beachten Widerstand für HART-Kommunikation (≥250 Ω): Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem) Analoges Anzeigeinstrument: maximale Bürde beachten Analoges Anzeigeinstrument: maximale Bürde beachten Hilfsenergie für Stromausgang 2 (z.B.
  • Seite 47 4...20 mA ³ A0011340  12 Klemmenbelegung 4-Draht; 4-20mA HART (10,4 ... 48 VDC) Auswerteeinheit, z.B. SPS Widerstand für HART-Kommunikation (≥250 Ω): Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem) Analoges Anzeigeinstrument: Maximale Bürde beachten Signalkabel, falls erforderlich mit Abschirmung, Kabelspezifikation beachten Schutzleiterverbindung;...
  • Seite 48 4...20 mA ³ A0018965  13 Klemmenbelegung 4-Draht; 4-20mA HART (90 ... 253 VAC) Auswerteeinheit, z.B. SPS Widerstand für HART-Kommunikation (≥250 Ω): Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem) Analoges Anzeigeinstrument: Maximale Bürde beachten Signalkabel, falls erforderlich mit Abschirmung, Kabelspezifikation beachten Schutzleiterverbindung;...

  • Seite 49: Kabelspezifikation

    +20 K verwen- den. HART • Wenn nur das Analog-Signal verwendet wird: Normales Installationskabel ausreichend. • Wenn das HART-Protokoll verwendet wird: Abgeschirmtes Kabel empfohlen. Erdungs- konzept der Anlage beachten. • Für 4-Draht-Geräte: Für die Versorgungsleitung ist normales Installationskabel ausrei- chend.

  • Seite 50: Gerätestecker

    Elektrischer Anschluss Levelflex FMP50 HART 7.1.3 Gerätestecker Bei den Ausführungen mit Gerätestecker (M12 oder 7/8") muss das Gehäuse nicht geöffnet werden, um das Signalkabel anzuschließen. Pinbelegung beim Stecker M12 Bedeutung Signal + nicht belegt Signal - Erde A0011175 Pinbelegung beim Stecker 7/8"...

  • Seite 51: Versorgungsspannung

    ≤ -30 °C ist für den Anlauf des Geräts im Min-Fehlerstrom (3,6 mA) eine Klemmenspannung U ≥ 14 V erforder- lich. Der Anlaufstrom kann parametriert werden. Wird das Gerät mit einem Feststrom I ≥ 4,5 mA betrieben (HART-Multidrop-Betrieb), ist eine Spannung U ≥...
  • Seite 52 Elektrischer Anschluss Levelflex FMP50 HART 2-Draht; 4-20mA HART, 4-20mA "Zulassung" Klemmenspannung U am Gerät Maximale Bürde R, abhängig von der Versorgungsspannung des Speisegeräts alle Kanal 1: 13,5…30 V R [ ] W 13.5 24.5 A0014077 Kanal 2: 12…30 V R [ ]...

  • Seite 53: Überspannungsschutz

    Puls 8/20 μs) erfordert: Überspannungsschutz durch integriertes oder externes Über- spannungsschutz-Modul sicherstellen. Integrierter Überspannungsschutz Für die HART 2-Leiter-Geräte sowie für PROFIBUS PA und FOUNDATION Fieldbus ist ein integriertes Überspannungsschutz-Modul erhältlich. Produkstruktur: Merkmal 610 "Zubehör montiert", Option NA "Überspannungsschutz". Technische Daten Widerstand pro Kanal 2 * 0,5 Ω...

  • Seite 54: Steckbare Federkraftklemmen

    Elektrischer Anschluss Levelflex FMP50 HART A0012619 1. Schraube der Sicherungskralle des Anschlussraumdeckels lösen und Sicherungskralle um 90° gegen den Uhrzeigersinn schwenken. 2. Anschlussraumdeckel abschrauben. 3. Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinfüh- rung entfernen, um Dichtheit zu gewährleisten.

  • Seite 55: Anschlusskontrolle

    Levelflex FMP50 HART Elektrischer Anschluss Um Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschraubendreher ≤ 3 mm auf den Schlitz zwischen den beiden Klemmenlöchern drücken; gleichzeitig das Kabel- ende aus der Klemme ziehen. ≤ 3 (0.12) mm (in)

  • Seite 56: Bedienmöglichkeiten

    Bedienmöglichkeiten Levelflex FMP50 HART Bedienmöglichkeiten Übersicht 8.1.1 Vor-Ort-Bedienung Bestellmerkmal "Anzeige; Bedienung", Option C "SD02" Bestellmerkmal "Anzeige; Bedienung", Option E "SD03" A0015546 A0015544 Bedienung mit Drucktasten Bedienung mit Touch Control 8.1.2 Bedienung mit abgesetztem Anzeige- und Bedienmodul FHX50 A0013137  16 Bedienmöglichkeiten über FHX50...

  • Seite 57: Fernbedienung

    8.1.3 Fernbedienung Via HART-Protokoll A0013764  17 Möglichkeiten der Fernbedienung via HART-Protokoll SPS (Speicherprogrammierbare Steuerung) Messumformerspeisegerät, z.B. RN221N (mit Kommunikationswiderstand) Anschluss für Commubox FXA191, FXA195 und Field Communicator 375, 475 Field Communicator 475 Computer mit Bedientool (z.B. FieldCare, AMS Device Manager, SIMATIC PDM)

  • Seite 58: Aufbau Und Funktionsweise Des Bedienmenüs

    Bedienmöglichkeiten Levelflex FMP50 HART Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Menüs Menü Untermenü / Bedeutung Parameter Parameter Legt die Bediensprache der Vor-Ort-Anzeige fest Language Inbetriebnahme Ruft den interaktiven Wizard zur geführten Inbe- triebnahme auf. Weitere Einstellungen in den anderen Menüs sind nach Beendigung des Wizards in der Regel nicht erforderlich.

  • Seite 59: Anwenderrollen Und Ihre Zugriffsrechte

    Levelflex FMP50 HART Bedienmöglichkeiten 8.2.2 Anwenderrollen und ihre Zugriffsrechte Die beiden Anwenderrollen Bediener und Instandhalter haben einen unterschiedlichen Schreibzugriff auf die Parameter, wenn ein gerätespezifischer Freigabecode definiert wurde. Dieser schützt die Gerätekonfiguration via Vor-Ort-Anzeige vor unerlaubtem Zugriff →  60.

  • Seite 60: Schreibschutz Via Freigabecode

    Bedienmöglichkeiten Levelflex FMP50 HART 8.2.3 Schreibschutz via Freigabecode Mithilfe des gerätespezifischen Freigabecodes sind die Parameter für die Messgerätkonfi- guration schreibgeschützt und ihre Werte via Vor-Ort-Bedienung nicht mehr änderbar. Freigabecode definieren über Vor-Ort-Anzeige 1. Navigieren zu: Setup → Erweitertes Setup → Administration → Freigabecode definie- ren →...

  • Seite 61: Schreibschutz Aufheben Via Freigabecode

    Levelflex FMP50 HART Bedienmöglichkeiten 8.2.4 Schreibschutz aufheben via Freigabecode Wenn auf der Vor-Ort-Anzeige vor einem Parameter das -Symbol erscheint, ist er durch einen gerätespezifischen Freigabecode schreibgeschützt und sein Wert momentan via Vor- Ort-Anzeige nicht änderbar →  60. Die Sperrung des Schreibzugriffs via Vor-Ort-Bedienung kann durch Eingabe des geräte- spezifischen Freigabecodes aufgehoben werden.
  • Seite 62 Bedienmöglichkeiten Levelflex FMP50 HART XXXXXXXXXXXXX 3 mm A0026157 1. Sicherungskralle lösen. 2. Elektronikraumdeckel abschrauben. 3. Anzeigemodul mit leichter Drehbewegung herausziehen. Um den Zugriff auf den Verriegelungsschalter zu erleichtern: Anzeigemodul am Rand des Elektronikraums aufstecken.  Anzeigemodul steckt am Rand des Elektronikraums.
  • Seite 63 Levelflex FMP50 HART Bedienmöglichkeiten 4. Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardware-Schreibschutz aktiviert. Verriegelungsschalter (WP) auf dem Hauptelekt- ronikmodul in Position OFF (Werkseinstellung) bringen: Hardware-Schreibschutz deaktiviert.  Wenn Hardware-Schreibschutz aktiviert: In Parameter Status Verriegelung wird die Option Hardware-verriegelt angezeigt . Auf der Vor-Ort-Anzeige erscheint zusätzlich in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den...

  • Seite 64: Tastenverriegelung Ein- Und Ausschalten

    Bedienmöglichkeiten Levelflex FMP50 HART 8.2.7 Tastenverriegelung ein- und ausschalten Über die Tastenverriegelung lässt sich der Zugriff auf das gesamte Bedienmenü via Vor- Ort-Bedienung sperren. Ein Navigieren durch das Bedienmenü oder ein Ändern der Werte von einzelnen Parametern ist damit nicht mehr möglich. Nur die Messwerte auf der Betriebsanzeige können abgelesen werden.

  • Seite 65: Anzeige- Und Bedienmodul

    Levelflex FMP50 HART Bedienmöglichkeiten Anzeige- und Bedienmodul 8.3.1 Anzeigedarstellung User ABC_ DEFG HIJK PQRS TUVW LMNO A0012635  18 Anzeigedarstellung auf dem Anzeige- und Bedienmodul Messwertdarstellung (1 Messwert groß) 1.1 Kopfzeile mit Messstellenbezeichnung und Fehlersymbol (falls ein Fehler vorliegt) 1.2 Messwertsymbole 1.3 Messwert...

  • Seite 66: Anzeigesymbole Für Die Untermenüs

    Bedienmöglichkeiten Levelflex FMP50 HART Anzeigesymbole für die Untermenüs Symbol Bedeutung Anzeige/Betrieb Erscheint: • im Hauptmenü neben der Auswahl "Anzeige/Betrieb" A0011975 • links in der Kopfzeile im Menü "Anzeige/Betrieb" Setup Erscheint: • im Hauptmenü neben der Auswahl "Setup" A0011974 • links in der Kopfzeile im Menü "Setup"...
  • Seite 67 Levelflex FMP50 HART Bedienmöglichkeiten Messwertsymbole Symbol Bedeutung Messwerte Füllstand A0011995 Distanz A0011996 Stromausgang A0011998 Gemessener Strom A0011999 Klemmenspannung A0012106 Elektronik- oder Sensortemperatur A0012104 Messkanäle Messkanal 1 A0012000 Messkanal 2 A0012107 Status des Messwerts Status "Alarm" Die Messung wird unterbrochen. Der Ausgang nimmt den definierten Alarmzustand an. Es wird eine Diagnosemeldung generiert.

  • Seite 68: Bedienelemente

    Bedienmöglichkeiten Levelflex FMP50 HART 8.3.2 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Text- und Zahleneditor A0013969 Bewegt in der Eingabemaske den Markierungsbalken nach links (rück- wärts). Plus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach unten.

  • Seite 69: Zahlen Und Text Eingeben

    Levelflex FMP50 HART Bedienmöglichkeiten 8.3.3 Zahlen und Text eingeben Zahleneditor Texteditor A0013941 A0013999 Editieransicht Anzeigebereich der eingegebenen Werte Eingabemaske Bedienelemente Eingabemaske In der Eingabemaske des Zahlen- und Texteditors stehen folgende Eingabe- und Bedien- symbole zur Verfügung: Zahleneditor Symbol Bedeutung Auswahl der Zahlen von 0...9 …...
  • Seite 70 Bedienmöglichkeiten Levelflex FMP50 HART Umschalten • Zwischen Groß- und Kleinbuchstaben • Für die Eingabe von Zahlen A0013981 • Für die Eingabe von Sonderzeichen Bestätigt Auswahl. A0013985 Wechselt in die Auswahl der Korrekturwerkzeuge. A0013987 Beendet Eingabe ohne die Änderungen zu übernehmen.

  • Seite 71: Kontextmenü Aufrufen

    Levelflex FMP50 HART Bedienmöglichkeiten 8.3.4 Kontextmenü aufrufen Mithilfe des Kontextmenüs kann der Anwender schnell und direkt aus der Betriebsanzeige die folgenden Menüs aufrufen: • Setup • Datensicherung Anzeige • Simulation Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige.

  • Seite 72: Hüllkurvendarstellung Auf Dem Anzeige- Und Bedienmodul

    Bedienmöglichkeiten Levelflex FMP50 HART 8.3.5 Hüllkurvendarstellung auf dem Anzeige- und Bedienmodul Zur Bewertung des Messsignals lässt sich die Hüllkurve und - falls eine Ausblendung auf- genommen wurde - die Ausblendungskurve auf dem Anzeige- und Bedienmodul darstel- len: (2s) A0014277 Endress+Hauser...

  • Seite 73: Systemingetration Über Hart-Protokoll

    Levelflex FMP50 HART Systemingetration über HART-Protokoll Systemingetration über HART-Protokoll Übersicht zu den Gerätebeschreibungsdateien (DD) HART Hersteller-ID 0x11 Gerätetypkennung 0x1122 HART-Spezifikation DD-Dateien Informationen und Dateien unter: • www.endress.com • www.hartcomm.org HART-Gerätevariablen und Messwerte Den Gerätevariablen sind werkseitig folgende Messwerte zugeordnet: Gerätevariablen bei Füllstandmessungen Gerätevariable...

  • Seite 74: Inbetriebnahme Über Wizard

    Inbetriebnahme über Wizard Levelflex FMP50 HART Inbetriebnahme über Wizard In FieldCare und DeviceCare steht ein Wizard zur Verfügung, der durch die Erstinbetrieb- nahme führt. 1. Das Gerät mit FieldCare bzw. DeviceCare verbinden →  57. 2. Das Gerät in FieldCare bzw. Device Care öffnen.

  • Seite 75: Inbetriebnahme Über Bedien

    Levelflex FMP50 HART Inbetriebnahme über Bedienmenü Inbetriebnahme über Bedienmenü 11.1 Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbau- und Anschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Montagekontrolle" →  43 • Checkliste "Anschlusskontrolle" →  55 11.2...

  • Seite 76: Füllstandmessung Konfigurieren

    Inbetriebnahme über Bedienmenü Levelflex FMP50 HART 11.3 Füllstandmessung konfigurieren 20 mA 100% 4 mA A0011360  20 Konfigurationsparameter zur Füllstandmessung in Flüssigkeiten Sondenlänge Referenzpunkt der Messung Distanz Füllstand Abgleich Leer (= Nullpunkt) Abgleich Voll (= Spanne) Ist bei Seilsonden der DK-Wert kleiner 7, dann ist eine Messung im Bereich des Straff- gewichts nicht möglich.
  • Seite 77 Levelflex FMP50 HART Inbetriebnahme über Bedienmenü 11. Bei Bedienung über Vor-Ort-Anzeige: Navigieren zu: Setup → Ausblendung → Bestätigung Distanz  Angezeigte Distanz mit tatsächlichem Wert vergleichen, um gegebenenfalls die Aufnahme einer Störechoausblendungskurve zu starten. 12. Bei Bedienung über Bedientool: Navigieren zu: Setup → Bestätigung Distanz ...

  • Seite 78: Referenzhüllkurve Aufnehmen

    Inbetriebnahme über Bedienmenü Levelflex FMP50 HART 11.4 Referenzhüllkurve aufnehmen Nach der Konfiguration der Messung empfiehlt es sich, die aktuelle Hüllkurve als Refe- renzhüllkurve aufzunehmen. Auf sie kann dann später zu Diagnosezwekcen wieder zurückgegriffen werden. Zur Aufnahme der Hüllkurve dient der Parameter Sicherung Referenzkurve.

  • Seite 79: Vor-Ort-Anzeige Konfigurieren

    Levelflex FMP50 HART Inbetriebnahme über Bedienmenü 11.5 Vor-Ort-Anzeige konfigurieren 11.5.1 Werkseinstellung der Vor-Ort-Anzeige bei Füllstandmessungen Parameter Werkeinstellung bei Geräten mit 1 Werkeinstellung bei Geräten mit 2 Strom- Stromausgang ausgängen Format Anzeige 1 Wert groß 1 Wert groß 1. Anzeigewert Füllstand linearisiert Füllstand linearisiert...

  • Seite 80: Stromausgänge Konfigurieren

    Inbetriebnahme über Bedienmenü Levelflex FMP50 HART 11.6 Stromausgänge konfigurieren 11.6.1 Werkseinstellung der Stromausgänge bei Füllstandmessungen Stromausgang Zugeordneter Messwert 4mA-Wert 20mA-Wert Füllstand linearisiert 0% oder der zugehörige linear- 100% oder der zugehörige linear- isierte Wert isierte Wert Relative Echoamplitude 0 mV 2 000 mV für Geräte mit zwei Stromausgängen...

  • Seite 81: Konfiguration Verwalten

    Levelflex FMP50 HART Inbetriebnahme über Bedienmenü 11.7 Konfiguration verwalten Nach der Inbetriebnahme besteht die Möglichkeit, die aktuelle Gerätekonfiguration zu sichern, auf eine andere Messstelle zu kopieren oder die vorherige Gerätekonfiguration wiederherzustellen. Dies funktioniert mithilfe von Parameter Konfigurationsdaten ver- walten und seinen Optionen.

  • Seite 82: Einstellungen Schützen Vor Unerlaubtem Zugriff

    Inbetriebnahme über Bedienmenü Levelflex FMP50 HART 11.8 Einstellungen schützen vor unerlaubtem Zugriff Die Einstellungen können auf zwei Arten vor unerlaubtem Zugriff geschützt werden: • Verriegelung über Parameter (Software-Verriegelung) →  60 • Verriegelung über Schreibschutzschalter (Hardware-Verriegelung) (Verweisziel existiert nicht, aber @y.link.required=' t rue' )

  • Seite 83: Diagnose Und Störungsbehebung

    Kommunikationswiderstand. korrekt einbauen →  44. Commubox ist falsch angeschlossen. Commubox korrekt anschließen →  57. Commubox ist nicht auf "HART" ein- Wahlschalter der Commubox auf "HART" gestellt. stellen. Kommunikation über CDI- Falsche Einstellung der COM- Einstellung der COM-Schnittstelle am Schnittstelle funktioniert Schnittstelle am Computer.

  • Seite 84: Parametrierfehler

    Diagnose und Störungsbehebung Levelflex FMP50 HART 12.1.2 Parametrierfehler Parameterierfehler bei Füllstandmessungen Fehler Mögliche Ursache Behebung Falscher Messwert Wenn gemessene Distanz (Setup • Parameter Abgleich Leer → Distanz) mit tatsächlicher Distanz (→  121) prüfen und gegebenfalls übereinstimmt: korrigieren. Abgleichfehler • Parameter Abgleich Voll (→  121) prüfen und gegebenenfalls korrigie-...

  • Seite 85: Diagnoseinformation Auf Vor-Ort-Anzeige

    Levelflex FMP50 HART Diagnose und Störungsbehebung 12.2 Diagnoseinformation auf Vor-Ort-Anzeige 12.2.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Messwertanzeige angezeigt. Messwertanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
  • Seite 86 Diagnose und Störungsbehebung Levelflex FMP50 HART Diagnoseereignis und Ereignistext Die Störung kann mithilfe des Diagnoseereignisses identifiziert werden. Der Ereignistext hilft dabei, indem er einen Hinweis zur Störung liefert. Zusätzlich ist dem Diagnoseereignis das dazugehörige Statussymbol vorangestellt. Diagnoseereignis Statussymbol Statussignal Ereignisnummer Ereignistext ↓...

  • Seite 87: Behebungsmaßnahmen Aufrufen

    Levelflex FMP50 HART Diagnose und Störungsbehebung 12.2.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen...

  • Seite 88: Diagnoseereignis Im Bedientool

    Diagnose und Störungsbehebung Levelflex FMP50 HART 12.3 Diagnoseereignis im Bedientool Wenn im Gerät ein Diagnoseereignis vorliegt, erscheint links oben im Statusbereich des Bedientools das Statussignal zusammen mit dem dazugehörigen Symbol für Ereignisver- halten gemäß NAMUR NE 107: • Ausfall (F) •...

  • Seite 89: Liste Der Diagnoseereignisse

    Levelflex FMP50 HART Diagnose und Störungsbehebung 12.5 Liste der Diagnoseereignisse Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Diagnose zum Sensor Sondenbruch 1. Ausblendung prüfen Alarm erkannt 2. Sensor prüfen Ansatz am Sensor Sensor reinigen Alarm HF-Kabel 1.
  • Seite 90 Diagnose und Störungsbehebung Levelflex FMP50 HART Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Diagnose zur Konfiguration Datenübertragung 1. Verbindung prüfen Alarm 2. Datenübertragung wiederholen Up-/Download Up-/Download aktiv, bitte warten Warning aktiv Nachabgleich 1…2 Nachabgleich ausführen Warning Linearisierung Linearisierungtabelle prüfen...

  • Seite 91: Ereignis-Logbuch

    Levelflex FMP50 HART Diagnose und Störungsbehebung 12.6 Ereignis-Logbuch 12.6.1 Ereignishistorie Eine chronologische Übersicht zu den aufgetretenen Ereignismeldungen bietet das Unter- menü Ereignisliste Navigationspfad Diagnose → Ereignis-Logbuch → Ereignisliste Max. 100 Ereignismeldungen können chronologisch angezeigt werden. Die Ereignishistorie umfasst Einträge zu: •...
  • Seite 92 Diagnose und Störungsbehebung Levelflex FMP50 HART Informationsereignis Ereignistext I1092 Messwertspeicher gelöscht I1110 Schreibschutzschalter geändert I1137 Elektronik getauscht I1151 Historie rückgesetzt I1154 Klemmensp. Min./Max. rückgesetzt I1155 Elektroniktemperatur rückgesetzt I1156 Speicherfehler Trendblock I1157 Speicherfehler Ereignisliste I1184 Anzeige angeschlossen I1185 Gerät in Anzeige gesichert I1186 Gerät mit Anzeige wiederhergestellt...

  • Seite 93: Firmware-Historie

    • HistoROM-Funktion erweitert • Funktionsblock "Erwei- terte Diagnose" integriert • Optimierungen und Feh- lerkorrekturen 04.2016 01.03.zz • Update auf HART 7 BA01000F/00/DE/17.16 GP01000F/00/DE/16.16 TI01000F/00/DE/18.16 • Alle 17 Sprachen im Gerät verfügbar • Optimierungen und Feh- lerkorrekturen Über die Produktstruktur kann die Firmware-Version explizit bestellt werden. Hiermit lässt sich sicherstellen, dass die Firmware-Version mit einer geplanten oder in Betrieb...

  • Seite 94: Wartung

    Wartung Levelflex FMP50 HART Wartung Es sind grundsätzlich keine speziellen Wartungsarbeiten erforderlich. 13.1 Außenreinigung Bei der Außenreinigung ist darauf zu achten, dass das verwendete Reinigungsmittel die Gehäuseoberfläche und die Dichtungen nicht angreift. Endress+Hauser...

  • Seite 95: Reparatur

    Levelflex FMP50 HART Reparatur Reparatur 14.1 Allgemeine Hinweise 14.1.1 Reparaturkonzept Das Endress+Hauser-Reparaturkonzept sieht vor, dass die Geräte modular aufgebaut sind und Reparaturen durch den Endress+Hauser-Service oder durch entsprechend geschulte Kunden durchgeführt werden können. Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Austauschanleitung zusammengefasst.

  • Seite 96: Ersatzteile

    Reparatur Levelflex FMP50 HART 14.2 Ersatzteile • Einige austauschbare Messgerät-Komponenten sind durch ein Ersatzteiltypenschild gekennzeichnet. Dieses enthält Informationen zum Ersatzteil. • Im Anschlussraumdeckel des Messgeräts befindet sich ein Ersatzteiltypenschild, das fol- gende Angaben enthält: – Eine Auflistung der wichtigsten Ersatzteile zum Messgerät inklusive ihrer Bestellinfor- mation.

  • Seite 97: Zubehör

    Levelflex FMP50 HART Zubehör Zubehör 15.1 Gerätespezifisches Zubehör 15.1.1 Wetterschutzhaube Zubehör Beschreibung Wetterschutzhaube A0015466 298.5 (11.8) 273.7 (10.8) 255.1 (10) 164 (6.46) A0015472  24 Wetterschutzhaube; Maßeinheit: mm (in) 37,8 mm (1,5 in) 54 mm (2,1 in)  Die Wetterschutzhaube kann zusammen mit dem Gerät bestellt werden (Produktstruktur, Merkmal 620 "Zubehör beigelegt", Option PB "Wetterschutzhaube").

  • Seite 98: Montagehalter Für Elektronikge

    Zubehör Levelflex FMP50 HART 15.1.2 Montagehalter für Elektronikgehäuse Zubehör Beschreibung Montagehalter für das Elektronikgehäuse ø42...60 (1.65...2.36) 122 (4.8) 140 (5.5) 175 (6.9) 158 (6.2) A0014793  25 Montagehalter für das Elektronikgehäuse; Maßeinheit: mm (in) Wandmontage Mastmontage  Bei den Geräteausführungen "Sensor abgesetzt" (siehe Merkmal 060 der Produkstruktur) ist der Montagehalter im Lieferumfang enthalten.

  • Seite 99: Montagekit, Isoliert

    Levelflex FMP50 HART Zubehör 15.1.3 Montagekit, isoliert Zubehör Beschreibung Montagekit, isoliert verwendbar für • FMP50 • FMP51 • FMP54 • FMP56 • FMP57 A0013586  26 Lieferumfang des Montagekits: Isolierhülse Ringschraube Zur sicher isolierten Fixierung von Seilsonden. Maximale Prozesstemperatur: 150 °C (300 °F) Für Seilsonden 4 mm (¹⁄₆...

  • Seite 100: Zentrierstern

    Zubehör Levelflex FMP50 HART 15.1.4 Zentrierstern Zubehör Beschreibung Zentrierstern PFA •  16,4 mm (0,65 in) •  37 mm (1,46 in) verwendbar für FMP50 A0014577 Für Sonde 8 mm (0,3 in) Für Sonden 12 mm (0,47 in) und 16 mm (0,63 in) Der Zentrierstern passt für Sonden mit Stabdurchmesser 8 m (0,3 in),...

  • Seite 101: Abgesetzte Anzeige Fhx50

    Levelflex FMP50 HART Zubehör 15.1.5 Abgesetzte Anzeige FHX50 Zubehör Beschreibung Abgesetzte Anzeige FHX50 A0019128 • Werkstoff: – Kunststoff PBT – CF3M (ähnlich zu 316L/1.4404) – Aluminium (in Vorbereitung) • Schutzart: IP68 / NEMA 6P und IP66 / NEMA 4x • Passend für die Anzeigemodule: –...

  • Seite 102: Überspannungsschutz

    Zubehör Levelflex FMP50 HART 15.1.6 Überspannungsschutz Zubehör Beschreibung Überspannungsschutz für 2-Leiter-Geräte OVP10 (1-Kanal) OVP20 (2-Kanal) A0021734 Technische Daten • Widerstand pro Kanal: 2 * 0,5 Ω • Schwellengleichspannung: 400…700 V • Schwellenstoßspannung: < 800 V • Kapazität bei 1 MHz: < 1,5 pF •...

  • Seite 103: Kommunikationsspezifisches Zubehör

    Betriebsanleitung BA00051S Zubehör Beschreibung Field Xpert SFX350 Field Xpert SFX350 ist ein mobiler Computer für die Inbetriebnahme und Wartung. Er ermöglicht eine effiziente Gerätekonfiguration und Diagnose für HART und FOUNDATION Fieldbus Geräte im Nicht-Ex-Bereich.  Für Einzelheiten: Betriebsanleitung BA01202S Endress+Hauser...

  • Seite 104: Servicespezifisches Zubehör

    Zubehör Beschreibung Field Xpert SFX370 Field Xpert SFX370 ist ein mobiler Computer für die Inbetriebnahme und Wartung. Er ermöglicht eine effiziente Gerätekonfiguration und Diagnose für HART und FOUNDATION Fieldbus Geräte im Nicht-Ex-Bereich und Ex-Bereich.  Für Einzelheiten: Betriebsanleitung BA01202S 15.3 Servicespezifisches Zubehör...

  • Seite 105: Bedienmenü

    Levelflex FMP50 HART Bedienmenü Bedienmenü 16.1 Übersicht Bedienmenü (Vor-Ort-Anzeige) Navigation  Bedienmenü Language →  164  Setup →  119 Messstellenbezeichnung →  119 Längeneinheit →  119 Tanktyp →  119 →  120 Rohrdurchmesser →  120...
  • Seite 106 Bedienmenü Levelflex FMP50 HART ‣ Füllstand →  130 Medientyp →  130 Mediumseigenschaft →  130 Prozesseigenschaft →  131 Erweiterte Prozessbedingung →  132 →  133 Füllstandeinheit Blockdistanz →  133 Füllstandkorrektur →  134 ‣ Linearisierung →...
  • Seite 107 Levelflex FMP50 HART Bedienmenü ‣ SIL/WHG-Bestätigung →  149 ‣ SIL/WHG deaktivieren →  150 Schreibschutz rücksetzen →  150 Falscher Code →  150 ‣ Sondeneinstellungen →  151 Sonde geerdet →  151 ‣ Sondenlängenkorrektur →  153 Bestätigung Sondenlänge...
  • Seite 108 Bedienmenü Levelflex FMP50 HART Ausschaltverzögerung →  162 Fehlerverhalten →  162 Schaltzustand →  162 Invertiertes Ausgangssignal →  162 ‣ Anzeige →  164 →  164 Language Format Anzeige →  164 1…4. Anzeigewert →  166 1…4.
  • Seite 109 Levelflex FMP50 HART Bedienmenü Konfigurationsdaten verwalten →  171 Ergebnis Vergleich →  172 ‣ Administration →  174 ‣ Freigabecode definieren →  176 Freigabecode definieren →  176 Freigabecode bestätigen →  176 Gerät zurücksetzen →  174 ...
  • Seite 110 Bedienmenü Levelflex FMP50 HART Geräte-ID →  182 Gerätetyp →  183 Hersteller-ID →  183 ‣ Messwerte →  184 Distanz →  122 →  140 Füllstand linearisiert Ausgangsstrom 1…2 →  157 Gemessener Stromausgang 1 →  185 Klemmenspannung 1 →...
  • Seite 111 Levelflex FMP50 HART Bedienmenü Letzter Test →  194 Füllstandsignal →  195 Einkopplungssignal →  195 Endress+Hauser...

  • Seite 112: Übersicht Bedienmenü (Bedientool)

    Bedienmenü Levelflex FMP50 HART 16.2 Übersicht Bedienmenü (Bedientool) Navigation  Bedienmenü  Setup →  119 Messstellenbezeichnung →  119 Längeneinheit →  119 Tanktyp →  119 →  120 Rohrdurchmesser Mediengruppe →  120 Abgleich Leer →  121 Abgleich Voll →...
  • Seite 113 Levelflex FMP50 HART Bedienmenü Erweiterte Prozessbedingung →  132 Füllstandeinheit →  133 Blockdistanz →  133 Füllstandkorrektur →  134 ‣ Linearisierung →  136 Linearisierungsart →  138 Einheit nach Linearisierung →  139 Freitext →  140 Füllstand linearisiert...
  • Seite 114 Bedienmenü Levelflex FMP50 HART ‣ SIL/WHG deaktivieren →  150 Schreibschutz rücksetzen →  150 Falscher Code →  150 ‣ Sondeneinstellungen →  151 Sonde geerdet →  151 →  151 Aktuelle Sondenlänge Bestätigung Sondenlänge →  152 ‣...
  • Seite 115 Levelflex FMP50 HART Bedienmenü Schaltzustand →  162 Invertiertes Ausgangssignal →  162 ‣ Anzeige →  164 Language →  164 Format Anzeige →  164 1…4. Anzeigewert →  166 1…4. Nachkommastellen →  166 Intervall Anzeige →  166 Dämpfung Anzeige...
  • Seite 116 Bedienmenü Levelflex FMP50 HART Sicherung Status →  172 Ergebnis Vergleich →  172 ‣ Administration →  174 Freigabecode definieren →  176 Gerät zurücksetzen →  174  →  177 Diagnose Aktuelle Diagnose →  177 Zeitstempel →...
  • Seite 117 Levelflex FMP50 HART Bedienmenü Gerätetyp →  183 Hersteller-ID →  183 ‣ Messwerte →  184 Distanz →  122 Füllstand linearisiert →  140 Ausgangsstrom 1…2 →  157 Gemessener Stromausgang 1 →  185 Klemmenspannung 1 →  185 ‣...
  • Seite 118 Bedienmenü Levelflex FMP50 HART Füllstandsignal →  195 Einkopplungssignal →  195 Endress+Hauser...

  • Seite 119: Menü "Setup

    Levelflex FMP50 HART Bedienmenü 16.3 Menü "Setup" • : Kennzeichnet die Navigation zum Parameter über das Anzeige- und Bedienmo- • : Kennzeichnet die Navigation zum Parameter über Bedientools (z.B. FieldCare) • : Kennzeichnet Parameter, die über die Freigabecode gesperrt werden können →...
  • Seite 120 Bedienmenü Levelflex FMP50 HART Zusätzliche Information • Abhängig von der Sonde sind nicht alle oben genannten Optionen vorhanden oder kann es weitere Optionen geben. • Für Sonden mit metallischer Zentrierscheibe ist Tanktyp = Bypass/Schwallrohr vorein- gestellt und kann nicht geändert werden.

  • Seite 121: Werkseinstellung

    Levelflex FMP50 HART Bedienmenü Abgleich Leer  Navigation  Setup → Abgleich Leer Beschreibung Distanz E vom Prozessanschluss zu minimalem Füllstand (0%) angeben. Daurch wird der Messbereichsanfang definiert. Eingabe Abhängig von der Sonde Werkseinstellung Abhängig von der Sonde Zusätzliche Information A0013178 ...
  • Seite 122 Bedienmenü Levelflex FMP50 HART Zusätzliche Information 100% A0013186  28 Abgleich Voll (F) bei Messungen in Flüssigkeiten Füllstand Navigation  Setup → Füllstand Beschreibung Zeigt gemessenen Füllstand L (vor Linearisierung). Zusätzliche Information A0013194  29 Füllstand bei Flüssigkeitsmessungen Die Einheit ist bestimmt durch den Parameter Füllstandeinheit (→  133).

  • Seite 123: Zusätzliche Information

    Levelflex FMP50 HART Bedienmenü Zusätzliche Information A0013198  30 Distanz bei Flüssigkeitsmessungen Die Einheit ist bestimmt durch den Parameter Längeneinheit (→  119). Signalqualität Navigation  Setup → Signalqualität Beschreibung Zeigt die Signalqualität des ausgewerteten Echos. Zusätzliche Information Bedeutung der Anzeige •...
  • Seite 124 Bedienmenü Levelflex FMP50 HART Bestätigung Distanz  Navigation  Setup → Bestätig. Dist. Beschreibung Angeben, ob gemessene Distanz und tatsächliche Distanz übereinstimmen. Anhand der Eingabe legt das Gerät den Ausblendungsbereich fest. Auswahl • Manuelle Map-Aufnahme • Distanz Ok • Distanz unbekannt •...
  • Seite 125 Levelflex FMP50 HART Bedienmenü Aktuelle Ausblendung Navigation  Setup → Aktuelle Ausbl. Beschreibung Zeigt an, bis zu welcher Distanz bereits eine Ausblendung aufgenommen wurde. Ende Ausblendung  Navigation  Setup → Ende Ausblendung Voraussetzung Bestätigung Distanz (→  124) = Manuelle Map-Aufnahme oder Distanz zu klein Beschreibung Neues Ende der Ausblendung angeben.
  • Seite 126 Bedienmenü Levelflex FMP50 HART Zusätzliche Information Bedeutung der Optionen • Nein Es wird keine Ausblendungskurve aufgenommen. • Aufnahme Ausblendung Die Ausblendungskurve wird aufgenommen. Danach zeigt das Gerät die neue gemessene Distanz sowie den aktuellen Ausblendungsbereich an. Bei Bedienung über Vor-Ort- Anzeige werden diese Werte durch Drücken von ...

  • Seite 127: Wizard "Ausblendung

    Levelflex FMP50 HART Bedienmenü 16.3.1 Wizard "Ausblendung" Wizard Ausblendung ist nur bei Bedienung über Vor-Ort-Anzeige vorhanden. Bei Bedienung über Bedientool befinden sich die Parameter zur Ausblendung direkt in Menü Setup (→  119) In Wizard Ausblendung werden jeweils zwei Parameter gleichzeitig auf dem Display angezeigt.

  • Seite 128: Untermenü "Erweitertes Setup

    Bedienmenü Levelflex FMP50 HART 16.3.2 Untermenü "Erweitertes Setup" Navigation  Setup → Erweitert. Setup Status Verriegelung Navigation  Setup → Erweitert. Setup → Status Verrieg. Beschreibung Zeigt den höchsten Schreibschutz, der gerade aktiv ist. Anzeige • Hardware-verriegelt • SIL-verriegelt • WHG-verriegelt •...
  • Seite 129 Levelflex FMP50 HART Bedienmenü Zugriffsrechte Anzeige Navigation  Setup → Erweitert. Setup → Zugriff Anzeige Voraussetzung Das Gerät hat eine Vor-Ort-Anzeige. Beschreibung Zeigt Zugriffsrechte auf Parameter via Vor-Ort-Bedienung. Anzeige • Bediener • Instandhalter • Service Zusätzliche Information Erscheint vor einem Parameter das -Symbol, ist er mit den aktuellen Zugriffsrechten über die Vor-Ort-Anzeige nicht änderbar.
  • Seite 130 Bedienmenü Levelflex FMP50 HART Untermenü "Füllstand" Navigation  Setup → Erweitert. Setup → Füllstand Medientyp  Navigation  Setup → Erweitert. Setup → Füllstand → Medientyp Beschreibung Medientyp angeben. Anzeige • Flüssigkeit • Feststoff Werkseinstellung FMP50, FMP51, FMP52, FMP53, FMP54, FMP55: Flüssigkeit Zusätzliche Information...
  • Seite 131 Levelflex FMP50 HART Bedienmenü Zusätzliche Information Abhängigkeit von "Medientyp" und "Mediengruppe" Medientyp (→  130) Mediengruppe (→  120) Mediumseigenschaft Feststoff Unbekannt Flüssigkeit Wässrig (DK >= 4) DK 4 ... 7 Sonstiges Unbekannt Für die Dielektrizitätskonstanten (DK-Werte) vieler wichtiger in der Industrie verwen- deten Medien siehe: •...

  • Seite 132: Erweiterte Prozessbedingung

    Bedienmenü Levelflex FMP50 HART Für "Betriebsart" = "Füllstand" und "Medientyp" = "Feststoff" Prozesseigenschaft Sprungantwortzeit / s Sehr schnell > 100 m/h Schnell > 10 m/h Standard < 10 m/h Mittel < 1 m/h Langsam < 0,1 m/h Keine Filter / Test <...

  • Seite 133: Füllstandeinheit

    Levelflex FMP50 HART Bedienmenü Füllstandeinheit  Navigation  Setup → Erweitert. Setup → Füllstand → Füllstandeinheit Beschreibung Füllstandeinheit wählen. Auswahl SI-Einheiten US-Einheiten • % • ft • m • in • mm Werkseinstellung Zusätzliche Information Die Füllstandeinheit kann sich von der in Parameter Längeneinheit (→  119) definier- ten Einheit unterscheiden: •...

  • Seite 134: Füllstandkorrektur

    Bedienmenü Levelflex FMP50 HART A0013219  31 Blockdistanz (UB) bei Messung in Flüssigkeiten Füllstandkorrektur  Navigation  Setup → Erweitert. Setup → Füllstand → Füllstandkorr. Beschreibung Füllstandkorrektur angeben (falls erforderlich). Eingabe –200 000,0…200 000,0 % Werkseinstellung 0,0 % Zusätzliche Information Der angegebene Wert wird zum gemessenen Füllstand (vor Linearisierung) addiert.
  • Seite 135 Levelflex FMP50 HART Bedienmenü Untermenü "Linearisierung" 100% L‘ I‘ L‘ 100% L‘1L‘2 L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ A0016084  32 Linearisierung: Umrechnung des Füllstands und gegebenenfalls der Trennschicht in ein Volumen oder ein Gewicht; die Umrechnung ist von der Behälterform abhängig...

  • Seite 136: Linearisierung

    Bedienmenü Levelflex FMP50 HART Aufbau des Untermenüs auf der Vor-Ort-Anzeige Navigation  Setup → Erweitert. Setup → Linearisierung ‣ Linearisierung Linearisierungsart →  138 Einheit nach Linearisierung →  139 Freitext →  140 Maximaler Wert →  141 Durchmesser →...
  • Seite 137 Levelflex FMP50 HART Bedienmenü Aufbau des Untermenüs im Bedientool (z.B. FieldCare) Navigation  Setup → Erweitert. Setup → Linearisierung ‣ Linearisierung Linearisierungsart →  138 Einheit nach Linearisierung →  139 Freitext →  140 Füllstand linearisiert →  140 Maximaler Wert →...

  • Seite 138: Linearisierungsart

    Bedienmenü Levelflex FMP50 HART Beschreibung der Parameter Navigation  Setup → Erweitert. Setup → Linearisierung Linearisierungsart  Navigation  Setup → Erweitert. Setup → Linearisierung → Linearisier. Art Beschreibung Linearisierungsart wählen. Auswahl • Keine • Linear • Tabelle • Pyramidenboden •...

  • Seite 139: Einheit Nach Linearisierung

    Levelflex FMP50 HART Bedienmenü Bedeutung der Optionen • Keine Der Füllstand wird ohne Umrechnung in der Füllstandeinheit ausgegeben. • Linear Der Ausgabewert (Volumen/Gewicht) ist proportional zum Füllstand L. Das gilt bei- spielsweise für stehend zylindrische Tanks und Silos. Folgende Parameter müssen zusätzlich angegeben werden:...

  • Seite 140: Freitext

    Bedienmenü Levelflex FMP50 HART Beschreibung Einheit für den linearisierten Wert wählen. Auswahl SI-Einheiten US-Einheiten Imperial Einheiten • STon • lb impGal • t • UsGal • kg • ft³ • cm³ • dm³ • m³ • hl • l • %...

  • Seite 141: Maximaler Wert

    Levelflex FMP50 HART Bedienmenü Maximaler Wert  Navigation  Setup → Erweitert. Setup → Linearisierung → Max. Wert Voraussetzung Linearisierungsart (→  138) hat einen der folgenden Werte: • Linear • Pyramidenboden • Konischer Boden • Schrägboden • Zylindrisch liegend •...

  • Seite 142: Tabellenmodus

    Bedienmenü Levelflex FMP50 HART Zusätzliche Information A0013264 Zwischenhöhe Die Einheit ist definiert in Parameter Längeneinheit (→  119). Tabellenmodus  Navigation  Setup → Erweitert. Setup → Linearisierung → Tabellenmodus Voraussetzung Linearisierungsart (→  138) = Tabelle Beschreibung Eingabemodus für Linearisierungstabelle wählen.

  • Seite 143: Tabellen Nummer

    Levelflex FMP50 HART Bedienmenü Bedingungen an die Linearisierungstabelle • Die Tabelle kann aus bis zu 32 Wertepaaren "Füllstand - Linearisierter Wert" bestehen. • Die Tabelle muss monoton sein (steigend oder fallend). • Der erste Tabellenwert muss dem minimalen Füllstand entsprechen.

  • Seite 144: Füllstand

    Bedienmenü Levelflex FMP50 HART Beschreibung Füllstand des Tabellenpunkts angeben (Wert vor Linearisierung). Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung Füllstand (Halbautomatisch) Navigation  Setup → Erweitert. Setup → Linearisierung → Füllstand Voraussetzung • Linearisierungsart (→  138) = Tabelle • Tabellenmodus (→  142) = Halbautomatisch Beschreibung Zeigt gemessenen Füllstand (vor Linearisierung).
  • Seite 145 Levelflex FMP50 HART Bedienmenü Zusätzliche Information Bedeutung der Optionen • Deaktivieren Es wird keine Linearisierung berechnet. Wenn gleichzeitig Linearisierungsart (→  138) = Tabelle, dann gibt das Gerät die Fehlermeldung F435 aus. • Aktivieren Der Messwert wird gemäß der eingegebenen Tabelle linearisiert.

  • Seite 146: Sicherheitseinstellungen

    Bedienmenü Levelflex FMP50 HART Untermenü "Sicherheitseinstellungen" Navigation  Setup → Erweitert. Setup → Sicherh.einst. Ausgang bei Echoverlust  Navigation  Setup → Erweitert. Setup → Sicherh.einst. → Ausg. Echoverl. Beschreibung Ausgangsverhalten bei Echoverlust festlegen. Auswahl • Letzter gültiger Wert • Rampe bei Echoverlust •...

  • Seite 147: Rampe Bei Echoverlust

    Levelflex FMP50 HART Bedienmenü Rampe bei Echoverlust  Navigation  Setup → Erweitert. Setup → Sicherh.einst. → Rampe Echoverl. Voraussetzung Ausgang bei Echoverlust (→  146) = Rampe bei Echoverlust Beschreibung Rampensteigung bei Echoverlust festlegen. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung 0,0 %/min Zusätzliche Information...
  • Seite 148 Bedienmenü Levelflex FMP50 HART fenden Betrieb in die Blockdistanz bewegen. Signale, die sich schon beim Einschalten des Geräts in der Blockdistanz befanden, bleiben unberücksichtigt. Dieses Verhalten gilt nur unter folgenden Voraussetzungen: • Experte → Sensor → Echoverfolgung → Auswertemodus = Kurzzeithistorie oder Langzeithistorie) •...

  • Seite 149: Sil/Whg-Bestätigung

    Levelflex FMP50 HART Bedienmenü Wizard "SIL/WHG-Bestätigung" Wizard SIL/WHG-Bestätigung ist nur bei Geräten mit SIL- und/oder WHG-Zulassung vorhanden (Merkmal 590: "Weitere Zulassung", Ausprägung LA: "SIL" oder LC: "WHG Überfüllsicherung" ), solange sie sich nicht im SIL/WHG-verriegelten Zustand befin- den. Wizard SIL/WHG-Bestätigung wird benötigt, um das Gerät in den SIL- oder WHGver- riegelten Zustand zu bringen.
  • Seite 150 Bedienmenü Levelflex FMP50 HART Wizard "SIL/WHG deaktivieren" Navigation  Setup → Erweitert. Setup → SIL/WHG deaktiv. Schreibschutz rücksetzen  Navigation  Setup → Erweitert. Setup → SIL/WHG deaktiv. → Schreibs. rücks. Beschreibung Entriegelungscode eingeben. Eingabe 0…65 535 Werkseinstellung Falscher Code ...
  • Seite 151 Levelflex FMP50 HART Bedienmenü Untermenü "Sondeneinstellungen" Mit Untermenü Sondeneinstellungen lässt sich sicherstellen, dass das Gerät das Sonde- nendsignal in der Hüllkurve richtig zuordnet. Die richtige Zuordnung erkennt man daran, dass die vom Gerät angezeigte Sondenlänge mit der tatsächlichen Sondenlänge überein- stimmt.
  • Seite 152 Bedienmenü Levelflex FMP50 HART Bestätigung Sondenlänge  Navigation  Setup → Erweitert. Setup → Sondeneinstell. → Bestät. Sondenl. Beschreibung Angeben, ob der in Parameter Aktuelle Sondenlänge →  151 angezeigte Wert mit der tatsächlichen Sondenlänge übereinstimmt. Aufgrund dieser Eingabe führt das Gerät eine Sondenlängenkorrektur durch.
  • Seite 153 Levelflex FMP50 HART Bedienmenü Wizard "Sondenlängenkorrektur" Wizard Sondenlängenkorrektur ist nur bei Bedienung über Vor-Ort-Anzeige vorhan- den. Bei Bedienung über Bedientool befinden sich die Parameter zur Sondenlängen- korrektur direkt in Untermenü Sondeneinstellungen (→  151). Navigation  Setup → Erweitert. Setup → Sondeneinstell. → Sondenläng.korr.
  • Seite 154 Bedienmenü Levelflex FMP50 HART Untermenü "Stromausgang 1…2" Untermenü Stromausgang 2 (→  154) ist nur bei Geräten mit zwei Stromausgän- gen vorhanden. Navigation  Setup → Erweitert. Setup → Stromausg. 1…2 Zuordnung Stromausgang 1…2  Navigation  Setup → Erweitert. Setup → Stromausg. 1…2 → Zuord. Strom Beschreibung Prozessgröße für Stromausgang wählen.
  • Seite 155 • Wenn sich der Messwert außerhalb des Messbereichs befindet, wird Diagnosemel- dung Stromausgang ausgegeben. In einer HART-Multidrop-Schleife darf nur ein Gerät den analogen Stromwert zur Sig- nalübertragung nutzen. Für all anderen Geräte ist zu setzen: • Strombereich = Fester Stromwert •...
  • Seite 156 Bedienmenü Levelflex FMP50 HART Dämpfung Ausgang  Navigation  Setup → Erweitert. Setup → Stromausg. 1…2 → Dämpfung Ausg. Beschreibung Zeitkonstante τ für Dämpfung des Stromausgangs angeben. Eingabe 0,0…999,9 s Werkseinstellung 0,0 s Zusätzliche Information Messwertschwankungen wirken sich am Stromausgang mit einer exponentiellen Verzöge- rung aus, deren Zeitkonstante τ...
  • Seite 157 Levelflex FMP50 HART Bedienmenü Fehlerstrom  Navigation  Setup → Erweitert. Setup → Stromausg. 1…2 → Fehlerstrom Voraussetzung Fehlerverhalten (→  156) = Definierter Wert Beschreibung Wert für Stromausgabe bei Gerätealarm eingeben. Eingabe 3,59…22,5 mA Werkseinstellung 22,5 mA Ausgangsstrom 1…2 Navigation ...
  • Seite 158 Bedienmenü Levelflex FMP50 HART Untermenü "Schaltausgang" Navigation  Setup → Erweitert. Setup → Schaltausgang Funktion Schaltausgang  Navigation  Setup → Erweitert. Setup → Schaltausgang → Funkt.Schaltausg Beschreibung Funktion für Schaltausgang wählen. Auswahl • Aus • An • Diagnoseverhalten • Grenzwert •...
  • Seite 159 Levelflex FMP50 HART Bedienmenü Auswahl • Aus • Digitalausgang ED 1 • Digitalausgang ED 2 Werkseinstellung Zusätzliche Information Die Optionen Digitalausgang ED 1 und Digitalausgang ED 2 beziehen sich auf die Erwei- terte-Diagnose-Blöcke. Ein Schaltsignal, das in diesen Blöcken generiert wird, kann über den Schaltausgang ausgegeben werden.

  • Seite 160: Einschaltpunkt

    Bedienmenü Levelflex FMP50 HART Einschaltpunkt  Navigation  Setup → Erweitert. Setup → Schaltausgang → Einschaltpunkt Voraussetzung Funktion Schaltausgang (→  158) = Grenzwert Beschreibung Messwert für Einschaltpunkt eingeben. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung Zusätzliche Information Das Schaltverhalten richtet sich nach der relativen Lage der Parameter Einschaltpunkt und Ausschaltpunkt: Einschaltpunkt >...

  • Seite 161: Einschaltverzögerung

    Levelflex FMP50 HART Bedienmenü A0015586 Einschaltpunkt Ausschaltpunkt Ausgang geschlossen (leitend) Ausgang offen (nicht leitend) Einschaltverzögerung  Navigation  Setup → Erweitert. Setup → Schaltausgang → Einschaltverz. Voraussetzung • Funktion Schaltausgang (→  158) = Grenzwert • Zuordnung Grenzwert (→  159) ≠ Aus Beschreibung Einschaltverzögerung definieren.
  • Seite 162 Bedienmenü Levelflex FMP50 HART Ausschaltverzögerung  Navigation  Setup → Erweitert. Setup → Schaltausgang → Ausschaltverz. Voraussetzung • Funktion Schaltausgang (→  158) = Grenzwert • Zuordnung Grenzwert (→  159) ≠ Aus Beschreibung Ausschaltverzögerung definieren. Eingabe 0,0…100,0 s Werkseinstellung...
  • Seite 163 Levelflex FMP50 HART Bedienmenü Zusätzliche Information Bedeutung der Optionen • Nein Der Schaltausgang verhält sich wie oben beschrieben. • Ja Die Zustände Offen und Geschlossen sind gegenüber der obigen Beschreibung inver- tiert. Endress+Hauser...
  • Seite 164 Bedienmenü Levelflex FMP50 HART Untermenü "Anzeige" Untermenü Anzeige ist nur sichtbar, wenn am Gerät ein Anzeigemodul angeschlos- sen ist. Navigation  Setup → Erweitert. Setup → Anzeige Language Navigation  Setup → Erweitert. Setup → Anzeige → Language Beschreibung Sprache der Vor-Ort-Anzeige einstellen.
  • Seite 165 Levelflex FMP50 HART Bedienmenü Zusätzliche Information 4841.000 Â A0019963  35 "Format Anzeige" = "1 Wert groß" Â 93.5 % Â 159.0 A0019964  36 "Format Anzeige" = "1 Bargraph + 1 Wert" Â 93.5 Â 159.0 A0019965  37 "Format Anzeige"...
  • Seite 166 Bedienmenü Levelflex FMP50 HART 1…4. Anzeigewert  Navigation  Setup → Erweitert. Setup → Anzeige → 1. Anzeigewert Beschreibung Messwert wählen für Darstellung auf Vor-Ort-Anzeige. Auswahl • Keine • Füllstand linearisiert • Distanz • Stromausgang 1 • Gemessener Stromausgang • Stromausgang 2 •...
  • Seite 167 Levelflex FMP50 HART Bedienmenü Eingabe 1…10 s Werkseinstellung Zusätzliche Information Dieser Parameter ist nur relevant, wenn mehr Messwerte festgelegt werden als aufgrund der gewählten Darstellungsform gleichzeitig auf der Vor-Ort-Anzeige angezeigt werden können. Dämpfung Anzeige  Navigation  Setup → Erweitert. Setup → Anzeige → Dämpfung Anzeige Beschreibung Reaktionszeit der Anzeige auf Messwertschwankungen einstellen.
  • Seite 168 Bedienmenü Levelflex FMP50 HART Kopfzeilentext  Navigation  Setup → Erweitert. Setup → Anzeige → Kopfzeilentext Voraussetzung Kopfzeile (→  167) = Freitext Beschreibung Text für Kopfzeile der Vor-Ort-Anzeige eingeben. Werkseinstellung ------------ Zusätzliche Information Wie viele Zeichen angezeigt werden können, ist abhängig von den verwendeten Zeichen.

  • Seite 169: Hintergrundbeleuchtung

    Levelflex FMP50 HART Bedienmenü Auswahl • x • x.x • x.xx • x.xxx • x.xxxx Werkseinstellung x.xxxx Zusätzliche Information • Gilt nur für Zahlen im Bedienmenü (zum Beispiel Abgleich Leer, Abgleich Voll), nicht für die Messwertdarstellung. Für die Messwertdarstellung wird die Zahl der Nachkom- mastellen eingestellt in den Parametern 1…4.
  • Seite 170 Bedienmenü Levelflex FMP50 HART Zusätzliche Information Kontrast einstellen via Drucktasten: • Schwächer: Gleichzeitiges Drücken der Tasten • Stärker: Gleichzeitiges Drücken der Tasten Endress+Hauser...
  • Seite 171 Levelflex FMP50 HART Bedienmenü Untermenü "Datensicherung Anzeigemodul" Dieses Untermenü ist nur sichtbar, wenn am Gerät ein Anzeigemodul angeschlossen ist. Die Konfiguration des Gerätes lässt sich zu einem beliebigen Zeitpunkt im Anzeigemodul speichern. Die gespeicherte Konfiguration kann zu einem späteren Zeitpunkt wieder ins Gerät geladen werden (um zum Beispiel einen definierten Zustand wieder herzustellen).
  • Seite 172 Bedienmenü Levelflex FMP50 HART Zusätzliche Information Bedeutung der Optionen • Abbrechen Der Paramater wird ohne Aktion verlassen. • Sichern Die aktuelle Gerätekonfiguration wird vom HistoROM (im Gerät eingebaut) in das Anzei- gemodul des Geräts gesichert. • Wiederherstellen Die letzte Sicherungskopie der Gerätkonfiguration wird aus dem Anzeigemodul in das HistoROM des Geräts zurückgespielt.
  • Seite 173 Levelflex FMP50 HART Bedienmenü Zusätzliche Information Bedeutung der Anzeigeoptionen • Einstellungen identisch Die aktuelle Gerätekonfiguration im Gerät stimmt mit ihrer Sicherungskopie im Anzeige- modul überein. • Einstellungen nicht identisch Die aktuelle Gerätekonfiguration im Gerät stimmt nicht mit ihrer Sicherungskopie im Anzeigemodul überein.

  • Seite 174: Werkseinstellung

    Bedienmenü Levelflex FMP50 HART Untermenü "Administration" Navigation  Setup → Erweitert. Setup → Administration Freigabecode definieren  Navigation  Setup → Erweitert. Setup → Administration → Freig.code def. Beschreibung Freigabecode für Schreibzugriff auf Parameter definieren. Eingabe 0…9 999 Werkseinstellung Zusätzliche Information Wird die Werkseinstellung nicht geändert oder "0"...
  • Seite 175 Levelflex FMP50 HART Bedienmenü Zusätzliche Information Bedeutung der Optionen • Abbrechen Der Parameter wird ohne Aktion verlassen. • Auf Werkseinstellung Alle Parameter werden auf die bestellcodespezifische Werkseinstellung zurückgesetzt. • Auf Auslieferungszustand Alle Parameter werden auf den Auslieferungszustand zurückgesetzt. Der Auslieferungs- zustand kann sich von der Werkseinstellung unterscheiden, wenn bei der Bestellung kundenspezifische Parameterwerte angegeben wurden.
  • Seite 176 Bedienmenü Levelflex FMP50 HART Wizard "Freigabecode definieren" Wizard Freigabecode definieren ist nur bei Bedienung über Vor-Ort-Anzeige vor- handen. Bei Bedienung über Bedientool befindet sich Parameter Freigabecode defi- nieren direkt in Untermenü Administration. Parameter Freigabecode bestätigen gibt es bei Bedienung über Bedientool nicht.

  • Seite 177: Menü "Diagnose

    Levelflex FMP50 HART Bedienmenü 16.4 Menü "Diagnose" Navigation  Diagnose Aktuelle Diagnose Navigation  Diagnose → Akt. Diagnose Beschreibung Zeigt aktuell anstehende Diagnosemeldung. Zusätzliche Information Die Anzeige besteht aus: • Symbol für Ereignisverhalten • Code für Diagnoseverhalten • Betriebszeit des Auftretens •...
  • Seite 178 Bedienmenü Levelflex FMP50 HART Zeitstempel Navigation  Diagnose → Zeitstempel Beschreibung Zeigt Zeitstempel für Parameter Letzte Diagnose (→  177). Anzeige Tage (d), Stunden (h), Minuten (m), Sekunden (s) Betriebszeit ab Neustart Navigation  Diagnose → Zeit ab Neustart Beschreibung Zeigt, welche Zeit seit dem letzten Geräteneustart vergangen ist.

  • Seite 179: Untermenü "Diagnoseliste

    Levelflex FMP50 HART Bedienmenü 16.4.1 Untermenü "Diagnoseliste" Navigation  Diagnose → Diagnoseliste Diagnose 1…5 Navigation  Diagnose → Diagnoseliste → Diagnose 1…5 Beschreibung Zeigen aktuell anstehende Diagnosemeldungen mit der höchsten bis fünfthöchsten Priori- tät. Zusätzliche Information Die Anzeige besteht aus: •...

  • Seite 180: Untermenü "Ereignis-Logbuch

    Bedienmenü Levelflex FMP50 HART 16.4.2 Untermenü "Ereignis-Logbuch" Untermenü Ereignis-Logbuch existiert nur bei Bedienung über Vor-Ort-Anzeige. Bei Bedienung über FieldCare kann die Ereignisliste über die FieldCare-Funktion "Event List / HistoROM" angezeigt werden. Navigation  Diagnose → Ereignis-Logbuch Filteroptionen  Navigation ...

  • Seite 181: Untermenü "Geräteinformation

    Levelflex FMP50 HART Bedienmenü 16.4.3 Untermenü "Geräteinformation" Navigation  Diagnose → Geräteinfo Messstellenbezeichnung Navigation  Diagnose → Geräteinfo → Messstellenbez. Beschreibung Bezeichnung für Messstelle eingeben. Werkseinstellung FMP5x Seriennummer  Navigation  Diagnose → Geräteinfo → Seriennummer Beschreibung Zeigt Seriennummer des Geräts.
  • Seite 182 Gerät eindeutig. Geräterevision Navigation  Diagnose → Geräteinfo → Geräterevision Beschreibung Zeigt Geräterevision mit der das Gerät bei der HART Communication Foundation regist- riert ist. Zusätzliche Information Die Geräterevision wird benötigt, um dem Gerät die passende Gerätebeschreibungsdatei (DD) zuzuordnen.
  • Seite 183 Levelflex FMP50 HART Bedienmenü Gerätetyp Navigation  Diagnose → Geräteinfo → Gerätetyp Beschreibung Zeigt Gerätetyp, mit dem das Gerät bei der HART Communication Foundation registriert ist. Zusätzliche Information Der Gerätetyp wird benötigt, um dem Gerät die passende Gerätebeschreibungsdatei (DD) zuzuordnen. Hersteller-ID Navigation ...

  • Seite 184: Untermenü "Messwerte

    Bedienmenü Levelflex FMP50 HART 16.4.4 Untermenü "Messwerte" Navigation  Diagnose → Messwerte Distanz Navigation  Diagnose → Messwerte → Distanz Beschreibung Zeigt gemessene Distanz D vom Referenzpunkt (Unterkante Flansch/Einschraubstück) zum Füllstand. Zusätzliche Information A0013198  40 Distanz bei Flüssigkeitsmessungen Die Einheit ist bestimmt durch den Parameter Längeneinheit (→  119).
  • Seite 185 Levelflex FMP50 HART Bedienmenü Gemessener Stromausgang 1 Navigation  Diagnose → Messwerte → Gemess. Strom 1 Voraussetzung Nur für Stromausgang 1 Beschreibung Zeigt aktuell gemessenen Wert des Stromausgangs. Klemmenspannung 1 Navigation  Diagnose → Messwerte → Klemmenspg. 1 Beschreibung Zeigt aktuelle Klemmenspannung am Ausgang.

  • Seite 186: Untermenü "Messwertspeicher

    Bedienmenü Levelflex FMP50 HART 16.4.5 Untermenü "Messwertspeicher" Navigation  Diagnose → Messwertspeicher Zuordnung 1…4. Kanal  Navigation  Diagnose → Messwertspeicher → Zuord. 1…4. Kanal Beschreibung Dem jeweiligen Speicherkanal eine Prozessgröße zuordnen. Auswahl • Aus • Füllstand linearisiert • Distanz •...
  • Seite 187 Levelflex FMP50 HART Bedienmenü Speicherintervall  Navigation  Diagnose → Messwertspeicher → Speicherinterval Beschreibung Speicherintervall t für die Messwertspeicherung definieren. Eingabe 1,0…3 600,0 s Werkseinstellung 30,0 s Zusätzliche Information Dieser Parameter bestimmt den zeitlichen Abstand der einzelnen Datenpunkte im Daten- speicher und somit die maximale speicherbare Prozesszeit T •...
  • Seite 188 Bedienmenü Levelflex FMP50 HART Untermenü "Anzeige 1…4. Kanal" Die Untermenüs Anzeige 1…4. Kanal existieren nur bei Bedienung über Vor-Ort- Anzeige. Bei Bedienung über FieldCare kann das Diagramm über die FieldCare-Funk- tion "Event List / HistoROM" angezeigt werden. Die Untermenüs Anzeige 1…4. Kanal rufen eine Anzeige des Messwertverlaufs für den jeweiligen Speicherkanal auf.

  • Seite 189: Untermenü "Simulation

    Levelflex FMP50 HART Bedienmenü 16.4.6 Untermenü "Simulation" Untermenü Simulation dient zur Simulation bestimmter Messwerte oder Situationen. Damit lässt sich die korrekte Parametrierung des Geräts sowie nachgeschalteter Auswer- teeinheiten prüfen. Simulierbare Situationen Zu simulierende Situation Zugehörige Parameter Bestimmter Wert einer Prozessgröße •...
  • Seite 190 Bedienmenü Levelflex FMP50 HART Aufbau des Untermenüs Navigation  Experte → Diagnose → Simulation ‣ Simulation Zuordnung Prozeßgrösse →  191 Wert Prozessgröße →  191 Simulation Stromausgang 1…2 →  191 Wert Stromausgang 1…2 →  192 Simulation Schaltausgang →...
  • Seite 191 Levelflex FMP50 HART Bedienmenü Beschreibung der Parameter Navigation  Experte → Diagnose → Simulation Zuordnung Prozeßgrösse  Navigation  Experte → Diagnose → Simulation → Zuordn. Prozeßgr Beschreibung Zu simulierende Prozessgröße wählen. Auswahl • Aus • Füllstand • Trennschicht • Füllstand linearisiert •...
  • Seite 192 Bedienmenü Levelflex FMP50 HART Auswahl • Aus • An Werkseinstellung Zusätzliche Information Eine aktive Simulation wird durch eine Diagnosemeldung der Kategorie Funktionskontrolle (C) angezeigt. Wert Stromausgang 1…2  Navigation  Experte → Diagnose → Simulation → Wert Stromausg 1…2 Voraussetzung Simulation Stromausgang (→...
  • Seite 193 Levelflex FMP50 HART Bedienmenü Werkseinstellung Offen Zusätzliche Information Der Schaltausgang folgt dem eingegebenen Wert. Auf diese Weise lässt sich die korrekte Funktion nachgeschalteter Steuergeräte prüfen. Simulation Gerätealarm  Navigation  Experte → Diagnose → Simulation → Sim. Gerätealarm Beschreibung Simulation eines Gerätealarms an- oder ausschalten.

  • Seite 194: Untermenü "Gerätetest

    Bedienmenü Levelflex FMP50 HART 16.4.7 Untermenü "Gerätetest" Navigation  Diagnose → Gerätetest Start Gerätetest  Navigation  Diagnose → Gerätetest → Start Gerätetest Beschreibung Gerätetest starten. Auswahl • Nein • Ja Werkseinstellung Nein Zusätzliche Information Wenn ein Echoverlust vorliegt, ist kein Gerätetest möglich.
  • Seite 195 Levelflex FMP50 HART Bedienmenü Füllstandsignal Navigation  Diagnose → Gerätetest → Füllstandsignal Voraussetzung Gerätetest wurde durchgeführt. Beschreibung Zeigt Testergebnis für das Füllstandsignal. Anzeige • Ungeprüft • Prüfung nicht i. O. • Prüfung i. O. Zusätzliche Information Für Füllstandsignal = Prüfung nicht i. O.: Einbau des Geräts und Dielektrizitätskonstante des Mediums prüfen.

  • Seite 196: Stichwortverzeichnis
