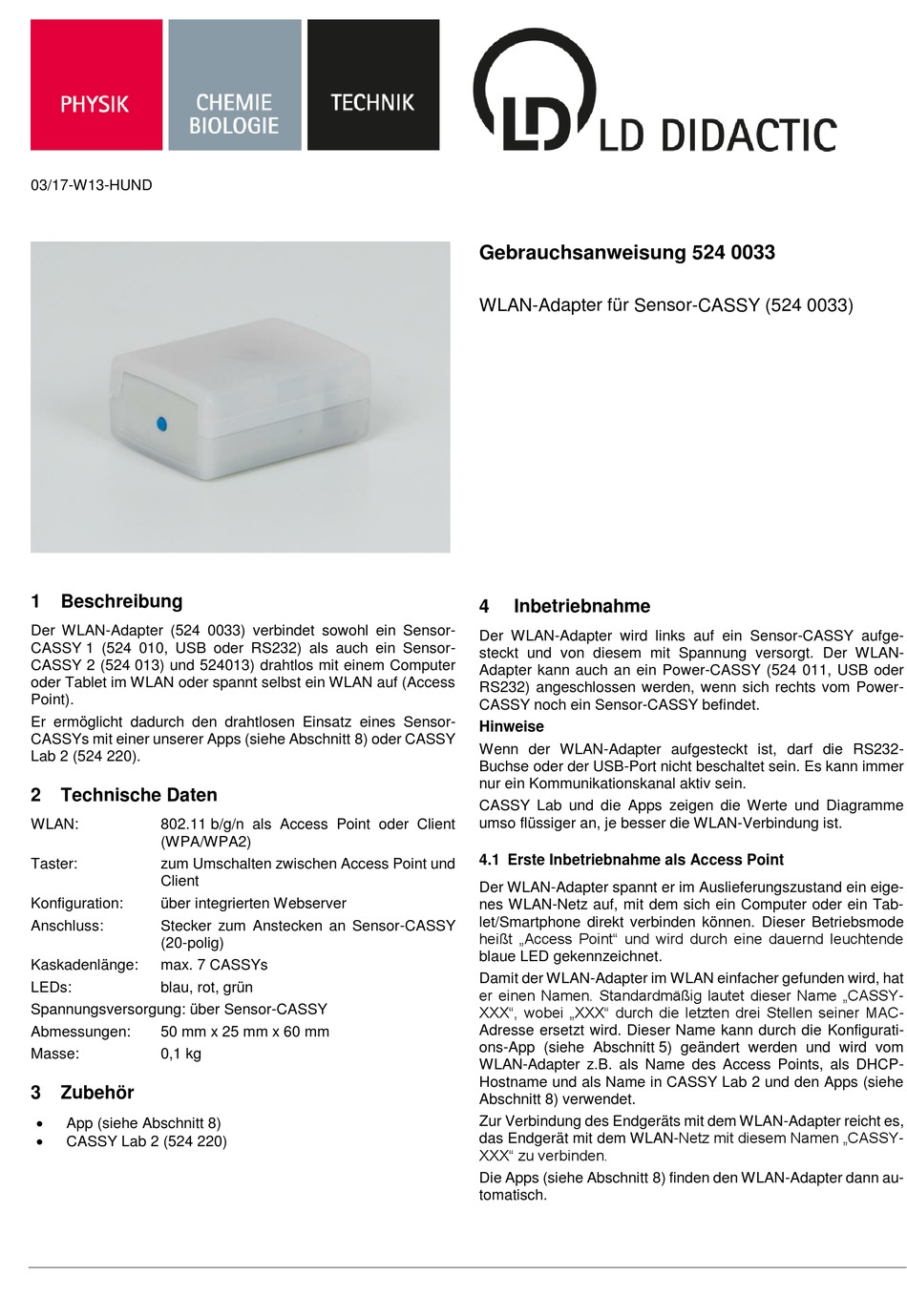

LD Didactic 524 0033 Gebrauchsanweisung

03/17-W13-HUND
1 Beschreibung
Der WLAN-Adapter (524 0033) verbindet sowohl ein Sensor-
CASSY 1 (524 010, USB oder RS232) als auch ein Sensor-
CASSY 2 (524 013) und 524013) drahtlos mit einem Computer
oder Tablet im WLAN oder spannt selbst ein WLAN auf (Access
Point).
Er ermöglicht dadurch den drahtlosen Einsatz eines Sensor-
CASSYs mit einer unserer Apps (siehe Abschnitt 8) oder CASSY
Lab 2 (524 220).
2 Technische Daten
WLAN: 802.11 b/g/n als Access Point oder Client
(WPA/WPA2)
Taster: zum Umschalten zwischen Access Point und
Client
Konfiguration: über integrierten Webserver
Anschluss: Stecker zum Anstecken an Sensor-CASSY
(20-polig)
Kaskadenlänge: max. 7 CASSYs
LEDs: blau, rot, grün
Spannungsversorgung: über Sensor-CASSY
Abmessungen: 50 mm x 25 mm x 60 mm
Masse: 0,1 kg
3 Zubehör

App (siehe Abschnitt 8)

CASSY Lab 2 (524 220)
Gebrauchsanweisung 524 0033
WLAN-Adapter für Sensor-CASSY (524 0033)
4 Inbetriebnahme
Der WLAN-Adapter wird links auf ein Sensor-CASSY aufge-
steckt und von diesem mit Spannung versorgt. Der WLAN-
Adapter kann auch an ein Power-CASSY (524 011, USB oder
RS232) angeschlossen werden, wenn sich rechts vom Power-
CASSY noch ein Sensor-CASSY befindet.
Hinweise
Wenn der WLAN-Adapter aufgesteckt ist, darf die RS232-
Buchse oder der USB-Port nicht beschaltet sein. Es kann immer
nur ein Kommunikationskanal aktiv sein.
CASSY Lab und die Apps zeigen die Werte und Diagramme
umso flüssiger an, je besser die WLAN-Verbindung ist.
4.1 Erste Inbetriebnahme als Access Point
Der WLAN-Adapter spannt er im Auslieferungszustand ein eige-
nes WLAN-Netz auf, mit dem sich ein Computer oder ein Tab-
let/Smartphone direkt verbinden können. Dieser Betriebsmode
heißt „Access Point" und wird durch eine dauernd leuchtende
blaue LED gekennzeichnet.
Damit der WLAN-Adapter im WLAN einfacher gefunden wird, hat
er einen Namen. Standardmäßig lautet dieser Name „CASSY-
XXX", wobei „XXX" durch die letzten drei Stellen seiner MAC-
Adresse ersetzt wird. Dieser Name kann durch die Konfigurati-
ons-App (siehe Abschnitt 5) geändert werden und wird vom
WLAN-Adapter z.B. als Name des Access Points, als DHCP-
Hostname und als Name in CASSY Lab 2 und den Apps (siehe
Abschnitt 8) verwendet.
Zur Verbindung des Endgeräts mit dem WLAN-Adapter reicht es,
das Endgerät mit dem WLAN-Netz mit diesem Namen „CASSY-
XXX" zu verbinden.
Die Apps (siehe Abschnitt 8) finden den WLAN-Adapter dann au-
tomatisch.
