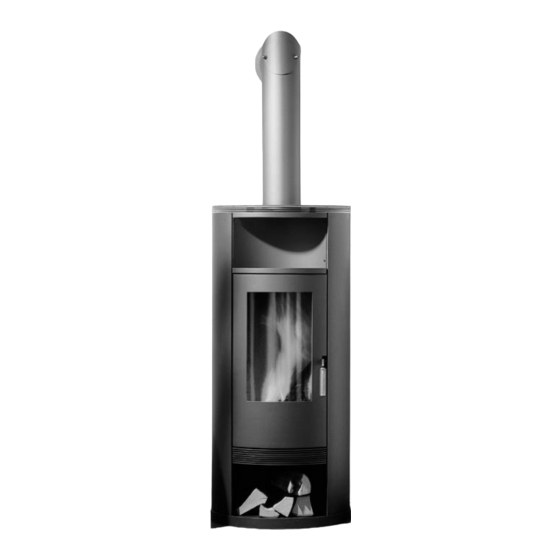

Anwendung • Einsatz
Optimale Ergänzung zu Ihrer Solaranlage als CO2- neutra-
le Heizung
Leichte Integration in bestehende Heizsysteme (Öl, Gas
usw.)
Wärmeabgabe an Raumluft und Pufferspeicher
Besondere Vorteile
Besonders schadstoffarme Verbrennung durch spezielle
Verbrennungsregelung und Luftführung
Spezielle Scheibenspülung für längere Reinigungsintervalle
der Frontscheibe
Bitte lesen Sie vor Aufstellung und Inbetriebnahme
Ihres Kaminofens unbedingt die Anleitung! So vermei-
den Sie Schäden, die durch unsachgemäße Aufstellung
oder Bedienung hervorgerufen werden können. Ihr
LENIUS CL wird Sie und unsere Umwelt lange mit einer
optimalen Funktion verwöhnen.
Behagliche Wärme und viele gemütliche Stunden mit
Ihrem Kaminofen wünscht Ihnen Ihre Consolar GmbH
Technische Dokumentation
Montage- und Betriebsanleitung
WAS TUN, WENN...?
3
3
5
5
7
7
7
7
7
8
8
8
8
9
12
13
13
14
14
14
14
14
15
15
15
16
16
16
17
17
17
17
18
19
Inhaltsverzeichnis
Inhaltszusammenfassung für Consolar LENIUS CL
-
Seite 1: Inhaltsverzeichnis
Ihres Kaminofens unbedingt die Anleitung! So vermei- den Sie Schäden, die durch unsachgemäße Aufstellung oder Bedienung hervorgerufen werden können. Ihr LENIUS CL wird Sie und unsere Umwelt lange mit einer optimalen Funktion verwöhnen. Behagliche Wärme und viele gemütliche Stunden mit... -
Seite 2: Wichtige Hinweise
Bestimmungsgemäße Verwendung: Der Raumheizer LENIUS CL dient ausschließlich der Erwärmung des Aufstellraums bei gleichzeitiger Erwärmung von Hei- zungswasser. Er ist nicht als Alleinheizung geeignet. Die Installation muss durch einen Fachhandwerker mit der entspre- chenden Qualifikation durchgeführt werden. Zur bestimmungsgemäßen Verwendung gehört u.a. auch die Einhaltung der Bedienungs- und Montageanweisungen sowie die Einhaltung der jeweils örtlich gültigen Vorschriften und Regeln. -
Seite 3: Geräte- Und Funktionsbeschreibung
Geräte- und Funktionsbeschreibung Maßzeichnung LENIUS CL Thermoregler (einstellbar) Brennstoffwähler Holz / Kohle Sekundärluftschieber Seite 3 von 20... - Seite 4 Abdeckung für Handentlüfter Seite 4 von 20...
-
Seite 5: Technische Daten
Das Typenschild finden Sie auf der Ofenrückwand oder im Holzlagerfach auf der linken Seitenwand. – Den LENIUS CL niemals ohne Wasser und ohne funktionsfähige und fachmännisch installierte Frischwasserversor- gung/ -ablauf der TAS sowie den zugehörigen Sicherheitsarmaturen und Anschlüssen an das Heizungssystem betreiben! –... -
Seite 6: Wichtige Hinweise Zum Thema Raumluftabhängiger Bzw. Raumluftunabhängiger Betrieb
Passende Rauchrohre, Wandfutter und Rauchrohrbögen in Speziallackierung zum Anschluss des Kaminofens an den Schornstein finden Sie in unserer gültigen Preisliste. Funktionsbeschreibung Der LENIUS CL erzeugt im Heizbetrieb Warmluft, die zum Großteil über den im Gerät integrierten Wärmetauscher aufge- nommen wird. Zusätzlich wird an den Seitenflächen, den Sichtscheiben aus Keramikglas angenehme Strahlungswärme erzeugt. -
Seite 7: Brandschutzbestimmungen
Die jeweils örtlich gültigen Vorschriften und Regeln (z.B. Bauvorschriften, Landesbauordnung, feuerpolizeiliche Vor- schriften, FeuVO) müssen unbedingt beachtet werden! Vor Aufstellung des LENIUS CL muss in Deutschland grundsätzlich der zuständige Bezirksschornsteinfegermeister infor- miert werden. Ein eventueller Termin für die Überprüfung der Installation und Erteilung der Betriebserlaubnis muss rechtzeitig mit ihm abgesprochen werden. -
Seite 8: Auspacken Und Aufstellen
Wenn dies zutrifft, besteht die Möglichkeit, die Verbrennungsluft direkt von außen oder aus einem anderen, genü- gend belüfteten Raum (z.B. Keller) zuzuführen. Der LENIUS CL bietet serienmäßig hierfür den zentralen Luftansaugstutzen Ø 100 mm auf der Rückseite. Für die Luftleitung dürfen nur glatte Rohre mit einem Mindestdurchmesser von 100 mm verwendet werden. Die Luftleitung sollte außerdem mit einer Absperrklappe in Ofennähe versehen werden, muss fachgerecht ausgeführt werden und u.a. -
Seite 9: Anschluss An Das Heizungssystem
(FH D) des CONTROL Speicher- (FH E) (FH E) fühler FSK des CONTROL LENIUS CL Solar-Aus (FH F) Ausgang Feststoffkessel des CONTROL SOLUS II SOLUS II Die Belegung der Ein- und Ausgänge am CONTROL 601 und 701 zur Ansteuerung der Feststoffkesselpumpe sind der folgenden Tabelle zu entnehmen. - Seite 10 Abdeckung Handentlüfter Wasserseitige Anschlussmöglichkeiten / Verrohrung Der LENIUS CL ist serienmäßig verrohrt und bis zu den Anschlüssen dichtheitsgeprüft / abgedrückt. Der wasserseitige Anschluss erfolgt nach Abnahme der Rückwand – Den LENIUS CL niemals ohne Wasser und ohne funktionsfähige und fachmännisch installierte Frischwasserver- sorgung/ -ablauf der TAS sowie den zugehörigen Sicherheitsarmaturen und Anschlüssen an das Heizungssystem...
- Seite 11 Der Ausgang der TAS ist bauseits an einen frostsicheren und fachgerechten "freien Auslauf" anzuschließen. Eingang Vorlauf Heizung Rücklauf Heizung: Achtung: Rücklaufanhebung > 50 °C zwingend vorgeschrieben, z. B. über Consolar Primärofenstation (Art.. Nr. HK020) TAS Ausgang Achtung: bauseits fachgerechter freier Auslauf notwendig Seite 11 von 20...
-
Seite 12: Montage Des Feststoffkesselfühlers
Zur Montage des Fühlers muss die Rückwand entfernt werden. Die Fühlerhülse zum Einbau des Kessel-Fühlers (zur Erfassung der Temperatur im Wasserwärmetau- scher des LENIUS CL) befindet sich rechts oben. In der Tauchhülse ist bereits der Kapillarfühler für den Thermo-Regler eingebaut. -
Seite 13: Brennstoffe
Brennstoffe Zugelassene Brennstoffe Im LENIUS CL dürfen nur die in der 1. BImSchV (Bundesimmissionsschutz-Verordnung) zugelassenen Brennstoffe verwen- det werden. • Trockenes, naturbelassenes, stückiges Holz einschließlich anhaftender Rinde. Hackschnitzel, Reisig oder Zapfen dür- fen wegen möglicher Überlastung nur zum Anzünden verwendet werden. Ideal sind Holzscheite, die nicht länger als 25 cm sind und 30 cm Umfang nicht überschreiten. -
Seite 14: Heizbetrieb
Erstes Anheizen Alle Stahl- und Gussteile des Kaminofens wurden im Werk mit hochhitzebeständigem Lack beschichtet und eingebrannt. Beim ersten Anheizen des neuen LENIUS CL trocknet der Lack nach. Dabei können Geruch und Dämpfe entstehen. Bitte beachten Sie folgende Ratschläge: •... -
Seite 15: Reinigung Und Pflege
Heizbetrieb Thermoregler im Holzlagerfach Werkseinstellung = 5. Wir empfehlen die Werkseinstellung nicht zu ändern. Gluthaltung = 0 = ganz zu = ganz nach rechts Reinigung und Pflege Bevor mit Pflege- oder Wartungsarbeiten begonnen wird, muss der Kaminofen abgekühlt sein. Die Häufigkeit der War- tungsintervalle ist neben der Betriebszeit auch von der Qualität des Brennstoffes abhängig. -
Seite 16: Wartung
Wartung Feuerraum Am Ende der Heizperiode sollte der Feuerraum des LENIUS CL gründlich gereinigt werden. Dazu den Feuerraum und den Ascheladeraum gründlich säubern und Asche entfernen. Umlenkungen und Wasserwärmetauscher Alle Umlenkungen und der Wärmetauscher oberhalb des Feuerraums müssen regelmäßig auf Asche- und Rußablagerun- gen hin überprüft und gereinigt werden. -
Seite 17: Entlüften + Funktionstest Der Thermischen Ablaufsicherung (Tas)
Entlüften + Funktionstest der thermischen Ablaufsicherung (TAS) Der LENIUS CL muss in regelmäßigen Abständen entlüftet werden. Wenn sich Luft im LENIUS CL angesammelt hat, kann das Wasser nicht zirkulieren und der Ofen gibt keine Wärme an die Zentralheizung ab. Durch die mangelnde Zirkulation kann es zusätzlich zum Auslösen der TAS kommen und der Ofen kann beschädigt werden. -
Seite 18: Was Tun, Wenn
Was tun, wenn...? Das Feuer schlecht brennt / Die Sichtscheibe schnell verschmutzt • Brennholz zu feucht Trockenes Holz verwenden. Holzfeuchte messen (Soll <20%) • Falsches Anzünden Zu viel, zu langes Holz, zu wenig Anzünder + Falsche Anzünder (wie Papier, Karton) Zum Anzünden Kleinholz verwenden! Anzünder von oben auf das Kleinholzlegen / Feuer von oben mit richtigen Anzündern (z.B. -
Seite 19: Kundendienst / Ihr Fachhändler
Sollten Sie jemals ein Problem mit Ihrem Kaminofen haben oder lassen sich Störungen nicht beheben, wenden Sie sich bitte an Ihren autorisierten Fachhändler. Er wird Ihnen gerne weiterhelfen. Auf Wunsch wird er Ihren LENIUS CL auch regelmäßig warten und das Gerät auf ein- wandfreie Funktion hin überprüfen. - Seite 20 (0700-26676527) normaler Telekom-Tarif Consolar Solare Energiesysteme GmbH Unternehmensbereich Solare Heizungssysteme Strubbergstraße 70 D - 60489 Frankfurt Fon: 069-7409328-0 Fax: 069-7409328-50 info@consolar.de www.consolar.com Consolar Produkte und Beratung erhalten Sie bei: Stand 02/2008 , Änderungen und Irrtum vorbehalten. Seite 20 von 20...
