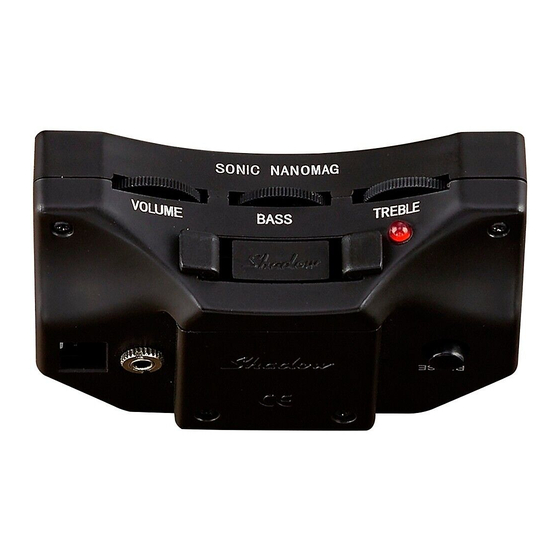

Shadow Sonic Nanoflex Gebrauchsanleitung

Einbauanleitung für Sonic Serie:
Sonic Doubleplay, Sonic Nanoflex, Sonic NanoMAG, Sonic Basic
Einführung:
Vielen Dank, dass Sie sich für ein Shadow Produkt der Sonic-Serie entschieden haben. Shadow's Schalllochpreamps für akustische und klassische Gitarren
sind auf perfekten Klang, einfache Installation und Wahrung des Originalzustandes der Gitarre ausgelegt. Alle Sonic-Produkte sind mit einem Nanoflex Steg-
tonabnehmer und/oder einem magnetischen NanoMAG für das Griffbrett ausgestattet. Durch die Installation des Vorverstärkers im Schallloch entfällt die
sonst übliche Auffräsung der Gitarrenzarge. Um den größtmöglichen Nutzen aus dem Produkt zu ziehen, raten wir Ihnen die Einbau- und Gebrauchsanlei-
tung zu lesen.
Installation:
Wir empfehlen, den Einbau mit dem Endknopf zu beginnen, gefolgt von Nanoflex und/oder NanoMAG Tonabnehmer und abgeschlossen mit der Installation
des Vorverstärkers. Das System wird von zwei 3V Knopfbatterien des Typs 2032 (Sonic Basic benötigt nur eine Batterie gleichen Typs) und schaltet sich
automatisch ein, sobald Sie ein Instrumentekabel in Ausgangsbuchse einstecken. Leuchtet die LED-Anzeige auf, wechseln Sie bitte innerhalb der nächsten
30 Minuten die Batterien.
1. Installation der Endknopfverbindung:
Lösen Sie die Saiten, entfernen Sie den Originalgurtendknopf und vergrößern Sie das Loch mit einem 12,5mm Holzbohrer. Schrauben Sie am Endknopf die
Gurtmutter ab, entfernen Sie die darunter liegende Sechskantmutter und die äußere Beilagscheibe (Fig.1). Führen Sie den Endknopf durch das Schallloch in
die Bohrung ein (Fig.2). Passen Sie den Endknopf mit Hilfe der Innenmutter und den inneren Beilagscheiben an die Dicke des Innenklotzes an, befestigen Sie
die Sechskantschraube mit einem 12mm Schraubenschlüssel und schrauben Sie den Gurtknopf an.
Fig. 1
Endknopf
innere Sechskantmutter
2. Installation des NanoMAG Tonabnehmers (bei Sonic Doubleplay Sonic NanoMAG):
Entfernen Sie die Klebeschutzfolie und pressen Sie den Tonabnehmer an das Ende des Griffbretts. Gehen Sie sicher, dass der Tonabnehmer parallel zu den
Bünden sitzt und die Instrumentendecke berührt.
3. Installation des Nanoflex Tonabnehmers:
Entnehmen Sie die Original-Stegeinlage und bohren Sie ein Loch mit 3,1mm Durchmesse an der Ecke der Basssaite des Stegschlitzes (Fig.3). Achten Sie
darauf, das Loch in einem 30-45° Winkel zur Instrumentendecke zu bohren. Beachten Sie hierbei den Verstrebungsverlauf der Instrumentendecke um diese
nicht unnötig zu beschädigen. Säubern Sie anschließend den Stegschlitz gründlich und entfernen Sie den Holzsatub.
Fig. 3
Gitarrendecke
Single
Kabelhalter
Führen Sie den Nanoflex Tonabnehmer durch das gebohrte Loch im Steg und platzieren Sie den Tonabnehmer im Stegschlitz, so dass die Aufschrift "NFX
top" nach oben zeigt und demnach zu lesen ist. Achten Sie darauf, dass die Unterseite der Stegeinlage absolut flach ist, da sonst die einzelnen Saiten einen
unterschiedlichen Lautstärkepegel haben werden. Die Installation des Nanoflex Tonabnehmers hebt die Saitenlage minimal (unter 1mm) an. Um den ur-
srpünglichen Saitenabstand wiederherzustellen, schleifen Sie einfach die Unterseite der Stegeinlage um ca. 0,8mm ab (Fig.4). Setzen Sie die Stegeinalge
wieder in den Stegschlitz und sichern diese vorläufig mit einem Klebeband. Befestigen Sie mit Hilfe des mitgelieferten Single-Kabelhalters das Tonabnehmer-
kabel an der Unterseite der Gitarrendecke möglichst nahe der Bohrung. Die Befestigung des Kabelhalters schützt vor bizarren Akustikgeräuschen (Feed-
back, usw.). Montieren Sie nun den Doppel-Kabelhalter an der Innenseite der Gitarrenzarge. Sichern Sie dort sowohl Endknopf- als auch Tonabnehmerkabel.
Falsch
Fig. 5
Saiten
Steg-
einlage
Pickup
Gitarrensteg
4. Soundhole Fitted Preamplifier Installation:
Die für den Vorverstärker vorgesehene Stelle an der Unterseite der Gitarrendecke schmirgeln Sie vorsichtig mit feinem Sandpapier an. Anschließend säubern
Sie diese Stelle. Bevor Sie den Vorverstärker anbringen, kontrollieren Sie die Höhe der Bracings/Verleistung um festzustellen, ob das angebrachte Klebema-
terial ausreicht. Sollten die Bracings zu hoch sein, kleben Sie die in der Lieferung enthaltenen Klebestreifen auf die am Vorverstärker angebrachten Mar-
kierungen.
Stecken Sie die Tonabnehmerkabel in die 2,5mm Eingangsbuchsen, sowie das Endknopfkabel in die rechteckige Buchse am Vorverstärker. Entfernen Sie
die Klebenschutzfolien und drücken Sie den Vorverstärker vorsichtig an die Unterseite der
Gitarrendecke über dem Schalllloch (Fig.5, 6 & 7). Ziehen Sie die restlichen Saiten auf und
achten Sie beim Stimmen der Gitarre darauf, dass die Stegeinlage nicht von den Saiten in
Richtung Hals gezogen wird.
Verwenden Sie den mitgelieferten Industrieklettverschluss (Velcro), wenn Sie den Vorverstärker
hin und wieder ausbauen möchten. Kleben Sie hierfür die Velcro-Sticker auf die schon am Vor-
verstärker vorhandenen Sticker und befestigen Sie den Preamp auf der Unterseite der Gitarren-
decke über dem Schallloch (Fig.8). Entfernen Sie den Vorverstärker in den ersen 12 Stunden
nach der Installation nicht. Bei dauerhafter Installation kann auf die Velcro-Sticker verzichtet
werden.
Verbinden Sie nun die Gitarre mit einer Verstärkereinheit. Der Vorverstärker schaltet sich auto-
matisch ein, sobald ein passendes Kabel in die Endknopfbuchse gesteckt ist. Um die Batterie
zu schonen, empfehlen wir daher nach Spielende das Kabel wieder herauszuziehen.
