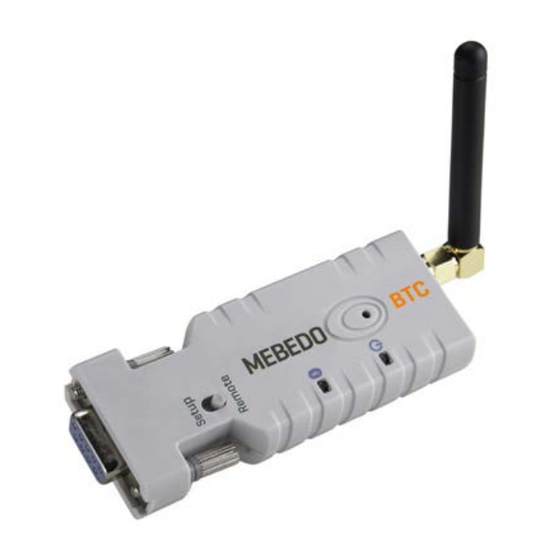

MEBEDO• BTC
Bluetooth Adapter
- Kurzbedienungsanleitung
1) Lieferumfang:
•
MEBEDO BTC
•
Antenne 2,4 GHz
•
Adapterleitung, 9-pol. Sub-D Stecker auf 9-pol
•
Bluetooth-USB-Stick mit Treiber-CD
•
Kurzbedienungsanleitung
•
USB-Anschlusskabel
•
Genderchanger
2) Anwendung
Mit dem MEBEDO BTC können Sie Prüfgeräte, die mit einer seriellen Schnittstelle ausgestattet sind, mit
einem PC, Notebook, oder Tabletcomputer bzw. Smartphone verbinden. Entsprechende Prüfgeräte sind
zum Beispiel Geräte der Reihe SECUTEST. Durch den MEBEDO BTC wird die Datenübertragung vom und
zum Prüfgerät ermöglicht.
Wichtig: Nur wenn Sie den Angaben der Installationsanleitung zum MEBEDO Bluetooth-Adapter folgen und
ausschließlich die von MEBEDO mitgelieferte Hardware wie den Bluetooth-USB-Stick verwenden (siehe
Lieferumfang), können wir Ihnen bei möglicherweise auftretenden Problemen helfen. Dies gilt auch, wenn Ihr
Rechner bereits über einen internen Bluetooth-Adapter verfügt. Die Installationsanleitung finden Sie im
Internet unter: http://www.mebedo.de/btc.
3) Anschluss des MEBEDO BTC an das Prüfgerät
Im Folgenden ist beispielhaft der Anschluss des MEBEDO BTC an einem SECUTEST Gerät und der
nachfolgende Verbindungsaufbau mit einem PC beschrieben.
1) Vorbereitung: Schrauben Sie die mitgelieferte Antenne an den SMA-Antennenanschluss Ihres
MEBEDO BTC.
2) Verbindung mit Prüfgerät: Um den MEBEDO BTC mit dem seriellen RS232 Anschluss des
SECUTEST zu verbinden, benötigen Sie entweder die 9-polige Adapterleitung oder den
Genderchanger. Beide sind im Lieferumfang enthalten. Stecken Sie anschließend den MEBEDO
BTC einfach an den 9-poligen seriellen Anschluss des Prüfgerätes an. Eine separate
Spannungsversorgung ist nicht erforderlich, da der MEBEDO BTC über die serielle Schnittstelle des
SECUTEST versorgt wird.
3) Bringen Sie den Schiebeschalter des MEBEDO BTC nun in die Stellung „REMOTE".
HINWEIS: Bei Prüfgeräten anderer Hersteller ist es gegebenenfalls erforderlich, den Schalter in die Position
„SETUP" zu bringen, um die Kommunikation zwischen MEBEDO BTC und dem Prüfgerät zu ermöglichen.
Die Schalterstellung „SETUP" ist ansonsten nur beim Anschluss an einen Computer zur Konfiguration des
Adapters notwendig.
4) Verbindungsaufbau mit dem Computer
Bitte beachten Sie die ausführliche Installationsanleitung unter http://www.mebedo.de/btc.
–
