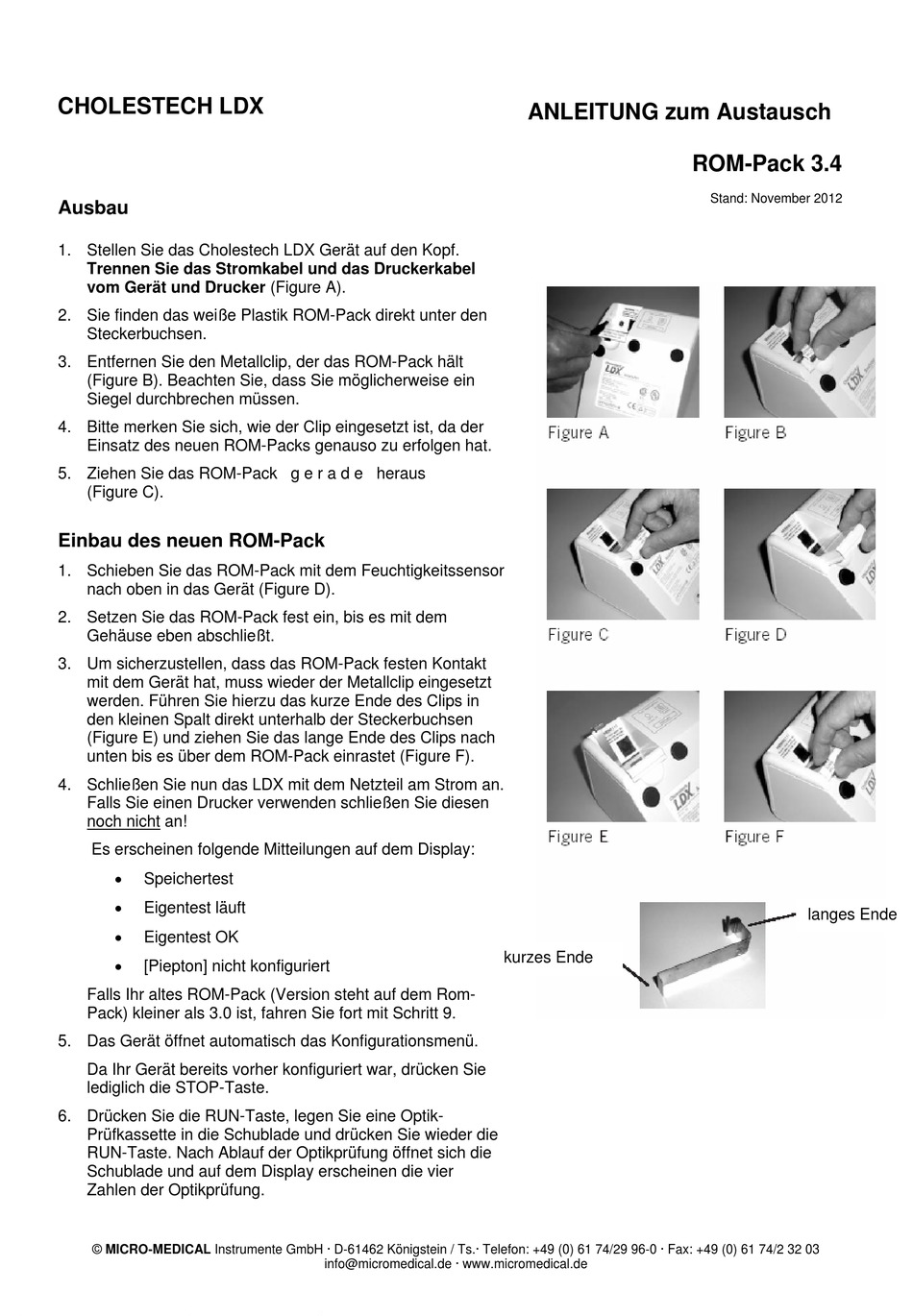

Micro-Medical CHOLESTECH LDX Anleitung

CHOLESTECH LDX
Ausbau
1. Stellen Sie das Cholestech LDX Gerät auf den Kopf.
Trennen Sie das Stromkabel und das Druckerkabel
vom Gerät und Drucker (Figure A).
2. Sie finden das weiße Plastik ROM-Pack direkt unter den
Steckerbuchsen.
3. Entfernen Sie den Metallclip, der das ROM-Pack hält
(Figure B). Beachten Sie, dass Sie möglicherweise ein
Siegel durchbrechen müssen.
4. Bitte merken Sie sich, wie der Clip eingesetzt ist, da der
Einsatz des neuen ROM-Packs genauso zu erfolgen hat.
5. Ziehen Sie das ROM-Pack g e r a d e heraus
(Figure C).
Einbau des neuen ROM-Pack
1. Schieben Sie das ROM-Pack mit dem Feuchtigkeitssensor
nach oben in das Gerät (Figure D).
2. Setzen Sie das ROM-Pack fest ein, bis es mit dem
Gehäuse eben abschließt.
3. Um sicherzustellen, dass das ROM-Pack festen Kontakt
mit dem Gerät hat, muss wieder der Metallclip eingesetzt
werden. Führen Sie hierzu das kurze Ende des Clips in
den kleinen Spalt direkt unterhalb der Steckerbuchsen
(Figure E) und ziehen Sie das lange Ende des Clips nach
unten bis es über dem ROM-Pack einrastet (Figure F).
4. Schließen Sie nun das LDX mit dem Netzteil am Strom an.
Falls Sie einen Drucker verwenden schließen Sie diesen
noch nicht an!
Es erscheinen folgende Mitteilungen auf dem Display:

Speichertest

Eigentest läuft

Eigentest OK

[Piepton] nicht konfiguriert
Falls Ihr altes ROM-Pack (Version steht auf dem Rom-
Pack) kleiner als 3.0 ist, fahren Sie fort mit Schritt 9.
5. Das Gerät öffnet automatisch das Konfigurationsmenü.
Da Ihr Gerät bereits vorher konfiguriert war, drücken Sie
lediglich die STOP-Taste.
6. Drücken Sie die RUN-Taste, legen Sie eine Optik-
Prüfkassette in die Schublade und drücken Sie wieder die
RUN-Taste. Nach Ablauf der Optikprüfung öffnet sich die
Schublade und auf dem Display erscheinen die vier
Zahlen der Optikprüfung.
© MICRO-MEDICAL Instrumente GmbH · D-61462 Königstein / Ts.· Telefon: +49 (0) 61 74/29 96-0 · Fax: +49 (0) 61 74/2 32 03
info@micromedical.de · www.micromedical.de
ANLEITUNG zum Austausch
kurzes Ende
ROM-Pack 3.4
Stand: November 2012
langes Ende
