2.1.2 Elektromagnetisches Schloss

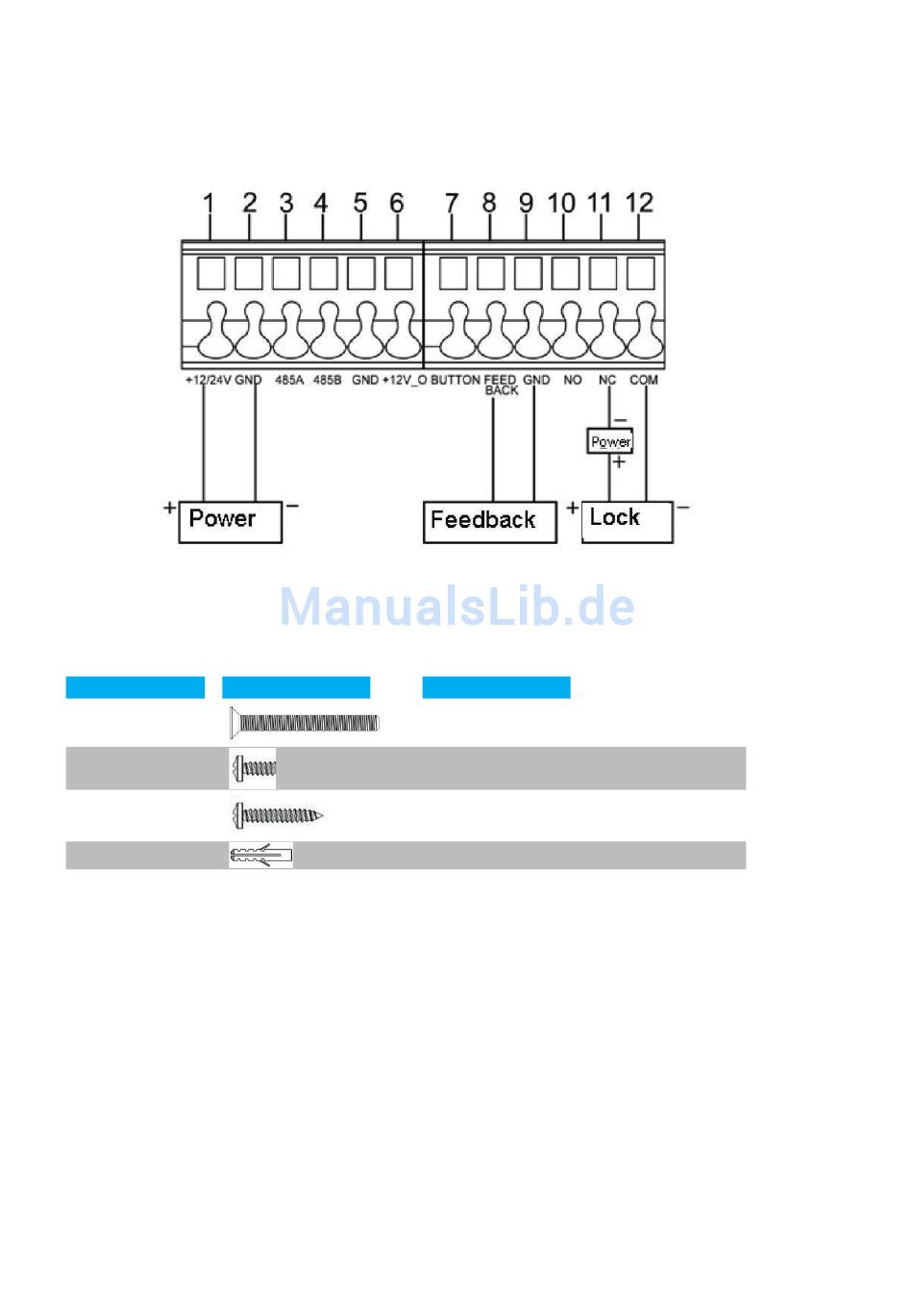

Wenn die Außenstation mit einem elektromagnetischen Schloss verbunden werden soll, muss das
Plus-Kabel an „NC" (Nr. 11) und das Minus-Kabel an „COM" (Nr. 12) angeschlossen werden.
Soll die Außenstation an den Türsensor eines elektromagnetischen Schlosses angebunden werden, so
muss ein Ende mit „FEEDBACK" (Nr. 8) verbunden werden, während das andere an „GND" (Nr. 9)
angeschlossen wird.

2.2 Befestigung Aufputz

Bezeichnung
M4 x 40 Sechskant
Senkkopfschraube
M3 x 6 Kreuzschlitz
Senkkopfschraube
ST3 x 18 Kreuzschlitz
Senkkopfschraub
6 x 30 mm Dübel
Schritt 1: Befestigen Sie die Aufputzdose an der Wand. Bohren Sie dafür Löcher passend für die mit-
gelieferten 6 x 30 mm Dübel. Also Schablone für die Bohrlöcher eignet sich die Aufputzdose. Halten Sie
die an die Wand und markieren sie die Bohrlöcher. Schrauben Sie anschließend die Aufputzdose mit
den ST3 x 18 Kreuzschlitzschrauben fest.
Schritt 2: Halten Sie die Außenstation so in die Halterung, dass die Schraublöcher übereinander liegen.
Fixieren Sie die Außenstation mit den M3 x 6 Kreuzschlitzschrauben an der Aufputzdose.
Schritt 3: Bringen Sie die Frontabdeckung so an das die Schraublöcher übereinander liegen und fixieren
Sie sie mit M4 x 40 Sechskant Senkkopfschrauben.
Hinweis:
• Namensschilder und die Abdeckung sind im Lieferumfang enthalten.
• Die Module der Außenstation sind variabel. In diesem Beispiel sehen Sie einen Aufbau mit 3 Modulen.
• Schließen Sie die Außenstation erst an den Strom an, nachdem alle Module ordentlich verbunden
wurden. Andernfalls werden nachträglich verbundene Module nicht funktionieren.
8
Bild Anzahl
4
4 für jedes Modul
4
4
