testo 316-1 Bedienungsanleitung

Low Batt Signal
If during use the LED switches off and a one sec cyclic audible signal is obtained, replace the
battery within 15 min for continued working.
Changing the battery
- Open housing screw (rear of instrument).
- Insert 9 V block battery. Observe polarisation.
- Close housing.
Note on disposal: Dispose of empty batteries responsibly. Batteries should be placed in plastic
bags to avoid short-circuits.
Technical data
Measuring range: 100 to 10,000 ppm (1 Vol%) CH4
1. Alarm threshold: at max. 200 ppm LED is yellow
2. Alarm threshold: at max. 10,000 ppm LED is red
Battery lifetime: > 5 h with alkali manganese IEC 6LR61
Operating temperature: 4 to 45 °C
Storage/transport
temperature: -20 to +50 °C
Dimensions: 90 x 57 x 42 mm
Weight: Approx. 300 g
Ordering data
testo 316-1, gas leak monitoring instrument with Instruction manual and battery
Case
TopSafe, indestructible protective case with stand
Plastic case to transport and store measuring instrument and accessories
Measuring instrument
conforms with:
2014/30/EU
Part no.
0632.0316
0516.0182
0516.0189
0516.3120
0973 3161 de en 04
testo 316 - 1
Bedienungsanleitung
Überwachungsgerät
zum Aufspüren von Gaslecks.
Das testo 316-1 findet kleinste Leckagen von brennbaren Gasen an Rohrleitungen, Flanschen,
Verschraubungen usw. Das biegbare Sondenrohr erreicht selbst schwer zugängliche Stellen.
Vielseitige Einsatzmöglichkeiten machen das Gasleck-Überwachungsgerät unentbehrlich für jeden
Fachmann.
Nicht an spannungsführenden Teilen messen!
Gerät nicht in Umgebungen über 95 %rF (kondensierend) betreiben.
Zulässige Lager- und Transporttemperatur sowie die zulässige Betriebstemperatur beachten
(z. B. Meßgerät vor direkter Sonneneinstrahlung schützen)!
testo 316-1 nicht einsetzen in geschlossenen Räumen in denen sich Gase zu einem explosiven
Gemisch angesammelt haben.
Sicherstellen, dass die Gaskonzentration 20% UEG nicht übersteigt.
An Frischluft Empfindlichkeit des Sensors einstellen.
Vor der Gaslecksuche grundsätzlich eine Funktionsprüfung durchführen.
Einstellen der Empfindlichkeit des Sensors in gasbelasteter Umgebung verschiebt die
Alarmschwellen nach unten.
Bei unsachgemäßer Behandlung oder Gewaltanwendung erlöschen die Gewährleistungsansprüche!

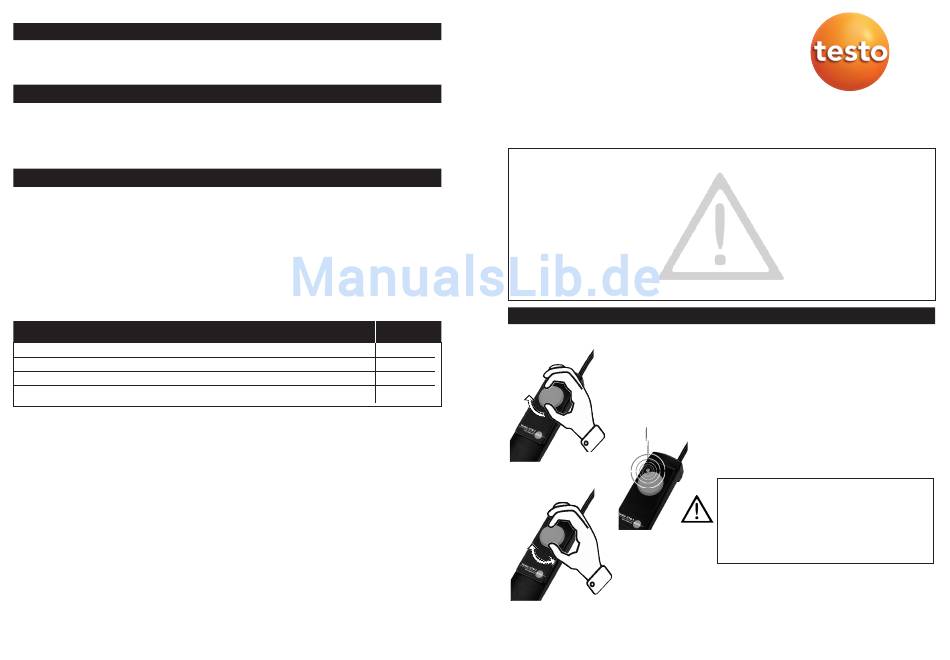

Messen
Einschalten
Betriebsbereitschaft
Grüne LED
Empfindlichkeit einstellen
Einschalten
- Schaltknopf drehen
- Aufheizphase des Sensors beginnt
- LED leuchtet rot
- Alarmsignal ertönt
- Aufheizphase max. 30 sec.
- LED leuchtet grün
- Alarmsignal aus
Betriebsbereitschaft
- Kein Alarmsignal
- LED leuchtet grün
Empfindlichkeit einstellen an Frischluft
- Schaltknopf nach rechts drehen bis akustisches
Signal ertönt.
- Schaltknopf leicht nach links drehen bis Signal
verstummt.
Funktionsprüfung durchführen
- Sensor mit niedrg konzentriertem Gas beauf-
schlagen (max. 10 sec.) oder Sensor anhau-
chen.
- Spricht der Sensor nicht an (kein Alarm), ist
das Gerät defekt und darf nicht mehr verwendet
werden. Gerät muss zur Instandsetzung
in den Service.
Lecksuche durchführen
- Akustisches Signal bei ausströmenden Gas
- Signal wird mit zunehmender Konzentration
schneller
- Alarm > 200 - 10000 ppm
- LED wechselt von grün auf gelb
- Signalton
- Alarm > 10000 ppm
- LED wechselt von gelb auf rot
- Signalton
