468 931 003 476-9
DV1642-00-480/D
06/17
Radiocontrol F
Zentraleinheit, 8-Kanal mit Zeitschaltuhr
Montage- und Bedienungsanleitung
Inhalt
1 Anwendung
2 Merkmale
3 Bedienelemente
3.1 Bedienkonzept
3.2 Menüstruktur
3.3 Tastensperre
4 Funktionsbeschreibung
4.1 Funkverbindung herstellen
4.2 Reichweitentest / Empfangsqualität / Anzeige angelernter Kanäle
4.3 Löschen angelernter Sender
4.4 Signalton bei Alarm
4.5 Fehler bei Funk
4.5.1 Doppeladressierung
4.5.2 Kurzzeitausfälle des Sendesignals
4.5.3 Langzeitausfälle des Sendesignals
4.5.4 Weitere Funkfehler
4.6 Anschluss von Stellantrieben stromlos offen
4.7 Pumpenlogik
4.8 Heizungsseuerung
4.9 Ventilschutz
4.10 Ventiltest
4.11 Heizen/Kühlen-Umschaltung
4.12 Räume von der Kühlung ausnehmen
4.13 Auswahl 230V Eingang (Hyg/Abs) als Hyg oder Abs
4.14 Taupunktabschaltung
4.15 Absenkung aller Ausgänge
4.16 Spannungsausfall
4.17 Reset
4.18 Funktion der Lampen
5 Beschreibung der Uhr
5.1 Datum und Uhrzeit einstellen
5.2 Urlaubstage einstellen
5.3 Programmieren
5.4 Einstellung der Zeitprofile
5.5 Profile ändern
5.6 Zeitpofile den Räumen zuordnen
6 Installation / Inbetriebnahme
6.1 Was tun wenn
7 Technische Daten
8 Kurzanleitung
9 Tabelle 1, Schaltbilder und Beispiele
Achtung !
Das Gerät darf nur durch einen Elektro-Fachmann geöffnet und
gemäß dem Schaltbild im Gerät bzw. dieser Anleitung installiert
werden. Dabei sind die bestehenden Sicherheitsvorschriften zu
beachten. Um die Anforderungen der Schutzklasse II zu erreichen,
müssen entsprechende Installationsmaßnahmen ergriffen werden.
Dieses in den Schaltschrank eingebaute elektronische Gerät dient
der Steuerung von Temperaturreglern und Ventilen ausschließlich
in trockenen und geschlossenen Räumen, mit üblicher Umgebung.
Dieses elektronische Gerät entspricht der EN 60730, es arbeitet
nach der Wirkweise 1C.
1. Verwendung
Die Zentraleinheit wandelt die Informationen der Raumsender
1640-00.500 / 1640-01.500 in Steuersignale für die Ventile um.
Sie bietet zusätzlich Funktionen zur zeitlich begrenzten Veränderung
von Temperaturen. Das Gerät dient zum Schalten von elektrothermi-
schen Stellantrieben und einer Pumpe / Heizung.
2. Merkmale
Allgemein:
• Steckerfertig, zum sofortigen Anschluss an eine 230 V-Steckdose
• Anzeige hinterleuchtet
• 230 V-Stellantriebe direkt anklemmbar
• Heizen/Kühlen-Umschaltung über externes Signal
• Abschalten der Kühlung bei Betauung über externes Signal
(Netzsignal 230 V oder über direkt anschließbaren Tausensor)
• Pumpenlogik potentialfrei (Abschalten der Umwälzpumpe, wenn alle
Ventile geschlossen sind
• Heizungssteuerung über potentialfreien Kontakt
• Ventiltest-Funktion
• Ventil-/Pumpenschutz zuschaltbar (verhindert festsitzen)
• Programmierung bei abgenommenem Deckel möglich
(nur wenn Gerät von Netz getrennt ist)
Uhr
• 8-Kanal Uhr für bis zu 8 verschiedene Zeitzonen
• voreingestellte Echtzeituhr, keine Einstellung nötig
• automatische Sommer/Winterzeit Umschaltung
• 6 Zeitprofile, alle frei einstellbar
• Urlaubsfunktion (Absenkung für max. 200 Tage)
Funk
• 8 Empfangskanäle in einem Gehäuse
• Ein Sender kann mehrere Empfängerkanäle steuern
• Selbstlernende Adresseinstellung durch „Lern-Modus" im Sender
• Eine Signallampe je Ausgang, signalisiert Relaiszustand, Störungen
usw.
• Akustisches Signal bei Störungen
• Überwachung gültiger Adressierungen
• Überwachung des Senders (wird längere Zeit vom Sender nichts emp-
fangen, z. B. wenn die Batterie leer, wird der Ausgang mit 30 % der
Zeit eingeschaltet und die Signallampe blinkt)
• Anzeige der Feldstärke

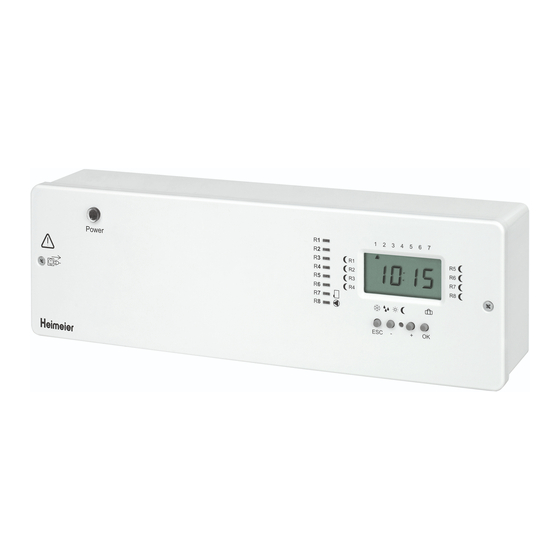

3. Bedienelemente
R 1 ... R 8
Funk-Anzeigen für Räume
an Lampen
Ein = Relais ist an s. 4.1
blinkend = Störung s. 4.5
R1... R8
Anzeige von Normal oder Absenktempe-
an Display
ratur für den jeweiligen Raum
Mond = Absenktemperatur
Kein MOND = Normaltemperatur
1...7
Wochentag
ESC
Zurück
- / +
Ändern von Werten
OK
Bestätigung
P
Kühlen ist aktiv
®
Betauung erkannt
ê
Normaltemperatur (beim Progr.)
ë
Absenktemperatur (beim Progr.) oder
Absenkeingang ist aktiv
ß
Urlaubsfunktion
Raum 7 heizt oder Heizung ist aktiviert
Raum 8 heizt oder Pumpe läuft
Anzeige im Grundzustand:
• aktueller Wochentag (1 = Montag)
• Uhrzeit
• Räume mit abgesenkter Temperatur, hier R1, R3, R5, R7
Soll bei abgenommenem Deckel programmiert werden (nur vom Ins-
tallateur, Flachbandkabel vom Lastteil abziehen), die Taste OK kurz drü-
cken bis die Anzeige erscheint.
3.1 Bedienkonzept
- /+
bewegen durch die Menüs
Ändern von Werten
OK
Menü aktivieren
Wert speichern
ESC
Abbrechen oder einen Schritt zurück
Aktivierte Menüs werden nach 10 Minuten beendet ohne die
aktuelle Änderung zu Speichern.
3.2 Menüstruktur
10:15
Grundzustand, aktuelle Uhrzeit, : blinkt
CLOC
Einstellen der Zeit
HOL
Einstellen von Urlaubstagen
(regelt auf die Absenktemperatur)
CodE
Sicherung gegen unbeabsichtigtes ändern
ProG
Programmieren
Pr:Pr
Einstellen Profil
Pr:ro
Einstellen Räume
Funk
Einstellen Funk
LErn
Verbindungen anlernen
dIST
Test Funkreichweite
dEL
Löschen alle Verbindungen
InST
Installateur Einstellungen
A:In
Invertieren der Ausgänge
(für Ventile stromlos offen)
uE:TE
Ventil-Test
uE:Sc
Ventil-Schutz
no:Co
Räume vom Kühlen ausnehmen
HY:Ab
Hygrostat oder Absenkung
3.3 Tastensperre
Um falsche Einstellungen zu vermeiden ist das Gerät mit einer
Tastensperre ausgestattet. Nur Einstellungen der Uhrzeit und der An-
zahl der Urlaubstage sind nicht durch die Tastensperre geschützt.
Die Tastensperre wird wie folgt aufgehoben:
- /+
drücken bis CodE blinkt
Taste
OK
zum Bestätigen für ca. 5 Sekunden drücken
Die Tastensperre ist danach für 1 Stunde augeschaltet. Die Anzeige
CodE erscheint innerhalb dieser Zeit nicht im Display.
In der folgenden Funktionsbeschreibung werden die notwendigen
Eingaben, die zur gewünschten Funktion führen folgendermaßen
angegeben z. B.:
Taste + drücken bis (CodE) ➜ Funk (OK) ➜ LErn erscheint
Das (OK) bedeutet drücken der OK-Taste.
4. Funktionsbeschreibung
Die Zentraleinheit wandelt die Funksignale der Raumsender in Steuersi-
gnale für elektrische Verbraucher z. B. Stellantriebe um. Die Verbraucher
werden über Relais geschaltet, Schaltzustandsanzeige erfolgt durch die
jeweilige Signallampe.
Schaltverhalten der Relais siehe Installationsanleitung des Raumsen-
ders, Punkt Funktionsbeschreibung.
Über die eingebaute 8-Kanal Uhr kann die Temperatur der Räume zeit-
lich beeinflusst werden.
4.1 Funkverbindung herstellen
Bis zu 8 Raumsender steuern einen oder mehrere Kanäle (1...8) für für
Heizen/Kühlen EIN/AUS (ggf. leuchtet der Kanal 7, 8, siehe 4.7, 4.8).
An jeden Ausgang können ein oder mehrere Stellantriebe angeschlos-
sen werden. Beispiel siehe Bild 1, 2.
Herstellen einer Funkverbindung erfolgt in folgenden Schritten:
a) Am Sender des jeweiligen Raumes den „Lern-Modus" einstellen (sie-
he Bedienungsanleitung des Senders)
b) Am Empfänger den gewünschten Kanal in den „Lern-Modus" brin-
gen, dazu:
+
drücken bis (CodE) ➜ Funk (OK) ➜ LErn erscheint.
Taste
OK
bereits angelernte Kanäle werden an den LEDs an-
gezeigt
Kanal 1 und Pfeil bei R1 blinken, F0 L wird angezeigt
-/+
zum Ändern des Kanals
bis die Lampe des gewünschten Raumes blinkt
OK
um den Anlernvorgang zu starten
Kanal LED und Raumpfeil blinken, die Stelle vor L
zählt im Sekundentakt hoch, z.B.: F1:9L. Die gerade
empfangene Feldstärke wird angezeigt, es piepst.
Wenn der Sender erkannt ist, stoppt blinken und piepsen,
der Kanal-Pfeil bleibt stehen (als Hinweis welcher Kanal ge-
rade angelernt wurde).
c) Am Sender den Lernmodus beenden
Zum Anlernen des nächsten Raumes Punkt a) durchführen
und am Empfänger den zugehörigen Kanal mit
Um mehrere Empfangskanäle dem gleichen Sender zuzu-
ordnen, den Sender im Lernmodus belassen und die jeweili-
gen Kanäle nacheinander anlernen.
ESC
zum Beenden
Anzeige der Feldstärke
F3 = gut
F2 = mittel
F1 = schlecht
F0 = kein Signal
Hinweis:
• Nach 10 Min. ohne Tastendruck wird die Funktion automatisch abge-
brochen ➜ Grundzustand
• Ein Kanal sollte nach ~ 30 Sek angelernt sein.
• durch Anlernen von Kanal 8 wird die Pumpenlogik abgeschaltet.
• durch Anlernen von Kanal 7 wird die Heizungssteuerung abgeschaltet.
• Ein Sender kann mehrere Empfangskanäle steuern (mehr Ventile je
Sender)
4.2 Reichweitentest / Empfangsqualität / Anzeige
angelernter Kanäle
Jeder Kanal verfügt über eine Feldstärkenanzeige über die eine Ab-
schätzung der Empfangsqualität/Reichweite möglich ist.
+
Taste
drücken bis (CodE) ➜ Funk (OK) ➜ dIST erscheint
a)
Hinweis: Nicht möglich bei abgenommenem
Deckel
OK
bereits angelernte Kanäle werden an den LEDs an-
gezeigt.
Kanal 1 und Pfeil bei R1 blinken, die zuletzt empfan-
gene Feldstärke wird angezeigt. z.B.: F1:dI
- /+
zum Ändern des Kanals
Kanal LED und Raumpfeil blinken, die Feldstärke
wird angezeigt
Anzeige der Feldstärke siehe 4.1
Die Feldstärke der empfangen Signale wird ange-
zeigt (F1...F3). F0 wenn nichts empfangen wird (z. B.
in den Sendepausen)
b) Durch Entfernen des Senders vom Empfänger und Hin- und Herdrehen
der Solltemperatur kann so die maximale Reichweite ermittelt werden.
4.3 Löschen angelernter Sender
Um alle Funkverbindungen zu löschen:
+
Taste
drücken bis (CodE) ➜ Funk (OK) ➜ dEL erscheint.
OK
bereits angelernte Kanäle werden an den Ka-
nal-LEDs angezeigt
Anzeige dEL blinkt
OK
um alle Kanäle zu löschen
4.4 Signalton bei Alarm
Bei Alarm wird ein Signalton gemeldet (nur zwischen 10:00... 20:00 Uhr).
Wird während Alarm die OK Taste gedrückt, wird der Ton abgeschaltet
bis der Fehler behoben ist. Tritt ein weiterer Fehler auf, wird der Alarm
wieder signalisiert.
4.5 Fehler bei Funk
Bei Auftreten von Störungen wird Alarm ausgelöst.
Dabei blinkt die Signallampe des jeweiligen Kanals, ggf. ertönt ein
Signalton. Eine Fehlermeldung erscheint.
4.5.1 Doppeladressierung (Er:do)
Hier wird Er:do angezeigt und der betreffende Kanal blinkt. Das Signal
ertönt.
Beseitigung durch Neuanlernen einer der beiden Raumsender. Der Aus-
gang wird mit 30% Stellgröße geschaltet.
-/+
wählen.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Imi Heimeier Radiocontrol F

  • Seite 1 Bestätigen für ca. 5 Sekunden drücken Die Tastensperre ist danach für 1 Stunde augeschaltet. Die Anzeige CodE erscheint innerhalb dieser Zeit nicht im Display. Radiocontrol F In der folgenden Funktionsbeschreibung werden die notwendigen Eingaben, die zur gewünschten Funktion führen folgendermaßen angegeben z.
  • Seite 2: Beschreibung Der Uhr

    Wenn Kühlen aktiv ist, wird der Pfeil beim Symbol P angezeigt. trieb geschaltet und das eingestellte Programm wird bearbeitet. Wenn Er:SE 4.5.2 Kurzzeitausfälle des Sendesignals ( z. B. 1 Tag eingestellt ist, wird um Mitternacht dieses Tages in Automatik Hinweis: Bei Kühlen erfolgt keine Temperaturanhebung. Die Uhr Wird vom Raumsender, im Bereich eine Stunde bis ca.
  • Seite 3: Technische Daten

    6. Installation / Inbetriebnahme 8. Kurzanleitung Montage: Funktionen des Funk Kapitel Aktion • Nur im Elektro- oder Heizkreisverteiler auf Hutschiene CODE OK für 5 ~ Sekunden drücken zum Akzeptieren (ist dann 1h gültig) • Die Einbaulage ist beliebig Funkverbindung herstellen, Schaltausgang Sender in Lernmodus bringen (siehe Anleitung des Senders) •...
  • Seite 4 Tabelle 1: Wenn die Funkverbindung nicht funktioniert... Folgendes Prüfen Nein 1. Zentraleinheit: Leuchtet die runde Powerlampe ? weiter mit 2 Netzversorgung prüfen ggf. Sicherung tauschen 2. Zentraleinheit: Blinkt eine Kanal – 1...8 Signallampe? Doppeladressierung siehe 4.5.1 oder Ist der Warnton zu hören? (ggf. erst nach einer Std.) Sender-Signal fehlt weiter mit 3 weiter mit 5 3.
  • Seite 5: Operating Principles

    Press key until (Code) Funk (OK) LErn is visible. Radiocontrol F (OK) means press OK key. receiver, 8-channel with timer 4. Functional description Installation and Operation Instructions This central unit converts the radio signals from the room controller into...
  • Seite 6 Note: In the cooling mode, there is no increased temperature setting; (Er:SE) ß 4.5.2 Short-term failures of transmitted signal 5.2 Setting the holiday function the timer is not used for this. If no control signal is received from the transmitter for a period between The rooms can be reduced in temperature to the value selected at their For heating (winter operation) Er:SE...
  • Seite 7: Installation / Start-Up

    6. Installation / start-up 8. Brief manual Radio functions Chapter Action Installation: • Only in the electrical or heating circuit junction box on DIN (i.e. “top-hat OK for 5 Sec to accept (code is valid for 1 h). CODE section”) rails Establish the radio link, switch output Set the transmitter to the learning mode •...
  • Seite 8 Table 1: If the radio link does not operate …... Test as follows 1 Receiver: is the round signal lamp on? Continue at 2 Check mains power supply, renew fuse inside receiver if necessary 2. Receiver: Is a channel (1...8) signal lamp flashing Duplicate address;...

Inhaltsverzeichnis
