Kontrollwiegen von Teilen v1.0

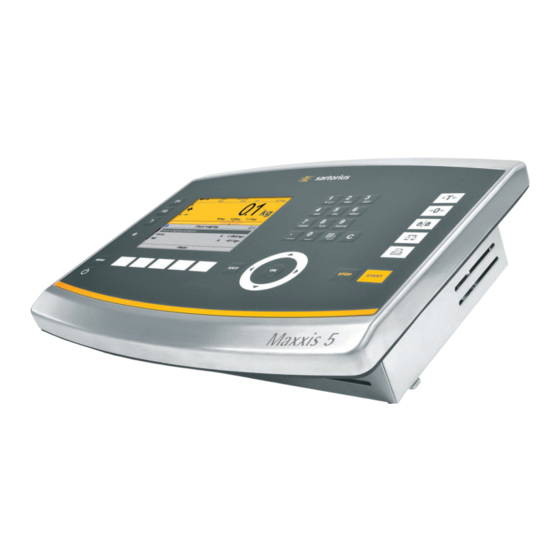

Bedienungsanleitung Maxxis 5
Juni 2013 - Version 1.0
Herausgeber:
© Bayerische Waagenbau-Werkstätte Althaus GmbH, Diessen, Deutschland
Diese Dokumentation darf ohne vorherige schriftliche Zustimmung der Bayerischen Waagenbau-
Werkstätte GmbH weder teilweise noch ganz reproduziert, gespeichert oder in irgendeiner Form
oder mittels irgendeines Mediums übertragen, wiedergegeben oder übersetzt werden.
Wichtige Hinweise:
Diese Dokumentation wurde mit größter Sorgfalt hinsichtlich des korrekten technischen Inhalts erarbeitet bzw.
zusammengestellt. Die Bayerische Waagenbau-Werkstätte GmbH übernimmt jedoch grundsätzlich keinerlei
Haftung für Schäden, die aufgrund von in dieser Dokumentation eventuell enthaltenen Fehlern oder fehlenden
Informationen resultieren.
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Sartorius Maxxis 5
Inhaltszusammenfassung für Sartorius Maxxis 5
- Seite 1 Kontrollwiegen von Teilen v1.0 Bedienungsanleitung Maxxis 5 Juni 2013 - Version 1.0 Herausgeber: © Bayerische Waagenbau-Werkstätte Althaus GmbH, Diessen, Deutschland Diese Dokumentation darf ohne vorherige schriftliche Zustimmung der Bayerischen Waagenbau- Werkstätte GmbH weder teilweise noch ganz reproduziert, gespeichert oder in irgendeiner Form oder mittels irgendeines Mediums übertragen, wiedergegeben oder übersetzt werden.
-
Seite 2: Inhaltsverzeichnis
Kontrollwiegen von Teilen v1.0 Inhalt Einführung ............................... 3 Überblick ..............................6 Ablauf ..............................6 Bedienung ..............................7 Start des Programmes ..........................7 Programmablauf ............................8 Konfiguration ............................11 Waage WP-A ............................11 Waage WP-B ............................11... -
Seite 3: Einführung
Kontrollwiegen von Teilen v1.0 Einführung Zu diesem Handbuch Diese Dokumentation beschreibt die Aufgaben und Bedienung der kontrollierten Stückzahlermittlung. Erklärung der Symbole Informationen, die die Sicherheit betreffen, sind speziell markiert: WARNUNG Wenn Sie eine so gekennzeichnete Warnung nicht beachten, können ernsthafte Verletzungen oder Tod die Folge sein. - Seite 4 Kontrollwiegen von Teilen v1.0 Klassifizierung von explosionsgefährdeten Räumen (Einteilung in Zonen, Explosionsgruppen, Temperaturklassen, etc.) obliegt in jedem Fall dem Betreiber der Anlage. Hierzu kann die Hilfe lokaler Gewerbeaufsichtsbehörden oder der Technischen Überwachungsvereine in Anspruch genommen werden! WARNUNG Schalten sie die Anlage vor notwendigen Eingriffen oder Arbeiten immer stromlos, Lebensgefahr! ACHTUNG Beachten sie die Sicherheitshinweise und Beschreibung der zur Gesamtanlage gehörenden...
- Seite 5 Kontrollwiegen von Teilen v1.0 gelesen haben und mit der Arbeitsweise des Gerätes vertraut sein. Diese Sicherheitshinweise muss der Betreiber ggf. ergänzen. Das Bedienpersonal ist entsprechend einzuweisen. Bei Verwendung elektrischer Betriebsmittel in Anlagen und Umgebungsbedingungen mit erhöhten Sicherheitsanforderungen sind die Auflagen gemäß den zutreffenden Errichtungsbestimmungen zu beachten.
-
Seite 6: Überblick
Kontrollwiegen von Teilen v1.0 Überblick Mit diesem Programm wird das Gewicht von Teilen, die nacheinander in den Behälter auf der Waage gelegt werden kontrolliert. Die Kontrollwiegung kann auf den zwei angeschlossenen Waagen gleichzeitig ablaufen. Eine Signalampel signalisiert pro Waage das Ergebnis der Kontrolle. Grünes Licht Behältergewicht in Ordnung, danach Gewicht der aufgelegten Teile in Ordnung Rotes Licht... -
Seite 7: Bedienung
Kontrollwiegen von Teilen v1.0 Bedienung Die Anzeige- und Bedienelemente des Waagenterminals sind im Handbuch des Gerätes auf der mitgelieferten CD beschrieben. Das Programm wird mit den benutzerdefinierten Tasten unterhalb des Bildschirms bedient. Ausnahme ist eine reine Menüdarstellung. Navigationstasten ‚oben‘ und ‚unten‘ Auswahl einer Zeile Taste ‚OK‘... -
Seite 8: Programmablauf
Kontrollwiegen von Teilen v1.0 Programmablauf Auf dem Bildschirm werden beide Waagen mit den vorgegebenen Parametern und die Information, in welchem Bearbeitungsschritt sich das Programm gerade befindet dargestellt. Die Tasten haben folgende Bedeutung K_WP-A Konfiguration Teile Waage WP-A K_WP-B Konfiguration Teile Waage WP-B Ende Programmende nach Passworteingabe... - Seite 9 Kontrollwiegen von Teilen v1.0 Es wurde ein weiteres Teil in den Behälter gelegt, dessen Gewicht zu gering ist. Dieses Teil muss nun wieder aus dem Behälter genommen werden. Es bleibt nach der Entnahme des ungültigen Teiles bei der vorherigen Anzahl und das grüne Licht signalisiert wieder Bereitschaft zum Wiegen.
- Seite 10 Kontrollwiegen von Teilen v1.0 Die Waage wurde entlastet und das Tara zurückgenommen. Jetzt kann wieder ein Behälter auf die Waage gestellt werden und kontrolliert mit Teilen gefüllt werden.
-
Seite 11: Konfiguration
Kontrollwiegen von Teilen v1.0 Konfiguration Waage WP-A Hier werden die Parameter für die Kontrollwiegung eingegeben oder verändert. Minimalgewicht Behälter Über diesem Gewicht wird der Behälter akzeptiert Minimalgewicht Teil Untere Gewichtsgrenze eines Teiles Maximalgewicht Teil obere Gewichtsgrenze eines Teiles Gesamtanzahl Teile Soll-Anzahl im Behälter Ende Zurück ins Programm...
