Netzwerk­installation - Qundis Q Node 5 Rnn5 Bedienungs- Und Installationsanleitung

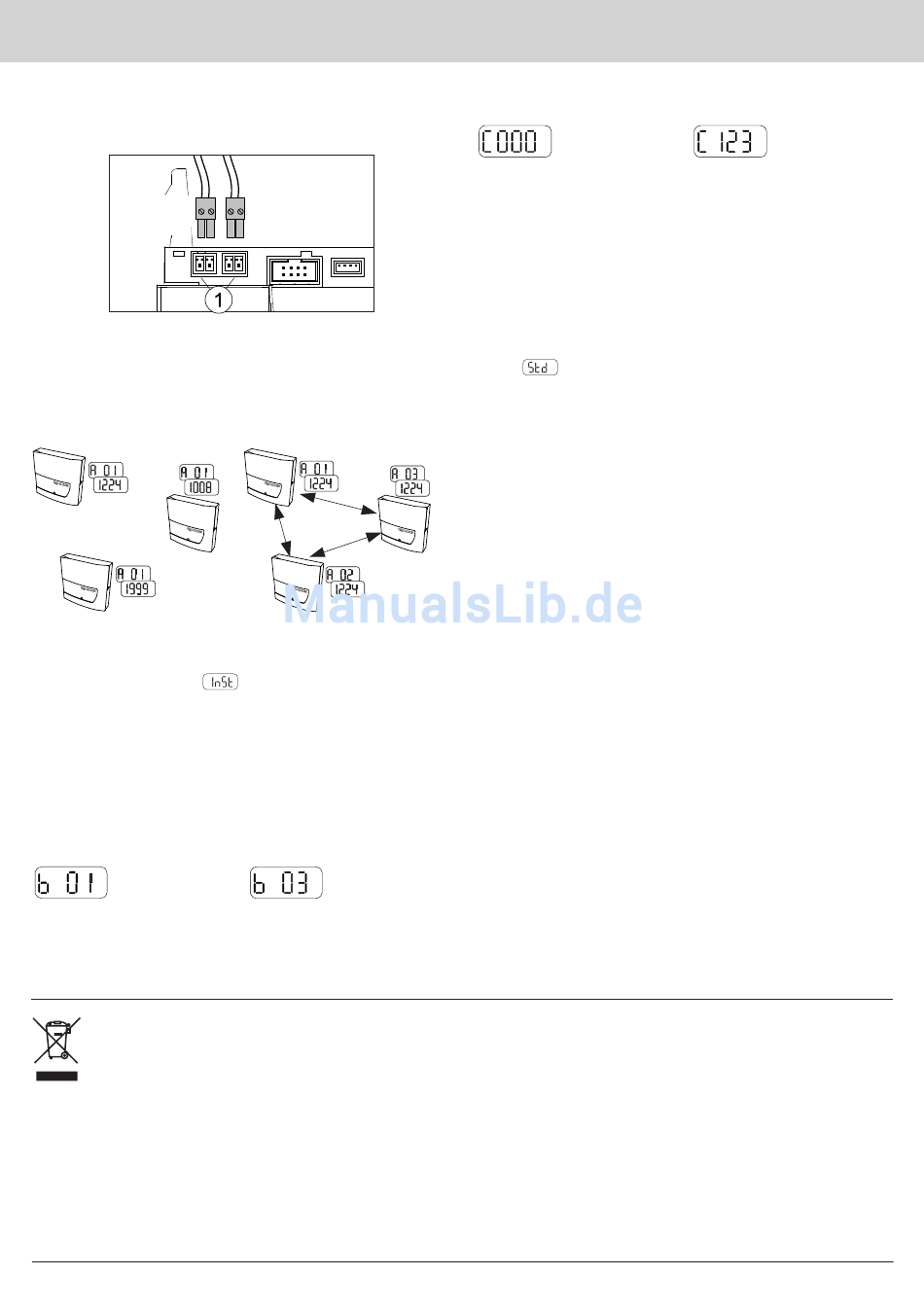

M-Bus Anschluss
An jedem Netzwerkknoten kann der M-Bus vorübergehend oder
dauerhaft (fest installiert) mit Hilfe eines Steckers an einem der zwei
Steckverbinder für den M-Bus-Serviceanschluss (1) angeschlossen
werden. Der Stecker ist Bestandteil des Lieferumfangs.
M-Bus
Festanschluss
Verplombung
Nach Abschluss der Inbetriebnahme ist der Netzwerkknoten mit
der mitgelieferten Plombe zu sichern. Die Plombe wird in die Plom-
bieröffnung an der rechten Seite des Netzwerkknotens eingesetzt.
Netzwerkinstallation
An einem Netzwerkknoten RNN5 wird die rote MODE Taste gedrückt.
Die Taste muss länger als 2 Sekunden gedrückt werden. Durch die-
sen Tastendruck geht der Netzwerkknoten in den Installationsmodus
(erkennbar an der Anzeige
Leuchtdiode an der Frontseite). Dieser Netzwerkknoten konfiguriert
dann automatisch alle später hinzukommenden Netzwerkknoten, die
im Installationsmodus sind, zu einem Funknetzwerk.
Drei Netzwerkknoten vor der
Netzwerkinstallation:
Die Anzeigeebene A zeigt abwech-
selnd unterschiedliche Funkprimär-
adressen und Netzwerknummern
(entsprechend dem Auslieferungs-
zustand der RNN5).
Vor der Netzwerkinstallation:
Anzeigeebene B zeigt jeweils ei-
nen Netzwerkknoten
