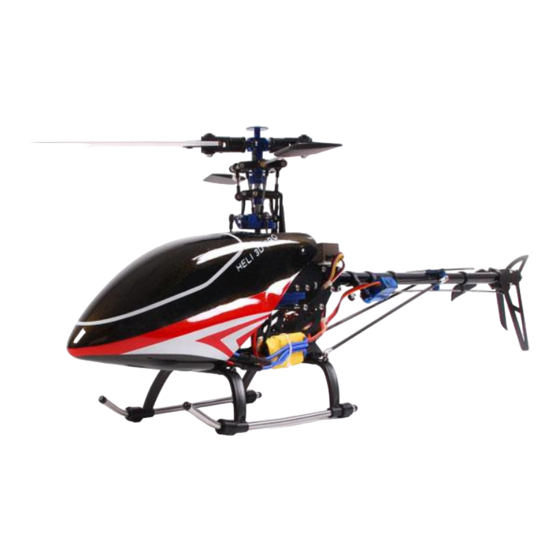

Tarot FLASHER 450 3D Benutzerhandbuch

Vorschau ausblenden

Quicklinks

Diese Anleitung herunterladen
WWW.WOELK-RCMODELLBAU.DE
FLASHER 450 3D
Benutzerhandbuch
Version 1
pdfMachine by Broadgun Software - Einfach genial, genial einfach!
Erstellen Sie in Sekundenschnelle qualitativ hochwertige PDF-Dokumente ohne vom Original-Dokument abzuweichen.
1
Die Anwendung von pdfMachine ist so einfach wie das Ausdrucken eines Windows-Dokumentes und kann aus fast
jeder beliebigen Software heraus angewandt werden.
Ein Muss für jeden Windows-User!
loading

Inhaltszusammenfassung für Tarot FLASHER 450 3D

  • Seite 1 WWW.WOELK-RCMODELLBAU.DE FLASHER 450 3D Benutzerhandbuch Version 1 pdfMachine by Broadgun Software - Einfach genial, genial einfach! Erstellen Sie in Sekundenschnelle qualitativ hochwertige PDF-Dokumente ohne vom Original-Dokument abzuweichen. Die Anwendung von pdfMachine ist so einfach wie das Ausdrucken eines Windows-Dokumentes und kann aus fast jeder beliebigen Software heraus angewandt werden.
  • Seite 2 WWW.WOELK-RCMODELLBAU.DE Inhaltsverzeichnis Inhaltsverzeichnis ..............................2 Benutzerhinweise ............................3 Anwendung dieses Benutzerhandbuchs ....................3 Warnzeichen und Gefahrensymbole ....................3 Sicherheitshinweise ............................4 2.1 Allgemeine Regeln für Heli-Besitzer ......................5 Werkzeuge und Komponenten für den Wartungseinsatz ..................6 ACHTUNG 3D Einstellung am Sender des FLASHER 450 ................. 7 MODE 1 –...

  • Seite 3: Produkteigenschaften

    WWW.WOELK-RCMODELLBAU.DE 1. Benutzerhinweise 1.1 Anwendung dieses Benutzerhandbuchs Lesen Sie das Benutzerhandbuch vollständig durch, bevor Sie den Helikopter montieren und das erste Mal fliegen. Das Benutzerhandbuch ist ein Teil des Produktes. Bewahren Sie es gut erreichbar auf. Sie werden es immer wieder brauchen, um sich über Wartung und Einstellungen zu informieren.
  • Seite 4 WWW.WOELK-RCMODELLBAU.DE 2. Sicherheitshinweise Gefahr Hauptrotorblätter, die sich drehen, können Personen schwer verletzen. Nur in die Nähe des Helikopters gehen, wenn sich kein Teil an ihm dreht. Warnung Ferngesteuerte Modelle sind geneigt aus verschiedenen Gründen abzustürzen (mangelnde Wartung, Pilotenfehler, Frequenzstörungen). Nur in sicheren Gegenden fliegen. Fernhalten vor anderen Menschen. Warnung Das Modell regelmäßig warten.
  • Seite 5 WWW.WOELK-RCMODELLBAU.DE 2.1 Allgemeine Regeln für Heli-Besitzer 1. Passenden Ort zum fliegen finden: R / C Helikopter fliegen mit hoher Geschwindigkeit und bergen deshalb potentiell eine Gefahr. Suchen Sie eine passendes Gebiet, bestehend aus flachem, glatten Grund, ein klares offenes Feld oder einen großen offenen Raum, wie z.B.
  • Seite 6 WWW.WOELK-RCMODELLBAU.DE Werkzeuge und Komponenten für den Wartungseinsatz Gewindesicherung (Sicherungslack) Den mittelfesten Sicherungslack auf alle Schrauben tupfen, die in metallene Teile geschraubt werden. Der Sicherungslack sollte nicht-endfest sein. Bei Fragen wenden Sie sich bitte an den Hersteller oder Verkäufer. Werkzeug Sie brauchen die folgenden Werkzeuge zum Warten des FLASHER 450 * Spitzzange * Steckschlüssel * Seitenschneider...
  • Seite 7 WWW.WOELK-RCMODELLBAU.DE 3. ACHTUNG 3D Einstellung am Sender des FLASHER 450 Wichtig vor dem einschalten des Senders und des Hunschraubers. Achten Sie immer darauf das der Gashebel ganz nach unten steht = Standgas. Achten Sie darauf das der immer nach hinten steht wie auf der folgenden Abbildung zusehen ist.
  • Seite 8 WWW.WOELK-RCMODELLBAU.DE 4. MODE 1 – 4 einstellen Sie können bei diesem Sender den Mode 1 – 4 unstellen. Wenn Sie beim Kauf schon einen Mode bei der Bestellung angebgeben haben brauchen Sie hier keine Einstellungen vorzunehmen. Wenn Sie den Sender umstellen möchten, so erst einmal dies im Sender programmieren. 1.
  • Seite 9 WWW.WOELK-RCMODELLBAU.DE Motor-Regler Gas- Nick-Servo Nick- Roll-Servo Roll- Roll-Servo Roll- Heck- Heck-Servo Motor-Regler Gas- Nick-Servo Nick- Roll-Servo Roll- Roll-Servo Roll- Heck- Heck-Servo pdfMachine by Broadgun Software - Einfach genial, genial einfach! Erstellen Sie in Sekundenschnelle qualitativ hochwertige PDF-Dokumente ohne vom Original-Dokument abzuweichen. Die Anwendung von pdfMachine ist so einfach wie das Ausdrucken eines Windows-Dokumentes und kann aus fast jeder beliebigen Software heraus angewandt werden.
  • Seite 10 WWW.WOELK-RCMODELLBAU.DE 5. Rotorkopf – Anlenkgestänge Einstellung Überprüfung und Einstellung der Anlenkgestänge Linkage Rod Identification Chart Bez. Abstand Beschreibung Menge Mitte zu Mitte 20 mm Paddel zum Rotorblatt 23,52 mm Paddel zum Pitchkompensator 31,5mm Roll-Servo zu Taumelscheibe 42 mm Taumelscheibe und Paddel Mixer 45,4 mm Roll/Nick-Servo zu Taumelscheibe...
  • Seite 11 6. 5E Gas und Pitch Kurven-Einstellung Dieses Kapitel erklärt das Einstellen von Gas und Pitch für den FLASHER 3D. Pitch Einstellen HINWEIS: Den Pitch mit einer Pitchlehre einstellen. Den gesamten Pitch-Bereich messen. Alle Servo-Ruderarme müssen in 90 Grad zur Hauptachse stehen, wenn der Steuerknüppel Gas in Mittelstellung steht Hauptrotorblätter auf 0 Grad-Stellung bringen.
  • Seite 12 Rotorblätter auswuchten: Entweder mit einer Rotorblatt-Waage, die der Fachhandel anbietet, auswiegen oder die Rotorblätter an den Haltebohrungen mit einer Gewindestange (5 cm lang, M3) und zwei Muttern zusammenschrauben (siehe Abbildung oben). Die zwei Enden der Gewindestange auf zwei Erhöhungen legen, so dass die Rotorblätter frei wippen können.
  • Seite 13 7. Wartungs- und Inspektionsleitfaden Sie müssen den Helikopter regelmäßig warten. Nur so bleibt er in einem optimalen Zustand und behält seine Flugfähigkeit bei. Der Besitzer muss sich genau an die Vorgaben des Herstellers bezüglich Einstellung und Zusammensetzen der Komponenten halten. Warten Sie das Modell regelmäßig, um Unfälle zu vermeiden und um optimale Flugfähigkeit beizubehalten.
  • Seite 14 Allgemeine Wartungs-Hinweise ! Achten Sie während der Montage darauf, dass sich die Teile, die verbunden werden, sanft bewegen können und vermeiden Sie zu großes Spiel oder zu enge Verschraubungen beweglicher Teile. Halten Sie das nicht ein, führt es zu geringer Flugstabilität. Zu schwergängige Gelenke führen zu schnellerem Verschleiß können brechen und es kann zum Abstürzen führen.
