Wir bedanken uns für den Kauf des Phono-Vorverstärkers Tube Box SE von Pro-Ject Audio Systems.
Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung.
Besonders wichtiger Hinweis
Wählen der Betriebsart MM oder MC
Je nach Konstruktionsprinzip Ihres Tonabnehmers ist die Tube Box SE in der Betriebsart MM (Moving Magnet)
oder MC (Moving Coil) zu verwenden.
Da die meisten Tonabnehmer nach dem MM (Moving Magnet)-Prinzip arbeiten, ist die Tube Box SE auf die
Betriebsart MM voreingestellt. Ob Ihr Tonabnehmer ein MM- oder ein MC-Tonabnehmer ist, entnehmen Sie
bitte dessen Bedienungsanleitung. Auch den für ein MC-System empfohlenen Abschlusswert erfahren Sie aus
der Anleitung. Im Zweifel fragen Sie Ihren Fachhändler um Rat.
Folgende Einstellungen stehen zur Verfügung:
MM / 47 kOhm
MC/ 100 Ohm
MC/ 220 Ohm
MC/ 1kOhm
Die Schiebeschalter am Geräteboden wählen die
verschiedenen Betriebsarten an.

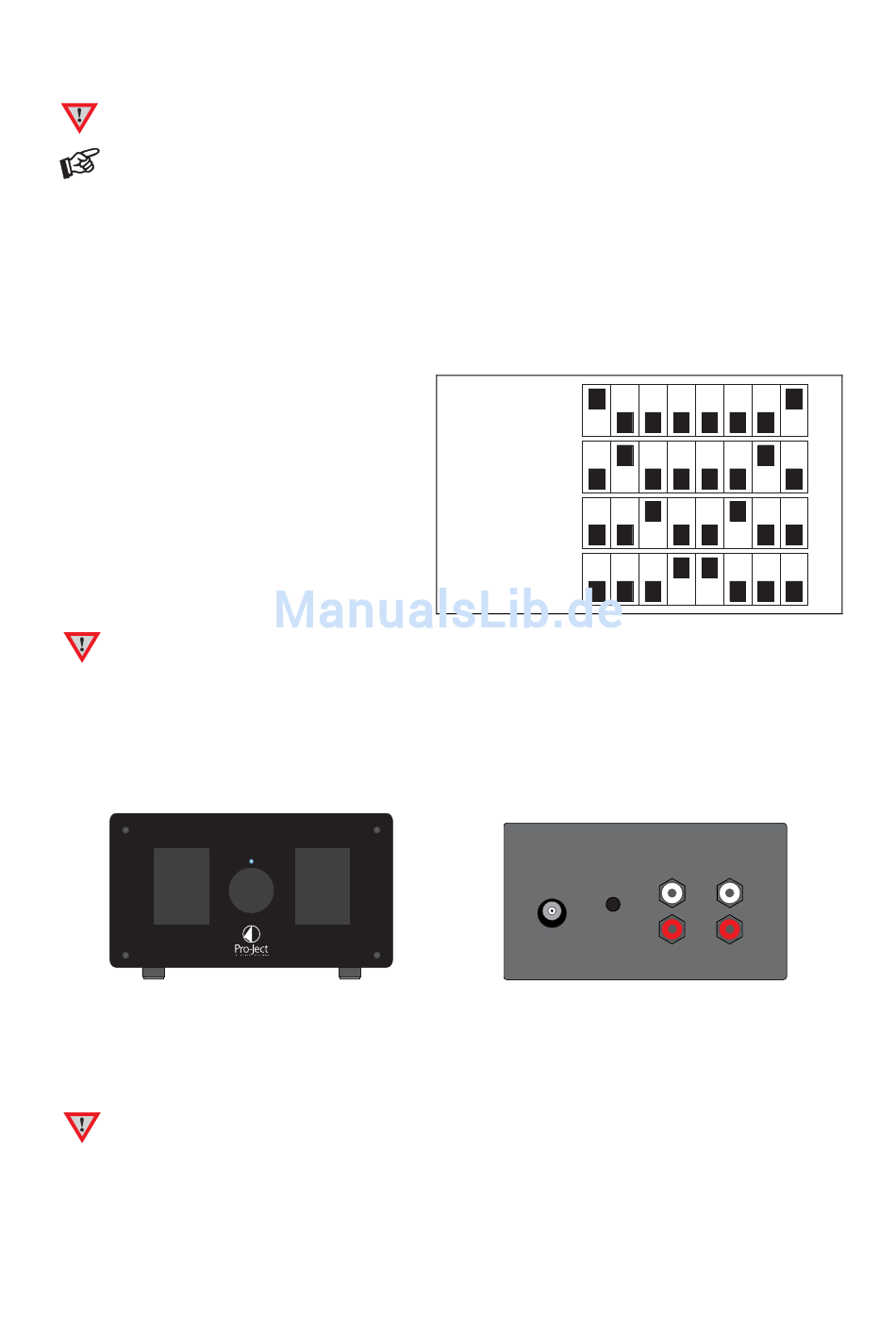

Die schwarze Markierung im Diagramm zeigt die
Position des jeweiligen Schiebeschalters.
Trennen Sie vor dem Einstellen der Betriebsart das Gerät von allen angeschlossenen Geräten und dem
Netzteil.
Anschluss des Plattenspielers
Verbinden Sie das Signalkabel des Plattenspielers mit den Eingangsbuchsen In und den Kabelschuh des
Massekabels mit der Masseklemme des Phono-Vorverstärkers.
Die roten Stecker und Buchsen führen das Signal des rechten Kanals, die weißen Stecker und Buchsen das
Signal des linken Kanals.
Anschluss an den Verstärker
Verbinden Sie die Ausgangsbuchsen Out des Phono-Vorverstärkers mit einem der Hochpegeleingänge
(z.B. CD, TUNER, TAPE, AUX, DAT oder VIDEO) auf der Rückseite des Verstärkers.
Die roten Buchsen führen das Signal des rechten Kanals, die weißen Buchsen das Signal des linken Kanals.
Bitte nehmen Sie alle An- und Abschlüsse ausschließlich bei vom Netzteil getrennten Gerät vor.
Ein Phonoeingang (z.B. mit RIAA, oder PHONO gekennzeichnet) ist kein Hochpegeleingang!
Netzanschluss
Das Gerät wird mit dem beiliegenden Steckernetzteil an das Stromnetz angeschlossen. Verbinden Sie zuerst
den Stecker des Versorgungskabels mit der Buchse POWER AC 16V an der Rückseite des Geräts. Stellen Sie
dann die Verbindung zum Stromnetz her. Ist das Steckernetzteil am Stromnetz angeschlossen und mit der
Buchse POWER AC 16V am Gerät verbunden, leuchtet die blaue Anzeige auf der Gerätefront.
