Contec twinnlight Montageanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für Contec twinnlight

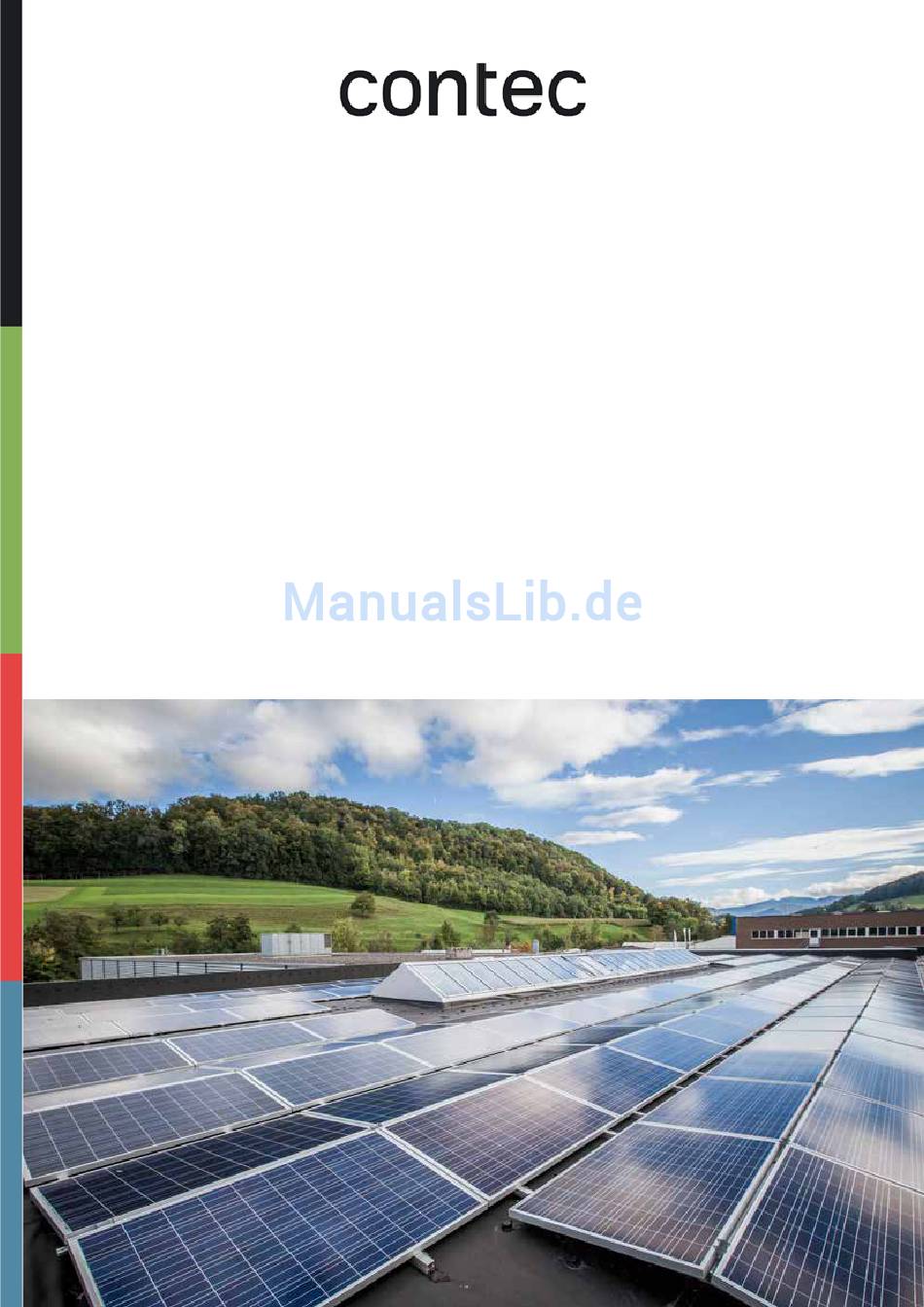

- Seite 1 Montageanleitung Contec.twinnlight...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Technische Informationen ......................3 Allgemeines ..........................4 Allgemeine Sicherheitshinweise ....................5 Vor der Montage ..........................6 Arbeitsschritt 1 ..........................7 Arbeitsschritt 2 ..........................8 Arbeitsschritt 3 ..........................9 Arbeitsschritt 4 ......................... 10 Arbeitsschritt 5 ......................... 11 Weitere Hinweise ........................13... -
Seite 3: Technische Informationen
Technische Informationen Flachdach-Montagesystem: Contec.twinnlight Systemmass 173 cm 210 cm Dachbelastung < 15 kg/m Geringe Dachlast durch das Montagesystem, da in der Regel keine zusätzlichen Lasten durch Kies o. ä. benötigt werden. Material Aluminium und Edelstahl sowie hochwertig beschichtetes Stahlblech Modulneigung 10°... -
Seite 4: Allgemeines
Aufgrund der Leichtbauweise bleibt so nur wenig Spielraum zum Errichten einer Photovoltaikanlage. Mit Contec.twinnlight ist es nun möglich, auch auf Dächern mit geringen Dachlastreserven eine Anlage zu betreiben. Denn mit Dachlasten von < 15 kg/m² ist Contec.twinnlight ein wahres Leichtgewicht. -
Seite 5: Allgemeine Sicherheitshinweise
Zu Ihrer Sicherheit halten Sie sich bitte an alle Baubestimmungen und Unfallverhütungsvorschriften. Alle Arbeiten sollten nur durch autorisiertes und qualifiziertes Fachpersonal durchgeführt werden. Eine zusätzliche Auflast beim Contec.twinnlight kann in einigen Fällen notwendig sein. Diese wird durch Contec AG vorgegeben und muss unbedingt eingehalten werden. Daher gilt diese Montageanleitung nur in Verbindung mit dem objektspezifischen Ballastierungsplan. -
Seite 6: Vor Der Montage
Vor der Montage Bitte beachten Sie: Vor der Montage muss die Tragfähigkeit des Gebäudes durch einen Statiker geprüft werden. Vor der Montage müssen Sicherheitsvorkehrungen nach den Unfallverhütungsvorschriften getroffen wer- den. Vor der Montage muss die Dachfläche besenrein von Fremdkörpern, wie Kies oder Ähnlichem befreit werden. Vor der Montage muss das Dach auf Unebenheiten überprüft werden. -
Seite 7: Arbeitsschritt 1
Arbeitsschritt 1 Vormontage der Profile Die Vario-Line-Profile 45T werden mit der EPDM Folie an der Nut-Seite beklebt. Die EPDM-Folie ist so zu verlegen, dass sie gleichmässig an den Profilenden übersteht und kein direkter Kontakt zwischen Aluminium und Dachhaut bestehen kann. Das Profil ist vorher von groben Verunreinigungen und Wassertropfen zu befreien. -
Seite 8: Arbeitsschritt 2
Arbeitsschritt 2 Positionierung der Teile Die Dachfläche ist besenrein zu säubern, so dass keine Verunreinigungen zurückbleiben und keine Fremdkörper an den Stellflächen der Aluminiumprofile verbleiben. Die Abstände zwischen den Vario-Line 45T Profilen in horizontaler Richtung sind abhängig von den eingesetzten Modulen und dem vom Hersteller angegebenen Klemmbereich. -
Seite 9: Arbeitsschritt 3
Arbeitsschritt 3 Module auflegen Als nächstes werden die Photovoltaikmodule auf die Mittelstützen gelegt. Der Modulrahmen greift in den dafür vorgesehenen Schlitz an der Mittelstütze. Nach dem Auflegen sind die Montageprofile passend zu verschieben (Klemmbereich der Module). Zur weiteren Sicherung werden die Haltebleche vorne am Modul befestigt. Die umgekantete Ecke greift in den seitlichen Schraubenkanal. -
Seite 10: Arbeitsschritt 4
Arbeitsschritt 4 Verkabeln der Module Es werden nun die weiteren Module in der Reihe verlegt. Stecker und Buchse werden zusammengesteckt. Die Verstringung und Kabelverlegung kann mit den beiliegenden Kabelclips durchgeführt werden. Der Kabelclip wird in der Nähe der Anschlussdose auf dem Modulrahmen geschoben. Nach einem fachgerechten schlaufen kann das Kabel festgezurrt werden. -
Seite 11: Arbeitsschritt 5
Arbeitsschritt 5 Anbringen weitere Module und Sicherung Die benachbarten Module werden im gleichen Ablauf aufgelegt wie die Module zuvor. Es ist darauf zu achten, dass die Module in einer Flucht verlegt werden und kein Versatz entsteht. Die Modulreihe weiter legen. Zur zusätzlichen Sicherung und um eine stabile Konstruktion zu erhalten werden die Modulblechklemmen befestigt. - Seite 12 Die Schraube wird mit max. 5 Nm angezogen. Nun wird die nächste Modulreihe wie in den vorherigen Schritten beschrieben montiert.
-
Seite 13: Weitere Hinweise
Die Aufstellung von einzelnen Modulpaaren, sowie das Aufstellen der Module abweichend von der Planung durch Contec AG, ist nur nach Abstimmung und schriftlicher Genehmigung des Herstellers zulässig. Sollte eine zusätzliche Beschwerung der Anlage durch Contec AG angegeben worden sein, erfolgt dieses durch die entsprechend hierfür konstruierten Beschwerungshalter. Die Beschwerungshalter sind nach Vorgabe von Contec AG zu setzen. - Seite 14 Contec.twinnlight...
