99IO GERMAN POOL VOLLEYBALL SET MANUAL (FOR OVAL POOL) SIZE: 4.875" X 7.25"
Aufbauanleitung
WICHTIG: Bevor Sie mit dem nächsten Schritt weitermachen, vergewissern Sie sich, dass der Pool
komplett zusammengebaut und mit Wasser gefüllt ist, gemäß den Anweisungen im
Pool-Benutzerhandbuch.

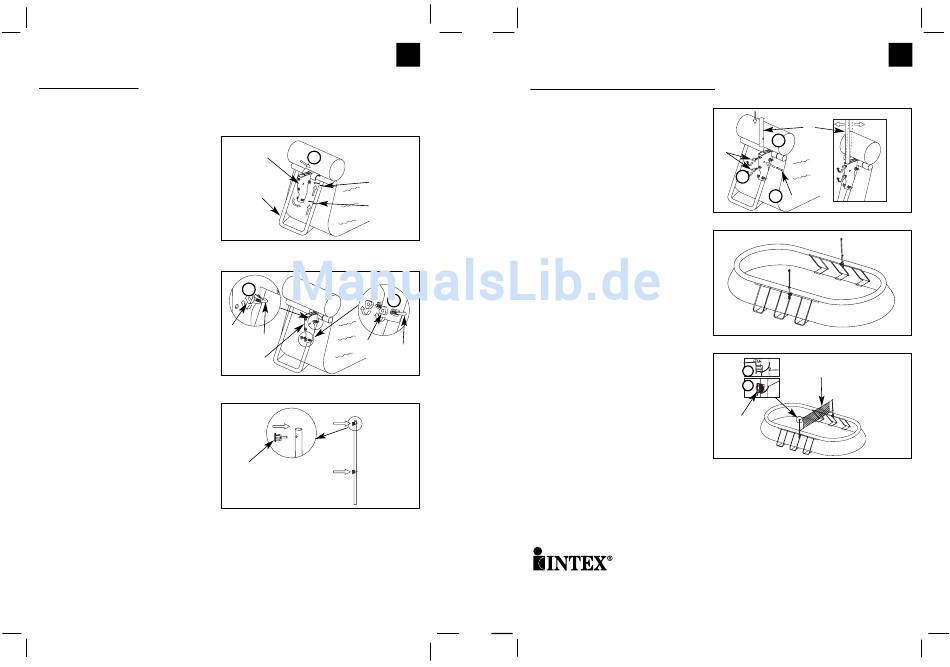

1. Montieren Sie die Stangenbefestigung (2),
einen U-Schraubbolzen (5) und einen
U-Schraubbolzen A (4) an den u-förmigen
Seitenträger an die Längsseite des Pools.
Versichern Sie sich, dass die
Stangenbefestigung (2) sicher an dem
U-Formstück angeschlossen ist.
2. Befestigen Sie die Stangenbefestigung (2)
an dem u-förmigen Seitenträger mit dem
U-Schraubbolzen (5), dem
U-Schraubbolzen A (4) und vier
Verbindungsstücken (6).
3. Stecken Sie die Befestigungselemente für
das Volleyballnetz (9) in die
Volleyballstangen. Stellen Sie sicher, dass
die Befestigungselemente (9) nach außen
herausstehen.
DIESE BETRIEBSANLEITUNG BITTE SORGFÄLTIG AUFBEWAHREN
Seite 3
08/12/2010
99IO
2
1
4
U-Formstück
des Pools
5
ABB. (1)
1
2
6
4
6
5
2
ABB. (2)
9
ABB. (3)
99IO GERMAN POOL VOLLEYBALL SET MANUAL (FOR OVAL POOL) SIZE: 4.875" X 7.25"
Aufbauanleitung (Fortsetzung)
4. Stecken Sie die zusammengebaute
Volleyballstange in die
Stangenbefestigung (2). Sichern Sie die
Stange in der Befestigung mit dem langen
Stift (3). Schrauben Sie die beiden
Sicherungsschrauben (1) im Uhrzeigersinn
fest, zur vertikalen Ausrichtung der Stange.
HINWEIS: Justieren Sie die Neigung der
Stange durch Verstellen der beiden
Sicherungsschrauben. Überdrehen
Sie die Schrauben nicht und benutzen
Sie kein Werkzeug wie z. B. eine Zange.
5. Finden Sie das gegenüberliegende
U-Formstück heraus und montieren Sie
die zweite Stangenbefestigung (2) an das
U-Formstück. Wiederholen Sie hierfür
Schritt #1 - #4.
6. Montieren Sie eine Seite des
Volleyballnetzes (10). Beginnen Sie am
oberen Befestigungselement (9) und dann
das untere. Wickeln Sie das Seil um das
Befestigungselement (9) mehrmals und
befestigen Sie das Ende des Seils an den
beiden Kerben in den
Befestigungselementen.
HINWEIS: Abhängig von der Größe des
Pools, passen Sie die Länge der Seile so
an, dass beide Enden um die
Befestigungselemente gewickelt werden
können. Wiederholen Sie diesen Vorgang
auch für die andere Stange.
©2010
Intex Marketing Ltd. - Intex Development Co. Ltd. - Intex Trading Ltd. - Intex Recreation Corp.
All rights reserved/Tous droits réservés/Todos los derechos reservados/Alle Rechte vorbehalten.
Printed in China/Imprimé en Chine/Impreso en China/Gedruckt in China.
®™ Trademarks used in some countries of the world under license from/®™ Marques utilisées dans certains
pays sous licence de/Marcas registradas utilizadas en algunos países del mundo bajo licencia de/Warenzeichen
verwendet in einigen Ländern der Welt in Lizenz von/Intex Marketing Ltd. to/à/a/an Intex Trading Ltd., Intex
Development Co. Ltd., G.P.O Box 28829, Hong Kong & Intex Recreation Corp., P.O. Box 1440, Long Beach,
CA 90801 • Distributed in the European Union by/Distribué dans l'Union Européenne par/Distribuido en la unión
Europea por/Vertrieb in der Europäischen Union durch/Intex Trading B.V., P.O. Box nr. 1075 – 4700 BB
Roosendaal – The Netherlands
DIESE BETRIEBSANLEITUNG BITTE SORGFÄLTIG AUFBEWAHREN
Seite 4
08/12/2010
99IO
Vetikale Ausrichtung
7
1
1
3
2
3
ABB. (4)
ABB. (5)
1
10
2
9
ABB. (6)
