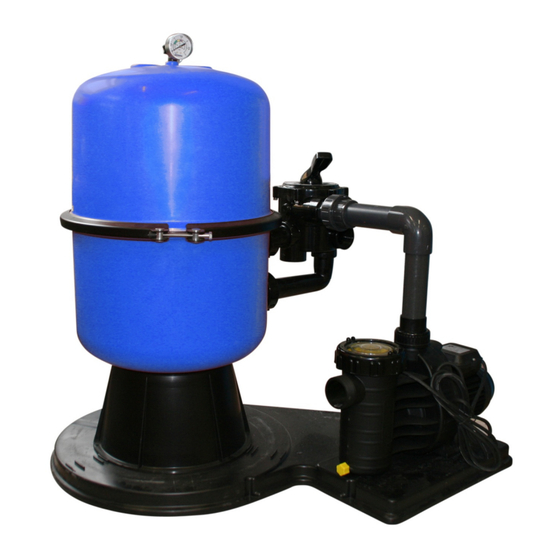

ChemoformGroup SF 400 Bedienungsanleitung
Inhaltszusammenfassung für ChemoformGroup SF 400
- Seite 1 Bedienungsanleitung SF 400 / SF 500 / SF 600 Bitte lesen Sie das Handbuch aufmerksam durch, bevor Sie das Gerät in Betrieb setzen.
-
Seite 2: Inhaltsverzeichnis
Lesen Sie alle Anleitungen vor Inbetriebnahme der Filteranlage sorgfältig durch. Machen Sie sich mit allen Abbildungen, Beschreibungen und den Einzelteilen vertraut. Der Filter SF 400/500/600 ist ein präzise gebauter Filter und dazu bestimmt, bei korrektem Betrieb das Wasser Ihres Schwimmbeckens eine ganze Saison hindurch klar und rein zu halten. -
Seite 3: Aufbau Der Filteranlage
Wasserpflegemitteln kann nicht oft genug hingewiesen werden. Während der ganzen Saison sollte auf den Chlorgehalt und auf den erforderlichen pH-Wert geachtet werden (mindestens 1 x wöchentlich Wassertest durchführen!) AUFBAU DER FILTERANLAGE Lieferumfang: Karton 1/2: 1 x Filterkessel mit Manometer Karton 2/2: 1 x Filterpalette 1 x Filterpumpe 1 x 6-Wege-Ventil mit Verrohrung... - Seite 4 Nun das Verbindungsrohr(1) mittels der Überwurfmutter(2) am oberen Filteranschluss des Kessels vorerst leicht anschrauben – Stellen Sie sicher, dass der Dichtungsring(4) im Dichtungssitz liegt, bevor die Überwurfmutter später festgezogen wird. Ventil mit Filteranschlüssen auf Linie bringen und das längere, abgewinkelte Verbindungsrohr (5) in die Öffnung BOTTOM einführen und mittels Überwurfmutter(6) leicht am Kessel anschrauben.
- Seite 5 hervorstehen und dient zur Abdichtung! (s. Bild) 4. Halten Sie das Verbindungsrohr (Ventil zur Pumpe) an die Öffnung PUMP des 6-Wege-Ventils und richten Sie den Standort der Pumpe danach aus. (Der Kessel kann zur Hilfe gedreht werden) Merken Sie sich, welches Ende des Verbindungsrohres zum Ventil und welches zur Pumpe geht.
-
Seite 6: Füllen Des Kessels
Filterstern. Als nächstes beginnen Sie, den PVC-Innenring genau in die Führung einzurichten und den Kessel mit Quarzsand (Bedarf: SF 400/500 ca. 50 kg – Körnung: 0,7 – 1,2 mm, SF 600 ca. 75 kg - Körnung: 0,7 bis 1,2 mm) zu füllen. -
Seite 7: Betriebsanleitung 6-Wege-Ventil
Wichtig: Die Pumpe muss immer unter dem Niveau der Wasseroberfläche sein! ( falls Sie die Filteranlage oberhalb der Wasserlinie montieren, ist es zwingend erforderlich auf der Saugseite der Pumpe ein Rückschlagventil zu installieren ).Öffnen Sie auch die Entlüftungsschraube am Kesseloberteil, damit die Luft aus dem Kessel entweichen kann. -
Seite 8: Überwinterung Ihrer Filteranlage
Nachspülen (Rinse) Bei der Rückspülung wird der Filtersand aufgewirbelt und muss wieder gefestigt werden. Dies erreicht man mit der Ventilstellung „Nachspülen“. Das angesaugte Beckenwasser gelangt über das obere Verteilsystem in den Filterkessel und wird durch das Filterbett gedrückt. Bei Normalstellung „Filter“ würde das Wasser gleich wieder dem Becken zugeführt. Bei der Stellung „Nachspülen“ wird das Wasser jedoch in die Kanalisation bzw. -
Seite 9: Elektroanschluss
2. Rohrsystem entleeren. Wasser im Becken bis unter die Einströmdüsen ablassen (Schlauchverbindungen lösen). 3. Filteranlage am unteren Entleerungsstopfen entleeren und diesen geöffnet lassen. 4. Beide Entleerungsschrauben der Pumpe entfernen bzw. den Grobfilterdeckel abnehmen. 5. 6-Wege-Ventil auf „Filtern“ stellen. 6. Sämtliche Elektroanschlüsse außer Betrieb nehmen. Nach Möglichkeit die Sicherungen herausschrauben. - Seite 10 - Kontrollieren, ob Siebkörbe im Skimmer und in der Pumpe nicht verschmutzt sind, Siebkörbe reinigen. - Kontrollieren, ob der Deckel der Pumpe sauber aufliegt und fest verschraubt ist. - Wenn die Saugleitung sehr lang und über dem Wasserspiegel verlegt ist, muss eine nicht federbelastete Rückschlagklappe eingebaut werden.
-
Seite 11: Warnhinweise
- Falsche Körnung (zu fein) – Spezial-Quarzsand Körnung 0,7 – 1,2 mm - Düsenkreuz im Filterbehälter beschädigt. Auswechseln ! - Lüftungsröhrchen beschädigt g) Filterdruck am Manometer fällt nach Rückspülen nicht auf den Ausgangsdruck zurück, oder Ausgangsdruck zu hoch: - Manometer defekt. Auswechseln ! - Quarzsand verhärtet. -
Seite 12: Technische Daten
Bei der Aufstellung des Pools ist eine sichere Verlegung der Zuleitung zu beachten. • Das Stromkabel darf nicht durch Rasenmäher, Heckenscheren und andere Geräte beschädigt werden. Die Pumpe ist vor Frost zu schützen. • TECHNISCHE DATEN SF 400 SF 500 SF 600 Volumenstrom (Q)bei 5 m 10,5 m3/h 13,5 m3/h 16 m3/h Wassersäule, Maxi 16 bei 8...
