04002332

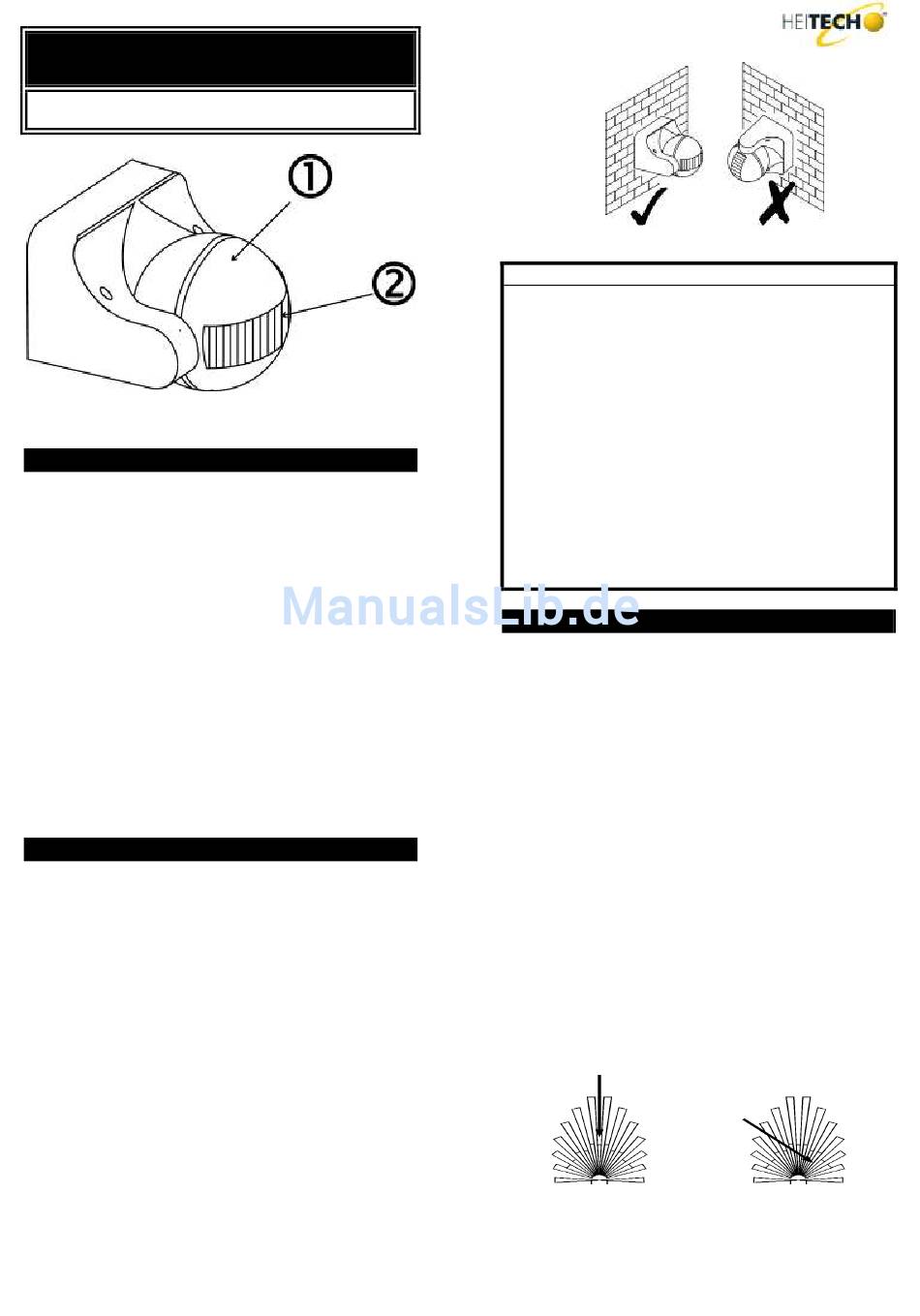

BEWEGUNGSMELDER

PIR Bewegungssensor

PIR Linse
EINFÜHRUNG
Ihr EVERSPRING Sicherheits-Bewegungsmelder ist
eine vollautomatische Innen- und Außen
Sicherheits/Decken-Lichtsteuerung, die in der Lage ist
bis zu 1000W (Glühlampe) oder 400W
(Leuchtstofflampe) zu steuern. Nachts schaltet der
eingebaute passive Infrarot-Bewegungssensor (PIR)
das angeschlossene Beleuchtungssystem ein, sobald
er eine Bewegung in der Sensorreichweite registriert.
Tagsüber hilft der eingebaute Fotozellen-Sensor
Strom sparen, indem er das Licht ausschaltet.
Mit Hilfe des einstellbaren Timers kann festgelegt
werden, wie lange das Licht eingeschaltet bleibt. Mit
der Lichtregelung wird das Lichtniveau festgelegt, bei
dem das Beleuchtungssystem aktiviert wird.
Hinweis: Lesen Sie vor der Installation des
Systems die gesamte Anleitung.
SICHERHEITSVORKEHRUNGEN

Nehmen Sie keine Installation bei Regen vor.

Vergewissern Sie sich, dass die Stromquelle vor
der Installation ausgeschaltet ist.

Stellen Sie sicher, dass das Stromkabel aus
einem Stromkreis mit einem externen 16A
Schutzschalter oder mit einer geeigneten
Schmelzsicherung für den Kurzschlusschutz
kommt.

Halten Sie den Mindestabstand zu den zu
beleuchtenden Gegenständen ein. Diesen
Mindestabstand finden Sie in der der
Spezifikation der angesteuerten Leuchte.

Eine Installation kann nur horizontal erfolgen
(siehe ABBILDUNG 1a), nicht vertikal (siehe
ABBILDUNG 1b) gemäß der folgenden
Zeichnung.
ABBILDUNG 1a & 1b
WICHTIG
Installation durch Elektriker (Elektrofachkraft) oder
durch im Elektrobereich geschulte Person, die mit
den normativen Anforderungen, sowohl bzgl. der
Einrichtung als auch der Geräteanforderungen
vertraut ist.
Prüfen Sie, ob Ihre lokalen Bestimmungen hierfür
zutreffen. Bei einer Gebäudeverkabelung aus
Aluminum wenden Sie sich zwecks richtiger
Verdrahtungsmethoden an einen Elektriker.
Bevor Sie mit der Installation fortfahren, SCHALTEN
SIE DEN STROM ZUM LEUCHTENSTROMKREIS
MIT DEM LEISTUNGSSCHALTER ODER AM
SICHERUNGSKASTEN AUS, UM KEINEN
STROMSCHLAG ZU BEKOMMEN.
WAHL EINER MONTAGESTELLE

Der Bewegungssensor sollte auf einer festen
Unterlage montiert werden. Die Mindesthöhe bei
der Wandmontage beträgt1,8 - 2,0M über dem
Boden. Bei Deckenmontage ist eine
Mindesthöhe von 2,5 - 4,0M erforderlich.

Bei einer Außenmontage ist ein Platz unter einer
Dachkante zu bevorzugen.

Richten Sie den Bewegungssensor nicht auf
Schwimmbäder, Hitzeöffnungen, Klimaanlagen
oder andere Objekte mit großen
Temperaturschwankungen.

Direkte Sonneneinstrahlung im Bereich vor dem
Gerät ist zu vermeiden.

Richten Sie das Gerät möglichst nicht auf
<Bäume, Büsche, oder Plätze wo sich Haustiere
häufig bewegen.

Sie sollten sich vor der Montage bewusst machen,
dass der Bewegungssensor empfindlicher auf
Bewegungen quer zum Erfassungsfeld reagiert,
als auf Bewegungen, die direkt auf den Sensor zu
laufen.
SENSOR
WENIGER EMPFINDLICH
BEWEGUNGSEMPFINDLICHKEIT
ABBILDUNG 2
180º
SENSOR
MEHR MPFINDLICH
