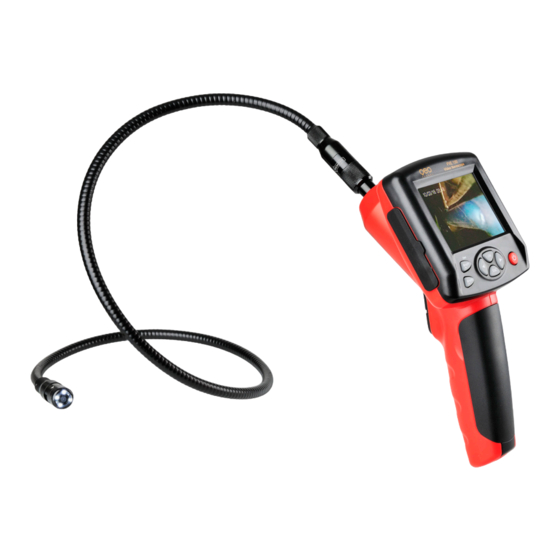

geo-FENNEL FVE 150 Bedienungsanleitung
Verwandte Anleitungen für geo-FENNEL FVE 150
Inhaltszusammenfassung für geo-FENNEL FVE 150

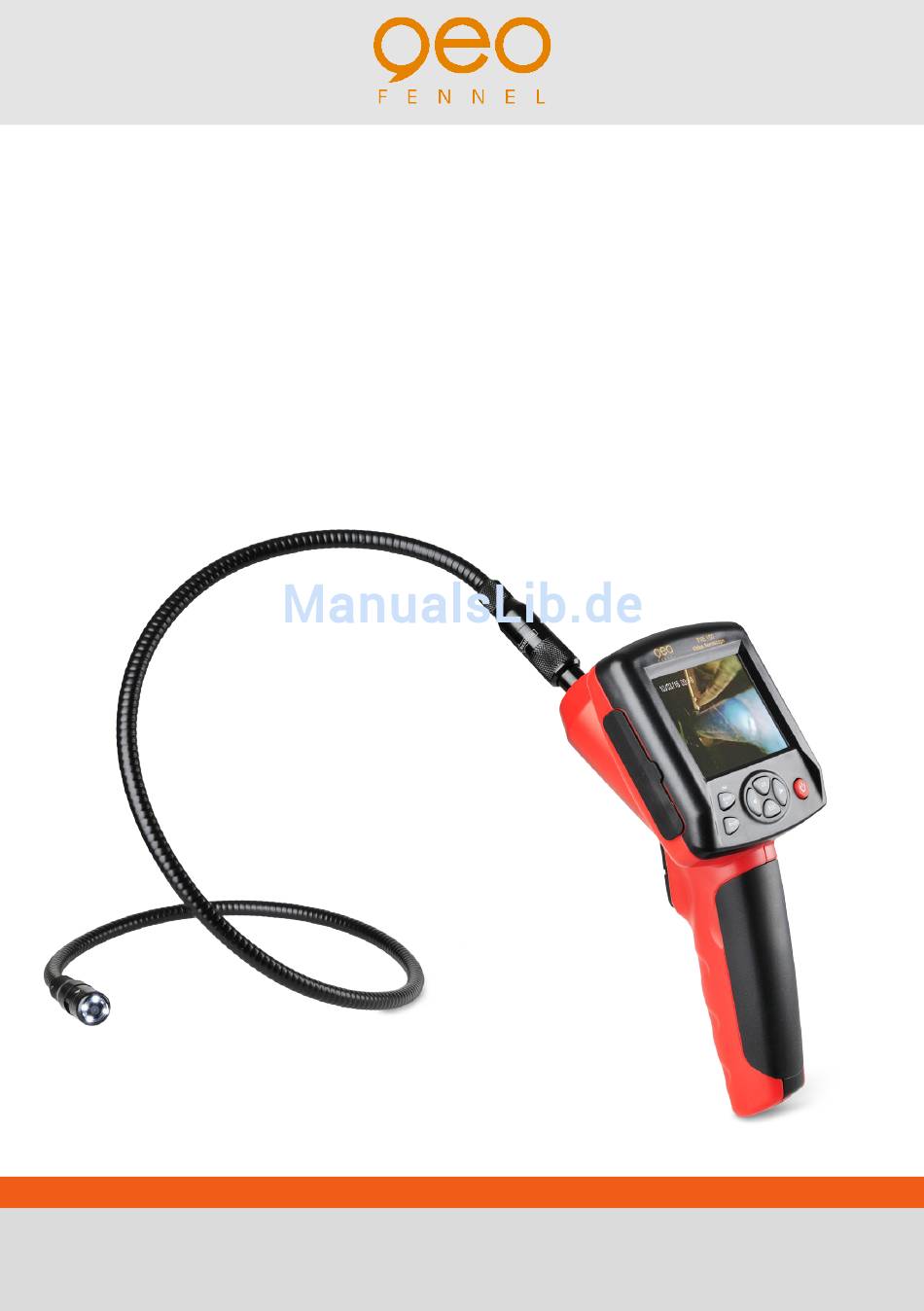

- Seite 1 DE | EN | FR FVE 150 BEDIENUNGSANLEITUNG USER MANUAL MODE D‘EMPLOI www.geo-fennel.de www.geo-fennel.com www.geo-fennel.fr...
-
Seite 2: Inhaltsverzeichnis
Gebrauch gewährleistet einen langen und zuverlässigen Betrieb. geo-FENNEL Precision by tradition. Inhaltsverzeichnis 1. Lieferumfang 2. Stromversorgung 3. Bedienfeld 4. Bedienung 5. Sicherheitshinweise LIEFERUMFANG · Video-Endoskopkamera FVE 150 · Schwanenhalssonde 1 m · TV-Kabel · USB-Kabel · Ladegerät · Magnet, Haken, Spiegel ·... - Seite 3 Technische Daten Kamerakopf Blickfeld 0° und 180° Brennweite 6 - 7 cm Sichtbarer Abstand 5 - 15 cm Kameradurchmesser 17 mm Lichtquelle Display Displaygröße 3,2“ Auflösung 320 x 240 Pixel Bildübertragung zu LCD Schwanenhalssonde CMOS Bildsensor 300.000 Pixel Videoausgang (zu TV) PAL / NTSC Bild- / Videoformat JPG / 3 GP...
-
Seite 4: Stromversorgung
STROMVERSORGUNG Gerät ausschalten und mit dem Mini-USB-Ladeanschluss verbinden. Der Ladevorgang startet automa- tisch. Das Batteriesymbol blinkt oben rechts in der Ecke. Wenn der Ladevorgang beendet ist, hört das Batteriesymbol auf zu blinken. Während des Ladevorgangs ist keinerlei Tastenfunktion verfügbar. Sobald das Mini-USB-Kabel entfernt wird, sind alle Tastenfunktionen wieder frei. - Seite 5 Anzeige Displaybeleuchtung an/aus Anzeige aktuelles Datum mit Uhrzeit Bildanzeige Speicheranzeige...
-
Seite 6: Bedienung
BEDIENUNG GERÄT EINSCHALTEN Mit Taste 3 Gerät einschalten. Das Gerät ist nun im Videomodus. Um das Gerät wieder auszuschalten, erneut Taste 3 drücken. EINSTELLUNG DER BILDHELLIGKEIT Mit den Tasten „Bright +“ und „Bright -“ können Sie die Helligkeit verändern. Die niedrigste Einstel- lung ist 0 (= die LED leuchtet nicht mehr), die maximale Einstellung ist 10. -
Seite 7: Sprache Wählen
Gehen Sie mit dem Cursor auf JA (YES), und drücken Sie OK. Nun sind Sie im Hauptmenü und Aktuelle Zeit können mit den Cursortasten den gewünschten Menüpunkt auswählen und mit OK bestätigen. Hauptmenu Cursoranzeige SPRACHE WÄHLEN Gehen Sie mit dem Cursor auf SPRACHE (LANGU- AGE), und bestätigen Sie mit OK. -
Seite 8: Automatische Abschaltung
AUTOMATISCHE ABSCHALTUNG Gehen Sie mit dem Cursor auf AUTO AUS, und bestätigen Sie mit OK. Wählen Sie nun aus dem Auswahlmenü den gewünschten Parameter, und bestätigen Sie mit OK. Danach sind Sie automatisch wieder im Hauptmenü TV-AUSGANG TV-Kabel (im Lieferumfang) mit Monitor verbinden; dabei das schwarze Ende an das Gerät und das gelbe Ende an den Monitor anschließen. - Seite 9 BILD UND VIDEO-EXPLORER Wählen Sie mit dem Cursor EXPLORER, und bestätigen Sie mit OK. Wählen Sie VIDEO PLAYER oder BILDERANSICHT und bestätigen Sie mit OK. Zum Löschen wählen Sie das gewünschte Bild / Video, und löschen mit BRIGHT+. Explorer Video Player Picture View...
-
Seite 10: Einstellungen
EINSTELLUNGEN Wählen Sie mit dem Cursor EINSTELLUNGEN, und bestätigen Sie mit OK. Nun können Sie mit dem Cursor den gewünschten Parameter Helligkeit, Kontrast, Farbe, und Sättigung wählen und mit den Tasten SNAP und RECORD einstellen. Wenn Sie die Werte mit OK bestätigt haben, gelangen Sie automatisch wieder ins Hauptmenü. -
Seite 11: Sicherheitshinweise
SICHERHEITSHINWEISE CE-KONFORMITÄT Das Gerät hat das CE-Zeichen gemäß den Normen EN 55022:2006 + A1: 2007, EN 55024: 1998 + A1:2001 + A2: 2003, EN 61000-3-2:2006, EN 61000-3-3:2008. BESTIMMUNGSGEMÄßE VERWENDUNG · Für optische Kontrolle / Überwachung von unzugänglichen Stellen per Video-Endoskop, z. B. Sanitär-, Elektro-, Baubranche. -
Seite 12: Umgang Und Pflege
UMGANG UND PFLEGE · Messinstrumente generell sorgsam behandeln. · Nach Benutzung mit weichem Tuch reinigen (ggfs. Tuch in etwas Wasser tränken). · Wenn das Gerät feucht war, sorgsam trocknen. Erst in den Koffer oderdie Tasche packen, wenn es absolut trocken ist. ·... - Seite 40 geo-FENNEL GmbH Technische Änderungen vorbehalten. Kupferstraße 6 All instruments subject to technical changes. D-34225 Baunatal Sous réserve de modifications techniques. Tel. +49 561 / 49 21 45 +49 561 / 49 72 34 info@geo-fennel.de 02/2016 www.geo-fennel.de Precision by tradition.
