BEDIENUNGSANLEITUNG
Wichtig!
Die Handhabung des Gerätes setzt die Kenntnis und Beachtung dieser Betriebsanleitung voraus. Der
Anhang „Sicherheitshinweise für Errichter und Betreiber" ist unbedingt zu beachten!
Sensorik

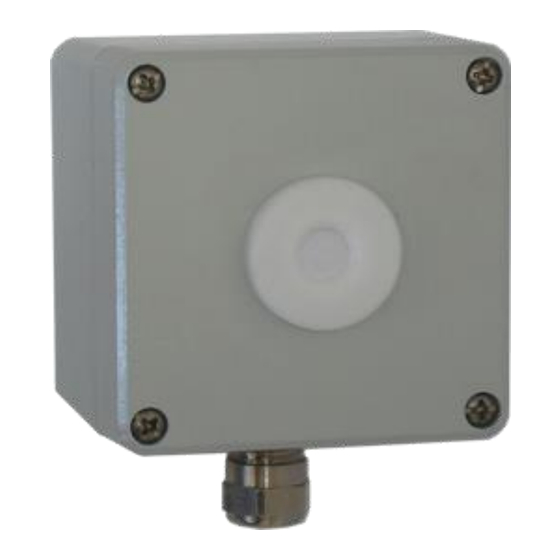

Der Meßfühler GMF 400 3E wird mit elektrochemischen Sensoren betrieben,
deren Signal auf den Meßstrombereich von 4-20mA umgesetzt wird.
Die Meßfühler liefern ein entsprechendes Ausgangssignal, das in einem Auswertegerät über
einen Bürdenwiderstand gegen Masse ein auswertbares Spannungssignal erzeugen kann.
Montage
Der Meßfühler ist für Wand- oder Deckenmontage geeignet.
Meßfühleranschluß
Zur Versorgung des Gasmeßfühlers GMF 400 3E wird eine ungeregelte Gleichspannung von
8 - 30V benötigt.
Als Meßfühler-Zuleitung kann das abgeschirmte Kabel JY(St) 2x2x0.8mm verwendet werden.
Die Aderfarben können wie folgt zugeordnet werden:
Rot => +24V (Kl 1), Weiß => 4-20mA (Kl 2), Schwarz => 0 V (Kl 3), Gelb => PE (Kl 4)
Am Auswertegerät ist der Beidraht mit der gelben Ader zu verdrillen und an Klemme 4 (Schutzleiter PE)
anzuschließen. Der Beidraht ist im Kabel mit der Abschirmung verbunden.
Am Messfühler ist der Beidraht mit dem Metallgehäuse zu verbinden.
VORSICHT:
Bei der Montage ist darauf zu achten, dass blanke Kabelenden und der blanke Beidraht mit
einer Isolation überzogen werden und nicht mit der Schaltung in Berührung kommen können.
Ist das Metallgehäuse auf geerdeten Stahlträgern angebracht, darf am Auswertgerät der Beidraht und die Ader
für Klemme 4 (PE) nicht angeschlossen werden.
Entwicklung + Fertigung + Service:
Heerweg 15 D, 73770 Denkendorf
Tel.:
07 11 / 34 14 - 159
Fax.: 07 11 / 34 14 - 047
E-Mail: info@umsitec.de
GASMESSFÜHLER GMF 400/401 3E
