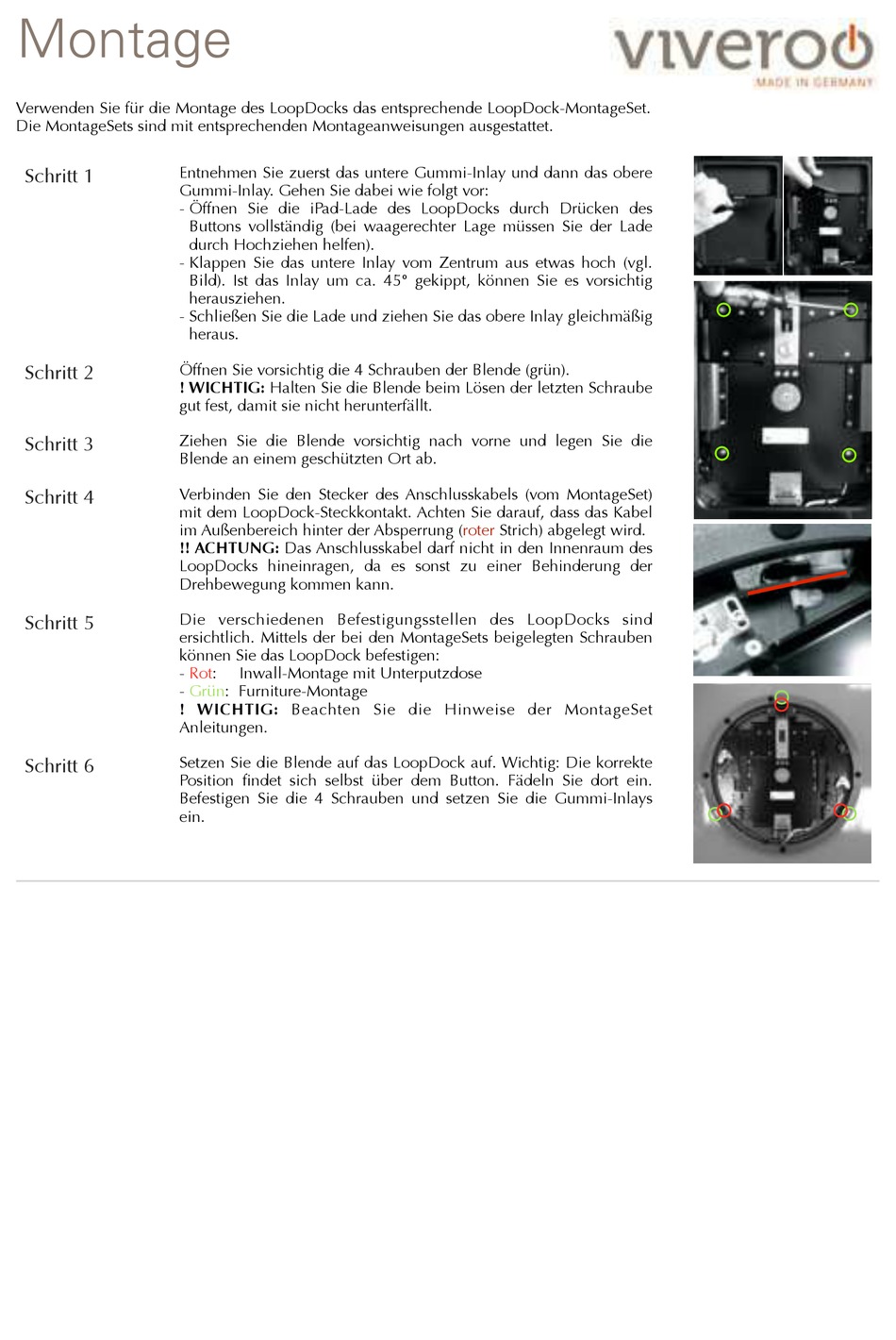

Montage
!
Verwenden Sie für die Montage des LoopDocks das entsprechende LoopDock-MontageSet.
Die MontageSets sind mit entsprechenden Montageanweisungen ausgestattet.
Entnehmen Sie zuerst das untere Gummi-Inlay und dann das obere
Schritt 1
Gummi-Inlay. Gehen Sie dabei wie folgt vor:
- Öffnen Sie die iPad-Lade des LoopDocks durch Drücken des
- Klappen Sie das untere Inlay vom Zentrum aus etwas hoch (vgl.
- Schließen Sie die Lade und ziehen Sie das obere Inlay gleichmäßig
Öffnen Sie vorsichtig die 4 Schrauben der Blende (grün).
Schritt 2
! WICHTIG: Halten Sie die Blende beim Lösen der letzten Schraube
gut fest, damit sie nicht herunterfällt.
Ziehen Sie die Blende vorsichtig nach vorne und legen Sie die
Schritt 3
Blende an einem geschützten Ort ab.
Verbinden Sie den Stecker des Anschlusskabels (vom MontageSet)
Schritt 4
mit dem LoopDock-Steckkontakt. Achten Sie darauf, dass das Kabel
im Außenbereich hinter der Absperrung
!! ACHTUNG: Das Anschlusskabel darf nicht in den Innenraum des
LoopDocks hineinragen, da es sonst zu einer Behinderung der
Drehbewegung kommen kann.
Die verschiedenen Befestigungsstellen des LoopDocks sind
Schritt 5
ersichtlich. Mittels der bei den MontageSets beigelegten Schrauben
können Sie das LoopDock befestigen:
- Rot:
- Grün: Furniture-Montage
! WICHTIG: Beachten Sie die Hinweise der MontageSet
Anleitungen.
Setzen Sie die Blende auf das LoopDock auf. Wichtig: Die korrekte
Schritt 6
Position findet sich selbst über dem Button. Fädeln Sie dort ein.
Befestigen Sie die 4 Schrauben und setzen Sie die Gummi-Inlays
ein.
!
!
!
!
!
!
!
!
!
!
!
! !
! !
! !
! !
! !
! !
! !
!
Buttons vollständig (bei waagerechter Lage müssen Sie der Lade
durch Hochziehen helfen).
Bild). Ist das Inlay um ca. 45° gekippt, können Sie es vorsichtig
herausziehen.
heraus.
Inwall-Montage mit Unterputzdose
(roter
Strich) abgelegt wird.
