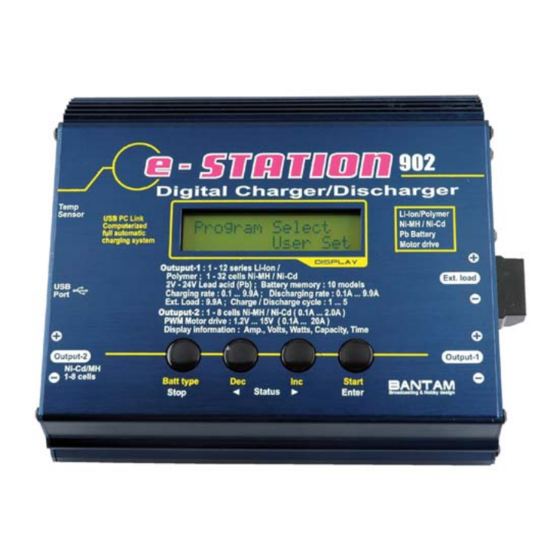

Bantam e-Station 902 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Bantam e-Station 902
Inhaltszusammenfassung für Bantam e-Station 902
- Seite 1 902 e-Station 902 Kurzanleitung © by eflight GmbH V 1.0, 10.12.07...
-
Seite 2: Spezifikation
902 Vorwort Dies ist eine Kurzanleitung für das Ladegerät e-Station 902 und bildet eine Anleitung für dessen Betrieb. Für Detailfragen konsultieren Sie bitte die beiliegende englische Originalanleitung. Spezifikation · Hochleistungslader mit 200W Ausgangsleistung · Automatische Wahl des Ladestroms · Zweiter Ausgang (Output 2) für simultanes Laden von NiMH oder NiCd bis 6 Zellen ·... -
Seite 3: Unterstützte Akkutypen
902 Unterstützte Akkutypen NiCd/NiMH: Nennspannung 1.2V/Zelle Ladestrom 1C bis 2C Entlade-Schlussspannung 0.85V/Zelle (NiCd), 1.0V/Zelle (NiMH) LiIo: Nennspannung 3.6V/Zelle Ladestrom 1C oder weniger Ladeschlussspannung 4.1V/Zelle Entlade-Schlussspannung 2.5V/Zelle oder höher LiPo: Nennspannung 3.7V/Zelle Ladestrom 1C oder weniger Ladeschlussspannung 4.2V/Zelle Entlade-Schlussspannung 3.0V/Zelle oder höher LiFe: Nennspannung 3.3V/Zelle... -
Seite 4: Flussdiagramm Der Lade-/Entladeprogramme
902 Flussdiagramm der Lade-/Entladeprogramme © by eflight GmbH V 1.0, 10.12.07... -
Seite 5: Grundeinstellungen (Program Select - User Set)
902 Grundeinstellungen (Program Select – User Set) Die Grundeinstellung der e-Station kann geändert werden, damit beim Einschalten immer die gewünschte Grundeinstellung erscheint. Wollen Sie einen Parameter ändern, drücken Sie die [Start Enter] Taste bis der gewünschte Wert zu blinken beginnt. Danach kann mit [Dec] und [Inc] der Wert geändert werden. - Seite 6 902 Beim zyklischen Laden und Entladen wird der Akku oftmals warm. Mit dieser Verzögerung zwischen den Zyklen geben Sie dem Akku Zeit sich wieder abkühlen zukönnen. Nach dem eigentlichen Ladestrom kann der Akku weiter mit einem kleinen Haltestrom versorgt werden, damit er seine «volle» Ladung behält.
-
Seite 7: Lithium Akkus
902 Lithium Akkus Den Lithium-Subtyp (LiPo, LiFe oder LiIo) stellen sie unter «Grundeinstellungen» ein. Wichtig: überprüfen Sie den Lithium-Subtyp immer mit dem vorhandenen Akkupack. Ein falsch eingestellter Subtyp kann zum überladen des Akkus führen und der Akku kann sich entzünden! Laden Stellen Sie den max. - Seite 8 902 Lager Programm Lithium Akkus sollten nicht voll über längere Zeit gelagert werden. Das Lager Pogramm lädt bzw. entlädt den Akku auf seine optimale Lagerspannung (LiPo 3.85V, LiIo 3.75V, LiFe 3.3V pro Zelle). Entladen Der max. Entladestrom sollte zur Sicherheit nicht über 1C gewählt werden, um eine...
- Seite 9 902 Lithium Lade- & Entlade-Zyklen Stellen Sie erst die Zyklenreihenfolge CHG>DSCH oder DSCH>CHG ein (CHG = Laden / DSCH = Entladen), dann die Anzahl Zyklen (1~5) ein. Drücken Sie [Start] für min. 3 Sekunden. Am Ende der Zyklen können Sie mit [INC]/[DEC] die ent- und geladene Kapazität jedes Zyklus...
-
Seite 10: Nicd / Nimh Akkus
902 NiCd / NiMH Akkus Mit diesem Programm können die NiMH oder NiCd Akkus laden. Wählen Sie erst den korrekten Akkutyp. Laden Stellen Sie den (max.) Ladestrom ein. Im automatischen Modus (Aut) wird das Gerät den Ladestrom selbst festlegen, ohne den eingestellten max. - Seite 11 902 Entladen Um den Akku zu entladen, stellen sie erst den Entladestrom (0.1 ~ 9.9A) und die Entladeschlussspannung (0.1 ~ 48V) ein (Bitte beachten Sie: max. Entladeleistung 200W) Drücken Sie [Start] für min. 3 Sekunden. Beim Ladevorgang werden Ihnen...
- Seite 12 902 Pb (Blei) Akkus Der optimale Ladestrom für einen Bleiakku beträgt 1/10 seiner Kapazität. Bleiakkus sollten nie schnell geladen werden. Bitte beachten Sie die angaben des Herstellers. Laden Stellen Sie den gewünschten Ladestrom und die Nennspannung des Akkus ein.
-
Seite 13: Ladeausgang Mit Motortest
902 2. Ladeausgang mit Motortest Mit 2. Ausgang laden Unabhängig vom Ladeausgang 1 kann am Ausgang 2 ein Akku mit einem Konstantstrom geladen werden. ( Geeinet für NiMH oder NiCd / Laden Sie NIE Lithium Akkus am Ausgang 2!) Stellen Sie den Konstantstrom ein (0.1~2.0A) -
Seite 14: Programm Speichern
902 Akku Programm abspeichern / laden Die e-Station hat 5 Speicherplätze um häufig benötigte Programme zu abzuspeichern und bei Bedarf wieder zu laden. Programm Speichern Die angezeigten Eckdaten spezifizieren den angezeigten Akku (Zusammenfassung). Diese haben keinen Einfluss auf die Lade/Entlade Parameter. -
Seite 15: Programm Laden
902 Programm Laden Wählen Sie das gewünschte Programm (1 bis 5) mit [Inc] / [Dec] aus. (Bsp. 12 Zellen NiMH Akku mit 3000mAh) Das Ladegerät wird mit den gespeicherten Parametern konfiguriert. Informationen mit externem Balancer PB5 oder PB6 Zellenüberwachung Schlissen Sie den Balancer-Link-Anschluss zusätzlich am Temperatur-Anschluss auf der... -
Seite 16: Informationen Während Dem Laden/Entladen
902 Informationen während dem Laden/Entladen Während dem Laden bzw. Entladen können die unterschiedliche Informationen abrufen. Mit [Inc] und [Dec] werden diese Informationen angezeigt. Ladeendspannung Delta-Peak Sensitivität der Abschaltautomatik Nennspannung des Blei-Akkus Eingestellte Motorlaufzeit © by eflight GmbH V 1.0, 10.12.07... -
Seite 17: Allgemeine Informationen
902 Allgemeine Informationen Aktuelle Eingangsspannung (des Autoakkus oder Netzschaltteils). Interne Temperatur. Temperatur des optionalen externen Temperatursensors. Abschalt-Temperatur Sicherheitszeitmesser Kapazitätsabschaltung © by eflight GmbH V 1.0, 10.12.07... - Seite 18 902 Fehlermeldungen Akku wurde mit verkehrter Polarität angeschlossen Die Verbindung zum Akku wurde unterbrochen Die Eingangspannung ist zu tief (Schutz des Autoakkus) Interne Fehlfunktion des Ladegerätes Die gemessene Spannung des Lithium Akkus ist höher als die eingestellte Nennspannung. Überprüfen Sie die Zellenzahl.
