Lipowec MAXIMA Montageanleitung Seite 6

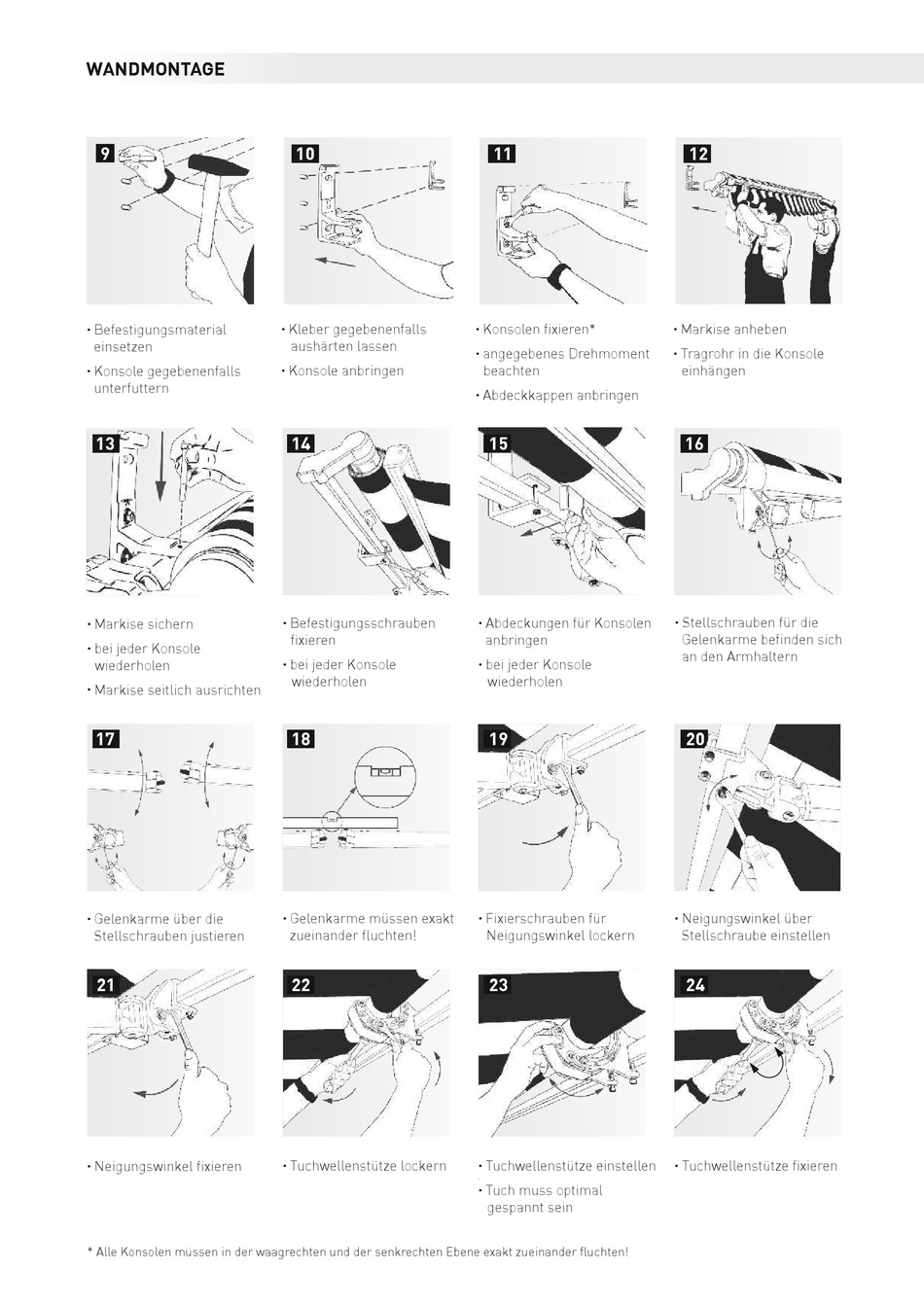

WANDMONTAGE
g
9
Befestigungsmaterial
•
einsetzen
Konsole gegebenenfalls
•
unterfuttern
13
Markise sichern
•
bei jeder Konsole
•
wiederholen
Markise seitlich ausrichten
•
17
Gelenkarme über die
•
Stellschrauben justieren
21
Neigungswinkel fixieren
•
* Alle Konsolen müssen in der waagrechten und der senkrechten Ebene exakt zueinander fluchten!
10 10
Kleber gegebenenfalls
•
aushärten lassen
Konsole anbringen
•
14 1
Befestigungsschrauben
•
fixieren
bei jeder Konsole
•
wiederholen
18 1
Gelenkarme müssen exakt
•
zueinander fluchten!
22
Tuchwellenstütze lockern
•
11
Konsolen fixieren*
•
angegebenes Drehmoment
•
beachten
Abdeckkappen anbringen
•
15
Abdeckungen für Konsolen
•
anbringen
bei jeder Konsole
•
wiederholen
19
Fixierschrauben für
•
Neigungswinkel lockern
23
Tuchwellenstütze einstellen
•
.
Tuch muss optimal
•
gespannt sein
12
Markise anheben
•
Tragrohr in die Konsole
•
einhängen
16
Stellschrauben für die
•
Gelenkarme befinden sich
an den Armhaltern
20
Neigungswinkel über
•
Stellschraube einstellen
24
Tuchwellenstütze fixieren
•
