AX-2S, AC-2S, AP-8
Automatisches Nivellier
Bedienungsanleitung
•
Inbetriebnahme des Instruments
Instrumentenaufstellung
1. Stellen Sie das Stativ in einer für Ihre Anwendung geeigneten Höhe auf.
Hinweis: Stellen Sie sicher, dass das Stativ sicher steht und der Stativkopf
verhältnismäßig horizontal ausgerichtet ist.
2. Befestigen Sie das Instrument auf dem Stativ.
3. Nivellieren Sie das Instrument mit Hilfe der Dosenlibelle als Referenz.
4. Fokussieren Sie das Fernrohrfadenkreuz durch Drehen des Fokussierrings.
Ausrichten des Instruments
1. Richten Sie das Fernrohr mit Hilfe der Zieleinrichtung auf die
Messlatte aus.
2. Drehen Sie den Fokussierknopf zur Scharfeinstellung auf die Messlatte.
Richten Sie das Fernrohrfadenkreuz mit Hilfe des Seitenfeintriebs genau
auf die Mitte der Messlatte aus.
3. Überprüfen Sie, ob eine Parallaxenverschiebung vorliegt.
Hinweis: Die Fokussierung ist parallaxenfrei, wenn sich das Fadenkreuz
und die Messlatteneinteilung auch unter verändertem Blickwinkel (Auge
vor dem Okular hoch und runter bzw. nach links und rechts bewegen)
nicht gegeneinander verschoben haben.
Hinweis: Nach dem Einspielen der Dosenlibelle werden restliche
Neigungen der Sichtlinie durch den Kompensator aufgehoben. Der
Kompensator beseitigt jedoch nicht solche Neigungen, die aufgrund
mangelhafter Justierung der Dosenlibelle oder Sichtlinie entstanden
sind. Deshalb sollten diese regelmäßig überprüft werden (weitere
Informationen finden Sie unter Justierung des Instruments).
5
– –

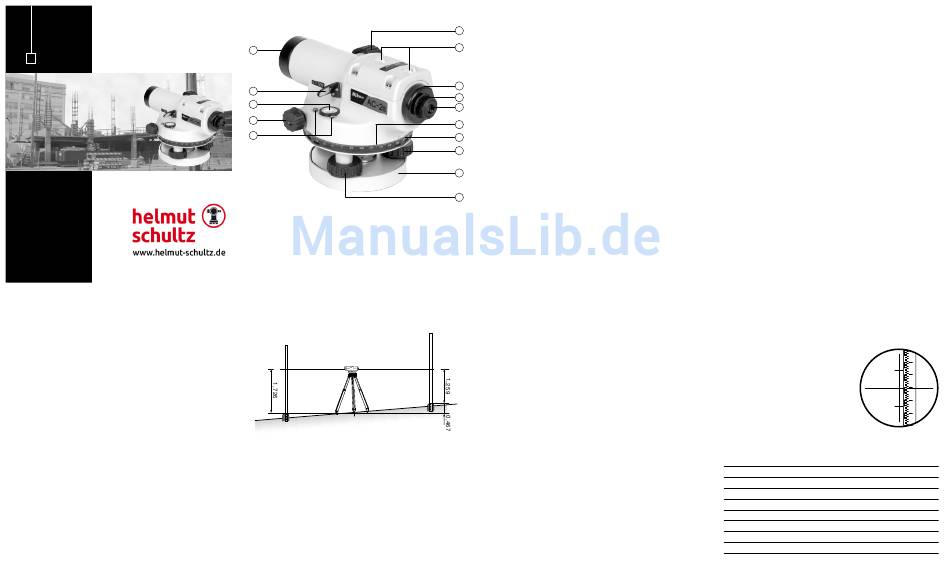

Merkmale
14
13
12
11
10
– 2 –
Messungen
Bestimmung der Höhendifferenz
a
1
B
A
1. Stellen Sie das Instrument in der Mitte zwischen zwei Punkten (A und B)
auf.
2. Nehmen Sie eine Lattenablesung am Punkt A (a = 1,726 m) und eine
1
am Punkt B (b =1,259 m) vor.
1
Hinweis: Eine geringfügige Abweichung der Sichtlinie von der
Horizontalen wird keinen Messfehler verursachen, solange das
Instrument annähernd in der Mitte zwischen den beiden Punkten
aufgebaut ist.
3. Subtrahieren Sie b von a , um die Differenz zwischen den Punkten zu
1 1
erhalten (d = 0,467 m).
Hinweis: Der Punkt B ist 0,467 m höher als der Punkt A, da die
Differenz ein positiver Wert ist. Würde der Punkt B niedriger als der
Punkt A liegen, wäre der Wert negativ.
6
– –
01. Fokussierknopf
1
02. Zieleinrichtung
2
03. Fadenkreuzjustierung (unter Abdeckung)
04. Fokussierring für Fadenkreuz
05. Okular
06. Horizontaleinstellring mit Winkelteilung
3
07. Ableselinie für Winkelteilung
4
08. Nivellierschrauben
5
09. Fußplatte
6
10. Justierschrauben der Dosenlibelle
7 11. Seitenfeintrieb
12. Dosenlibelle
8
13. Ablesespiegel für Dosenlibelle
14. Objektiv
9
8
– 3 –
Abstecken einer Höhe
1. Stellen Sie das Instrument auf und nivellieren Sie es.
2. Setzen Sie die Messlatte auf eine bekannte Höhe (30,55 m) und nehmen
Sie eine Lattenablesung vor (1,72 m).
3. Addieren Sie die Lattenablesung zur bekannten Höhe, um die
b
1
Gerätehöhe (HI) zu ermitteln (1,72 + 30,55 = 32,27 m).
4. Subtrahieren Sie die Höhe des abzusteckenden Punkts (31,02 m) von der
Gerätehöhe (32,27), um die Differenz zwischen den beiden Punkten zu
berechnen (32,27 – 31,02 = 1,25 m).
5. Gehen Sie zum abzusteckenden Punkt und verschieben Sie die Messlatte
vertikal, bis sich die berechnete Differenz (1,25) mittig im Fadenkreuz
befindet.
– 7 –
Wartung und Pflege
• Wie alle Präzisionsgeräte sollte das automatische Nivellier im
Transportkoffer befördert und gelagert werden.
• Wenn Sie das Instrument auf dem Stativ transportieren, achten Sie
darauf, dass Sie es senkrecht und nicht auf der Schulter tragen.
• Bewahren Sie das Instrument, wenn möglich, an einem trocknen,
vor direkter Sonneneinstrahlung geschützten Ort auf.
• Säubern Sie das Instrument mit einem Tuch von Staub und Schmutz.
Reinigen Sie das Objektiv und Okular besonders vorsichtig mit einem
feuchten Papiertuch oder einem sauberen, weichen, faserfreien Tuch.
• Trocknen Sie das Instrument und den Transportkoffer beim Einsatz in
feuchter Witterung im Feld ab und lassen Sie sie bei geöffnetem
Transportkoffer vollständig in einem Innenraum austrocknen.
Sicherheitshinweise
In dieser Bedienungsanleitung sind Warnungen (ACHTUNG) und
Hinweise enthalten. Jeder dieser Begriffe nimmt Bezug auf ein bestimmtes
Gefahrenniveau. ACHTUNG weist auf eine Gefahr oder unsichere
Arbeitsweise hin, die zu geringfügigen Verletzungen oder Sachschaden
führen kann. Ein Hinweis enthält wichtige Informationen, die nicht auf die
Sicherheit bezogen sind.
– 4 –
Distanzmessung
Hinweis: Mit Hilfe der Distanzmessstriche des Instruments können Sie die
Distanz zwischen dem Instrument und der Messlatte bestimmen.
1. Nehmen Sie eine Lattenablesung am
oberen Distanzmessstrich (1,436 m)
und am unteren Distanzmessstrich
(1,152 m) vor.
2. Berechnen Sie die Differenz
zwischen den beiden Ablesungen
(1,436 – 1,152 = 0,284 m).
3. Multiplizieren Sie die Differenz mit 100,
um die Distanz zwischen dem Instrument
und der Messlatte zu erhalten (0,284 x 100 = 28,4).
4. Addieren 0,1 (28,4 + 0,1 = 28,5).
Rechenbeispiel
Höhe
Ablesung am Mittenstrich 1,294 m
Distanzmessung
Ablesung am oberen Distanzmessstrich 1,436 m
Ablesung am unteren Distanzmessstrich 1,152 m
Differenz 0,284 m
Distanz (0,284 x 100) 28,4 m
Addieren 0,1 (28,4 + 0,1) 28,5 m
