PROMYK DM 35/45 R Anleitung Seite 3

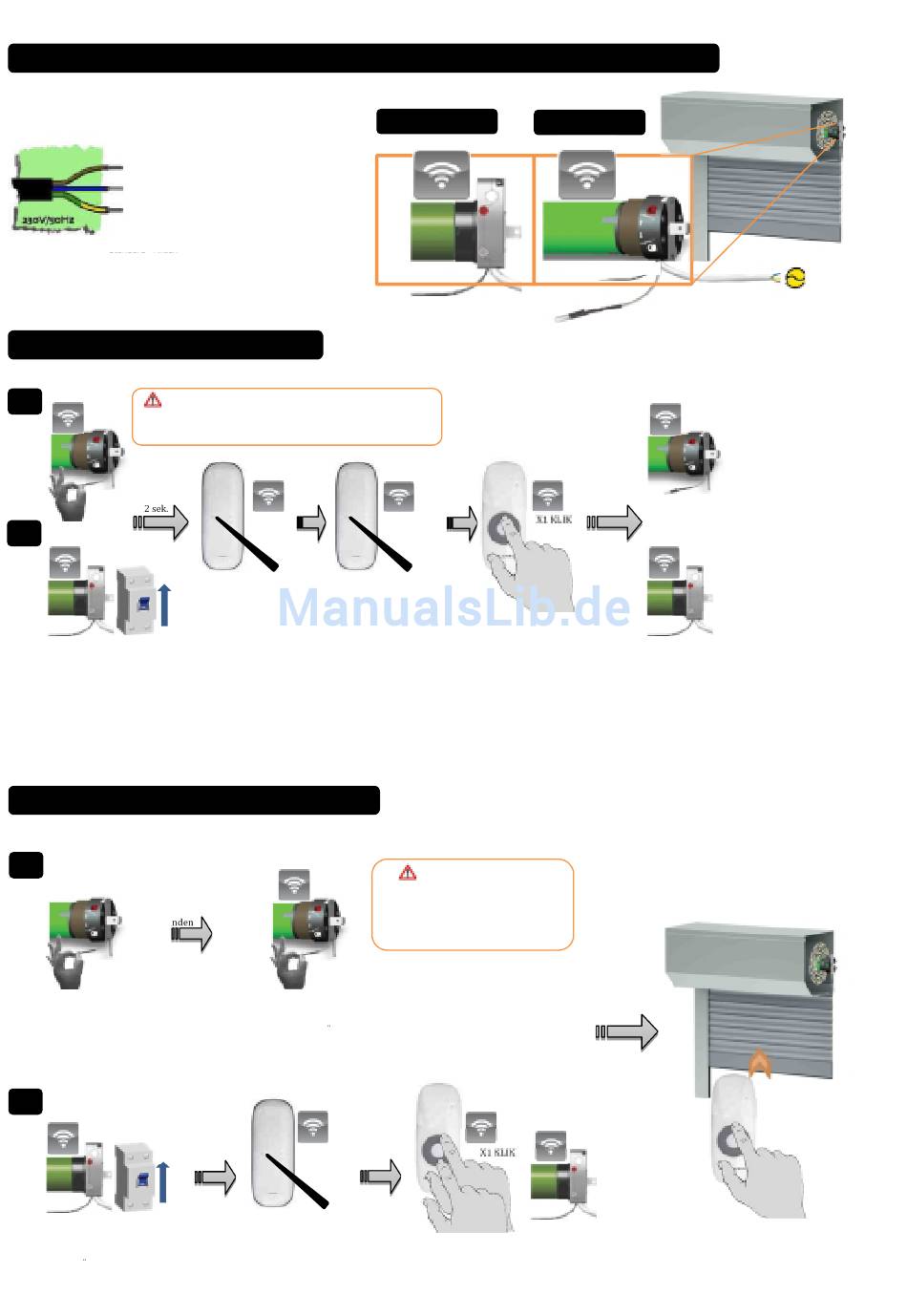

1/ Elektrischer Anschluss des Motors laut Standards (Abb.1).
Den Motor an der Netzstromversorgung anschließen, gleich danach wird man einen kurzen Piepton hören(X1 BIP).
BRAUN- PHASE (L)
BLAU- NULLLEITER (N)
GELB/GRÜN- ERDE (PE)
Standard - Anschluss
Abb. 1
2/ Verbindung des Motors mit dem Sender.
Um den Sender mit dem Motor zu verbinden soll man:
X1 BIP
R
Wenn wir keinen Zugang zum Programmierungsknopf haben –
verwenden wir Programmierungsprozedur wie bei der RM -Serie –
Anschließen und Ausschalten der Stromversorgung
X1KLIK
2 sek.
RM
X1 BIP
AN
R- Den Programmierungsknopf auf der
Leitung des Motorkopfs einmal kurz
drü cken, dieses wird Ihnen durch einen
kurzen Piepton bestä t igt (X1 BIP)
RM
Stromversorgung, wird er die
Programmierungsbereitschaft durch
einen kurzen Piepton bestä t igen.
3/ Änderung der Richtung der Motorbewegung.
Wenn der Motor (verbunden mit dem Sender) bewegt sich der gewünschten Richtung entgegen
R
~6 Sekunden
X1 KLIK
Der Motor zum Stillstand
bringen. Dann die
Systemtaste des Motors
6 Sekunden lang gedrü ckt
halten.
RM
X1 BIP
AN
Beim Anschließen zur
Stromversorgung beginnt der Motor
den Programmierungsstatus, also bis
2 Sekunden fangen Sie die weitere
Prozedur der Anderung der Richtung
der Motorbewegung an
X1 BIP
X1 KLIK
X1 KLIK
Nach 2 Sekunden die Taste Dann auf der hinteren
„P2- Set" auf der hinteren Seite des Senders drü cken
Seite des Senders drü cken, Sie bitte noch einmal die
- beim Anschluss des Senders zur dieses wird Ihnen durch Taste „P2- Set", dieses
einen kurzen Piepton wird Ihnen durch einen
bestä t igt kurzen Piepton bestä t igt
X3 BIP
Die Taste so lange gedrü ckt
halten, bis Sie drei Pieptone
hö ren, dieses wird Ihnen der
Prozedurbeginn der Anderung
der Richtung der
Motorbewegung bestä t igt
X2 BIP
X2 KLIK
2 sek.
Drü cken Sie zwei Mal die
Taste „P2- System"
Motoren RM
X1 BIP
Radio-Antenne
X1 BIP
X1 BIP
1 sekunda.
Nach 1 Sekunde drü cken
Sie bitte die Taste „AUF"
auf der vorderen Seite des
Senders, dieses wird
Ihnen durch einen kurzen
Piepton bestä t igt (X1BIP)
(X1BIP)
Wenn wir keinen Zugang zum
Programmierungsknopf haben – verwenden
wir Programmierungsprozedur wie bei der
RM -Serie – Anschließen und Ausschalten
der Stromversorgung
X1 BIP
X1 KLIK
2 sek.
Bis 2 Sekunden drü cken Sie bitte die Taste „AUF" oder „AB", dieses wird
Ihnen durch sechs kurze Pieptone bestä t igt (X6BIP). Falls sich die Richtung
der Bewegung nicht ä n dert, wiederholen Sie bitte die Prozedur und drü cken
die andere Taste als frü her („AUF" oder „AB")
Motoren R
X1BIP
Radio-Antenne
Programierrungsknopf
X6 BIP
X1 KLIK
X6 BIP
OK
Nach der korrekten
Einstellung reagiert der Motor
durch einen Piepton (X6BIP)
und beginnt
Anwendersteuerung.
:
X6 BIP
AC
230V / 50Hz
Stromversorgung
Wenn Sie die Taste „AUF" auf dem
Sender drü cken und der
Rollladenpanzer wickelt sich nach oben,
ist die Richtung der Motorbewegung
korrekt eingestellt
3
