Warwick RockTuner PT-02 Bedienungsanleitung

RockTuner PT-02 Bedienungsanleitung
ACHTUNG!
1. Zur Vermeidung von Kurzschlüssen, elektrischen Schlägen oder Schäden, das Gerät bitte:
NICHT zerlegen.
NICHT in Betriebsumgebungen mit hoher Temperatur/hoher Feuchtigkeit verwenden, wie z. B.
in der Nähe von Heizgeräten, in direktem Sonnenlicht, im Badezimmer, auf feuchten Böden, etc.
KEINE übermäßigen Vibrationen aussetzen
NICHT in staubigen oder schmutzigen Umgebungen verwenden.
2. Zur Vermeidung von Ausfällen, bitte:
KEINEN übertriebenen Druck auf Bedienelemente ausüben.
Das Gerät NICHT fallen lassen.
3. Reinigung:
KEINE Verdünnungsmittel oder Alkohol verwenden.
NUR mit einem trockenen, sauberen Tuch reinigen.
4. Batterielaufzeit verlängern:
Batterie bei längerer Nichtbenutzung entfernen.
Gerät bei Nichtbenutzung ausschalten.
5. Stromversorgung:
Nur 9V Batterie / DC Adapter verwenden.

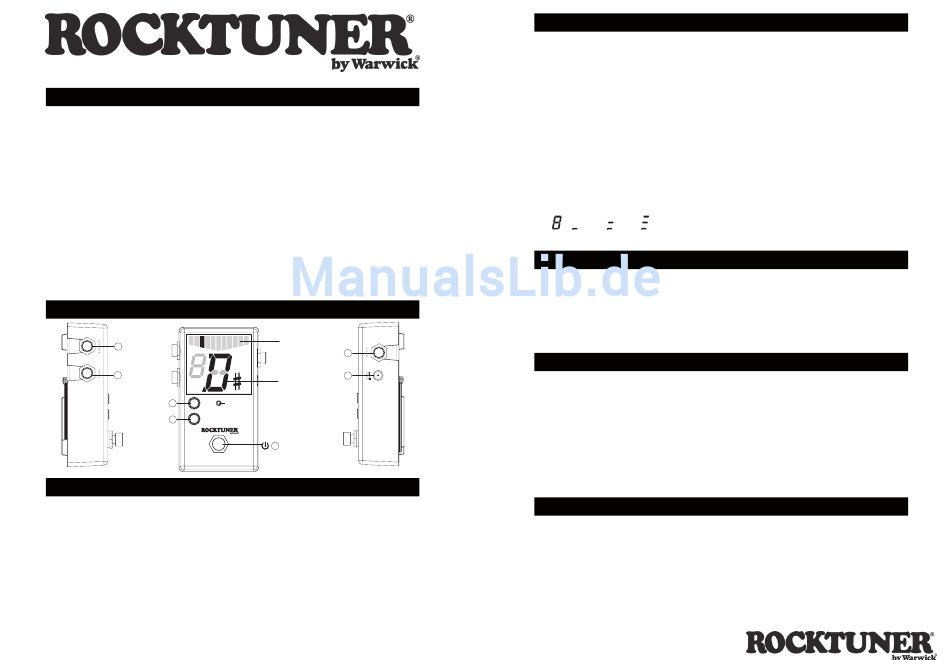

Übersicht
4
5
6
⑧
PITC H
7
FLA T
PT -02

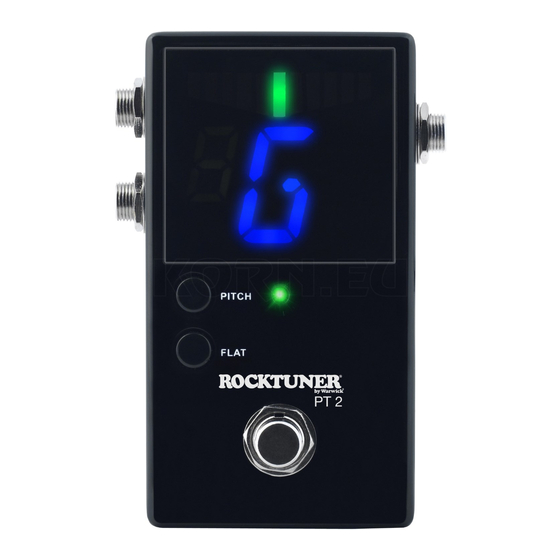

Merkmale
1) Fußschalter
Drücken Sie diesen Schalter, um das Gerät an- oder auszuschalten.
2) Eingang
Schließen Sie hier das vom Instrument kommende Kabel an. Im Batteriebetrieb fungiert der
Eingang auch als Aktiv-Schalter. Das Gerät wird aktiviert, wenn ein Kabel im Eingang steckt.
Wird dieses entfernt, schaltet sich das Gerät ab. Bei Nichtbenutzung sollte das Kabel vom
Eingang abgezogen werden.
Headquarters: Warwick GmbH&Co.Music Equipment KG • Gewerbepark 46 • 08258 Markneukirchen/Germany • E-Mail: info@warwick.de
Branch China: Warwick Music Equipment (Shanghai) Ltd., Co.• Zhao Jia Bang Road No 108, 3rd Floor • 200020 Lu Wan District/Shanghai/P.R.China • E-Mail: info@warwick.cn
Branch Switzerland: Warwick Music Equipment Trading (Zurich) GmbH • Kriesbachstrasse 30 • 8600 Dübendorf / Switzerland • E-Mail: info@warwick.ch
Branch CZ/SK: Warwick Music Equipment Trading (Praha CZ) s.r.o. • Spálená 23/93 • 11000 Praha 1 / Czech Republic • E-Mail: info@warwick.cz
Branch Poland: Warwick Music Equipment Trading (Warsaw) Sp. z o.o. • Flory 7/18a • 00-586 Warsaw / Poland • E-Mail: info@warwick.pl
Branch UK/ Ireland: Warwick Music Equipment Trading (Hailsham UK) Ltd. • "Cortlandt" George Street • East Sussex BN27 1AE / Great Britain • E-Mail: info@warwickbass.co.uk
Branch USA: Warwick Music Equipment Trading (New York USA) Inc. • 76-80 East 7th Street • New York, NY 10003 USA • E-Mail: info@warwickbass.com
Visit us on the World Wide Web: http://www.warwick-distribution.de, https://www.facebook.de/warwickmusicdistribution
Stimmanzeige
2
3
Notenanzeige
PT 2
1
Merkmale
3) 9V-Eingang
Schließen Sie hier ein passendes Netzteil an, damit Sie das Gerät ohne Rücksicht auf die Batte-
rielaufzeit betreiben können.
4) Ausgang
Schließen Sie hier einen Verstärker oder ein weiteres Effektgerät an. Wenn das Stimmgerät ausge-
schalten ist, gibt diese Buchse das Eingangssignal aus. Im Stimmbetrieb wird das Ausgangssignal
stummgeschalten. Verwenden Sie diese Buchse, wenn Sie lautlos stimmen möchten.
5) BYPASS Ausgang
Schließen Sie hier einen Verstärker oder ein weiteres Effektgerät an. Dieser Ausgang gibt immer
das Eingangssignal aus. Nutzen Sie diesen Ausgang, wenn Sie das Instrumentensignal beim Stim-
men hören möchten.
6) PITCH-Taste
Stellen Sie hiermit die Referenzfrequenz ein. „0" - „5" steht dabei für den Bereich 440-445 Hz,
„6" - „9" für 436-439 Hz.
7) FLAT-Taste
Nutzen Sie diese Taste für FLAT-Tunings.
= b = b bb = bb
8) Status-LED
Betrieb
1. Instrument mit dem Eingang verbinden. Das Pedal wird nun mit Strom versorgt.
2. Fußschalter drücken, um das Stimmgerät zu aktivieren.
3. Referenzfrequenz per PITCH-Taste festlegen.
4. FLAT-Taste drücken, um Flat-Tuning einzustellen.
5. Das Instrument stimmen, bis die gewünschte Note angezeigt wird.
6. Weiterstimmen, sodass sich der Stimmbalken auf die Mitte zu bewegt.
7. Die korrekt Stimmung ist erreicht, wenn der Stimmbalken in der Mitte aufleuchtet.
Spezifikationen
Stimmumfang: A0 (27,5Hz) - C8 (4,186Hz)
Genauigkeit: +/- 1 cent
Kalibrierung: 436-445Hz (in 1 Hz Schritten)
Flat-Tuning: b, bb, bbb
Töne: A, A#, B, C, C#, D, D#, E, F, G, G#
Anzeige: 39-Segmente FND & 1 LED
Eingang: 6,3 mm Buchse
Ausgang: 6,3 mm Buchse; 6,3 mm Bypass-Buchse
Stromversorgung: 9V Batterie / DC Adapter
Abmessungen: (B x T x H) 59 x 108 x 36 mm
Gewicht: 300 g (inkl. Batterie)
Batteriewechsel
1. Clip an markierter Stelle eindrücken und Batteriedeckel abnehmen.
2. Batteriekabel mit Batterie verbinden und letztere in das Gehäuse einsetzen.
3. Batteriedeckel schließen.
4. Die Laufzeit der Batterie hängt maßgeblich von den Betriebsbedingungen ab. Wenn das
Gerät ausgeht, Batterie austauschen.
