Users manual
Bedienungsanleitung
TBH-1400N
Rotary hammer drill
Bohrhammer
Art. No. HDM6019
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Top Craft TBH-1400N

Inhaltszusammenfassung für Top Craft TBH-1400N

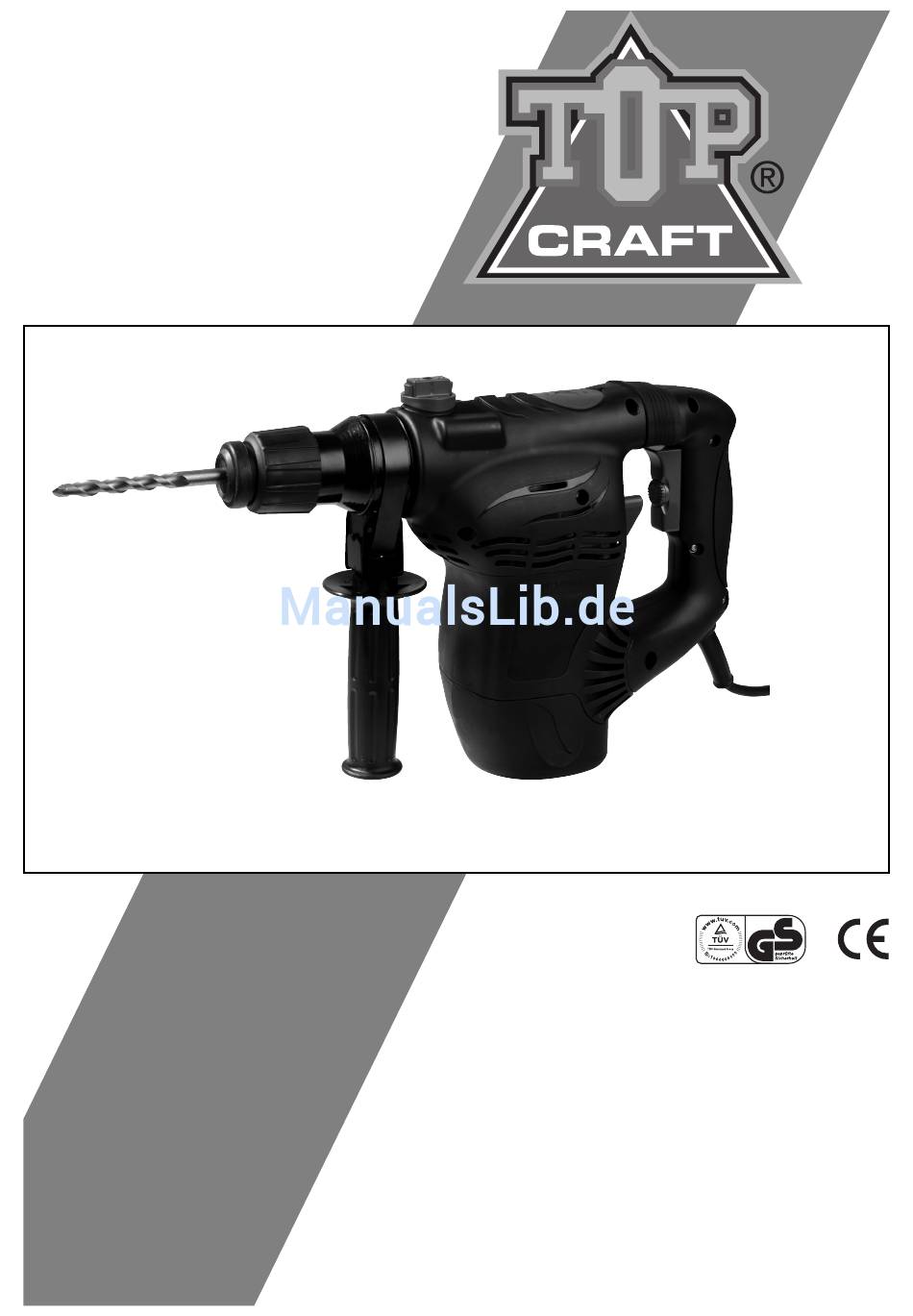

  • Seite 1 Users manual Bedienungsanleitung TBH-1400N Rotary hammer drill Bohrhammer Art. No. HDM6019...
  • Seite 2 Fig.A / Abb.A Fig.B / Abb.B Fig.C / Abb.C Ferm...
  • Seite 3 Regelschalter Drehzahl Umschaltung Betriebsart Fig.D / Abb.D Fig.E / Abb.E Fig.F / Abb.F Ferm...
  • Seite 13 BOHRHAMMER Die Nummern im nachfolgenden Text korrespondieren mit den Abbildungen auf Seite 2 - 3. Lesen Sie vor dem Gebrauch der Maschine diese Bedienungsanleitung aufmerksam durch. Machen Sie sich unbedingt mit der Arbeitsweise der Maschine und ihrer Bedienung vertraut. Warten Sie die Maschine gemäß der Anweisungen und achten Sie darauf, dass die Maschine einwandfrei arbeitet.

  • Seite 14: Sicherheitshinweise

    Hammer/Bohr-Funktion Lpa (Schalldruckpegel) 93 dB(A) Lwa (Schallleistung) 107 dB(A) Vibrationswert 11.38m/s Produktinformation Abb. A + E Funktionsschalter 1 Ein-/Aus-Schalter Handgriff Funktionsschalter 1 Netzkabel Zusatzhandgriff Bohrtiefenanschlag Staubfänger Bohrhammer 10. Verriegelung 11. Schmierdeckel Packungsinhalt Drehbohrhammer SDS-Meißel SDS-Bohrkronen SDS-Bohrfutter + Adapter + Schlüssel Tiefenanschlag Staubfänger Schmierfett...
  • Seite 15 Deutet das Vorhandensein elektrischer Spannung an. Ziehen Sie, falls das Kabel beschädigt wird und auch während Wartungsarbeiten, sofort den Netzstecker. Tragen Sie eine Staubschutzmaske Schutzbrille und Gehörschutz tragen Schadhafte und/oder alte elektrische oder elektronische Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden. Allgemeine Sicherhetshinweise Achtung! Sämtliche Anweisungen sind zu lesen.
  • Seite 16 Halten Sie das Netzkabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Netzkabel erhöhen das Risiko eines elektrischen Schlages. Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages, 3) Sicherheit von Personen...
  • Seite 17 Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben.

  • Seite 18: Betrieb

    • Sind Netzkabel, Isolation und Netzstecker in einwandfreiem Zustand: unbeschädigt, nicht lose oder defekt? • Ist die Wandsteckdose in Ordnung? • Läuft der Bohrhammer unrund, ist er überhitzt oder erzeugt übermäßige Funken? • Sollte eines der genannten Probleme auftreten, unterbrechen Sie sofort die Arbeit und lassen Sie die Maschine von einem Fachmann reparieren.
  • Seite 19 Kontrollieren Sie während des Gebrauchs regelmäßig die Bohrer. Stumpfe Bohrer müssen geschärft oder ausgetauscht werden. • Ölen Sie den Bohrerschaft leicht ein, bevor Sie ihn in das Bohrfutter einsetzen. • Schieben Sie die Arretierhülse (11, Abb. A) zurück und setzen Sie den Bohrer in die •...

  • Seite 20: Wartung

    4. WARTUNG Achten Sie darauf, dass die Maschine nicht an das Stromnetz angeschlossen ist, wenn Wartungsarbeiten an den mechanischen Teilen durchgeführt werden. Maschinen sind so konzipiert, dass sie lange Zeit bei minimalem Wartungsaufwand problemlos funktionieren. Durch regelmäßiges Reinigen und sachgerechte Behandlung verlängern Sie die Lebensdauer Ihrer Maschine.
  • Seite 21 • Überhitzung des • Maschine überlastet • Verringern Sie die Getriebegehäuses. oder Bohrer stumpf. Belastung und schleifen Sie den Bohrer. • Verringerte • Netzspannung Netzspannung. regulieren. • Starkes Funkensprühen • Prüfen Sie, ob die des Motors. Kohlebürsten abgenutzt sind. Reinigung Reinigen Sie das Maschinengehäuse regelmäßig mit einem weichen Tuch, vorzugsweise nach jedem Gebrauch.
  • Seite 22 E KONFORMITÄTSERKLÄRUNG (D) Wir erklären in alleiniger Verantwortung, daß dieses Produkt, TBH-1400N Bohrhammer mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN60745-1: 2003 + A1, EN60745-2-6: 2003, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3 gemäß den Bestimmungen der Richtlinien: 98/37/EC, 2006/95/EC, 89/336/EEC, 2002/95/EC, 2002/96/EC...
  • Seite 23 Ferm...
  • Seite 24 Ferm...
  • Seite 25 Ferm...

  • Seite 26: Spare Parts List

    Spare parts list Description Position 700171 Depth gauge 700172 Side handle 25 till 29 700393 Locking sleeve (set) 76 till 78 806001 Bearing 6001 ZZ 700394 Rotor 700395 Stator 700396 Carbon brush (set) 700397 Switch 800608 Bearing 608 ZZ Ersatzteilliste Bezeichnung Position 700171...

  • Seite 27: Exploded View / Explosionszeichnung

    Exploded view / Explosionszeichnung Ferm...
  • Seite 28 GB Subject to change Änderungen vorbehalten www.ferm.com GB-D-0809-23...
