Bedienungsanleitung
Solar Pumpensystem "Rimini plus"
Diese Bedienungsanleitung gehört ausschließlich zu diesem Produkt. Sie ent-
hält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hier-
auf, auch wenn Sie dieses Produkt an Dritte weitergeben.
Archivieren Sie deshalb diese Bedienungsanleitung zum Nachlesen.
1. Einführung
Sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produktes.
Sie haben ein Produkt erworben, welches nach dem heutigen Stand der Technik
gebaut wurde.
Es erfüllt die Anforderungen der geltenden europäischen und nationalen
Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden
Erklärungen und Unterlagen sind beim Hersteller hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müs-
sen Sie als Anwender diese Bedienungsanleitung beachten!
!
2. Sicherheitshinweise
Bei Schäden,
Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch!
Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachge-
mäße Handhabung
Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung.
In solchen Fällen erlischt jeder Garantieanspruch.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produktes nicht gestattet. Achten Sie auf eine sachgemäße
Inbetriebnahme. Beachten Sie hierbei diese Bedienungsanleitung.
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes
der gewerblichen Berufsgenossenschaft für elektrische Anlagen und Betriebsmittel zu
beachten. Dieses Produkt ist nur für die Verwendung im privaten Bereich konzipiert.
3. Bestimmungsgemäße Verwendung
- Das Pumpensystem ist für den Einsatz im Außenbereich in Gartenteichen konzi-
piert. Je nach Sonneneinstrahlung auf das Solarmodul werden die eingebauten
Akkus geladen und die Pumpe fördert entsprechend Wasser.
- Zur Funktion der Pumpe wird direkte Sonneneinstrahlung benötigt.
- Bei Inbetriebnahme können die eingebauten Akkus teilweise entladen sein
und die Pumpe fördert im Akkubetrieb kein Wasser. Bitte laden Sie die
Akkus einen Tag bei Sonneneinstrahlung auf, lassen Sie die Pumpe dabei
ausgeschaltet.
- Das Pumpensystem zeichnet sich besonders durch seine Montagefreundlichkeit
aus. Es ist zum Aufbau kein Werkzeug erforderlich. Das System benötigt zum
Anlauf volle Sonneneinstrahlung auf das Solarmodul.
- Zum Fördern von Trinkwasser darf die Pumpe nicht eingesetzt werden.
- Die Leistung kann über einen Regler an der Pumpe verändert werden.
- Um ein mögliches störendes Plätschern zu vermeiden, können Sie das Steigrohr
verkleinern.
- Um die Förderung sicher zu unterbrechen, müssen Sie das Pumpensystem aus-
schalten oder die Kabelverbindung zwischen Solarmodul und Pumpe lösen.
4. Montage und Inbetriebnahme
Das Pumpensystem besteht aus folgenden Teilen:
1 Stk. Solarmodul mit Akkus, Wand-, Boden- und Masthalterung, 1 Stk. Tauchpumpe
im Kunststoffgehäuse mit 5 m Anschlussleitung, 4 Steigrohre und 4 Wasserdüsen.
1. Rollen Sie das Anschlusskabel an der Pumpe ganz aus.
2. Stecken Sie die Steigrohre auf die Pumpe auf und setzen Sie dann einen der
gewünschten Sprinkler auf das Steigrohr.
3. Stellen Sie die Pumpe im Teich auf einige Steine. Vermeiden Sie einen Standort
direkt am Teichgrund, da hier besonders viel Schmutz durch die Pumpe ange-
saugt wird und diese dann sehr schnell verschmutzt.
4. Verbinden Sie nun den Stecker der Pumpe mit der Buchse am Kabel des
Solarmoduls und schrauben Sie die Kappe fest.

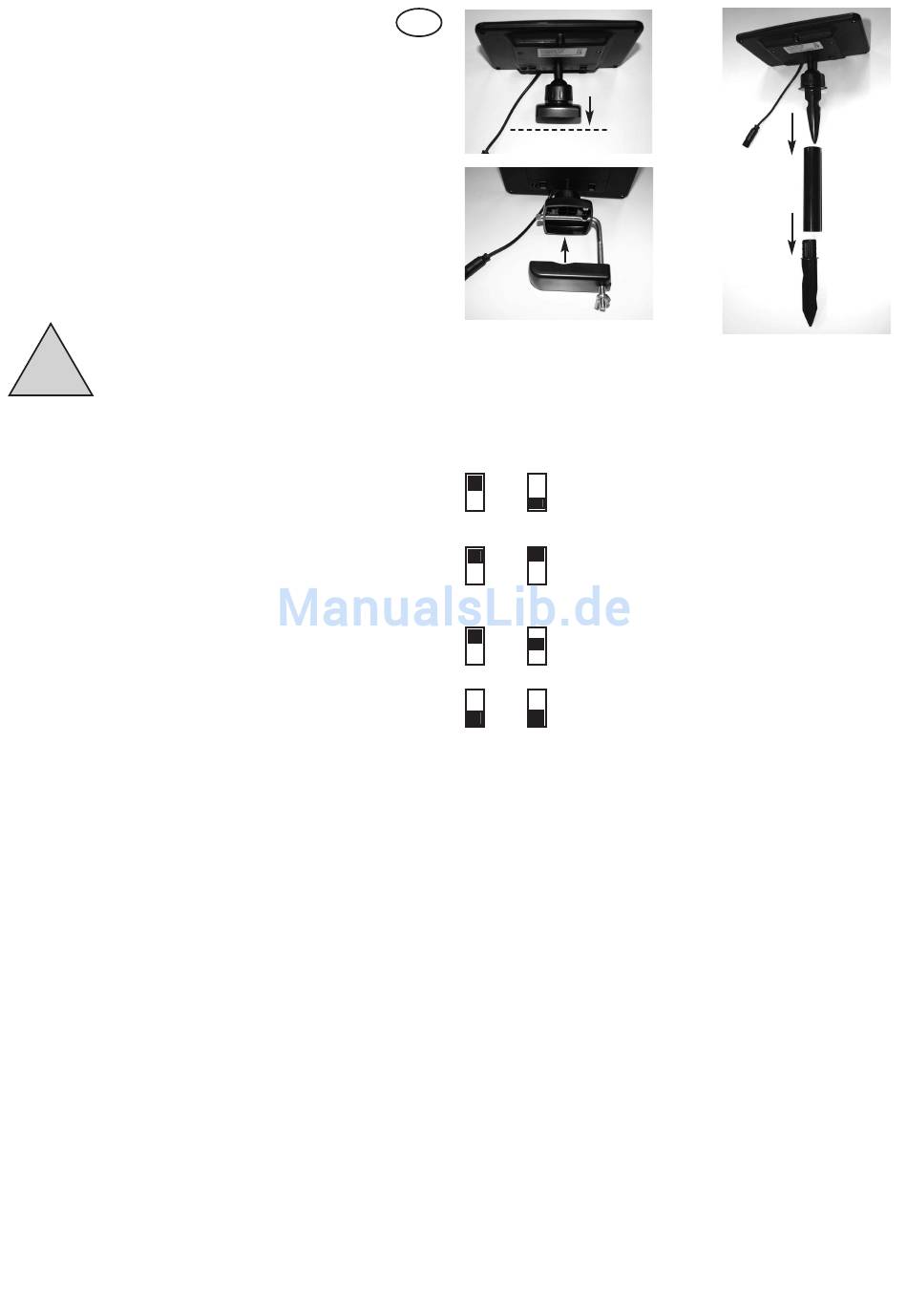

Stellen Sie das Solarmodul an einen sonnigen, schattenfreien Platz in Südlage
auf. Das Modul kann an eine Wand geschraubt werden, über einen Erdspieß in
die Erde gesteckt oder an einem Geländer oder Masten montiert werden (siehe
Bilder).
Hinweis: Es darf beim Einstecken keine Gewalt angewendet werden. Die Vorderseite
des Solarmoduls ist bruchempfindlich.
Achtung Verletzungsgefahr! Ein gebrochenes Modul kann nicht mehr repariert wer-
den und muss umweltgerecht entsorgt werden.
die durch Nichtbeachten
oder Nichtbeachten
D
Wandmontage
dieser
Mast- Geländermontage
Hinweis: Weitere Montagehinweise entnehmen Sie bitte der Anleitung der
Wasserpumpe.
der
Das Solar Pumpensystem hat verschiedene Einstellmöglichkeiten und
Betriebsarten. Diese können über zwei Schiebeschalter an der Rückseite des
Solarmoduls eingestellt werden.
Schalterstellungen:
A
ON
B
OFF
C
A
ON
B
OFF
C
A
ON
B
OFF
C
A
ON
B
OFF
C
Hinweis: Auf Grund der höheren Betriebsspannung ist die Förderleistung der Pumpe im
Direktbetrieb ohne Akkus größer als im Betrieb über Akku.
5. Wechseln der Akkus
Nach ein bis zwei Jahren wird die Kapazität der Akkus nachlassen und müssen
getauscht werden. Die Akkus sind im Handel oder beim Hersteller erhältlich.
1. Schrauben Sie die 3 Schrauben an der Rückseite des Solarmoduls heraus und
nehmen Sie die Abdeckung ab.
2. Entnehmen Sie die Akkus aus den Halterungen.
3. Setzen Sie den neuen Akku wieder polungsrichtig ein und schließen Sie das
Gehäuse wieder in umgekehrter Reihenfolge.
Hinweis: Verbrauchte Akkus müssen umweltgerecht entsorgt werden und gehö-
ren nicht in den Hausmüll. Ihr Händler ist gesetzlich verpflichtet die alten Akkus
zurückzunehmen.
6. Pflege und Wartung
Um die Leistung der Pumpe zu erhalten, muss je nach Wasserverschmutzung die Pumpe
und Ihre Teile mit warmen Wasser ausgewaschen werden.
Hinweise für die Pflege und Wartung der Pumpe entnehmen Sie bitte der Anleitung
der Pumpe.
Wischen Sie gelegentlich das Solarmodul mit einem weichen und leicht angefeuchteten
Tuch sauber.
Hinweis: Bevor Sie Arbeiten an der Pumpe durchführen, schalten Sie das System aus oder
unterbrechen Sie die Steckverbindung zwischen Pumpe und Solarmodul.
Erdspieß
kurz
Erdspieß
lang
Akkubetrieb!
im Akkubetrieb.
Pumpe läuft
Sonnenüberschuss werden die eingebauten
Akkus geladen. Bei Schatten wird die Pumpe
über die Akkus mit Strom versorgt bis der
Tiefentladeschutz die Pumpe abschaltet!
Direktbetrieb!
direkt
Die Pumpe läuft
Sonneneinstrahlung. Die Akkus werden nicht
geladen. Bei Schatten oder ungenügender
Einstrahlung funktioniert die Pumpe nicht.
Ladestellung!
Die Pumpe läuft nicht! Die Akkus werden je
nach Sonneneinstrahlung geladen.
Aus! (Überwintern)
Modul und Pumpe aus! Die Akkus werden
nicht geladen!
Bei
je nach
