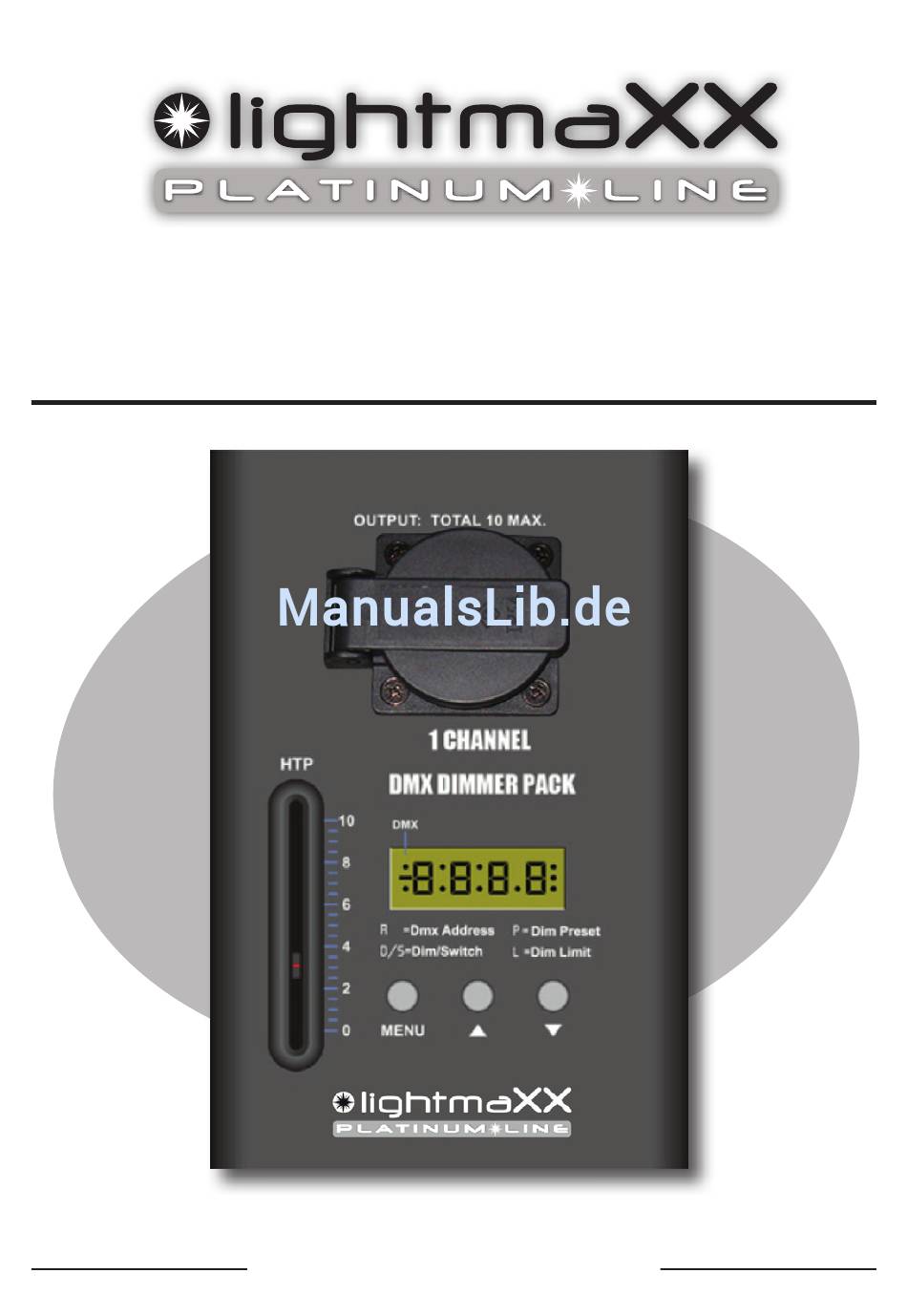

  • Seite 1 Bedienungsanleitung 1 KANAL DMX DIMMER PACK...

  • Seite 2: Das Produkt Verfügt Über Die Folgenden Features

    Herzlichen Glückwunsch! Vielen Dank für Ihren Kauf des Platinum Line Single Dimmer von LightmaXX. Es ist uns ein Privileg und eine besondere Freude, das Sie unser Produkt gewählt ha- ben. Bevor Sie das Gerät einschalten, empfehlen wir diese Bedienungsanleitung sorgfältig durchzulesen.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsangabe Features Allgemeine Hinweise 1. Überblick 1.1 Vorderseite 1.2 Rückseite 2. Bedienung 2.1 DMX Adressen Modus 2.2 Switch Pack Modus 2.3 Dimmer Pack Modus 9-11 Technische Spezifikationen...

  • Seite 4: Allgemeine Hinweise

    Allgemeine Hinweise Bitte lesen Sie diese Hinweise sorgfältig, bevor Sie das Produkt in Betrieb nehmen. Nachdem Sie die Hinweise gelesen haben, bewahren Sie die Anleitung bitte an einem sicheren Ort auf. Sicherer und effizienter Betrieb Das Produkt muss geerdet Sollte eine Fehlfunktion auf •...

  • Seite 5: Überblick

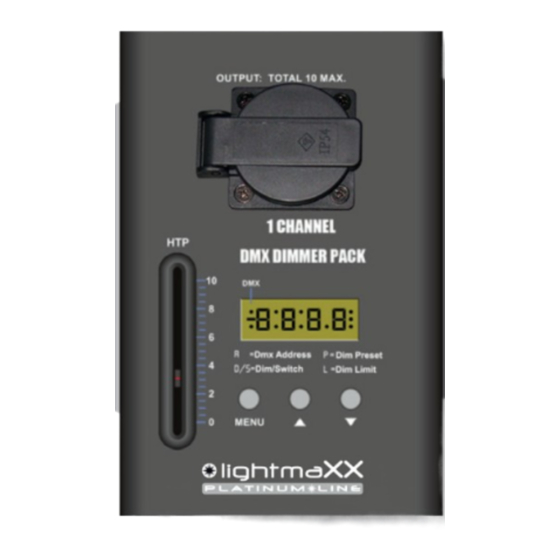

    1. Überblick 1.1 Vorderseite 1. Output: 10 A maximal. 2. Display: Zeigt die derzeitige Aktivität/Funktion. 3. „Menu“ Taste: Drücken Sie die Taste um die Menüs durchzuschalten. 4. „Up“ Taste: Wert wird mit jedem drücken erhöht. Wenn Sie die Taste gedrückt halten, erhöht sich der Wert schneller. 5.

  • Seite 6: Rückseite

    1. Überblick 1.2 Rückseite 1. Stromkabel: Stecken Sie den Stecker in die entsprechende Steckdose. 2. Sicherung: F10A 250V 5x20mm 3. DMX IN: 3-pin XLR male, empfängt DMX Daten. 4. „Up“ Taste: Wert wird mit jedem drücken erhöht. Wenn Sie die Taste gedrückt halten, erhöht sich der Wert schneller.

  • Seite 7: Bedienung

    2. Bedienung Allgemein Schliessen Sie das Gerät an das Stromnetz an. Das Gerät stellt sich automatisch auf den letzten Stand ein, der vor dem Ausschalten eingestellt war. Das Display zeigt die letzte eingestellte DMX Adresse an. Sollte die Stromversorgung nicht stabil sein, zeigt das Dis- play „AC-0“...

  • Seite 8: Switch Pack Modus

    2. Bedienung 2.2 Switch Pack Modus Wenn die DMX Adresse komplett ist, drücken Sie die „Menu“ Taste um zum nächsten Schritt zu gelangen. Drücken Sie die „UP“ oder „DOWN“ Tasten bis das Display „S---“ anzeigt. Drücken Sie die Menü Taste um in den Switch Pack Modus zu gelangen.

  • Seite 9: Dimmer Pack Modus

    2. Bedienung 2.2 Switch Pack Modus Drücken Sie die „UP“ oder „DOWN“ Tasten um zwischen Switch On und Switch Off um zuschalten. Wenn der Modus ausgewählt ist, drücken Sie die „Menu“ Taste um zum DMX Adressen Modus zurückzukehren. 2.3 Dimmer Pack Modus Drücken Sie die „Menu“...
  • Seite 10 2. Bedienung 2.3 Dimmer Pack Modus Drücken Sie die „UP“ oder „DOWN“ Tasten bis das Display „d---“ anzeigt. Drücken Sie die Menü Taste um in den Dimmer Limit Modus zu gelangen. Drücken Sie die „UP“ oder „DOWN“ Tasten um den Wert zwischen 10-100 einzustellen. Jeder Druck auf die „UP“...
  • Seite 11 2. Bedienung 2.3 Dimmer Pack Modus Drücken Sie die „UP“ oder „DOWN“ Tasten um den Wert zwischen 00-100 einzustellen. Jeder Druck auf die „UP“ oder „DOWN“ Tasten wird die Einstellung um einen Wert verändern. Wenn Sie eine der Tasten gedrückt halten, wird sich der Wert schneller verändern.

  • Seite 12: Technische Spezifikationen

    Technische Spezifi kationen Stromzufuhr: AC 230V~50Hz, 10 A max. Kanal Output: 10 A max. DMX OUT: 3-pin XLR female DMX IN: 3-pin XLR male Sicherung: F10A 250V 5x20mm Abmessungen: 182x92x65mm Gewicht: 1,1 kg...
  • Seite 13 1 KANAL DMX DIMMER PACK 2009...
