Inhaltszusammenfassung für Comelit VISTO
- Seite 1 ENJOY THE SMART LIFE Kit VISTO Wi-Fi...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise ................... 3 Kit Visto Wi-Fi .................. 4 Inhalt der Packung ...................4 Visto ....................5 Beschreibung....................5 Technische Daten ..................6 Installation ....................7 Wandbefestigung ..................7 LED-Schiene .....................8 Art. 3522 ................... 9 Beschreibung....................9 Kabel ....................10 Anschlussabstände ................10 Anschlusspläne................10 Legende der Symbole ................10... -
Seite 3: Hinweise
• Die Applikation Comelit Visto ist auf App Store und Goggle Play verfügbar; sie wird von Geräten iOS 8.0 (oder folgenden Versionen) und von den meisten Android-Geräten mit Version 4.4 oder höher unterstützt; einige Funktionen können jedoch je nach Modell oder Version eingeschränkt sein. -
Seite 4: Kit Visto Wi-Fi

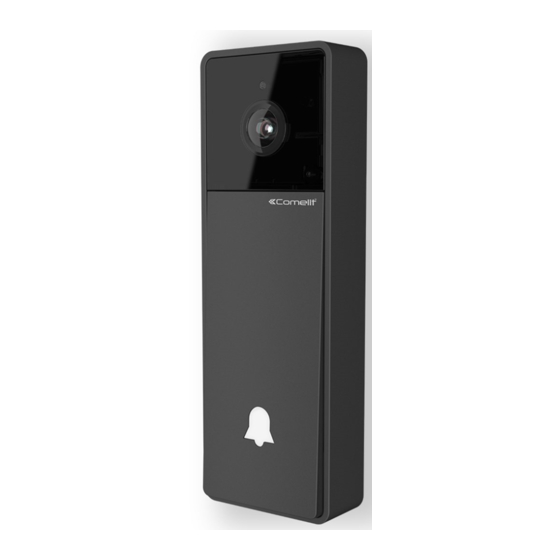

Kit Visto Wi-Fi Mit dem VISTO Wi-Fi wird der Fernzugriff auf die eigene Video-Türsprechanlage über Smartphone sowohl in Lokal wie in Remote Realität. Mit der app Comelit Visto, die auf App Store und Google Play zum Download verfügbar ist, können Sie Rufe von der Außensprechstelle beantworten, die Bilder der Kamera der Außensprechstelle und der zusätzlichen externen Kamera anzeigen und Tore und Türen öffnen. -
Seite 5: Visto
Visto Beschreibung Befestigung der Art. 3525, Art. 3526 (Optionals) Aufputzmontage mit Schrauben Loch fuer Kabeldurchgang Klemmen + - Spannungsversorgung Visto NO Schließkontakt des Relais COM Gemeinsamer Kontakt des Relais Helligkeitssensor Farbweitwinkelkamera Mikrofon Ruftaste / LED-Anzeige Lautsprecher Wiederherstellung der Werkseinstellungen Sicherungsschraube... -
Seite 6: Technische Daten
0 / 75 Schutzart IP IP54 MERKMALE DER SOFTWARE-/FIRMWARE Videoanalytik Motion Detection Remote control by mobile App Comelit Visto (Android, iOS) ü Push notification Pixel Kamera (H x V) SD (320x192) / HD (1280 x 720) FUNKTIONEN Funktion Türöffnertaste ü... -
Seite 7: Installation
Installation Hinweise Das KIT VISTO sollte immer in Nähe des Wi-Fi-Routers installiert werden Vor der endgültigen Installation des Produktes immer die Qualität des Wi-Fi-Signals überprüfen. Ein zu schwaches Wi-Fi-Signal beeinträchtigt den störungsfreien Betrieb des VISTO Wi-Fi. Wandbefestigung... -
Seite 8: Led-Schiene
LED-Schiene Start Bestätigung der Türöffnung Wi-Fi-Suche Wi-Fi nicht verfügbar Verlust der Wi-Fi-Verbindung Mit Wi-Fi verbunden Keine Verbindung mit dem Server Stand-by Gespräch im Gang in Kommunikation Aktualisierung läuft ACHTUNG: dieses Update kann bis zu 10 Minuten Zeit in Anspruch nehmen. Während dieses Prozesses das Gerät eingeschaltet lassen und die Verbindung nicht trennen. -
Seite 9: Art. 3522
Art. 3522 Beschreibung ~ T Spannungsversorgung 12 - 20V AC vom Transformator + - Stromversorgungsausgang für Visto F / R Front/Rear Kabel Jumper für die Auswahl des Türklingeltyps (Standard) Für mechanische Türklingel Bei einer ELEKTRONISCHEN Türklingel, die eine DIODE IN PARALLELSCHALTUNG ZUR TASTE erfordert, den Jumper... -
Seite 10: Kabel
1.148 feet 82 feet VISTO 1 mm 390 m (Ø 1,2 mm AWG 17) 1.279 feet Anschlusspläne Legende der Symbole Bestehendes Bestehender Bestehender Funkgong art. Elektrisches Türschloss Netzteil art. 1595 Comelit netzgerät klingeltaster gong 3532 Visto App für Smartphones und Tablets... - Seite 11 NO C INTERNET VISTO MIT DEDIZIERTEM NETZTEIL (NICHT MITGELIEFERT) ROUTER VISTO 110/220V 110/220V 1595 12-20V AC/DC NO C INTERNET ROUTER VISTO NO C max 1A VISTO 110/220V SYSTEM MIT VISTO UND FUNKGONG 110/220V 12-20V AC/DC 110/220V 1595 3532 1595 NO C...
- Seite 12 12-20Vac ART. 3522 ART. 3522 12-20Vac 12-20Vac 12-20Vac 12-20Vac ART. 3522 ART. 3522 ART. 3522 ART. 3522 NO C NO C VISTO VISTO NO C NO C VISTO VISTO NO C NO C VISTO VISTO VERBINDUNG AM GONG 110/220V 110/220V...
- Seite 13 110/220V 12-20Vac 110/220V ART. 3522 12-20Vac NO C VISTO ART. 3522 110/220V 110/220V 12-20Vac 12-20Vac ART. 3522 NO C NO C VISTO VISTO...
- Seite 14 110/220V 110/220V 12-20Vac 12-20Vac 110/220V 110/220V ART. 3522 12-20Vac 12-20Vac 110/220V 110/220V 12-20Vac 12-20Vac ART. 3522 ART. 3522 NO C VISTO FRONT NO C VISTO FRONT 110/220V NO C VISTO 110/220V FRONT 12-20Vac 12-20Vac 110/220V 110/220V 12-20Vac ART. 3522 110/220V...
- Seite 15 110/220V 12-20Vac 12-20Vac 110/220V ART. 3522 110/220V ART. 3522 12-20Vac 12-20Vac ART. 3522 ART. 3522 110/220V 110/220V 12-20Vac 12-20Vac VISTO VISTO ART. 3522 ART. 3522 REAR FRONT NO C NO C VISTO VISTO REAR FRONT NO C NO C 110/220V...
-
Seite 16: Comelit Visto App
COMELIT VISTO App Nach dem Download der COMELIT VISTO App vom “Apple App Store” oder “Google Playstore” auf dem Smartphone kann man VISTO mit dem Router via Wi-Fi verbinden Wenn der Router mit dem Internet verbunden ist wird das Smartphone Push-Benachrichtigungen für Bewegungserkennung erhalten und es kann zwischen VISTO und dem Smartphone kommuniziert werden. - Seite 17 Gerätename Zur Passwortänderung Wenn Sie den TÜRÖFFNER über Smartphone verwenden möchten, sollten Sie zur Sicherheit das Passwort jedes Mal eingeben (Werkseitig 888888). Sie können andernfalls die Funktion Passwort speichern durch Klicken auf “OneKey Entsperrung” aktivierern. Zur Passwortänderung...
- Seite 18 ACHTUNG! Visto Wi-Fi muss auf die neueste Firmware-Version aktualisiert werden. In der Visto Comelit App zeigt ein roter Punkt auf dem Symbol oben rechts die Verfügbarkeit von Updates und nützliche Informationen für die ordnungsgemäße Funktion des Geräts an. Nachdem das Gerät mit dem Netz verbunden ist, überprüfen Sie bitte, ob es die neueste...
- Seite 19 Herzlichen Glückwunsch zum Kauf Ihres Visto von Comelit !
- Seite 20 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
