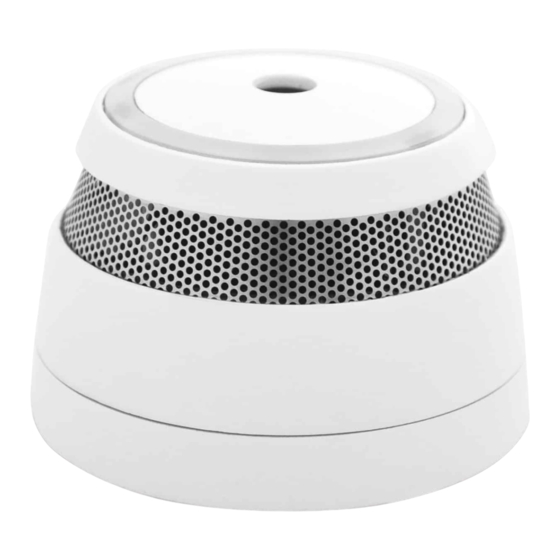

Optischer rauchmelder

Werbung

Optischer rauchmelder
Artikelnummer: 2103-003
Eine Entwicklung von CAVIUS
Der Rauchmelder ist für Eigenheime, Wohnwagen,
Mobilheime und Caravans konzipiert. Für Boote
wird er nicht empfohlen.
LESEN SIE DIE BEDIENUNGSANLEITUNG
BITTE VOR GEBRAUCH SORGFÄLTIG UND
BEWAHREN SIE SIE GRIFFBEREIT AUF.
TECHNISCHE INFORMATION
Maximal 32 Warnmelder können zu einer Haus-
gruppe vernetzt werden.
Bitte beachten Sie: Es müssen CAVIUS-
Rauchmelder der
Der Abstand zwischen den vernetzten Rauch-
meldern ist vom Grundriss des Hauses abhängig,
nach der Installation müssen sie immer getestet
werden. Ratsam sind höchstens 10 m Abstand
zwischen zwei Rauchmeldern.
Durchmesser: 65 mm Höhe: 44 mm.
Der Rauchmelder arbeitet mit einer auswechselbaren
Lithium-Batterie CR123A 3 V. Bitte beachten Sie,
dass das vorschriftsgemäße Funktionieren des
Rauchmelders durch Verwendung einer der
folgenden Batterien sichergestellt wird: DURA-
CELL, PANASONIC oder HUIDERUI.
Im Normalfall beträgt die Mindestlebensdauer der
Batterie 5 Jahre, jedoch können starke Funkinter-
ferenzen diese verkürzen.
Vernetzt über die Frequenz: 868 MHz
Erfüllt die Standards: EN 14604:2005 + AC: 2008,
EN300-220.
KAMMER-
FILTER
TESTTASTE
1.
RAUCHMELDER EINSTELLEN UND VERNETZEN
Entfernen Sie zuerst den Streifen, der die Batterie
isoliert, wie dargestellt.
ENTFERNEN SIE
NICHT DAS PRODUK-
TETIKETT
ISOLIER-
STREIFEN
Bitte beachten Sie: Das Produktetikett darf
nicht entfernt werden, es gibt wichtige Informa-
tionen zum Produkt an.
DE
Bei allen Rauchmeldern, die im Haus vernetzt
werden sollen, wird der „Lernmodus" eingestellt,
indem der Schalter auf der Rückseite des Melders
in die Stellung „Lernmodus" geschoben wird.
NORMALMODUS
Die rote LED wird aktiviert und zeigt so an, dass
der „Lernmodus" eingestellt wurde.
Beachten Sie bitte, dass die Warnmelder bei
aktiviertem „Lernmodus" nicht in den Montage-
sockel eingesetzt werden können.
Nehmen Sie die Batterie im „Lernmodus" nicht
heraus, das unterbricht den Lernvorgang.
Drücken Sie die Testtaste an nur einem Warn-
melder und halten Sie sie gedrückt, bis ein
Piepton zu hören ist und die LED blinkt. Dieser
Warnmelder wird zum Mastergerät und sendet
eine spezielle Hauscodierung an die anderen
Warnmelder.
Empfangen die anderen Warnmelder die spezielle
Hauscodierung, blinkt auch dort die LED.
Blinkt die rote LED bei allen Warnmeldern, sind
sie vernetzt; der „Lernmodus" kann ausgeschaltet
werden und die Installation beginnen.
MONTAGE-
SOCKEL
2.
WO WIRD DER RAUCHMELDER AM BESTEN
ANGEBRACHTM:
• Bringen Sie einen Warnmelder mindestens
zwischen möglichen Brandherden.
ROTE
• Bringen Sie Warnmelder auf jeder Ebene des
LED
Hauses, in Vorräumen und Treppenhäusern an.
• Warnmelder in jedem Zimmer, wie Schlafzimmer
und Wohnzimmer.
Zusätzliche Warnmelder erhöhen die Sicherheit.
Mindestausstattung
3.
WO DÜRFEN RAUCHMELDER NICHT
ANGEBRACHT WERDEN:
• In staubbelasteten Räumen.
• Oben in spitzen Decken, in der Ecke von Decken
oder in weniger als 50 cm Abstand von der
Wand.
LERNMODUS
• In Räumen mit Temperaturen außerhalb des
Bereichs von +4 °C bis 38 °C oder einer Luft-
feuchte von über 90 % ohne Kondensatbildung.
• In Küchen, Garagen, Waschküchen oder zu
dicht an offenen Kaminen; in Bereichen, in
denen. Dämpfe, Gase oder Rauch auftreten
können.
Bringen Sie das Warngerät so an, dass Sie es zum
Testen der Batterie und zur Wartung erreichen kön-
nen.
4.
MONTAGEORT:
Der Rauchmelder ist für die Montage an einer
Zimmerdecke oder Wand gedacht.
Montage an der Zimmerdecke:
Der Rauchmelder muss mindestens 50 cm von
der Wand entfernt sein.
Wand
Mindestabstand von
der Wand 50 cm
Montage an Kathedralen- oder Spitzdecken oder
an der Wand:
Decke
Wand
Mindestens 30 cm,
höchstens 50 cm
Abstand von
der Decke
Mindestens ein Rauchmelder je Ebene bei einem
maximalen Abstand von 10 m zwischen den
Rauchmeldern.
5.
INSTALLATION DES RAUCHMELDERS:
Lösen Sie den Rauchmelder vom Montagesockel,
indem Sie ihn gegen den Uhrzeigersinn drehen.
Benutzen Sie den Montagesockel, um die
Dübellöcher an der Decke oder an der Wand zu
markieren.
Decke
Spitzdecke
ZEICHNEN SIE DIE
DÜBELLÖCHER MIT
EINEM BLEISTIFT AN
NEHMEN SIE ZUR
MONTAGE DIE
MITGELIEFERTEN
SCHRAUBEN UND
DÜBEL
