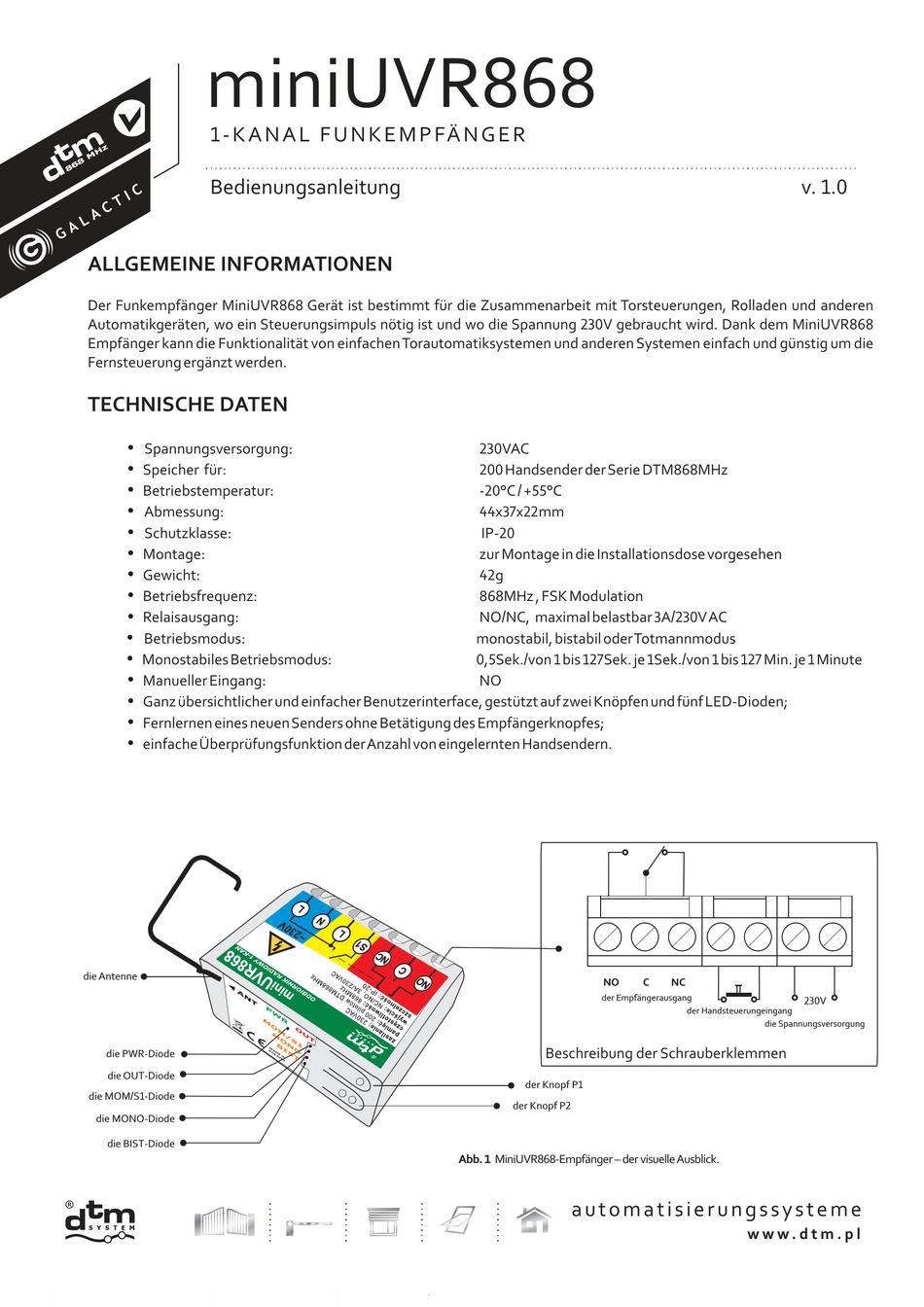

DTM System miniUVR868 Bedienungsanleitung

miniUVR868
1 - K A N A L F U N K E M P FÄ N G E R
Bedienungsanleitung
ALLGEMEINE INFORMATIONEN
Der Funkempfänger MiniUVR868 Gerät ist bestimmt für die Zusammenarbeit mit Torsteuerungen, Rolladen und anderen
Automatikgeräten, wo ein Steuerungsimpuls nötig ist und wo die Spannung 230V gebraucht wird. Dank dem MiniUVR868
Empfänger kann die Funktionalität von einfachenTorautomatiksystemen und anderen Systemen einfach und günstig um die
Fernsteuerung ergänzt werden.
TECHNISCHE DATEN
Spannungsversorgung:
h
Speicher für:
h
Betriebstemperatur:
h
Abmessung:
h
Schutzklasse:
h
Montage:
h
Gewicht:
h
Betriebsfrequenz:
h
Relaisausgang:
h
Betriebsmodus:
h
Monostabiles Betriebsmodus:
h
Manueller Eingang:
h
Ganz übersichtlicher und einfacher Benutzerinterface, gestützt auf zwei Knöpfen und fünf LED-Dioden;
h
Fernlernen eines neuenSenders ohne Betätigung des Empfängerknopfes;
h
einfacheÜberprüfungsfunktion derAnzahl von eingelernten Handsendern.
h
die Antenne
die PWR-Diode
die OUT-Diode
die MOM/S1-Diode
die MONO-Diode
die BIST-Diode
230VAC
200 Handsender derSerie DTM868MHz
-20°C / +55°C
44x37x22mm
IP-20
zur Montage in die Installationsdose vorgesehen
42g
868MHz , FSK Modulation
NO/NC, maximal belastbar 3A/230VAC
monostabil, bistabil oderTotmannmodus
0,5Sek./von 1 bis 127Sek. je 1Sek./von 1 bis 127 Min. je 1 Minute
NO
NO
der Empfängerausgang
Beschreibung der Schrauberklemmen
der Knopf P1
der Knopf P2
Abb. 1 MiniUVR868-Empfänger – der visuelleAusblick.
a u t o m a t i s i e r u n g s s y s t e m e
v. 1.0
C NC
230V
der Handsteuerungeingang
die Spannungsversorgung
