NETGEAR GS205 Installationsanleitung

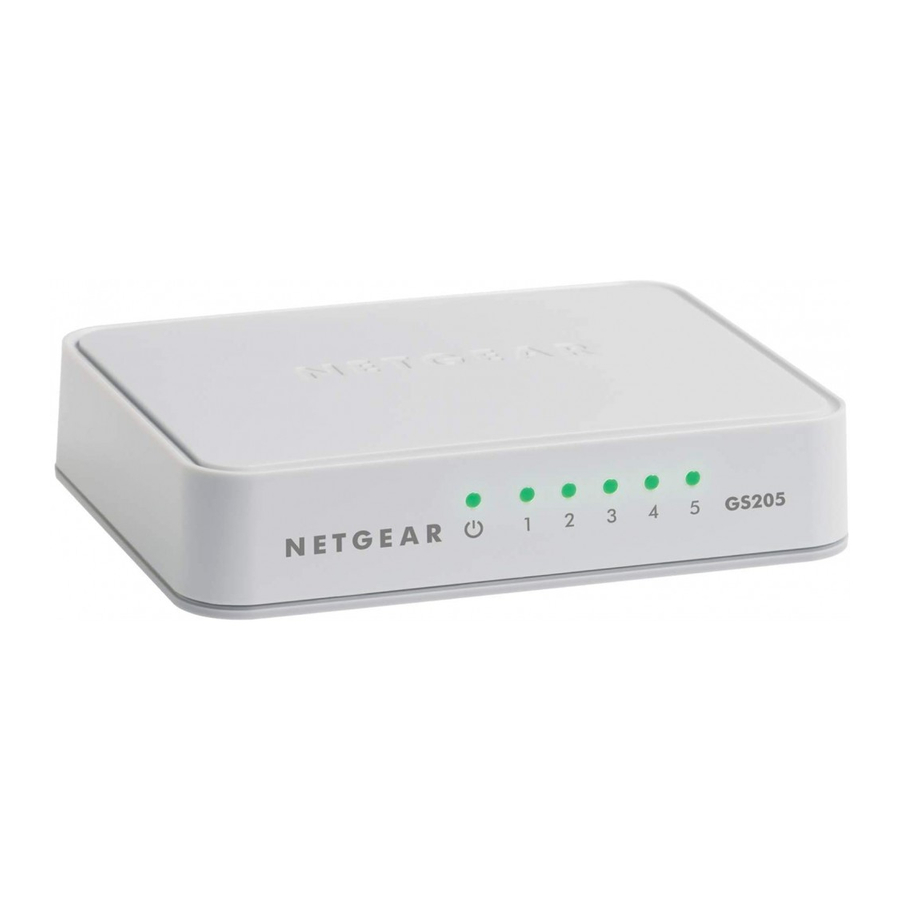

Gigabit Ethernet Switch GS205/GS208
Geschätzte Einrichtungszeit: 5–10 Minuten
Lieferumfang
Dieser Karton enthält:
• Gigabit Ethernet Switch GS205/GS208
• Netzteil
• Installationsanleitung (dieses Dokument)
Installationsanleitung
Vorbereiten der Installation des Switches
Stellen Sie den Switch auf eine glatte, ebene Fläche wie einen Tisch
oder ein Regal. Sie können den Switch auch mit Schrauben (nicht
im Lieferumfang enthalten) an der Wand befestigen.
Der Standort muss folgende Voraussetzungen erfüllen:
• Er darf nicht von direktem Sonnenlicht bestrahlt sein und sich
nicht in unmittelbarer Nähe eines Heizkörpers oder Heizlüfters
befinden.
• Er muss genügend Platz bieten. An jeder Seite des Switches
sollten mindestens 5 cm Platz sein.
• Er muss gut belüftet sein (vor allem, wenn sich der Switch sich
in einem Schrank befindet).
Für jedes Gerät, das an den Switch angeschlossen werden soll,
benötigen Sie ein Netzwerkkabel der Kategorie 3 (10 Mb/s) oder der
Kategorie 5 (100 Mb/s) oder der Kategorie 5e (1000 Mb/s) mit
RJ-45-Steckern. Die Netzwerkkabel dürfen nicht länger als
100 Meter sein.
Installieren des Switches und Anschließen
der Geräte
1. Stellen Sie den Switch auf eine ebene Fläche, oder hängen
Sie ihn an die Wandschrauben.
2. Schließen Sie für die Geräte jeweils ein Ende des
Netzwerkkabels an einen Anschluss am Switch und das
andere Ende an den Netzwerkanschluss des Geräts an.
3. Stecken Sie das Stromkabel in den Anschluss an der
Rückseite des Switches und schließen Sie das Gerät an einer
Steckdose an.
GS208 8-Port Gigabit Switch
4. Überprüfen Sie die LEDs:
Strom
• Stellen Sie sicher, dass die Power-LED leuchtet.
• An jedem RJ-45-Anschluss, an das ein eingeschaltetes
Gerät angeschlossen ist, muss die Link-LED leuchten und
bei Aktivität blinken.
Hinweis: Falls die LEDs nicht wie beschrieben funktionieren, lesen
Sie bitte den Abschnitt zur Fehlerbehebung.
Modem
Firewall
