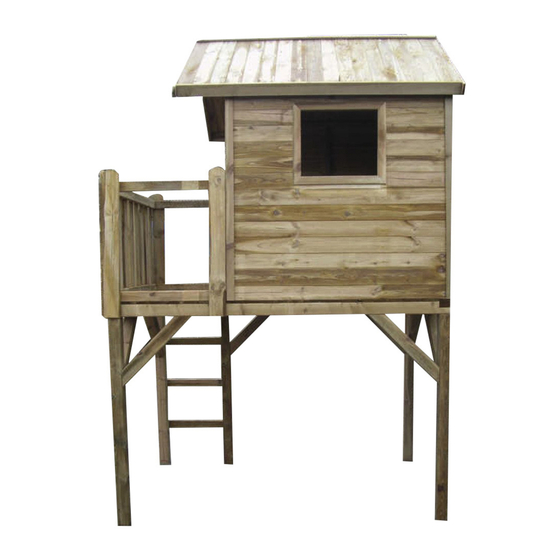

Stelzenhaus JÖRG
Art.-Nr.: 883370
Lief.- Nr : 977894
Stückliste
Nr
Beschreibung
1
Fußbodenplatte
2
Stelzen
3
Streben
4
Holzleiter
5
Hinterwand
6
Vorderwand
7
Seitenwand links
8
Seitenwand rechts
9
Dachelement
10
Blendleiste für Seitenwänden
11
Stirnblende
12
Blendleiste für Dachseiten
13
Blendleiste für Dachmitte
14
Fronthalter
15
Seitenhalter
16
L-Winkel 60x60
Zusätzliche Latten zum Aufbau der
17
Anlage ohne Rutsche
A
Holzschrauben 4x60
B
Holzschrauben 4x40
C
Holzschrauben 5x80
D
Holzschrauben 6x120
E
Holzschrauben 5x70
F
Holzschrauben 3x35
G
Nägel 1x35
Gärete
oder
Das Stelzenhaus JÖRG ist nur für den häuslichen, privaten Bereich im Freien zu verwenden
Jegliche durch den Kunden gemachte Änderungen, die die Montage der zusäzlichen Elementen betreffen, sollen gemäss der Anleitung des Herstellers gemacht werden
Menge
1
3
8
1
1
1
1
1
2
-
4
4
2
1
1
2
8
3
36
36
3
10
32
32
48
AUFBAUZEIT
Für den Aufbau sind mindestens 2 Personen notwendig
Die voraussichtliche Aufbauzeit nach der Vorbereitung der Standfläche
- 2 Stunden
und ist für Kinder im Alter von 3 bis 14 Jahre geeignet.
AUFBAUANLEITUNG
Seite 1
Gemäss EN-71-1
