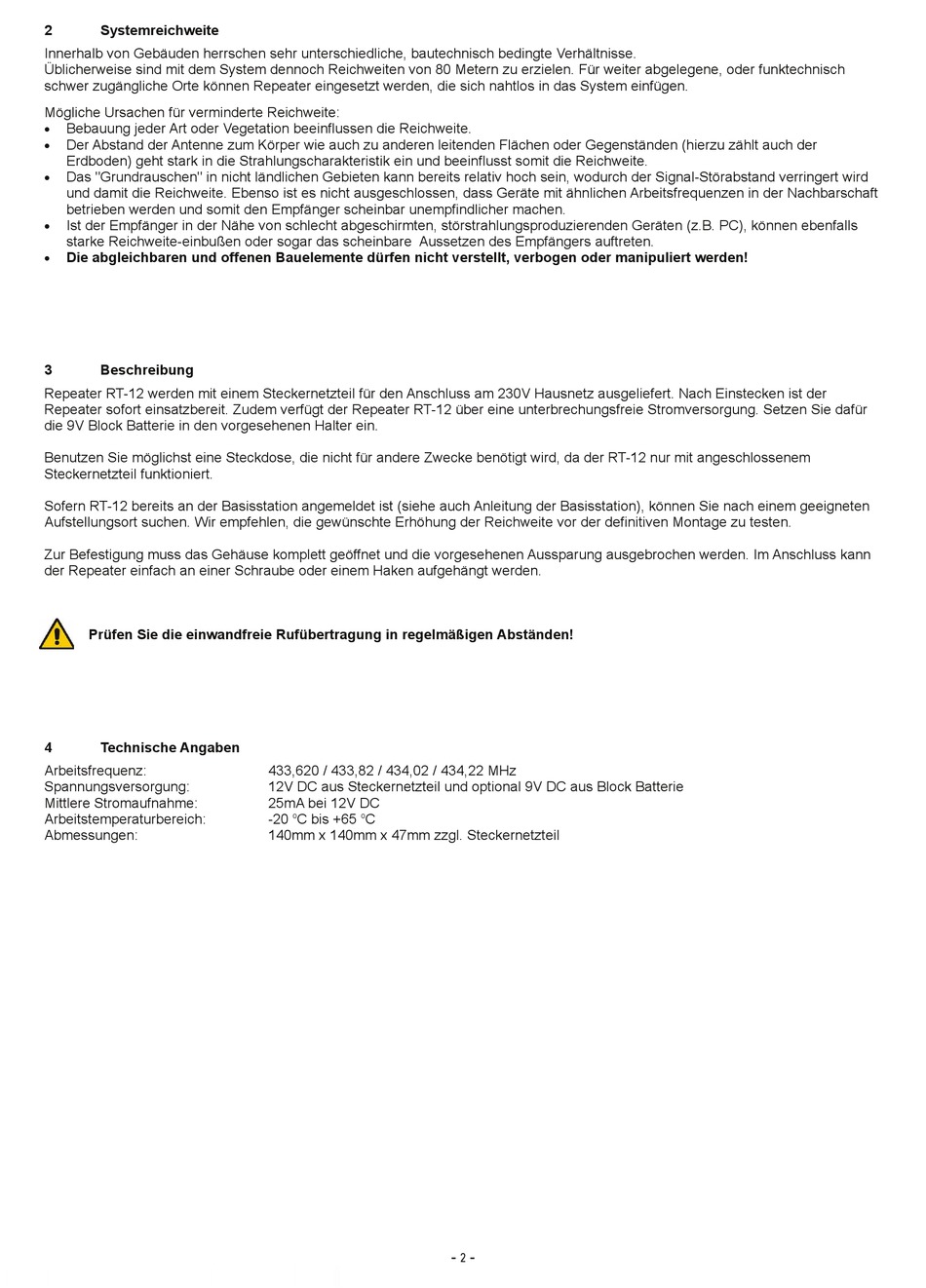

SVS RT-12 Bedienungsanleitung Seite 2

2 Systemreichweite
Innerhalb von Gebäuden herrschen sehr unterschiedliche, bautechnisch bedingte Verhältnisse.
Üblicherweise sind mit dem System dennoch Reichweiten von 80 Metern zu erzielen. Für weiter abgelegene, oder funktechnisch
schwer zugängliche Orte können Repeater eingesetzt werden, die sich nahtlos in das System einfügen.
Mögliche Ursachen für verminderte Reichweite:
Bebauung jeder Art oder Vegetation beeinflussen die Reichweite.

Der Abstand der Antenne zum Körper wie auch zu anderen leitenden Flächen oder Gegenständen (hierzu zählt auch der

Erdboden) geht stark in die Strahlungscharakteristik ein und beeinflusst somit die Reichweite.
Das "Grundrauschen" in nicht ländlichen Gebieten kann bereits relativ hoch sein, wodurch der Signal-Störabstand verringert wird

und damit die Reichweite. Ebenso ist es nicht ausgeschlossen, dass Geräte mit ähnlichen Arbeitsfrequenzen in der Nachbarschaft
betrieben werden und somit den Empfänger scheinbar unempfindlicher machen.
Ist der Empfänger in der Nähe von schlecht abgeschirmten, störstrahlungsproduzierenden Geräten (z.B. PC), können ebenfalls

starke Reichweite-einbußen oder sogar das scheinbare Aussetzen des Empfängers auftreten.
Die abgleichbaren und offenen Bauelemente dürfen nicht verstellt, verbogen oder manipuliert werden!

3 Beschreibung
Repeater RT-12 werden mit einem Steckernetzteil für den Anschluss am 230V Hausnetz ausgeliefert. Nach Einstecken ist der
Repeater sofort einsatzbereit. Zudem verfügt der Repeater RT-12 über eine unterbrechungsfreie Stromversorgung. Setzen Sie dafür
die 9V Block Batterie in den vorgesehenen Halter ein.
Benutzen Sie möglichst eine Steckdose, die nicht für andere Zwecke benötigt wird, da der RT-12 nur mit angeschlossenem
Steckernetzteil funktioniert.
Sofern RT-12 bereits an der Basisstation angemeldet ist (siehe auch Anleitung der Basisstation), können Sie nach einem geeigneten
Aufstellungsort suchen. Wir empfehlen, die gewünschte Erhöhung der Reichweite vor der definitiven Montage zu testen.
Zur Befestigung muss das Gehäuse komplett geöffnet und die vorgesehenen Aussparung ausgebrochen werden. Im Anschluss kann
der Repeater einfach an einer Schraube oder einem Haken aufgehängt werden.
Prüfen Sie die einwandfreie Rufübertragung in regelmäßigen Abständen!
4 Technische Angaben
Arbeitsfrequenz:
Spannungsversorgung:
Mittlere Stromaufnahme:
Arbeitstemperaturbereich:
Abmessungen:
433,620 / 433,82 / 434,02 / 434,22 MHz
12V DC aus Steckernetzteil und optional 9V DC aus Block Batterie
25mA bei 12V DC
o o
-20 C bis +65 C
140mm x 140mm x 47mm zzgl. Steckernetzteil
- -
2
