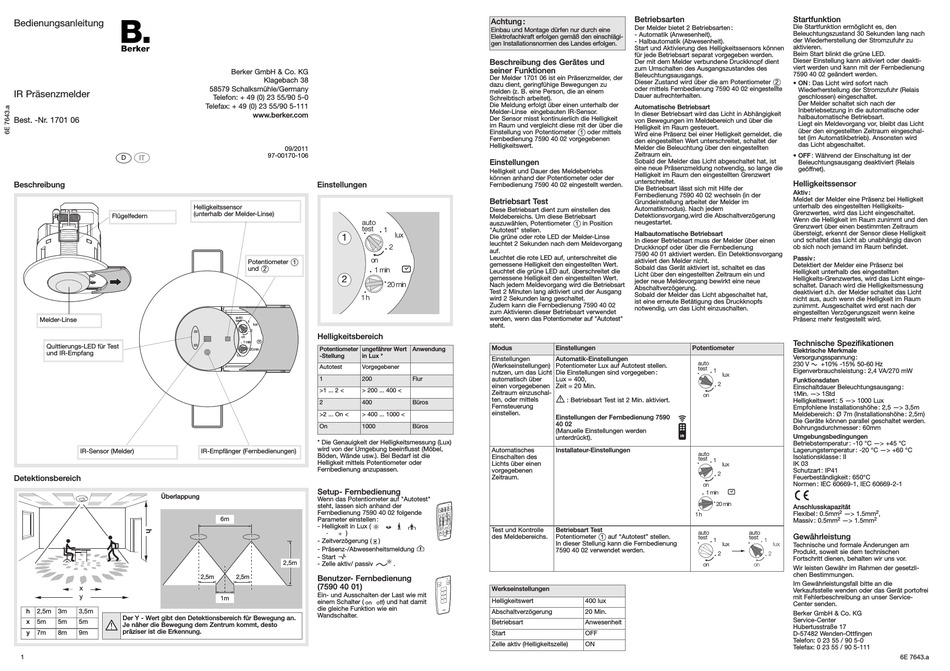

Becker 1701 06 Bedienungsanleitung

Bedienungsanleitung
IR Präsenzmelder
Best. -Nr. 1701 06
¶
D
Beschreibung
Flügelfedern
Melder-Linse
Quittierungs-LED für Test
und IR-Empfang
IR-Sensor (Melder)
Detektionsbereich
Überlappung
x
y
h 2,5m 3m 3,5m
Der Y - Wert gibt den Detektionsbereich für Bewegung an.
x 5m 5m 5m
Je näher die Bewegung dem Zentrum kommt, desto
präziser ist die Erkennung.
y 7m 8m 9m
1
Berker GmbH & Co. KG
Klagebach 38
58579 Schalksmühle/Germany
Telefon: + 49 (0) 23 55/90 5-0
Telefax: + 49 (0) 23 55/90 5-111
www.berker.com
09/2011
97-00170-106
Einstellungen
Helligkeitssensor
(unterhalb der Melder-Linse)
auto
test
1
1
on
Potentiometer
2
und
2
1 h
auto
test
1
lux
2
Helligkeitsbereich
on
1 min
Potentiometer ungefährer Wert
20 min
-Stellung in Lux *
1 h
Autotest Vorgegebener
1 200
>1 ... 2 < > 200 ... 400 <
2 400
>2 ... On < > 400 ... 1000 <
On 1000
* Die Genauigkeit der Helligkeitsmessung (Lux)
wird von der Umgebung beeinflusst (Möbel,
IR-Empfänger (Fernbedienungen)
Böden, Wände usw.). Bei Bedarf ist die
Helligkeit mittels Potentiometer oder
Fernbedienung anzupassen.
Setup- Fernbedienung
Wenn das Potentiometer auf "Autotest"
steht, lassen sich anhand der
Fernbedienung 7590 40 02 folgende
6m
Parameter einstellen :
- Helligkeit in Lux (
)
- Zeitverzögerung (
- Präsenz-/Abwesenheitsmeldung
- Start
2,5m
- Zelle aktiv/ passiv
2,5m 2,5m
Benutzer- Fernbedienung
(7590 40 01)
Ein- und Ausschalten der Last wie mit
1m
einem Schalter (
die gleiche Funktion wie ein
Wandschalter.
Achtung :
Einbau und Montage dürfen nur durch eine
Elektrofachkraft erfolgen gemäß den einschlägi-
gen Installationsnormen des Landes erfolgen.
Beschreibung des Gerätes und
seiner Funktionen
Der Melder 1701 06 ist ein Präsenzmelder, der
dazu dient, geringfühige Bewegungen zu
melden (z. B. eine Person, die an einem
Schreibtisch arbeitet).
Die Meldung erfolgt über einen unterhalb der
Melder-Linse eingebauten IR-Sensor.
Der Sensor misst kontinuierlich die Helligkeit
im Raum und vergleicht diese mit der über die
Einstellung von Potentiometer
Fernbedienung 7590 40 02 vorgegebenen
Helligkeitswert.
Einstellungen
Helligkeit und Dauer des Meldebetriebs
können anhand der Potentiometer oder der
Fernbedienung 7590 40 02 eingestellt werden.
Betriebsart Test
Diese Betriebsart dient zum einstellen des
Meldebereichs. Um diese Betriebsart
auszuwählen, Potentiometer
1
"Autotest" stellen.
lux
Die grüne oder rote LED der Melder-Linse
leuchtet 2 Sekunden nach dem Meldevorgang
2
auf.
Leuchtet die rote LED auf, unterschreitet die
gemessene Helligkeit den eingestellten Wert.
1 min
Leuchtet die grüne LED auf, überschreitet die
gemessene Helligkeit den eingestellten Wert.
20 min
Nach jedem Meldevorgang wird die Betriebsart
Test 2 Minuten lang aktiviert und der Ausgang
wird 2 Sekunden lang geschaltet.
Zudem kann die Fernbedienung 7590 40 02
zum Aktivieren dieser Betriebsart verwendet
werden, wenn das Potentiometer auf "Autotest"
steht.
Modus
Anwendung
Einstellungen
(Werkseinstellungen)
nutzen, um das Licht
Flur
automatisch über
einen vorgegebenen
Zeitraum einzuschal-
ten, oder mittels
Büros
Fernsteuerung
einstellen.
Büros
Automatisches
Einschalten des
Lichts über einen
vorgegebenen
Zeitraum.
- +
Test und Kontrolle
M
des Meldebereichs.
)
.
Werkseinstellungen
Helligkeitswert
) und hat damit
Abschaltverzögerung
Betriebsart
Start
Zelle aktiv (Helligkeitszelle)
Betriebsarten
Der Melder bietet 2 Betriebsarten :
- Automatik (Anwesenheit),
- Halbautomatik (Abwesenheit).
Start und Aktivierung des Helligkeitssensors können
für jede Betriebsart separat vorgegeben werden.
Der mit dem Melder verbundene Druckknopf dient
zum Umschalten des Ausgangszustandes des
Beleuchtungsausgangs.
Dieser Zustand wird über die am Potentiometer
oder mittels Fernbedienung 7590 40 02 eingestellte
Dauer aufrechterhalten.
Automatische Betriebsart
In dieser Betriebsart wird das Licht in Abhängigkeit
von Bewegungen im Meldebereich und über die
Helligkeit im Raum gesteuert.
1
oder mittels
Wird eine Präsenz bei einer Helligkeit gemeldet, die
den eingestellten Wert unterschreitet, schaltet der
Melder die Beleuchtung über den eingestellten
Zeitraum ein.
Sobald der Melder das Licht abgeschaltet hat, ist
eine neue Präsenzmeldung notwendig, so lange die
Helligkeit im Raum den eingestellten Grenzwert
unterschreitet.
Die Betriebsart lässt sich mit Hilfe der
Fernbedienung 7590 40 02 wechseln (in der
Grundeinstellung arbeitet der Melder im
Automatikmodus). Nach jedem
Detektionsvorgang,wird die Abschaltverzögerung
1
neugestartet.
in Position
Halbautomatische Betriebsart
In dieser Betriebsart muss der Melder über einen
Druckknopf oder über die Fernbedienung
7590 40 01 aktiviert werden. Ein Detektionsvorgang
aktiviert den Melder nicht.
Sobald das Gerät aktiviert ist, schaltet es das
Licht über den eingestellten Zeitraum ein und
jeder neue Meldevorgang bewirkt eine neue
Abschaltverzögerung.
Sobald der Melder das Licht abgeschaltet hat,
ist eine erneute Betätigung des Druckknopfs
notwendig, um das Licht einzuschalten.
Einstellungen Potentiometer
Automatik-Einstellungen
auto
Potentiometer Lux auf Autotest stellen.
test
1
Die Einstellungen sind vorgegeben :
lux
Lux = 400,
2
Zeit = 20 Min.
on
: Betriebsart Test ist 2 Min. aktiviert.
Einstellungen der Fernbedienung 7590
40 02
(Manuelle Einstellungen werden
I R
unterdrückt).
Installateur-Einstellungen
auto
test
1
lux
2
on
1 min
20 min
1 h
Betriebsart Test
auto
1
Potentiometer auf "Autotest" stellen.
test
1
In dieser Stellung kann die Fernbedienung lux
7590 40 02 verwendet werden.
2
on
400 lux
20 Min.
Anwesenheit
OFF
ON
Startfunktion
Die Startfunktion ermöglicht es, den
Beleuchtungszustand 30 Sekunden lang nach
der Wiederherstellung der Stromzufuhr zu
aktivieren.
Beim Start blinkt die grüne LED.
Dieser Einstellung kann aktiviert oder deakti-
viert werden und kann mit der Fernbedienung
7590 40 02 geändert werden.
2
• ON : Das Licht wird sofort nach
Wiederherstellung der Stromzufuhr (Relais
geschlossen) eingeschaltet.
Der Melder schaltet sich nach der
Inbetriebsetzung in die automatische oder
halbautomatische Betriebsart.
Liegt ein Meldevorgang vor, bleibt das Licht
über den eingestellten Zeitraum eingeschal-
tet (im Automatikbetrieb). Ansonsten wird
das Licht abgeschaltet.
• OFF : Während der Einschaltung ist der
Beleuchtungsausgang deaktiviert (Relais
geöffnet).
Helligkeitssensor
Aktiv :
Meldet der Melder eine Präsenz bei Helligkeit
unterhalb des eingestellten Helligkeits-
Grenzwertes, wird das Licht eingeschaltet.
Wenn die Helligkeit im Raum zunimmt und den
Grenzwert über einen bestimmten Zeitraum
übersteigt, erkennt der Sensor diese Helligkeit
und schaltet das Licht ab unabhängig davon
ob sich noch jemand im Raum befindet.
Passiv :
Detektiert der Melder eine Präsenz bei
Helligkeit unterhalb des eingestellten
Helligkeits-Grenzwertes, wird das Licht einge-
schaltet. Danach wird die Helligkeitsmessung
deaktiviert d.h. der Melder schaltet das Licht
nicht aus, auch wenn die Helligkeit im Raum
zunimmt. Ausgeschaltet wird erst nach der
eingestellten Verzögerungszeit wenn keine
Präsenz mehr festgestellt wird.
Technische Spezifikationen
Elektrische Merkmale
Versorgungsspannung :
230 V +10% -15% 50-60 Hz
Eigenverbrauchsleistung : 2,4 VA/270 mW
Funktionsdaten
Einschaltdauer Beleuchtungsausgang :
1Min. —> 1Std
Helligkeitswert : 5 —> 1000 Lux
Empfohlene Installationshöhe : 2,5 —> 3,5m
Meldebereich : Ø 7m (Installationshöhe : 2,5m)
Die Geräte können parallel geschaltet werden.
Bohrungsdurchmesser : 60mm
Umgebungsbedingungen
Betriebstemperatur : -10 °C —> +45 °C
Lagerungstemperatur : -20 °C —> +60 °C
Isolationsklasse : II
IK 03
Schutzart : IP41
Feuerbeständigkeit : 650°C
Normen : IEC 60669-1, IEC 60669-2-1
Anschlusskapazität
2 2
Flexibel : 0.5mm —> 1.5mm ,
2 2
Massiv : 0.5mm —> 1.5mm
auto
Gewährleistung
test
1
lux
Technische und formale Änderungen am
Produkt, soweit sie dem technischen
2
Fortschritt dienen, behalten wir uns vor.
on
Wir leisten Gewähr im Rahmen der gesetzli-
chen Bestimmungen.
Im Gewährleistungsfall bitte an die
Verkaufsstelle wenden oder das Gerät portofrei
mit Fehlerbeschreibung an unser Service-
Center senden.
Berker GmbH & Co. KG
Service-Center
Hubertusstraße 17
D-57482 Wenden-Ottfingen
Telefon: 0 23 55 / 90 5-0
Telefax: 0 23 55 / 90 5-111
6E 7643.a
