Megasat 0900148 Bedienungsanleitung

HDMI Extender LAN
Bedienungsanleitung
Stand Dez.16: V1.0
Megasat Werke GmbH, Industriestraße 4a, 97618 Niederlauer
• Einführung
Dieser HDMI Extender erweitert den HDMI Anschluss über Cat6 oder
höher auf bis zu 60 Meter mit einer Auflösung bis zu 1080p.
• Wichtige Sicherheitshinweise
1. Verwechseln Sie nicht HDMI RJ45 Sender und RJ45-HDMI-Empfänger
bei der Installation
2. Im laufenden Betrieb keine Verbindung herstellen oder trennen.
3. Verwenden Sie nur DC5V Netzteile. Stellen Sie sicher, dass die
Spezifikation übereinstimmt, wenn Sie Adapter verwenden, die nicht im
Lieferumfang enthalten sind.

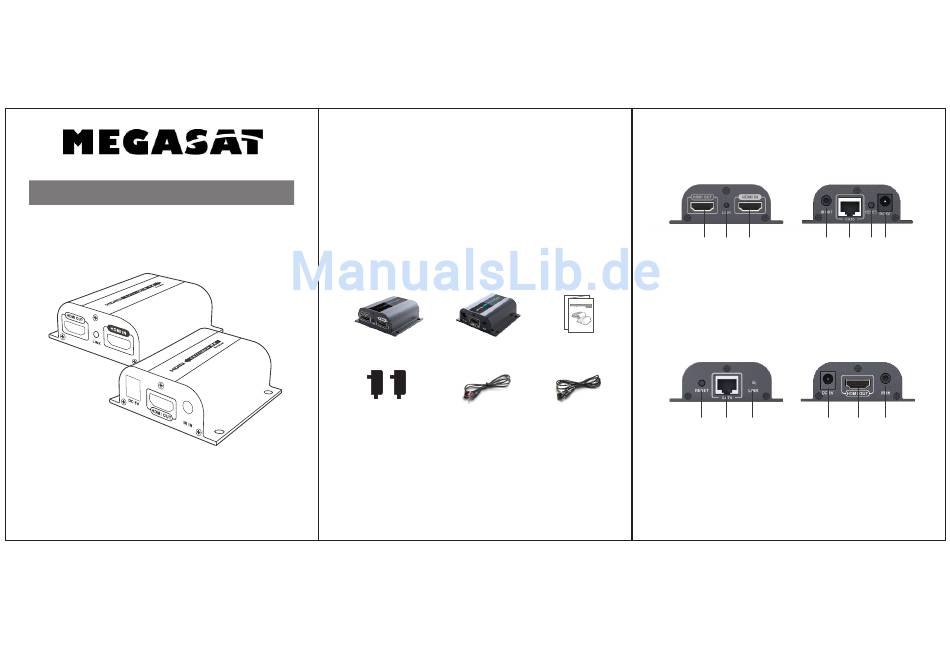

• Packungsinhalt
HDMI zu RJ45 RJ45 zu HDMI
Sender TX*1pcs Receiver (Empfänger RX*1pcs
Netzteile DC5V1A*2 Stück
IR blaster extension
cable *1pcs
• Installationsanforderungen
1. HDMI Gerätequelle (z.B. Computer Grafikkarte, DVD, PS3, HD
Überwachungsgeräte, DVB-S/C/T Geräte etc).
2. HDMI Anzeigegerät wie (SDTV, HDTV, Projektor with HDMI Port,...).
3. Netzwerkkabel UTP/STP Cat6/6A/7, nach Standard IEEE-568B (cross over).
• Gerätebeschreibung
1. HDMI zu RJ45 Sender
① ②
HDMI Ausgang zum TV
①
HDMI Signal-LED, leuchtet
②
bei Verbindung dauerhaft.
Kein HDMI Signal blinkt die
LED.
HDMI Eingangssignal
③
2. RJ45 zu HDMI Receiver (Empfänger)
Bedienungsanleitung
IR receiver extension
cable*1pcs
① ②
①
Reset
RJ45 Signal Eingang
②
RJ45 Signal-LED
③
LED leuchtet dauerhaft, wenn das
HDMI Signal empfangen wird.
LED blinkt, Signal wird nicht
empfangen.
③ ④ ⑤ ⑥ ⑦
IR Signalausgang zum Ver-
④
binden des IR Sensor (TX)
RJ45 Signal Ausgang
⑤
⑥ Reset
DC5V Netzteil Anschluss
⑦
③ ④ ⑤ ⑥
DC5V Netzteil Anschluss
④
HDMI Signal Ausgang (z.B.TV)
⑤
IR Signaleingang zum
⑥
Verbinden des IR Empfängers
mit dem Kabel (RX)
