Seite 2 Recht. Jedwede Vervielfältigung oder Veränderung dieses Dokuments bedarf der ausdrücklichen schriftlichen Zustimmung durch Datalogic Automation S.r.l. Datalogic und das Datalogic-Logo sind in vielen Ländern, u. a. in den USA und der EU, als Marke der Datalogic S.p.A. eingetragen.
Seite 3: Inhaltsverzeichnis
2.3.3 Hilfsschnittstelle ......................15 2.3.4 Ethernet-Schnittstelle ....................16 2.3.5 Profibus-Schnittstelle ....................17 2.3.6 Profinet-Schnittstelle ....................18 2.3.7 SPS-Signalanschlüsse über Anschlüsse der SC5000 ..........19 2.3.8 Erdung ........................20 Typische Anordnungen ..................... 21 2.4.1 Anordnung als großes synchronisiertes Netzwerk ............. 21 2.4.2 Redundantes System ....................
Seite 4 3.8.3 Utilities | Update Firmware ..................188 3.8.4 Utilities | Help ......................190 WARTUNG ......................191 Sicherung und automatische Ersetzung ..............191 4.1.1 Systemsicherung mit der SC5000 Tastatur ............. 191 4.1.2 Systemsicherung mit e-Genius ................191 4.1.3 SC5000 Controller ersetzen ..................192 FEHLERBEHEBUNG ..................... 193 Fehlercodes und mögliche Lösungen ..............
Seite 5: Referenzen
REFERENZEN REFERENZDOKUMENTATION Die Dokumentation zum Umgang mit dem SC5000 ist im Folgenden aufgeführt:  PWR-480B  Anleitung zum Installieren eines redundanten Systems SUPPORT ÜBER DIE WEBSITE Über die Website bietet Datalogic diverse Serviceleistungen an, darunter technischen Support. Für weitere Informationen melden Sie sich auf www.datalogic.com...
Seite 6: Konformität
FCC-KONFORMITÄT Modifikationen oder Änderungen, die ohne die ausdrückliche schriftliche Genehmigung von Datalogic an diesem Gerät vorgenommen werden, können zum Erlöschen der Betriebserlaubnis für dieses Gerät führen. Dieses Gerät erfüllt Teil 15 der Richtlinien der FCC. Die Betriebserlaubnis ist an die beiden folgenden Bedingungen geknüpft: (1) Dieses Gerät darf keine schädlichen Störungen...

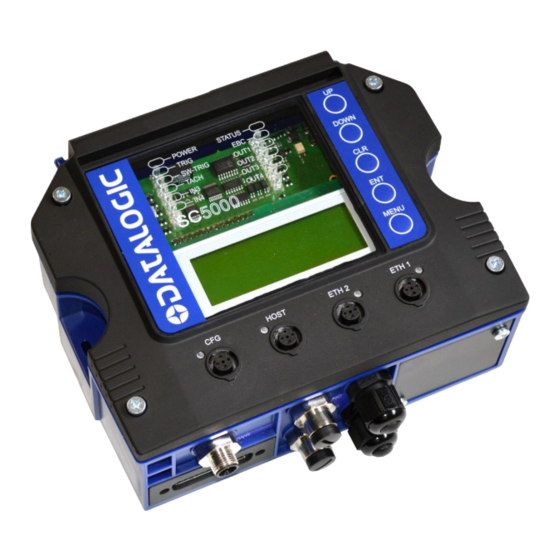

Seite 7: Aussenansicht
AUSSENANSICHT SC5000 Controller              Abb. A – Allgemeine Ansicht   LED-Anzeigen SC5000-zu-CBX510-Anschluss (für seriellen Host und I/O) (mit hier nicht abgebildetem IP65- Schutzblech)   Display Spannungsanschluss ...
Seite 8: Installationsanleitung
Sie dazu wie folgt vor: 1. Bauen Sie das interne EBC-Netzwerk auf (siehe Abschnitt 2.4.2). 2. Legen Sie die Rolle der beiden SC5000 Controller in der Topologie fest (siehe Abschnitt 3.5.12). 3. Führen Sie eine Netzwerksuche durch (siehe Abschnitt 3.4).
Seite 9: Einleitung
Der untere Teil (Kunststoffgehäuse) enthält die Anschlussplatte und das Anschlussfeld und bietet außerdem Platz für optionale Feldbus-Module. HINWEIS: Der SC5000 sollte nur von qualifiziertem Personal geöffnet werden. Seine einfache und robuste Mechanik machen den SC5000 Controller zur idealen Lösung für industrielle Umgebungen.
Seite 10: Modellbeschreibung
Alle Ein- und Ausgänge können mit Hilfe der optionalen CBX510 Anschlussbox sowohl in PNP- als auch in NPN-Polung verwendet werden. Schließen Sie dazu die Anschlussbox über das Zubehörkabel CAB SC5000 ZU CBX510 an den Controller an (siehe Abschnitt 1.4). ACHTUNG: Die Trigger- und Drehgebersignale dürfen nur an ein einziges Gerät gesendet werden, d.
Seite 11: Led-Anzeigen
  Abb. 1 – Beschreibung der LEDs LEDs zur Anzeige der Systemfunktion Symbol Bezeichnung Farbe Status Funktion  POWER BLAU Spannung über SC5000 (Netzkabel) Keine Spannung  TRIG GRÜN Optoelektronischer Sensor aktiv Optoelektronischer Sensor nicht aktiv  SW-TRIG GRÜN...
Seite 12: Leds Zur Anzeige Des Status Von Systemereignissen
SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Symbol Bezeichnung Farbe Status Funktion Eingang 4 nicht aktiv  OUT1 GELB Ausgang 1 aktiv Ausgang 1 nicht aktiv  OUT2 GELB Ausgang 2 aktiv Ausgang 2 nicht aktiv  OUT3 GELB Ausgang 3 aktiv Ausgang 3 nicht aktiv ...
Seite 13: Zubehör
EINLEITUNG 1.4 ZUBEHÖR Die unten stehende Liste umfasst das gesamte Zubehör zu Lesestationen. Eine vollständige Liste auch auf Anfrage bei Datalogic erhältlich. Nicht alle Zubehörkomponenten sind beim Aufbau einer Lesestation einschließlich eines SC5000 Controllers relevant. Kategorie Beschreibung Teilenummer Kabel und Abschlusswiderstände...
Seite 14 Sensoren MEP-593 Lichtschranken-KIT PNP (PH-1) mit freien 93ACC1791 Kabelenden MEP-604 Lichtschranken-KIT PNP M12-M12 93ACC0140 LS mit M12-Steckverbinder für SC5000 Drehgeber OEK-2 KIT (KABEL 10 M + FEDER) 93ACC1770 OEK-4 KIT PNP 250 PPR + M12-M12-KABEL 95B082040 OEK-4 KIT PNP 250 PPR + M12-FREIE KABELENDEN...
Seite 15: Montage
4. Schließen Sie einen Konfigurations-PC an und legen Sie die Konfigurationsparameter wie gewünscht fest. 2.1 PACKUNGSINHALT Stellen Sie nach dem Öffnen der Packung sicher, dass der SC5000 Controller sowie alle im Lieferumfang enthaltenen Zubehörteile vorhanden und intakt sind. Im Lieferumfang enthalten sind: ...
Seite 16 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Außenabmessungen Abb. 3 – Außenabmessungen SC5000...
Seite 17: Montage
Bei Montage auf anderen Oberflächen, z. B. Betonwänden oder Metallplatten, sind geeignete zusätzliche, nicht im Lieferumfang enthaltene Teile (Schrauben, Dübel, Muttern usw.) erforderlich. Der SC5000 kann Mit Hilfe des folgenden Montagezubehörs auch auf einem Bosch-Rahmen ® oder einem 80/20 -Rahmen montiert werden: BA200 (93ACC1822).
Seite 18: Elektrische Anschlüsse
M12-Buchse, D-kodiert 2.3.1 Steckerbelegung des Spannungsanschlusses Wir empfehlen die Verwendung des dem SC5000 beiliegenden Netzteils und -kabels. Für den Fall, dass für Ihre Installation ein anderer Spannungsanschluss erforderlich sein sollte, sehen Sie unten stehend die Steckerbelegung des 24VDC-Anschlusses. Eingang „POWER“ (Spannungsversorgung) 24 V - - - 4 A MAX.
Seite 19: Hauptschnittstelle
MONTAGE 2.3.2 Hauptschnittstelle Diese Schnittstelle ist ausschließlich über die zusätzliche CBX510 Anschlussbox verfügbar. Schließen Sie die CBX510 mit dem Zubehörkabel CAB SC5000 zu CBX510 an den SC5000 Die optisch gekoppelte serielle Hauptschnittstelle ist mit folgenden elektrischen Standards kompatibel:  RS232 ...
Seite 20: Rs232-Schnittstelle
Die Signale „RTS“ und „CTS“ steuern die Datenübertragung und synchronisieren die verbundenen Geräte miteinander. Wenn das RTS/CTS-Hardwareprotokoll aktiviert ist, aktiviert der SC5000 Controller den RTS-Ausgang. Dadurch wird signalisiert, dass eine Nachricht übertragen werden kann. Damit die Übertragung erfolgen kann, muss der Host den CTS-Eingang aktivieren.
Seite 21 MONTAGE RS422-Voll-Duplex-Schnittstelle Die RS422-Voll-Duplex-Schnittstelle wird für nicht gepollte Kommunikationsprotokolle in Punkt-Punkt-Verbindungen über Distanzen verwendet, die länger als die für die RS232- Kommunikation oder in elektrisch stark störenden Umgebungen zulässigen Distanzen sind (höchstens 1200 m / 3940 ft). Folgende Positionen der Federkraftklemme (Reihe 4) der CBX510 werden für den RS422- Voll-Duplex-Schnittstellenanschluss genutzt: Bezeichnung Funktion SGND...
Seite 22 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG HINWEIS: Bei Anwendungen, die keine RS422-Signale verwenden, müssen diese Leiter geerdet, d. h. so wie unten dargestellt mit SGND verbunden werden. Abb. 8 – Anschlüsse der RS422-Voll-Duplex-Schnittstelle, die ausschließlich TX-Signale verwenden: Host zu CBX510...
Seite 23: Hilfsschnittstelle
Hilfsschnittstelle Diese Schnittstelle ist ausschließlich über die zusätzliche CBX510 Anschlussbox verfügbar. Schließen Sie die CBX510 mit dem Zubehörkabel CAB SC5000 zu CBX510 an den SC5000 Die serielle Neben- oder Hilfsschnittstelle ist mit RS232-Schnittstellenanschlüssen ausgestattet. Sie dient nicht nur als alternative serielle Schnittstelle, sondern kann auch zum Anschließen eines Handscanners an die Lesestation in einer Weiterleitungskonfiguration...
Seite 24: Ethernet-Schnittstelle
Der obere Teil des SC5000 Controllers (Metallgehäuse) weist vier D-kodierte 4-polige Standard-M12-Buchsen für Ethernet-Anschlüsse auf: CFG, HOST, ETH2 und ETH1. „CFG“ wird für Konfigurationszwecke genutzt. „HOST“ dient dem Anschluss des SC5000 an einen Ethernet-Host. „ETH1“ und „ETH2“ sind für EBC-Cluster-Anordnungen reserviert, zu denen im Regelfall DS8110/DX8210 Scanner gehören.
Seite 25: Profibus-Schnittstelle
Die Profibus-Schnittstelle ist nur beim Profibus-Modell SC5000-1100 vorhanden. Sie ermöglicht die Integration des Controllers in ein Profibus-Netzwerk. An der äußersten rechten Frontplatte des SC5000 Controllers befindet sich ein Paar B- kodierter 5-poliger M12-Stecker/-Buchsen für Profibus-Anschlüsse. Abb. 11 – B-kodierte 5-polige Profibus-Stecker und -Buchsen Die Profibus-Schnittstelle dient der Kommunikation mit einem PROFIBUS-DP-Host.
Seite 26: Profinet-Schnittstelle
Profinet-Schnittstelle Die Profinet-Schnittstelle ist nur beim Profinet-Modell SC5000-1200 vorhanden. Sie ermöglicht die Integration des Controllers in ein Profinet-IO-Netzwerk. Die äußerste rechte Frontplatte des SC5000 Controllers weist zwei D-kodierte 4-polige Standard-M12-Buchsen für Profinet-Anschlüsse auf: Abb. 13 – D-kodierte 4-polige M12-Profinet-IO-Netzwerkbuchse Steckerbelegung Ethernet-Netzwerkbuchse...
Seite 27: Sps-Signalanschlüsse Über Anschlüsse Der Sc5000
Falls die Präsenzsensor- und Drehgebersignale von einer speicherprogrammierbaren Steuerung (SPS) bereitgestellt werden, können zwei zusätzliche Feldstecker angeschlossen werden. Die beiden Stecker sind Teil der Zubehörkomponente FMC-5000 (93ACC0181). Öffnen Sie den SC5000 Controller und passen Sie die Trigger- und Drehgeberanschlüsse wie folgt an: ANPASSUNG DER SC5000-ANSCHLÜSSE...
Seite 28: Erdung
SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG 2.3.8 Erdung Um Probleme mit elektrischen Störungen und damit eine Fehlfunktion des Systems zu vermeiden, sollten Sie Folgendes sicherstellen: 1. Das mit dem Netzanschlusskasten zu verbindende Netzkabel muss immer an eine Erdung und an den passenden Steckverbinder (Schutzerdung – PE) angeschlossen sein.
Seite 29: Typische Anordnungen
Anordnung als großes synchronisiertes Netzwerk Beim Aufbau eines großen lokalen Netzwerkes auf Ethernet-Basis (EBC-Netzwerk) sollte ein SC5000 zusammen mit einem PWR-480B Netzteil verwendet werden. In diesem Fall fungiert der SC5000 als System-Master und ist mit dem Host über eine von dessen Schnittstellen verbunden. ...
Seite 30 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG SC5000: Blockschaltbild: Ethernet TCP/IP zu Host (*) Falls Sie eine andere Anschlussart als die M12-Verbinder bevorzugen, können Sie stattdessen die CBX510 Anschlussbox verwenden (siehe Darstellung unten). Abb. 17 – Großes synchronisiertes Netzwerk mit DS8110/DX8210 Barcode-Scannern...
Seite 31 MONTAGE SC5000: Blockschaltbild: COM zu Host Falls der Host statt Ethernet eine COM-Kommunikation (RS232 oder RS422) unterstützt, können Sie die CBX510 Anschlussbox verwenden (siehe Darstellung unten). Die Anordnung ändert sich im Übrigen (Scanner, Spannungsversorgungseinheit usw.) nicht. Wie bereits erwähnt, kann als Alternative zu den M12-Steckverbindern auch die CBX510 Anschlussbox zum Anschließen der Trigger- und Drehgebersignale (und andere I/O-Geräte)
Seite 32 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Vier DS8110 Barcode-Scanner; vorne, hinten, unten Vier DX8210 Barcode-Scanner; links, rechts, oben SC5000 Förderban PWR480B Optoelektronischer Sensor Abb. 19 – Beispiel für Lesestation mit großem synchronisierten Netzwerk Bei Anwendungen mit regelmäßig geformten Paketen reichen die Werkseinstellungen aus.
Seite 33: Redundantes System
Controllern und den dazugehörigen Spannungsversorgungseinheiten konfiguriert werden. Die Scanner werden gleichmäßig auf die Spannungsversorgungseinheiten verteilt. In diesem Falle dient einer der SC5000 Controller als Master Working (aktives Gerät) und der andere als Master Protecting (Back-up-Gerät). So richten Sie ein redundantes System ein: 1.
Seite 34 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG SC5000: Redundantes System mit Ethernet-TCP/IP zu Host Abb. 21 – Lesestation als redundantes System mit DS8110/DX8210 Scannern...
Seite 35 SC5000: Redundantes System mit Host zur Unterstützung der seriellen COM- Kommunikation Falls der Host statt Ethernet eine serielle COM-Kommunikation (RS232 oder RS422) unterstützt, können Sie pro SC5000 Controller je eine CBX510 Anschlussbox verwenden (siehe Darstellung unten). Die Anordnung ändert sich im Übrigen (Scanner, Spannungsversorgung usw.) nicht.
Seite 36 Hauptschnittstelle der CBX510 angeschlossen sein; eine Schnittstelle dient dabei als Anschluss für den aktiven Controller (Ruhekontakt / normal geschlossen), die andere als Anschluss für den Back-up-Controller (geöffnet) Ein freier Ausgang des SC5000 muss so konfiguriert werden, dass das Relais darüber gesteuert werden kann, damit bei jedem Ereignis, dass den Redundanzschalter auslöst, eine Verbindung zwischen aktiver serieller...
Seite 37 MONTAGE DS8110 und DX8210 Barcode- Scanner SC5000 (aktiv) SC5000 (Back-up) Förderban PWR480B PWR480B Optoelektronischer Sensor Abb. 24 – Beispiel für redundant aufgebaute Lesestation...
Seite 38: Tastatur Und Display
SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG 2.5 TASTATUR UND DISPLAY Das Display des SC5000 zeigt verschiedene Nachrichten an, je nachdem, welcher der unten stehenden Betriebsmodi ausgewählt wurde. Mit der Tastatur des SC5000 können Sie in Fenstern scrollen und zwischen Menüs navigieren. Symbole Bedeutung...
Seite 39 MONTAGE Fenster „Bandgeschwindigkeit“ Fenster „Systeminformationen“ Fenster „Letzter Code und Lesemaske“ Alarmmeldungen Fenster „Diagnosemaske“ (Standardfenster) Dieses Fenster gibt den Status der einzelnen Knoten (= Scanner des Clusters) wieder. Die Slave-Scanner werden durch Buchstaben (A, B, C usw.) oder Zahlen (01, 02, 03 usw.) repräsentiert, nachdem Parameter...
Seite 40 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Fenster „Lesedaten“ In diesem Fenster werden folgende Daten angezeigt:  Pack out: Anzahl der verarbeiteten Pakete  Good read: Anzahl der korrekt gelesenen Codes  No read: Anzahl der nicht gelesenen Codes  Multiple read: Anzahl der mehrfach gelesenen Codes Fenster „Lesemaske“...
Seite 41 MONTAGE Fenster „Eingangs-/Ausgangsstatus“ In diesem Fenster werden Informationen zum Status der digitalen Ein- und Ausgänge angezeigt. 0 = niedriger Signalpegel 1 = hoher Signalpegel Fenster „Bandgeschwindigkeit“ In diesem Fenster werden Informationen zur Geschwindigkeit des Förderbandes (Conveyor speed) angezeigt. Fenster „Systeminformationen“ In diesem Fenster werden Informationen zur Softwareversion angezeigt.
Seite 42: Alarmmeldungen
Diagnosealarmmeldungen werden nur dann angezeigt, wenn sie zuvor aktiviert wurden. Es können bis zu vier Alarmmeldungen gleichzeitig angezeigt werden (je eine pro Zeile). Die Alarmmeldungen werden vom Netzwerk oder dem SC5000 ausgegeben. Alle Meldungen werden nach Priorität geordnet, d. h., Fehlermeldungen haben Vorrang vor Warnmeldungen.
Seite 43: Redundanter Modus
MONTAGE 2.5.5 Redundanter Modus Wenn Sie ein redundantes System nutzen, zeigt der SC5000 je nach seiner Rolle im redundanten System verschiedene Fenster an (Einzelheiten dazu siehe Onlinehilfe des SC5000). Fenster des aktiven Controllers Der aktive SC5000 Controller verhält sich wie ein einzelner Master-Controller und zeigt das Fenster „Diagnosemaske“...
Seite 44 Statistics Reset Setzt die Statistiken zurück Statistics REDS Working Setzt die Rolle des SC5000 in der Topologie auf „Working“ (aktiver Controller) Protecting Setzt die Rolle des SC5000 in der Topologie auf „Protecting“ (Back-up-Controller) Setzt die Rolle des SC5000 im redundanten Active System auf „Active“...
Seite 45: Genius
Anforderungen. Über benutzerfreundlichen Anzeigeelemente stehen zahlreiche Konfigurations- und Diagnosefunktionen zur Verfügung, anhand derer Sie Ihr Scannersystem nach Beliebigen einrichten können. 3.1 EINSTIEG Der SC5000 Controller ist besonders leicht einzurichten. e-Genius ist eine browserbasierte Anwendung, Betriebsparameter festgelegt, Lesequalität überwacht, Ausgangsnachrichten erstellt und Diagnosedaten eingesehen werden können. Mit e-Genius kann der Betrieb des Scannersystems problemlos konfiguriert, abgestimmt und überwacht...
Seite 46: E-Genius Starten
Geben Sie in die Subnetzmaske „255.255.255.0“ ein. Klicken Sie auf OK. 4. Öffnen Sie einen Webbrowser und geben Sie die IP-Adresse für den SC5000 Controller ein. Wenn Sie die richtige IP-Adresse eingegeben haben, wird in e-Genius das Fenster Log On (Anmeldung) geöffnet.
Seite 47 E-GENIUS 5. Geben Sie in das Feld Password (Passwort; das werkseitig eingestellte Passwort lautet „DLA“) ein geeignetes Passwort für Ihr System ein. 6. Wählen Sie aus der Drop-down-Liste Language (Sprache) Ihre gewünschte Sprache aus. 7. Wählen Sie in der Drop-down-Liste Units (Maßeinheiten) entweder METRIC (Metrisch) oder IMPERIAL (Angloamerikanisch) aus.
Seite 48: Grundlagen Zu E-Genius
SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG 3.2 GRUNDLAGEN ZU E-GENIUS 3.2.1 Menübaum von e-Genius Alle zur Verfügung stehenden Funktionen werden in einem Menübaum links im Fenster e- Genius des Lesegeräts/Controllers angezeigt. Die Liste der Funktionen ähnelt in ihrem Aufbau der Hierarchie eines Dateisystems: Elemente, denen ein Kästchen ( ) vorangestellt ist, können maximiert werden, sodass Untermenüs mit weiteren Funktionen angezeigt...
Seite 49: Hilfefunktion
E-GENIUS Wenn Sie Ihren eingegebenen Text im Textfeld des ursprünglichen Fensters speichern möchten, klicken Sie auf Submit (Senden). Mit Cancel (Abbrechen) kehren Sie in das ursprüngliche Fenster zurück, ohne dass der eingegebene Text gespeichert wird. 3.2.3 Hilfefunktion In e-Genius steht eine vollständige Onlinehilfe zur Verfügung. Auf die vollständige Hilfe zugreifen: Wählen Sie im Menübaum e-Genius das Menü...
Seite 50 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Kontexthilfe zu einem geöffneten Fenster aufrufen: 1. Klicken Sie rechts oben im Fenster auf das Hilfesymbol . Daraufhin öffnet sich ein Hilfefenster mit Informationen zur aktuell geöffneten Seite. 2. Wenn Sie auf die Optionen Contents (Inhaltsverzeichnis), Index oder Search (Suche) zugreifen möchten, klicken Sie links oben auf den Link Show...
Seite 51: Einstellungen Ändern
E-GENIUS 3.3 EINSTELLUNGEN ÄNDERN Über die Optionen im Menübaum Modify Settings (Einstellungen ändern) können Sie bei der Ersteinrichtung Ihr Scanner-System konfigurieren. Falls nötig, können Sie über dieselben Optionen später jederzeit Änderungen an Ihrer ursprünglichen Konfiguration vornehmen.
Seite 52: Modify Settings | System Info
SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG 3.4 MODIFY SETTINGS | SYSTEM INFO Unter System Info (Systeminformationen) können Ihrem Scanner-System (Einzelscanner oder Scanner-Array) einen Namen geben, ein Master-System oder Einzelgerät einrichten, eine Liste der zum System gehörenden Scanner ansehen und Software vom Master-Scanner auf die Slave-Scanner des Systems laden.
Seite 53 Master Tools Diese Optionen werden angezeigt, wenn der Scanner als Master (Master-Einstellungen) festgelegt wurde. Bei einem SC5000 ist dies die Standardanzeige. Discover Scanners Klicken Sie auf Discover Scanners (Scanner anzeigen), um sich (Scanner anzeigen) automatisch alle Scanner eines Lesetunnels anzeigen zu lassen.
Seite 54 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Model (Modell) Zeigt ein Bild des Scanner- bzw. Controllermodells an Dev (Gerät) Zeigt die Systembezeichnung des Geräts an MAC Address Zeigt die MAC-Adresse (Media Access Control Address) des (MAC-Adresse) Geräts an Software version Zeigt die auf dem Gerät installierte Softwareversion an...
Seite 55 E-GENIUS Additional Devices (Zusätzliche Geräte) Send Barcodes to Setzen Sie ein Häkchen in das Kästchen, um die Optionen Non-Singulated für Non-Singulated Dimensioning System Info Dimensioning System (Informationen zu nicht vereinzelten Bemaßungssystemen) (Barcodes an nicht zu aktivieren (für Einzelgeräte oder DM3610-Systeme Vereinzeltes derzeit nicht verfügbar).
Seite 56: Modify Settings | Global Settings
3.5 MODIFY SETTINGS | GLOBAL SETTINGS Über die Optionen im Menübaum Global Settings (Globale Einstellungen) können Sie während der Ersteinrichtung Ihren SC5000 und das dazugehörige Barcode-Scanner-System konfigurieren. Diese globalen Einstellungen werden für den System-Master übernommen und dann vom Master auf die Slave-Geräte übertragen. Falls nötig, können Sie die globalen...
Seite 57: Modify Settings | Global Settings | Operating Mode
E-GENIUS 3.5.1 Modify Settings | Global Settings | Operating Mode Über die Option Operating Mode (Betriebsmodus) können Sie einen Betriebsmodus auswählen und dessen Parameter festlegen. Es stehen drei Betriebsmodi zur Auswahl: On Line , Continuous und PackTrack. Welche genauen Einstellungen zur Verfügung stehen, hängt davon ab, welchen Modus Sie zuvor ausgewählt haben.
Seite 58 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG 2. Geben Sie die entsprechenden Informationen wie folgt ein: Betriebsmodus Wählen Sie aus dem Drop-down-Menü Operating Mode Selection (Auswahl des Betriebsmodus) eine der Optionen On Line (Phasenmodus), Continuous (Dauermodus) oder PackTrack aus. Bidirectional Setzen Sie ein Häkchen in das Kästchen, um diese Option zu aktivieren.
Seite 59 E-GENIUS Distance from PS to Geben Sie einen Wert (in mm oder Zoll) für den Reverse PS (Abstand Abstand zwischen Vorwärtspräsenzsensor zwischen Vorwärts- (vorwärts laufendes Förderband) und Rückwärtspräsenzsensor (vorwärts laufendes Rückwärtspräsenzsen Förderband) ein. sor) Direction Input Wählen Sie aus dem Drop-down-Menü eine der folgenden Optionen aus: Trigger (Input 1) (Trigger (Richtungseingang) [Eingang 1]), Aux (Input 3) (Aux [Eingang 3]) oder...
Seite 60 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Trigger Source Start Input from Dieser Parameter steht nur für Feldbus-Hosts zur Verfügung. Wird er ausgewählt, kann der Feldbus-Master die Lesephase steuern. (Starteingang über Bus) Bei Profinet- oder Profibus-Schnittstellen kann der Feldbus-Master die Lesephase über Bit 7 in Byte 0 (LSB) des Ausgabebereichs steuern.
Seite 61 E-GENIUS Wählen Sie in der Drop-down-Liste Start Timeout Counting From oder Stop (Stopp) aus. (Beginn der  Zeitüberschreit Wenn Sie Start auswählen, beginnt ung) Zeitüberschreitung, Lesephase definiert, mit Start Input (Starteingang) oder Serial Start String (Serielle Startsequenz). Dies entspricht dem normalen Betrieb. ...
Seite 62 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Verifizierungsquelle normalerweise geschlossen. Scanner wechselt Triggermodus, wenn Eingangsquelle geöffnet wird.  Active Closed (Aktiv geschlossen): Der Eingang ist aktiv, wenn ein Strom über die IN-Pins fließt. Der Eingang Verifizierungsquelle normalerweise geöffnet. Der Scanner wechselt in den Triggermodus, wenn die Eingangsquelle geschlossen wird.
Seite 63 E-GENIUS 2 Inputs Die Lesephase wird durch zwei Eingänge definiert. Sie Used (2 beginnt, wenn der Starteingang aktiviert wird, und endet, Eingänge in wenn der Stoppeingang deaktiviert wird (es sei denn, die Verwendung) Option Extended Phase [Erweiterte Phase] wurde aktiviert). Trigger Source Steht nur zur Verfügung, wenn On Line und Extended...
Seite 64 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG  Active Closed (Aktiv geschlossen): Der Eingang ist aktiv, wenn ein Strom über die IN-Pins fließt. Der Eingang Triggerquelle normalerweise geöffnet. Der Scanner wechselt in den Triggermodus, wenn die Eingangsquelle geschlossen wird. Reading Aktivieren Sie diese Option, um eine Phase Zeitüberschreitung für den Modus On Line...
Seite 65 E-GENIUS immer aus, und alle Vorgänge werden unterbrochen.  Triggered (Ausgelöst): Der Laser wird abgeschaltet, sobald die Codes gelesen wurden oder die Lesephase endet. Bei Beginn der nächsten Lesephase wird der Laser wieder eingeschaltet. Serial Wird für den Modus On Line die Option Serial (Seriell) (Seriell) ausgewählt, dann beginnt die Lesephase, wenn an der seriellen Schnittstelle die Serial Start String (Serielle...
Seite 66 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Serial Stop Klicken Sie auf , um das Texteingabetool String (max. zu aktivieren, und geben Sie den Code ein, 32 chars) der als Stoppsignal für die Lesephase dienen (Serielle soll. Sie können Zeichen von NUL (00H) bis...
Seite 67 E-GENIUS Stop Priority Diese Option steht zur Auswahl, wenn im (Stoppriorität) Drop-down-Menü Timeout Counting From (Beginn der Zeitüberschreitung) die Option Start ausgewählt wurde. Wählen Sie aus dem Drop-down-Menü entweder Input/Serial Stop (Stoppeingang / serielle Stoppsequenz) oder Always Timeout (Immer Zeitüberschreitung) aus. ...
Seite 68 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Continuous Diese Lesephase ist immer aktiv und ermöglicht das Einlesen zweier oder (Dauermodus) mehrerer Codes entlang derselben Lesestrecke. Gelesene Codes werden auf die gleiche Art und Weise übermittelt wie bei den übrigen Betriebsmodi, außer dass bei einem „Nicht gelesen“-Ereignis keine Übermittlung an den seriellen Anschluss erfolgt.
Seite 69 E-GENIUS Number of Encoder Steps.  Tx Line (Übertragungslinie): Auf jeden Codeeintrag wird der Abstand zur Übertragungslinie in mm angewandt. Der aktuelle Codeeintrag wird aus der Liste gelöscht, sobald Abstand überschritten wird. Bei Auswahl von Tx Line müssen alle Netzwerk verbundenen Scanner PackTrack...
Seite 70 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Im Modus Continuous (Dauermodus) dient der Parameter Code Filter Depth Code Filter Depth (Codefiltertiefe) dazu, zu verhindern, (Codefilter dass ein Code doppelt gelesen wird. Der eingegebene Wert tiefe) (darf nicht null sein) gibt an, wie viele Codes in einer Liste nach dem Prinzip FIFO (first in, first out) gespeichert werden.
Seite 71 E-GENIUS wenn Zusätzlich automatischen Inhalts- Symbologien Codelängenabgleich vergleicht dieser Parameter auch den nicht Codetyp (Symbologie). Stimmt der aktuell eingelesene Code übereinstim mit einem Code in der Liste nach Inhalt, Länge und Typ men) überein, so wird der aktuelle Code verworfen. Gibt es keine Übereinstimmung, wird der aktuelle Code übernommen und an die erste Stelle in der Liste gesetzt;...
Seite 72 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG replizieren, wenn Z- Zusätzlich zum automatischen Inhalts- und Koordinaten Codelängenabgleich vergleicht dieser Parameter auch die nicht Z-Koordinate des Codes. Stimmt der aktuell eingelesene übereinstim Code mit einem Code in der Liste nach Inhalt, Länge und Z- men) Koordinate überein, so wird der aktuelle Code verworfen.
Seite 73 Schrittgrößen modell per revolution, inch, einstellung Impulse Impulse pro Drehgeber Drehung) Zoll) OEK-4 (Datalogic) OEK-2 (Photocraft) OEK-2 OEK-2 OEK-2 Conveyor Dieser Parameter steht nur dann zur Auswahl, wenn die Speed Option Physical Drehgeber deaktiviert ist. Er definiert die (mm/sec) konstante Geschwindigkeit des Förderbandes in mm/s.
Seite 74 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG PackTrack Hinweise zur Installation eines physischen PackTrack-Drehgebers finden Sie im Abschnitt PackTrack in den Bedienungsanleitungen der Scanner DS8110 und DX8210. Trigger Source Start Input Dieser Parameter steht nur für Feldbus-Hosts zur Verfügung. Feldbus-Master die Lesephase from Bus Wird er ausgewählt, kann der...
Seite 75 E-GENIUS Moduseinstellungen Distance Geben Sie hier den Abstand entlang der Y-Achse zwischen from PS Line PS Line (Sensorlinie) und Tx Line (Übertragungslinie) an. to Tx Line (Abstand zwischen Sensorlinie und Übertra gungslinie) HINWEIS: Tracking beginnt 10 cm (4 Zoll) vor und endet 10 cm (4 Zoll) nach dem Lesebereich.
Seite 76 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Minimum Geben Sie in dieses Feld die minimale Länge eines Pakets Pack Length in mm bzw. Zoll an. (Minimale Paketlänge) Minimum Wählen Sie in der Drop-down-Liste einer der folgenden Distance Optionen aus: Ignore Error (Fehler ignorieren), Compose Error (Festlegen) oder Discard Last (Letzte verwerfen).
Seite 77 Schrittgrößen modell per revolution, inch, einstellung Impulse Impulse pro Drehgeber Drehung) Zoll) OEK-4 (Datalogic) OEK-2 (Photocraft) OEK-2 OEK-2 OEK-2 Conveyor Dieser Parameter steht nur dann zur Auswahl, wenn die Speed Option Physical Drehgeber deaktiviert ist. Er definiert die (mm/sec) konstante Geschwindigkeit des Förderbandes in mm/s.
Seite 78 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Derived Wählen Sie die Eingangsquelle aus der Drop-down-Liste aus. Encoder Input Source (Eingangs quelle für abgeleiteten Drehgeber) Derived Wählen Sie aus der Drop-down-Liste aus eine der folgenden Encoder Optionen aus: Rise to Rise (Anstieg–Anstieg), Fall to Fall...
Seite 79 E-GENIUS  Enabled (Aktiviert): Der Laser ist immer aus, und alle Vorgänge werden unterbrochen.  Triggered (Ausgelöst): Der Laser wird abgeschaltet, sobald Codes gelesen wurden oder Lesephase endet. Beginn nächsten Lesephase wird der Laser wieder eingeschaltet. PackTrack Wählen Sie aus der Drop-down-Liste einen Zeitwert aus. Beam Dieser Parameter steht nur dann zur Verfügung, wenn PackTrack™...
Seite 80: Modify Settings | Global Settings | Barcode Settings Table
SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG 3.5.2 Modify Settings | Global Settings | Barcode Settings Table Unter Barcode Settings (Barcode-Einstellungen) können Sie Barcodes, die von Ihrer Anwendung gelesen werden sollen, auswählen und konfigurieren. Barcode-Einstellungen bearbeiten: 1. Navigieren Sie im Menübaum Modify Settings (Einstellungen ändern) zu Global Settings | Barcode Settings (Globale Einstellungen | Barcode-Einstellungen).
Seite 81 E-GENIUS Minimum In dieser Spalte wird die minimale Anzahl der Zeichen des Barcodes für die Length links stehende Symbologie angezeigt. (Minimale Länge) Maximum In dieser Spalte wird die maximale Anzahl der Zeichen des Barcodes für die Length links stehende Symbologie angezeigt. (Maximale Länge) Barcode n...
Seite 82 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Pattern Klicken Sie auf , um das Texteingabetool zu aktivieren, und geben Sie dann Match String ein Übereinstimmungsmuster ein. Codes können auch anhand ihres Inhalts (max. 200 erkannt werden. Für jeden Code kann daher ein Übereinstimmungsmuster chars) eingestellt werden, und falls der eingelesene Code nicht mit diesem Muster (Übereinstim...
Seite 83 E-GENIUS Übereinstimmung eines Codes bestehend aus genau vier beliebigen Zeichen:  Übereinstimmungsmuster = ????  Beispielcode = gT6k Übereinstimmung eines Codes mit sechs Zeichen, davon „12“ in der Mitte, an beliebiger Stelle:  Übereinstimmungsmuster = *??12??*  Beispielcode = datal12og35 Beispiel für eine sehr komplexe Zeichenfolge, in der „?“...
Seite 84 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Check Digit Setzen Sie ein Häkchen in das Kästchen, wenn Sie möchten, dass die Prüfziffer in den übertragenen Code aufgenommen wird. (Prüfziffern übertragung) Bar Count Wählen Sie aus der Drop-down-Liste Variable (Variabel) oder einen der (Zahl der vorgegebenen Werte aus.
Seite 85 E-GENIUS  Disable (Deaktivieren): Alle Codes werden übertragen, unabhängig von der Richtung.  Forward (Vorwärts): Alle Codes Vorwärtsrichtung werden übertragen.  Reverse (Rückwärts): Alle Codes in Rückwärtsrichtung werden übertragen. Wählen Sie in der Drop-down-Liste Disabled (Deaktiviert), Lower Case Start Char (Kleinbuchstaben) oder Upper Case (Großbuchstaben) aus.
Seite 86: Modify Settings | Global Settings | Barcode Configuration
SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG 3.5.3 Modify Settings | Global Settings | Barcode Configuration Im Menü Barcode Configuration (Barcode-Konfiguration) können Sie festlegen, wie das System nicht gelesene Barcodes definieren soll. Außerdem können Sie hier die Nachricht No Read (Nicht gelesen) einrichten und filtern.
Seite 87 E-GENIUS  Logical Combination (Logische Kombination): In diesem Modus werden pro Lesephase alle Codes gelesen, die zu derselben anhand Logical Combination Rule (Logische Kombinationsregel) definierten Gruppe gehören.  Code Collection (Codesammlung): In diesem Modus werden pro Lesephase alle erwarteten Codes in der Reihenfolge gesammelt, wie sie gelesen werden.
Seite 88 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG  (Nachricht „Nicht gelesen“ Disable Read Message deaktivieren): Es wird keine „Nicht gelesen“-Nachricht übertragen.  Global No Read Message (Globale Nachricht „Nicht gelesen“): Der unter No Read String (Inhalt der „Nicht gelesen“-Nachricht) eingegebene Text wird gesendet, falls der Scanner in der Lesephase einen oder mehrere Barcodes nicht dekodieren konnte.
Seite 89 E-GENIUS Beispiel: Der Code 123456 gilt als Teilzeichenfolge folgender Codes: 00123456, 12345600, 12378456. Der Code 123456 gilt jedoch nicht als Teilzeichenfolge folgender Codes: 12346507 (Zahlendreher), 12345700 (Zeichenfolge unvollständig), 120378456 oder 0012345600 (mehr als eine weitere zusammenhängende Zeichenfolge im längeren Code enthalten).
Seite 90 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Beispiele: Angenommen, Max Number of Different Characters = 2: Der einmal gelesene Code 123456 gilt als derselbe Code wie die folgenden mehrfach gelesenen Codes: 133056, 123546, 123457, da bei den Vergleichscodes nur an jeweils ein oder zwei Stellen ein anderes Zeichen erscheint.
Seite 91 E-GENIUS mehrfach gelesen werden. Diese Option kommt bei Lesetunneln zum Einsatz, bei denen mehrere Barcodes gelesen werden und ein Herausfiltern von Codes erforderlich ist. Wird ein Barcode von weniger als Scannern gelesen, dann gilt er als nicht gelesen. Geben Sie einen Wert für die minimale Anzahl an Scannern ein, die einen Minimum Readings Barcode lesen müssen, damit er als gültige Lesung erkannt wird.
Seite 92 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Barcode Configuration > Single Label Falls in der Drop-down-Liste Code Combination (Codekombination) die Option Standard Multi Label (Mehrere Standardetiketten) ausgewählt wurde, werden im Fenster Barcode Configuration (Barcode-Konfiguration) die entsprechenden Eingabefelder angezeigt. HINWEIS: Bei Auswahl der Option Standard Multi Label werden die Codes ENTWEDER anhand der Symbologie ODER anhand des Inhalts unterschieden.
Seite 93 E-GENIUS gelesen“-Nachricht) eingegebene Text wird gesendet, falls der Scanner in der Lesephase einen oder mehrere Barcodes nicht dekodieren konnte.  Local No Read(s) Message (Lokale Nachricht „Nicht gelesen“): Diese Option bietet sich dann an, wenn ein oder mehrere Codes in der Lesephase nicht gelesen werden oder wenn mehr Codes, als gemäß...
Seite 94 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG unterscheidet. Es können entweder ASCII-Werte oder hexadezimale Werte eingegeben werden. Ist diese Option deaktiviert, überträgt der Scanner den ersten gelesenen Code. Send All Multiple Nur für erweiterte Datenformate: Wenn Sie diesen Parameter Read Labels (Alle aktivieren, werden alle mehrfach gelesenen Codeetiketten in die mehrfach gelesenen Ausgangsnachricht aufgenommen.
Seite 95 E-GENIUS Beispiel: Der Code 123456 gilt als Teilzeichenfolge folgender Codes: 00123456, 12345600, 12378456. Der Code 123456 gilt jedoch nicht als Teilzeichenfolge folgender Codes: 12346507 (Zahlendreher), 12345700 (Zeichenfolge unvollständig), 120378456 oder 0012345600 (mehr als eine weitere zusammenhängende Zeichenfolge im längeren Code enthalten).
Seite 96 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Beispiele: Angenommen, Max Number of Different Characters = 2: Der einmal gelesene Code 123456 gilt als derselbe Code wie die folgenden mehrfach gelesenen Codes: 133056, 123546, 123457, da bei den Vergleichscodes nur an jeweils ein oder zwei Stellen ein anderes Zeichen erscheint.
Seite 97 E-GENIUS stattdessen große Barcodes erfassen, hoher Wahrscheinlichkeit mehrfach gelesen werden. Diese Option kommt bei Lesetunneln zum Einsatz, bei denen mehrere Barcodes gelesen werden und ein Herausfiltern von Codes erforderlich ist. Wird ein Barcode von weniger als Scannern gelesen, dann gilt er als nicht gelesen.
Seite 98 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Barcode Configuration > Logical Combination Falls in der Drop-down-Liste Code Combination (Codekombination) die Option Logical Combination (Logische Kombination) ausgewählt wurde, werden im Fenster Barcode Configuration (Barcode-Konfiguration) die entsprechenden Eingabefelder angezeigt. 1. Geben Sie die entsprechenden Informationen wie folgt ein:...
Seite 99 E-GENIUS Feldname Aktion/Definition Code Combination Standard Multi Label (Mehrere Standardetiketten) wurde ausgewählt. (Codekombination) Logical Klicken Sie auf , um das Dialogfeld zum Auswählen der Codegruppe Combination Rule zu öffnen. (Logische Kombinationsregel) Wählen Sie aus dem Drop-down-Menü Number of Groups (Anzahl der Gruppen) die zu verwendende Zahl der Gruppen aus.
Seite 100 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Falls Sie in der Drop-down-Liste No Read Message (Nachricht „Nicht gelesen“) die Option Local No Read Message (Lokale Nachricht „Nicht gelesen“) ausgewählt haben, dann wird die Parametergruppe Group No Read Messages („Nicht gelesen“-Nachrichten für Gruppe) angezeigt. Geben Sie dort unter Local No Read String (Inhalt der lokalen „Nicht gelesen“-Nachricht) einen entsprechenden Text ein.
Seite 101 E-GENIUS Beispiel 2 Codeetikett-Einstellung #1 = Code 39 Codeetikett-Einstellung #2 = Code 128 Logische Kombinationsregel = 1&2 Es wird eine einzige Gruppe festgelegt, die ein Etikett vom Typ Code 128 ODER ein Etikett vom Typ Code 39 erwartet. Dekodierte Codesymbologie Ausgangsnachricht Etikett Etikett #2...
Seite 102 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG <Startmarke><EAN-8- Daten><DPS><EAN-8- Daten><DPS><UPC-A- Daten><Endmarke> <Startmarke><EAN-8- Daten><DPS><EAN-8- Daten><DPS><Erster dekodierter Code / Inhalt der Nachricht „Mehrfach gelesen“><Endmarke> Beispiel 4 Codeetikett-Einstellung #1 = Code 93 Codeetikett-Einstellung #2 = Interleaved 2/5 Codeetikett-Einstellung #3 = EAN-8 Codeetikett-Einstellung #4 = UPC-A Logische Kombinationsregel = 1^2&3^4 Es werden zwei Gruppen festgelegt, die jeweils einen der festgelegten Codetypen erwarten.
Seite 103 E-GENIUS <Startmarke>< Interleaved-2/5- Daten><DPS><Erster dekodierter Code / Inhalt der Nachricht „Mehrfach gelesen“><Endmarke> <Startmarke><Code-93- Daten><DPS><EAN-8-Daten><Endmarke> <Startmarke><Code-93- Daten><DPS><UPC-A-Daten><Endmarke> <Startmarke><Interleaved-2/5- Daten><DPS><EAN-8-Daten><Endmarke> <Startmarke><Interleaved-2/5- Daten><DPS><UPC-A-Daten><Endmarke> <Startmarke><Erster dekodierter Code / Inhalt der Nachricht „Mehrfach gelesen“><DPS><Erster dekodierter Code / Inhalt der Nachricht „Mehrfach gelesen“><Endmarke> No Read Message Wählen Sie aus dem Drop-down-Menü...
Seite 104 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Setzen Sie ein Häkchen in das Kästchen, falls der unter Global No Use 'Global No Read String (Inhalt der globalen „Nicht gelesen“-Nachricht) Read String' when No Codes Read eingegebene Text verwendet werden soll, wenn gar keine Codes („Global No Read...
Seite 105 E-GENIUS Das festgelegte Trennzeichen wird dann im Codefeld angezeigt und nach jedem dekodierten, mehrfach gelesenen Barcode eingefügt. WebSentinel - Wählen Sie aus der Drop-down-Liste No Read (Nicht gelesen), Good Partial Read Is Read (Korrekt gelesen) oder Partial Read (Teilweise gelesen) aus. Ihre Treated As Auswahl bestimmt, wie WebSentinel teilweise gelesene Codes (WebSentinel –...
Seite 106 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Angenommen, Max Number of Different Characters = 1: Der Code 123456 gilt als Teilzeichenfolge folgender Codes: 12305600, 00123056, 8812305688, da nur ein Zeichen in der verglichenen Zeichenfolge abweicht. Der Code 123456 gilt jedoch nicht als Teilzeichenfolge des Codes 123066789, da zwei Zeichen in der verglichenen Zeichenfolge abweichen.
Seite 107 E-GENIUS jeweils denselben Stellen vergleicht. Stimmen zwei oder mehr Codes in Typ und Länge überein, unterscheiden sich aber um wenige Zeichen, dann handelt es sich bei diesen Codes vermutlich um eine Fehllesung ein und desselben Codes; der am seltensten gelesene Codes wird dann ignoriert (d.
Seite 108 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Strip Filter Settings (Ausblendfiltereinstellungen) Strip All Non Aktivieren Sie diese Option, wenn Sie möchten, dass alle nicht Printable Chars druckbaren ASCII-Zeichen aus dem Code entfernt werden (000–020 (Alle nicht und 127). druckbaren Zeichen ausblenden) Char(s) to be...
Seite 109 E-GENIUS Barcode Configuration > Code Collection Falls in der Drop-down-Liste Code Combination (Codekombination) die Option Code Collection (Codesammlung) ausgewählt wurde, werden im Fenster Barcode Configuration (Barcode-Konfiguration) die entsprechenden Eingabefelder angezeigt. 1. Geben Sie die entsprechenden Informationen wie folgt ein: Feldname Aktion/Definition Code Combination Code Collection (Codesammlung) wurde ausgewählt.
Seite 110 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG  Local No Read(s) Message (Lokale Nachricht „Nicht gelesen“): Diese Option bietet sich dann an, wenn ein oder mehrere Codes in der Lesephase nicht gelesen werden oder wenn mehr Codes, als gemäß den Konfigurationsparametern erwarten waren, gelesen werden.
Seite 111 E-GENIUS  Slave SYNCHRONIZED (Slave SYNCHRONISIERT): Scanner ist als Slave in einer synchronisierten Master/Slave- Anordnung angeschlossen (siehe Anmerkung unten).  Other (Sonstige): Diese Option ist für Einzelgeräte vorgesehen. Code Different Dieser Parameter steht nur dann zur Verfügung, wenn der Parameter When Scan Gap Is Code Combination...
Seite 112 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG  Es wurden mehrere Codes gelesen;  alle dekodierten Codes desselben Typs werden miteinander verglichen. Regel 1: Der kürzere Code gilt als Teilzeichenfolge des längeren Codes, wenn letzterer exakt die gleiche Zeichenfolge enthält; daneben darf der längere Code nur eine einzige weitere zusammenhängende Zeichenfolge enthalten (vor, nach oder innerhalb der verglichenen Zeichenfolge).
Seite 113 E-GENIUS Max Number Geben Sie in das Feld einen Wert von 0 bis 5 ein. Dieser Wert of Different entspricht der maximalen Anzahl an Zeichen, um die ein Code Characters abweichen darf, wenn er trotzdem noch als Teilzeichenfolge eines (Maximale Anzahl anderen Codes gelten und damit herausgefiltert werden soll.
Seite 114 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Filter Out Low Setzen Sie ein Häkchen in das Kästchen, damit das Feld Minimum Height Codes Readings Difference Between Scanners (Minimale Scannerzahl für (Kleine Codes gültige Lesung) angezeigt wird. herausfiltern) Hintergrund: Diese Option wurde eigens für Flughafensysteme entwickelt, wo oft Barcodes mit dem gleichen Inhalt, aber unterschiedlicher Höhe auf...
Seite 115 E-GENIUS Replacement Char Klicken Sie auf , um das Texteingabetool zu aktivieren, und geben (Ersatzzeichen) Sie dann ein Ersatzzeichen ein, dass alle ausgeblendeten Zeichen ersetzen soll. Wenn Sie Ihren eingegebenen Text im Textfeld des ursprünglichen Fensters speichern möchten, klicken Sie auf Submit (Senden).
Seite 116: Modify Settings | Global Settings | Serial Ports
SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG 3.5.4 Modify Settings | Global Settings | Serial Ports Mit Hilfe der Optionen im Menü Serial Ports (Serielle Anschlüsse) können Sie bei der Ersteinrichtung serielle Anschlüsse Ihres Barcode-Scannersystems konfigurieren. Falls nötig, können Sie die globalen Einstellungen über dieselben Optionen später jederzeit wieder ändern, darunter:...
Seite 117 E-GENIUS 2. Geben Sie die entsprechenden Informationen wie folgt ein: Feldname Aktion/Definition Data Tx Setzen Sie ein Häkchen in das Kästchen, um diese Option zu (Datenübertragung) aktivieren. Wenn diese Option aktiviert ist, nutzt der Scanner zur Übertragung von Daten und/oder Nachrichten den Kanal Main Serial Port (Serieller Hauptanschluss).
Seite 118 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG speichern möchten, klicken Sie auf Submit (Senden). Mit Cancel (Abbrechen) kehren Sie in das ursprüngliche Fenster zurück, ohne dass der eingegebene Text gespeichert wird. Der unter Heartbeat Terminator eingegebene Text muss sich von der Texteingabe im Feld Heartbeat Message unterscheiden.
Seite 119 E-GENIUS Modify Settings | Global Settings | Serial Ports | Aux Port Im Fenster Aux Port (Aux-Anschluss) können Sie die Kommunikation über den seriellen Auxiliary-Anschluss konfigurieren. In diesem Kommunikationsmodus ist automatisch RS232 als Schnittstelle ausgewählt. Einstellungen für den Aux-Anschluss bearbeiten: 1.
Seite 120 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG  Disable (Deaktivieren): wird keine Heartbeat-Nachricht übertragen.  Enable Unconditioned (Aktivieren ohne Bedingung): Heartbeat-Nachricht wird immer übertragen, auch bei noch aktiver Kommunikation.  Enable Conditioned (Aktivieren mit Bedingung): Die Heartbeat- Nachricht wird nur dann übertragen, wenn keine Kommunikation aktiv ist.
Seite 121: Modify Settings | Global Settings | Ethernet
Ethernet wurde als einfach definierte Topologie konzipiert, die eine effiziente Nutzung gemeinsamer Ressourcen ermöglicht, welche leicht zu rekonfigurieren, wartungsfreundlich und mit möglichst vielen Herstellern und Systemen kompatibel sein sollen. Ethernet unterstützt viele verschiedene Netzwerkprotokolle. Datalogic-Scanner unterstützen IP plus TCP oder UDP über Ethernet und das 802.3-Frame-Format als niedrige Ethernet- Protokollebene.
Seite 122 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Modify Settings | Global Settings | Ethernet | Line Settings Im Fenster Line Settings (Übertragungseinstellungen) können Sie grundlegende Informationen zu Ihrem System angeben. Übertragungseinstellungen bearbeiten: 1. Navigieren Sie im Menübaum Modify Settings (Einstellungen ändern) zu Global Settings...
Seite 123 E-GENIUS IP DNS2 Geben Sie hier die Adresse des sekundären Domain Name System (DNS) ein. Setup Network (ETH2) (Netzwerk einrichten [ETH2]) Setup IP Geben Sie hier die Internet Protocol-Netzwerkadresse (IP-Adresse) für Address (IP- ETH2 (Einrichtung) ein. Wenn Sie eine neue Adresse benötigen, wenden Sie Adresse sich an Ihren Netzwerkadministrator.
Seite 124 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Modify Settings | Global Settings | Ethernet | User Sockets Im Fenster User Sockets (Nutzeranschlüsse) können Sie nummerierte Nutzeranschlüsse für Ihre Barcode-Scannersystem einrichten, bearbeiten und konfigurieren. Nutzeranschlüsse sind eine weitere Schnittstelle für die Ethernet-Kommunikation. Einstellungen für Nutzeranschlüsse bearbeiten: 1.
Seite 125 E-GENIUS User Socket n (Nutzeranschluss n) Enable User Setzen Sie ein Häkchen in das Kästchen, um die Option User Sockets Socket (Nutzeranschlüsse) zu aktivieren und sich die entsprechenden (Nutzeran Konfigurationsoptionen anzeigen zu lassen. schluss aktivieren) Setzen Sie ein Häkchen in das Kästchen, um die Option User Sockets Enable Data Transmission (Nutzeranschlüsse) zu aktivieren und sich die entsprechenden...
Seite 126 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Der unter Heartbeat Terminator eingegebene Text muss sich von der Texteingabe im Feld Heartbeat Message unterscheiden. Send Setzen Sie ein Häkchen in das Kästchen, damit die Diagnosedaten als Teil Diagnostic der Heartbeat-Nachricht übertragen werden. Info (Diagnosedat en senden)
Seite 127 Wählen Sie aus der Drop-down-Liste entweder Disable (Deaktivieren) oder Echo (Echo Enable (Aktivieren) aus. Wenn diese Option aktiviert ist, wird der Status des Trigger Triggers (Eingang 1) des Scanner-Masters oder des SC5000 über Bit 0 im Byte „InputBits“ von „DL_InputStruct“ als Echo an den Ethernet-Client [Eingang 1]) gesendet.
Seite 128 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Eingang 4 des SC5000 Controllers über Bit 3 im Byte „InputBits“ von I/O 4 „DL_InputStruct“ als Echo an den Ethernet-Client gesendet. [Eingang 4] Phase Echo Dieser Parameter ist nur verfügbar, falls die Option Start Input from Bus (Echo Phase) (Starteingang über Bus) aktiviert ist.
Seite 129 E-GENIUS Modify Settings | Global Settings | Ethernet | WebSentinel Im Fenster WebSentinel können Sie Datalogic WebSentinel™ aktivieren und für Ihren Barcode-Scanner konfigurieren. WebSentinel aktivieren oder deaktivieren: 1. Navigieren Sie im Menübaum Modify Settings (Einstellungen ändern) zu Global Settings | Ethernet | WebSentinel (Globale Einstellungen | Ethernet | WebSentinel).
Seite 130: Feldbus
Der Feldbustyp wird angezeigt. Falls Sie die CBX510 Anschlussbox mit Feldbusmodulen verwenden, wählen Sie hier den passenden Feldbustyp aus. Bei Verwendung des SC5000 ist diese Option bereits voreingestellt und kann nicht geändert werden. Die Anzeige gibt den Feldbustyp des Controllermodells wieder.
Seite 131 E-GENIUS Heartbeat Wählen Sie aus der Drop-down-Liste eine der folgenden Optionen aus: Disable (Deaktivieren), Enable Unconditioned (Aktivieren ohne Bedingung) oder Enable Conditioned (Aktivieren mit Bedingung). Dieser Parameter ist verfügbar, wenn der Parameter Data TX (Datenübertragung) aktiviert wurde. Hiermit wird die Übertragung der Heartbeat-Nachricht aktiviert/deaktiviert, die signalisiert, ob das Gerät noch aktiv ist.
Seite 132 Disable (Deaktivieren), DAD Driver (DAD-Treiber) oder DPD Driver (DPD-Treiber). Dadurch wird zuverlässiges Übertragungsprotokoll zwischen dem Feldbus-Master (PLC) und dem Feldbus-Slave (SC5000 oder Scanner-Master) eingerichtet, das besondere Funktionen Synchronisierung, Fragmentierung/Defragmentierung und Datenkonsistenz ermöglicht. Consistency Wählen Sie in der Drop-down-Liste Disable (Deaktivieren) oder (Konsistenz) Enable (Aktivieren) aus.
Seite 133 E-GENIUS Master Input Area Geben Sie hier einen Wert von 8 bis 144 Byte ein, um die Größe des Size (Größe Master- Nachrichtenbefehls zu definieren, der vom Feldbusmodul an den Eingangsbereich) Feldbus-Master (Host) gesendet wird. Der Standardwert ist 8 Byte. Die maximale Größe des Eingangs- und Ausgangsbereiches der Profibus-Schnittstelle ist 152 Byte.
Seite 134 Stelle stehen. Standardmäßig ist der Name „Datalogic“ vorgegeben. MAC Address (MAC- Dieser Parameter ist schreibgeschützt. Er gibt die Adresse des Adresse) Profinet-Kanals für die interne Kommunikation wieder. MAC Address 1 Dieser Parameter ist schreibgeschützt. Er gibt die Adresse eines der (MAC-Adresse 1) Profinet-Kanäle für die Kommunikation mit dem Host wieder.
Seite 135 (Echo I/O 4 Enable (Aktivieren) aus. Wenn diese Option aktiviert ist, wird der [Eingang 4] Status von Eingang 4 des SC5000 Controllers über Bit 3 im Byte 0 (erstes Byte) des Eingangsbereichs als Echo an den Feldbus-Master gesendet. Phase Echo (Echo Dieser Parameter ist nur verfügbar, falls die Option Start Input from...
Seite 136 Profibus/Profinet gesetzt wurde. Wählen Sie in der Drop-down-Liste Disable (Deaktivieren) oder Enable (Aktivieren) aus. Wenn diese Option aktiviert ist, kann der Feldbus-Master den Ausgang 3 des SC5000 Controllers über Bit 2 im Byte 0 (erstes Byte) des Ausgangsbereichs ansteuern. Control Output 4 Dieser Parameter ist nur dann verfügbar, wenn der Parameter Digital...
Seite 137: Modify Settings | Global Settings | Messaging
E-GENIUS 3.5.7 Modify Settings | Global Settings | Messaging Anhand der Optionen im Menü Messaging (Nachrichten) können Sie während der Ersteinrichtung die Systemnachrichten für Ihr System konfigurieren. Falls nötig, können Sie Ihre ursprüngliche Konfiguration später jederzeit über dieselben Optionen ändern, darunter: Modify Settings | Global Settings | Messaging | Message Format Im Fenster Message Format (Nachrichtenformat) können Sie Standard-Systemnachrichten und erweiterte Systemnachrichten konfigurieren.
Seite 138 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG 2. Geben Sie die entsprechenden Informationen wie folgt ein: Messaging Formatting (Nachrichtenformatierung) Special Wählen Sie aus der Drop-down-Liste entweder None (Keines) oder ein Host nutzerspezifisches Protokoll aus. In einigen Fällen Protocol wurde womöglich bereits ein nutzerspezifisches Protokoll erstellt. Wenn Sie (Spezielles dieses Protokoll auswählen, steht eine Reihe von Optionen...
Seite 139 E-GENIUS Discard Read Setzen Sie ein Häkchen in das Kästchen, um diese Option zu on Missing aktivieren. Wenn Sie diese Option aktivieren, wird bei Auftreten Index (Lesung des Fehlers Missed Index (Fehlender Index) eine leere bei fehlendem Nachricht an den Crisplant-Host gesendet. Index verwerfen) Ist diese Option deaktiviert, enthält die Nachricht bei Auftreten...
Seite 140 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG HINWEIS: Diese Option steht nur zur Verfügung, wenn im Menü Modify Settings | Global Settings | Operating Mode (Einstellungen ändern Globale Einstellungen Betriebsmodus) unter Operating Mode (Betriebsmodus) die Option On Line (Phasenmodus) ausgewählt wurde. Wählen Sie in der Drop-down-Liste Disable (Deaktivieren) oder Enable Termination (Aktivieren) aus.
Seite 141 E-GENIUS Data Packet Klicken Sie auf , um das Texteingabetool zu aktivieren, und geben Sie Separators dann in das Feld eine Zeichenfolge als Datenpaket-Trennzeichen ein. (max. 128 Datenpaket-Trennzeichen können bis zu 128 Byte umfassen und dienen zur chars) Trennung mehrerer Barcodes, die innerhalb einer Lesephase gelesen wurden. (Datenpaket- Sie können Zeichen von NUL (00H) bis ~ (7EH) verwenden.
Seite 142 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG speichern möchten, klicken Sie auf Submit (Senden). Mit Cancel (Abbrechen) kehren Sie in das ursprüngliche Fenster zurück, ohne dass der eingegebene Text gespeichert wird. Unknown Klicken Sie auf , um das Texteingabetool zu aktivieren, und geben Sie Direction dann in das Feld einen Text für den Fall ein, dass die Leserichtung unbekannt...
Seite 143 E-GENIUS Code Wählen Sie aus der Drop-down-Liste eine der folgenden Optionen aus: Identifier Disable (Deaktivieren), Standard AIM ID (Standard-AIM-ID) oder User (Code-ID) Specified (Nutzerspezifisch). Mit dieser Option wird festgelegt, ob in die Ausgangsnachricht eine Code-ID eingefügt werden soll.  Bei Auswahl von Disable wird keine Code-ID in die Ausgangsnachricht eingefügt.
Seite 144 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Format Type: Advanced (Formattyp: Erweitert) Select a Message Wählen Sie in der Drop-down-Liste eine nummerierte Nachricht aus, die Number to Modify Sie bearbeiten möchten. (Zu bearbeitende Nachrichtennum mer auswählen) Advanced Format: Message Definition n (Erweitertes Format: Nachrichtendefinition n) Message Aktivieren Sie diese Option für alle Ports oder Anschlüsse, an die die...
Seite 145 E-GENIUS Zeichen von NUL (00H) bis ~ (7EH) verwenden. Wenn Sie Ihren eingegebenen Text im Textfeld des ursprünglichen Fensters speichern möchten, klicken Sie auf Submit (Senden). Mit Cancel (Abbrechen) kehren Sie in das ursprüngliche Fenster zurück, ohne dass der eingegebene Text gespeichert wird. Terminator Klicken Sie auf , um das Texteingabetool zu aktivieren, und geben...
Seite 146 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Code Identifier Strings (Inhalt der Code-ID) Dieser Abschnitt des Fensters Message Format wird nur dann angezeigt, wenn unter Code Identifier die Option User Specific ausgewählt wurde. Klicken Sie auf , um das Texteingabetool zu aktivieren, und geben Sie einen Text als Code-ID für beliebige aufgeführte Code-Symbologien ein.
Seite 147 E-GENIUS Modify Settings | Global Settings | Messaging | Message Builder Fenster Message Builder (Nachrichtenerstellung) können Standard- Systemnachrichten und erweiterte Systemnachrichten erstellen. Nachrichten erstellen: 1. Navigieren Sie im Menübaum Modify Settings (Einstellungen ändern) zu Global Settings | Messaging | Message Builder (Globale Einstellungen | Nachrichten | Nachrichtenerstellung).
Seite 148 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Add before Klicken Sie auf diese Schaltfläche, wenn Sie über der aktuell (Hinzufügen vor) ausgewählten Nachricht ein neues Element einfügen möchten. Add after Klicken Sie auf diese Schaltfläche, wenn Sie unter der aktuell (Hinzufügen nach) ausgewählten Nachricht ein neues Element einfügen möchten.
Seite 149 E-GENIUS  X Position (X-Position): X-Koordinate des gelesenen Codes  Y Position (Y-Position): Y-Koordinate des gelesenen Codes  Z Position (Z-Position): Z-Koordinate des gelesenen Codes  Code Identifier (Code-ID): Gibt den Typ des gelesenen Codes an  Code Direction (Coderichtung): Gibt an, ob die Lesung des Codes mit dem Start- oder dem Stoppzeichen begonnen hat ...
Seite 150 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Package Wählen Sie aus der Drop-down-Liste ein paketbezogenes Element Related Item aus. Diese Option (Paketbezogenes steht nur zur Verfügung, wenn unter Item Type die Auswahl Package Element) Related Item getroffen wurde. Auswahlmöglichkeiten:  Package Sequence Number (Laufende Paketnummer): Gibt die laufende Nummer des Pakets an ...
Seite 151 E-GENIUS  Transmit Encoder Value (Drehgeberwert bei Übertragung): Gibt Impulswert Drehgebers Zeitpunkt Datenübertragung an  Current Trigger Count (Aktuelle Anzahl der Triggerzyklen): Gibt die Anzahl der aufgetretenen Triggerzyklen an  Working Hours (By Device) (Betriebsstunden nach Gerät): Gibt die Gesamtzahl der Stunden an, die das Gerät aktiv war ...
Seite 152 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Optionen für Code Related Item (Codebezogenes Element) oder Package Related Item (Paketbezogenes Element) Item Alignment Wählen Sie aus dem Drop-down-Menü eine der folgenden Optionen (Elementausrichtung) aus: None (Keine), Left (Links) oder Right (Rechts). Item Alignment Geben Sie hier an, um wie viele Zeichen das Element erweitert werden Length soll.
Seite 153 E-GENIUS 2. Geben Sie die entsprechenden Informationen wie folgt ein: Feldname Aktion/Definition Enable (Aktivieren) Setzen Sie ein Häkchen in das Kästchen, damit die Optionen für Statistiknachrichten angezeigt werden und bearbeitet werden können. Die einzelnen Parameter werden in der Nachricht wie folgt wiedergegeben: Separator Klicken Sie auf...
Seite 154 Kommunikationsschnittstelle) innerhalb einer Lesephase (pro Paket) verwaltet werden. Empfängt dieselbe Kommunikationsschnittstelle mehr als eine Indexnachricht, dann wird nur die letzte Nachricht akzeptiert. Diese Zeichenfolgen werden vom SC5000 Scanner empfangen und in dessen Ausgangsnachricht in folgender Reihenfolge angezeigt: 1. Integrierter Ethernet-Nutzeranschluss 1 2.
Seite 155 E-GENIUS Einstellungen des Protokollindex bearbeiten: 1. Navigieren Sie im Menübaum Modify Settings (Einstellungen ändern) zu Global Settings | Messaging | Protocol Index (Globale Einstellungen | Nachrichten | Protokollindex). Das Fenster Protocol Index (Protokollindex) wird geöffnet. 2. Geben Sie die entsprechenden Informationen wie folgt ein: Feldname Aktion/Definition Protocol Index/ Aux...
Seite 156 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Eingang der Nachricht sendet der Host die mit dem Paket verknüpfte Protokollindex-Zeichenfolge über den ausgewählten Kommunikationskanal. Request Klicken Sie auf , um das Texteingabetool zu aktivieren, und Message erstellen Sie dann die zu sendende Anfragenachricht (bis zu (Anfragenachricht) 128 Byte).
Seite 157 E-GENIUS Distance from Message Geben Sie hier den Abstand zwischen dem Zeitpunkt, zu dem ein Receipt to Trigger Paket vom Trigger (Triggersensor) erfasst wird, und dem Zeitpunkt, (Abstand zwischen zu dem eine erwartete Nachricht z. B. von einer Waage oder einem Nachrichtenempfang anderen Gerät eingehen sollte, ein.
Seite 158 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Modify Settings | Global Settings | Messaging | Pass-Thru Im Fenster Pass-Thru (Weiterleitung) können Sie eine Weiterleitung für Nachrichten, die über einen beliebigen Anschluss (serieller Anschluss oder Nutzeranschluss) empfangen wurden, an jeden anderen Anschluss einrichten Außerdem können Anwendungen für den Anschluss eines Geräts wie z. B. eines Handheld- Scanners an einen beliebigen seriellen oder Netzwerkanschluss eingerichtet werden, sodass Codes zusätzlich auch manuell eingelesen werden können.
Seite 159 E-GENIUS 2. Geben Sie die entsprechenden Informationen wie folgt ein: Feldname Aktion/Definition Source Wählen Sie anhand der Kästchen die Anschlüsse aus, die Sie bearbeiten (Quelle) möchten. Zur Auswahl stehen Main Serial Port (Serieller Hauptanschluss), Aux Serial Port (Serieller Aux-Anschluss) und User Socket n (Nutzeranschluss n).
Seite 160 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Modify Settings | Global Settings | Messaging | Diagnostics Messages Im Fenster Diagnostic Message (Diagnosenachricht) können Sie die Parameter auswählen, die die Übertragung der Diagnosenachricht durch den Einzelscanner oder den Scanner- Master verwalten. Einstellungen für Diagnosenachrichten bearbeiten: 1.
Seite 161 E-GENIUS Message Position Wählen Sie in der Drop-down-Liste entweder Append to Code (An Code (Nachrichten anhängen) oder Replace Code (Code ersetzen) aus. Wurde als position) Übertragungsmodus With Code (Mit Code) ausgewählt, dann werden die Diagnosenachrichten über dieselbe Schnittstelle übertragen, die auch zur Codeübertragung genutzt wird.
Seite 162 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG PackTrack Messages (PackTrack-Nachrichten) PackTrack Debug Setzen Sie ein Häkchen in das Kästchen, um Debug-Nachrichten für Message Enable PackTrack aktivieren. diese Option aktiviert, können (PackTrack-Debug- Nachrichten Informationen über Systemfunktionalität Nachricht aktivieren) übertragen werden. PackTrack Debug Wählen Sie aus dem Drop-down-Menü eine der folgenden Optionen...
Seite 163: Modify Settings | Global Settings | Digital I/O
Ausgänge). Das Fenster Digital I/O (Digitale Ein- und Ausgänge) wird geöffnet. 2. Geben Sie die entsprechenden Informationen wie folgt ein: Feldname Aktion/Definition Bidirectional Line Setup (Einrichtung einer bidirektionalen Leitung) (nur bei SC5000 Controllern) Wählen Sie aus der Drop-down-Liste entweder Input (Eingang) oder I/O 4 Direction Output (Ausgang) aus. (Richtung von...
Seite 164 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Digital Input Lines (Digitale Eingangsleitungen) Trigger (Input 1) Wählen Sie aus dem Drop-down-Menü Active Closed (Aktiv geschlossen) oder Active Open (Aktiv offen) aus. Active Level (Aktivierungszu  Active Closed (Aktiv geschlossen): Eingang 1 ist aktiv, wenn ein Strom...
Seite 165 E-GENIUS Digital Output n Wählen Sie aus dem Drop-down-Menü Normally Open (Im Ruhezustand Line State offen) oder Normally Closed (Im Ruhezustand geschlossen) aus. (Leitungsstatus digitaler Jeder Ausgang ist in seinem Verhalten einem NPN-Transistor vergleichbar, Ausgang n) der wie ein Schalter funktioniert: Ist der Transistor ausgeschaltet, verhält er sich wie ein geöffneter Schalter.
Seite 166 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Secondary Wählen Sie aus der Drop-down-Liste ein sekundäres Activation Aktivierungsereignis aus (siehe unten). Event  None (Keine): Der Ausgang befindet sich immer im (Sekundäres Aktivie Leitungsstatus.  Complete rungsereig Read (Vollständig gelesen): nis) Aktivierungsereignis liegt vor, wenn alle ausgewählten Codes gelesen werden.
Seite 167 E-GENIUS wird.  Trigger Off (Trigger aus): Ein Deaktivierungsereignis liegt vor, wenn die Lesephase durch ein Stoppereignis beendet wird. Secondary Wählen Sie aus der Drop-down-Liste ein sekundäres Deactivation Deaktivierungsereignis aus (siehe unten). Event  None (Sekundäres (Keine): wird KEIN sekundäres Deaktivierung Deaktivierungsereignis festgelegt.
Seite 168: Modify Settings | Global Settings | Diagnostics
SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG 3.5.9 Modify Settings | Global Settings | Diagnostics Im Fenster Diagnostics (Diagnose) können Sie Fehlermeldungen für Ihr Scannersystem konfigurieren. Diagnoseeinstellungen bearbeiten: 1. Navigieren Sie im Menübaum Modify Settings (Einstellungen ändern) zu Global Settings | Diagnostics (Globale Einstellungen | Diagnose). Das Fenster Diagnostics (Diagnose) wird geöffnet.
Seite 169 E-GENIUS Drehgeberfehler Aktivieren Sie diese Option, wenn Sie möchten, dass Drehgeberfehler gesendet werden. Zeitüberschreitung am Wählen Sie aus der Drop-down-Liste entweder Disable Drehgeber (Deaktivieren) oder ein Intervall in Sekunden oder Minuten aus. Wenn Sie ein Intervall auswählen, wird bei einem Fehler, der am Drehgeber vorliegt, eine Fehlermeldung gesendet, sobald das Intervall abgelaufen ist.
Seite 170: Modify Settings | Global Settings | Energy Saving
SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG 3.5.10 Modify Settings | Global Settings | Energy Saving Im Fenster Energy Saving (Energiesparfunktion) können Sie die Energiesparfunktion aktivieren oder deaktivieren. Insbesondere können Sie festlegen, unter welchen Umständen die Motoren und Laser der Netzwerkscanner ein- oder ausgeschaltet werden sollen. Die Verwendung dieses Parameters empfiehlt sich zum Beispiel dann, wenn das Förderband für...
Seite 171 E-GENIUS 2. Geben Sie die entsprechenden Informationen wie folgt ein: Feldname Aktion/Definition Energy Saving Setzen Sie ein Häkchen in das Kästchen, damit die Optionen für die Configuration Konfiguration der Energiesparfunktion angezeigt werden. (Konfiguration der Energiesparfunk tion) Use Encoder For Wählen Sie aus der Drop-down-Liste eine der folgenden Optionen aus: None (Keine), Deactivation (Deaktivierung), Activation (Aktivierung) (Drehgeber verwenden für)
Seite 172 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Netzwerkscanner werden folglich ausgeschaltet.  Activation and Deactivation (Aktivierung und Deaktivierung): Der Nutzeranschluss n wird sowohl zur Aktivierung als auch zur Deaktivierung der Energiesparfunktion verwendet. Motor und Laser aller Netzwerkscanner werden folglich ein- oder ausgeschaltet. Select Digital Input Wählen Sie aus der Drop-down-Liste einen digitalen Eingang aus.
Seite 173 E-GENIUS NUL (00H) bis ~ (7EH) verwenden. Wenn Sie Ihren eingegebenen Text im Textfeld des ursprünglichen Fensters speichern möchten, klicken Sie auf Submit (Senden). Mit Cancel (Abbrechen) kehren Sie in das ursprüngliche Fenster zurück, ohne dass der eingegebene Text gespeichert wird. Activation String HINWEIS: Dieser Parameter ist nur dann verfügbar, wenn ein (Aktivierungstext)
Seite 174 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Header HINWEIS: Dieser Parameter ist nur dann verfügbar, wenn ein (Startmarke) Kommunikationskanal mit einer bestimmten Funktion ausgewählt wurde. Klicken Sie auf , um das Texteingabetool zu aktivieren, und geben Sie eine Startmarke (bis zu 128 Byte) ein, die als Block dem Aktivierungs-/Deaktivierungstext vorangestellt werden soll, welcher an den Master-/Einzelscanner übertragen wird.
Seite 175 E-GENIUS User Socket n For Wählen Sie aus der Drop-down-Liste eine der folgenden Optionen aus: (Nutzeranschluss n None (Keine), Deactivation (Deaktivierung), Activation (Aktivierung) verwenden für) oder Activation and Deactivation (Aktivierung und Deaktivierung). Mit diesem Parameter legen Sie fest, welche Funktion ein bestimmter nummerierter Nutzeranschluss übernehmen soll: ...
Seite 176 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG der Energiesparfunktion übertragen werden soll. Wenn Sie Ihren eingegebenen Text im Textfeld des ursprünglichen Fensters speichern möchten, klicken Sie auf Submit (Senden). Mit Cancel (Abbrechen) kehren Sie in das ursprüngliche Fenster zurück, ohne dass der eingegebene Text gespeichert wird.
Seite 177: Modify Settings | Global Settings | Hmi Settings (Human-Machine Interface)
E-GENIUS 3.5.11 Modify Settings | Global Settings | HMI Settings (Human-Machine Interface) Im Fenster HMI Settings (Einstellungen der Benutzerschnittstelle) können Sie einige Aspekte der Scanner-LEDs und der X-Press™-Schnittstelle konfigurieren. Einstellungen der Benutzerschnittstelle ansehen und bearbeiten: 1. Navigieren Sie im Menübaum Modify Settings (Einstellungen ändern) zu Global Settings Settings (Globale...
Seite 178: Redundant Operation
SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG 3.5.12 Redundant Operation Im Menü Redundant Operation können Sie den aktiven Master in einem redundanten System festlegen. Einstellungen für den redundanten Betrieb ansehen und bearbeiten: 1. Navigieren Sie im Menübaum Modify Settings (Einstellungen ändern) zu Global Settings | Redundant Operation (Globale Einstellungen | Redundanter Betrieb). Das Fenster Redundant Operation (Redundanter Betrieb) wird geöffnet.
Seite 179: Geräteeinstellungen
E-GENIUS 3.6 GERÄTEEINSTELLUNGEN Über die Optionen im Menübaum Device Settings (Geräteeinstellungen) können Sie bei der Erstmontage und -einrichtung Geräteinformationen einsehen sowie Ihre Systemgeräte konfigurieren. Sollte ein Lesetunnel aus mehreren Scannern bestehen, werden alle benannten Scanner im Menü Device Settings mit den Untermenüs Device Info (Geräteinformationen), Mounting (Montage) und Options (Optionen) aufgelistet.
Seite 180: Device Settings | Name Des Geräts | Device Info
SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG 3.6.1 Device Settings | Name des Geräts | Device Info Im Fenster Device Info (Geräteinformationen) finden Sie Informationen zu jedem einzelnen Gerät Ihres Systems, einschließlich Beschreibung, Seriennummer und Adresse. Fenster „Geräteinformationen“ ansehen: 1. Navigieren Sie im Menübaum Modify Settings (Einstellungen ändern) zu Device Settings | Name des Geräts (falls zutreffend) | Device Info (Geräteeinstellungen |...
Seite 181 E-GENIUS Model Name Zeigt den vom Gerät gesendeten Modellnamen an (Modellname) Model Number Zeigt die vom Gerät gesendete Modellnummer an (Modellnummer) Hardware Zeigt die Hardware-Versionsnummer des Geräts an Release (Hardware- Version) Number Legs Zeigt die Anzahl der Laserstrahlen an, die das Gerät erzeugt. DS8110 (Anzahl der (Line) Scanner erzeugen nur einen Strahl, DX8210 (X) Scanner dagegen Strahlen)
Seite 182: Device Settings | Name Des Geräts | Mounting
SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG 3.6.2 Device Settings | Name des Geräts | Mounting Im Fenster Mounting (Montage) können Sie einige Aspekte der Scanner-LEDs und der X- Press™-Schnittstelle konfigurieren. Montageeinstellungen ansehen und bearbeiten: 1. Navigieren Sie im Menübaum Modify Settings (Einstellungen ändern) zu Device Settings | Name des Geräts (falls zutreffend) | Mounting (Geräteeinstellungen | Name...
Seite 183: Assistent Zur Packtrack™-Kalibrierung
Assistent zur PackTrack™-Kalibrierung PackTrack™ ist ein patentierter Betriebsmodus für omnidirektionale Lesestationen von Datalogic und dient der Lesung und korrekten Zuordnung von Codes auf verschiedenen Paketen, wenn diese zur gleichen Zeit im Lesebereich des Scanners erscheinen. Vollständige Anleitungen zur Einrichtung Ihrer Scanner mit Hilfe von PackTrack finden Sie in...
Seite 184: Device Settings | Name Des Geräts | Options
SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG 3.6.3 Device Settings | Name des Geräts | Options Im Fenster Options (Optionen) können Sie einige Aspekte der Scanner-LEDs und der X- Press™-Schnittstelle konfigurieren. Optionen ansehen und bearbeiten: 1. Navigieren Sie im Menübaum Modify Settings (Einstellungen ändern) zu Device Settings | Name des Geräts (falls zutreffend) | Options (Geräteeinstellungen | Name...
Seite 185 E-GENIUS 2. Geben Sie die entsprechenden Informationen wie folgt ein: Feldname Definition Field of View Geben Sie in dieses Feld den Startwinkel des Sichtbereichs ein. Dadurch Start Angle wird der entsprechende Winkel auf den angegebenen Wert eingestellt. (Startwinkel des Sichtbereichs) Im Beispiel unten wird der ursprüngliche Startwinkel von 30°...
Seite 186: Diagnose
SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG Overflow Stop Geben Sie einen Mindestwert für die erwartete Breite der nachgeschalteten Ratio (Breite Ruhezone des Codes ein. Die Eingabe erfolgt in der Anzahl der Module von 1 bis 50. nachgeschal teten Ruhezone) 3. Nachdem Sie die gewünschten Änderungen vorgenommen haben, können Sie die neuen...
Seite 187: Diagnostics | Monitor
E-GENIUS 3.7.1 Diagnostics | Monitor Das Fenster Monitor (Überwachung) im Menübaum Diagnostics (Diagnose) ist das wichtigste Tool zur Echtzeitüberwachung des Scannerbetriebs und der Barcode-Lesbarkeit. Hier sehen Sie Statusanzeigen und wichtige Statistiken in einer Übersicht, sodass Sie schnell und einfach mögliche Probleme erkennen und beheben können. Überwachungsfenster öffnen: Navigieren Sie im Menübaum Diagnostics (Diagnose) zu Monitor (Überwachung).
Seite 188 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG ROT signalisiert einen aktiven Ausgang. Output 1 / Output 2 (Ausgang 1 / Ausgang 2) Belt Speed Zeigt die vom Drehgeber gemeldete aktuelle Geschwindigkeit des (Bandgeschwindigkeit) Förderbandes an. Barcode Information (Barcode-Informationen) Code Distance (cm) Zeigt den Abstand zwischen Laserquelle und gescanntem (Codeabstand in cm) Barcode an.
Seite 189: Diagnostics | Read Test
E-GENIUS 3.7.2 Diagnostics | Read Test Im Fenster Read Test (Lesetest) können Sie überprüfen, wie gut ein Scanner funktioniert. So testen Sie die Scannerfunktion: 1. Navigieren Sie im Menübaum Diagnostics (Diagnose) zu Read Test (Lesetest). Das Fenster Read Test (Lesetest) wird geöffnet. 2.
Seite 190: Diagnostics | Status Viewer
SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG 3.7.3 Diagnostics | Status Viewer Im Fenster Status Viewer (Statusansicht) können Sie den Zustand Ihres Scanners überprüfen. Statusansicht öffnen und nutzen: 1. Navigieren Menübaum Diagnostics (Diagnose) Status Viewer (Statusansicht). Das Fenster Status Viewer (Statusansicht) wird geöffnet. 2. Wählen Sie links oben im Fenster aus der Drop-down-Liste das Gerät aus, dessen Status Sie einsehen möchten.
Seite 191 E-GENIUS  Read Rate (Leserate): Zeigt die Leserate und Informationen zur Anzahl der Pakete  H/W Info (Hardware-Informationen): Zeigt Informationen zur ausgewählten Hardware an, darunter Modell, Seriennummer, Scans pro Sekunde, Laserdaten und mehr.  Counters (Datenübersicht): Zeigt eine Übersicht mit Daten zu Scanvorgängen, Triggern, Fehlern und vielem mehr an.
Seite 192 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG  Message Log (Nachrichtenprotokoll): Zeigt Nachrichten an, die seit der letzten Löschung protokolliert wurden. 4. Wenn Sie das Nachrichtenprotokoll löschen möchten, klicken Sie auf Clear (Löschen). Außerdem können Sie in dem Feld unten im Fenster einen Systembefehl eingeben.
Seite 193: Werkzeuge
E-GENIUS 3.8 WERKZEUGE Anhand der Optionen im Menübaum Utilities (Werkzeuge) können Sie die System-Firmware sichern, wiederherstellen und aktualisieren oder den Scanner neu starten. Das Fenster Utilities sieht wie folgt aus: 3.8.1 Utilities | Backup or Restore Im Menü Backup or Restore (Sichern oder wiederherstellen) können Sie alle Einstellungen im Bemaßungssystem speichern und die Einstellungen im Back-up-Modul und/oder in der Back-up-Datei sichern.
Seite 194 SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG File (Datei) Wählen Sie diese Option aus und klicken Sie auf OK, um die Datei auf Ihren Computer herunterzuladen. Die Datei kann anschließend in einem beliebigen Back-up-Ordner gespeichert werden. Restore Flash Wählen Sie diese Option aus und klicken Sie auf OK, um die...
Seite 195: Utilities | Reboot
E-GENIUS 3.8.2 Utilities | Reboot Im Fenster Reboot (Neustart) können Sie den Scanner oder das System neu starten. Neustart durchführen: 1. Klicken Sie im Menübaum Utilities (Werkzeuge) auf Reboot (Neustart). Das Fenster Reboot (Neustart) wird geöffnet. 2. Klicken Sie auf Reboot (Neustart): Ein Bestätigungsfenster wird geöffnet. 3.
Seite 196: Utilities | Update Firmware
Im Fenster Update Firmware (Firmware aktualisieren) können Sie die Firmware des Scannersystems neu laden. ACHTUNG: Diese Funktion sollte nur unter Anleitung eines Support-Mitarbeiters von Datalogic durchgeführt werden. Bild auslesen: 1. Klicken Sie im Menübaum Utilities (Werkzeuge) auf Update Firmware (Firmware aktualisieren).
Seite 197 E-GENIUS 4. Die Grafik auf dem Bildschirm zeigt an, dass der Vorgang läuft. Sobald das Bild ausgelesen wurde, wird eine entsprechende Meldung angezeigt. Datei auf Flash-Speicher brennen: 1. Klicken Sie auf Choose File (Datei auswählen). Wählen Sie in dem Fenster, das sich daraufhin öffnet, eine Bilddatei (Dateiendung *.as) aus, die auf den Flash-Speicher gebrannt werden soll.
Seite 198: Utilities | Help
SC5000 SYSTEMCONTROLLER BEDIENUNGSANLEITUNG 3.8.4 Utilities | Help In e-Genius steht eine vollständige Onlinehilfe zur Verfügung. Hilfe aufrufen: Klicken Sie im Menübaum Utilities (Werkzeuge) auf Help (Hilfe). Das Fenster Online Help (Onlinehilfe) wird geöffnet. Auf der Seite Welcome (Willkommen) finden Sie wichtige Produktinformationen sowie drei verschiedene Werkzeuge, über die Sie Informationen in der Hilfe suchen können: Contents...
Seite 199: Wartung
Systemstart vom SC5000 auf den neuen Scanner heruntergeladen. Falls der SC5000 ausfällt, kann die gesamte Systemkonfiguration von der CompactFlash- Karte des defekten SC5000 wiederhergestellt werden. Setzen Sie dazu einfach die alte CompactFlash-Karte in den neuen SC5000 ein; die Systemkonfiguration wird dann automatisch wiederhergestellt, sodass die Lesestation anschließend sofort einsatzbereit ist.
Seite 200: Sc5000 Controller Ersetzen
Abb. 26 – CompactFlash-Karte entfernen 1. Trennen Sie das Gerät von der Spannungsversorgung. 2. Lösen Sie mit einem Schraubendreher die Schrauben am Deckel des SC5000. 3. Entfernen Sie die CompactFlash-Karte. 4. Schließen Sie einen neuen SC5000 an das System an.
Seite 201: Fehlerbehebung
5 FEHLERBEHEBUNG WICHTIG: Angesichts der Komplexität und des anwendungsspezifischen Charakters dieses Systems darf der Barcode-Scanner nur von autorisiertem und qualifiziertem Datalogic-Personal auf Fehler untersucht und gewartet werden. Der Barcode-Scanner enthält keine vom Nutzer zu wartenden Komponenten oder Field Replaceable Units (FRUs).
Seite 202: Fehlercodes Und Mögliche Lösungen
SC5000 CONTROLLER BEDIENUNGSANLEITUNG 5.1 FEHLERCODES UND MÖGLICHE LÖSUNGEN Fehler Beschrei Schwere Erklärung Symptom Fehlerbehebung Erforderliche code bung grad Maßnahme Scanner Fehler In Master/Slave- - Die Leserate des - Bei einem - Stellen Sie antwortet Konfigurationen Lesetunnels Lesetunnel: sicher, dass alle nicht überwacht das...
Seite 203 FEHLERBEHEBUNG Fehler Beschrei Schwere Erklärung Symptom Fehlerbehebung Erforderliche code bung grad Maßnahme Laser Fehler Am Scanner liegt - Der Laser - Halten Sie Ihre Dies ist ein fehler ein Laserfehler vor. emittiert keinen Hand vor den interner Fehler, Laserstrahl. Scanner, um zu der nicht vor Ort überprüfen, ob behoben werden...
Seite 204 SC5000 CONTROLLER BEDIENUNGSANLEITUNG Fehler Beschrei Schwere Erklärung Symptom Fehlerbehebung Erforderliche code bung grad Maßnahme Keine Fehler Der Wert des Phase Parameters No erkannt Phase Timeout (Zeitüberschreitun g keine Lesephase) wird überschritten (Phasen- oder PackTrack-Modus). - Der Trigger muss innerhalb einer...
Seite 205 - Die Versuchen Sie, die - Stellen Sie Kartenfeh SD-Karte des Systemparame Parameter manuell sicher, dass die SC5000 ist nicht ter können vom SC5000 auf SD-Karte möglich. Die SD- nicht gesichert die SD-Karte zu korrekt in den Karte enthält die...
Seite 206 SC5000 CONTROLLER BEDIENUNGSANLEITUNG Fehler Beschrei Schwere Erklärung Symptom Fehlerbehebung Erforderliche code bung grad Maßnahme Fehler am Fehler Über den Ethernet- Nutzeranschluss 5 Nutzeran wurde keine schluss 5 Protokollindex- Nachricht empfangen. Fehler am Fehler Über den Ethernet- Nutzeranschluss 6 Nutzeran wurde keine...
Seite 207 FEHLERBEHEBUNG Fehler Beschrei Schwere Erklärung Symptom Fehlerbehebung Erforderliche code bung grad Maßnahme APD- Fehler Der APD- - Die Leserate 1. Schalten Sie den Dies ist ein Tempera Temperatursensor kann Scanner aus. interner Fehler, turfehler funktioniert nicht. zurückgehen. der nicht vor Ort Schwankungen der 2.
Seite 208 SC5000 CONTROLLER BEDIENUNGSANLEITUNG Fehler Beschrei Schwere Erklärung Symptom Fehlerbehebung Erforderliche code bung grad Maßnahme Feldbus- Fehler - Der Host verliert - Überprüfen Sie, - Ersetzen Sie das Kommuni Kommunikation die Verbindung ob die Feldbus-Modul. kationsfeh mit dem Feldbus- zum Scanner.
Seite 209: Anleitung Zur Fehlerbehebung
 Je nach Installation: Die LED TRIG leuchtet nicht, wenn der  externe Trigger aktiviert wird. Ist der PNP-Sensor an den M12-Eingang TRIG des SC5000 Controllers angeschlossen?  Sensor korrekt CBX510 Anschlussbox angeschlossen?  Wird der Fotosensor mit Spannung versorgt? Modus „On Line 1“:...
Seite 210  Wo finde ich die Seriennummer meines Die Seriennummer des Geräts ist auf einem Etikett Geräts? an der Seite des SC5000 Controllers aufgedruckt.  Die Seriennummer wird außerdem auch angezeigt, wenn Sie das Gerät mit Hilfe von e-Genius anschließen.
Seite 211: Technische Eigenschaften
- RS232 1.200–115.200 Bit/s Ethernet (× 2) TCP/IP 100 Mbit/s Internes EBC-Netzwerk 100 Mbit/s Feldbus - Profibus (nur Modell SC5000-1100) PROFIBUS-DP-Anwendungsprotokoll; bis zu 12 Mbit/s - Profinet (nur Modell SC5000-1200) PROFINET-IO-Anwendungsprotokoll; 100 Mbit/s - Alle Modelle Embedded EtherNet/IP; 100 Mbit/s Eingänge 3 verpolgeschützte, optisch gekoppelte Eingänge:...
Seite 212: Glossar
GLOSSAR Barcode (Strich-, Balkencode) Muster aus Strichen und Lücken unterschiedlicher Breite, die numerische oder alphanumerische Daten in maschinell lesbarer Form darstellen. Ein Barcode besteht im Allgemeinen aus einer führenden Ruhezone, einem Startzeichen, der eigentlichen Information, ggf. einem Prüfzeichen, einem Stoppzeichen und einer nachgestellten Ruhezone.
Seite 213 RS422 Eine Schnittstelle, die die elektrischen Eigenschaften von Sende- und Empfangsgeräten für die Verwendung in symmetrischen Datensignalen verwendet. Scanner Ein Gerät, das ein gedrucktes Muster (Barcode) liest und dann entweder die gelesenen Daten ohne Interpretation an einen Dekoder weiterleitet oder die Daten selbst dekodiert und an das Host-System sendet.
Seite 214: Inhalt
INHALT Alarmmeldungen, 34 FCC-Konformität, vi Assistent zur PackTrack-Kalibrierung, 175 Fehlerbehebung, 193 Außenabmessungen, 8 Fehlerbehebung, Anleitung, 201 Außenansicht, vii Fehlercodes, 194 Automatische Ersetzung, 191 Feldbus, 122 Fenster, 31, 32, 33, 34 Fenster des aktiven Controllers, 35 Fenster des Back-up-Controllers, 35 Firmware aktualisieren, 188 Backup (Sichern), 185, 191 Barcode Configuration Code Collection, 101...
Seite 215 Hilfsschnittstelle, 15 Neustart, 187 Serielle Anschlüsse Aux-Anschluss, 111 Hauptanschluss, 108 Serielle Anschlüsse, 108 Sicherung, 191 Onlinehilfe, e-Genius, 41 Sicherung mit SC5000 Tastatur, 191 Onlinehilfe, e-Genius, 190 Spannungsversorgung, vi SPS-Anschlüsse, 19 Standardmodus, 30 Statusansicht, 182 Packungsinhalt, 7 Steckerbelegung, Spannungsanschluss, 10 Produktbeschreibung, 1...
Seite 216: Declaration Of Conformity
Via Lavino 265 40050 Monte San Pietro Bologna - Italy declares that the SC5000-xxxx ; CONTROLLER and all its models are in conformity with the requirements of the European Council Directives listed below: 2004 / 108 / EC EMC Directive...
