Inhaltszusammenfassung für Apoolco Aqua Step
- Seite 1 Aqua Step Montage Anleitung Bitte lesen Sie diese Hinweise aufmerksam durch und bewahren Sie diese sorgfältig auf.
-
Seite 2: Inhaltsverzeichnis
Aqua Step Montage Anleitung Übersicht Produktbeschreibung Allgemeine Abmessungen Erforderliches Montagematerial Lieferumfang Aufbaubeschreibung Seite 2... -
Seite 3: Produktbeschreibung

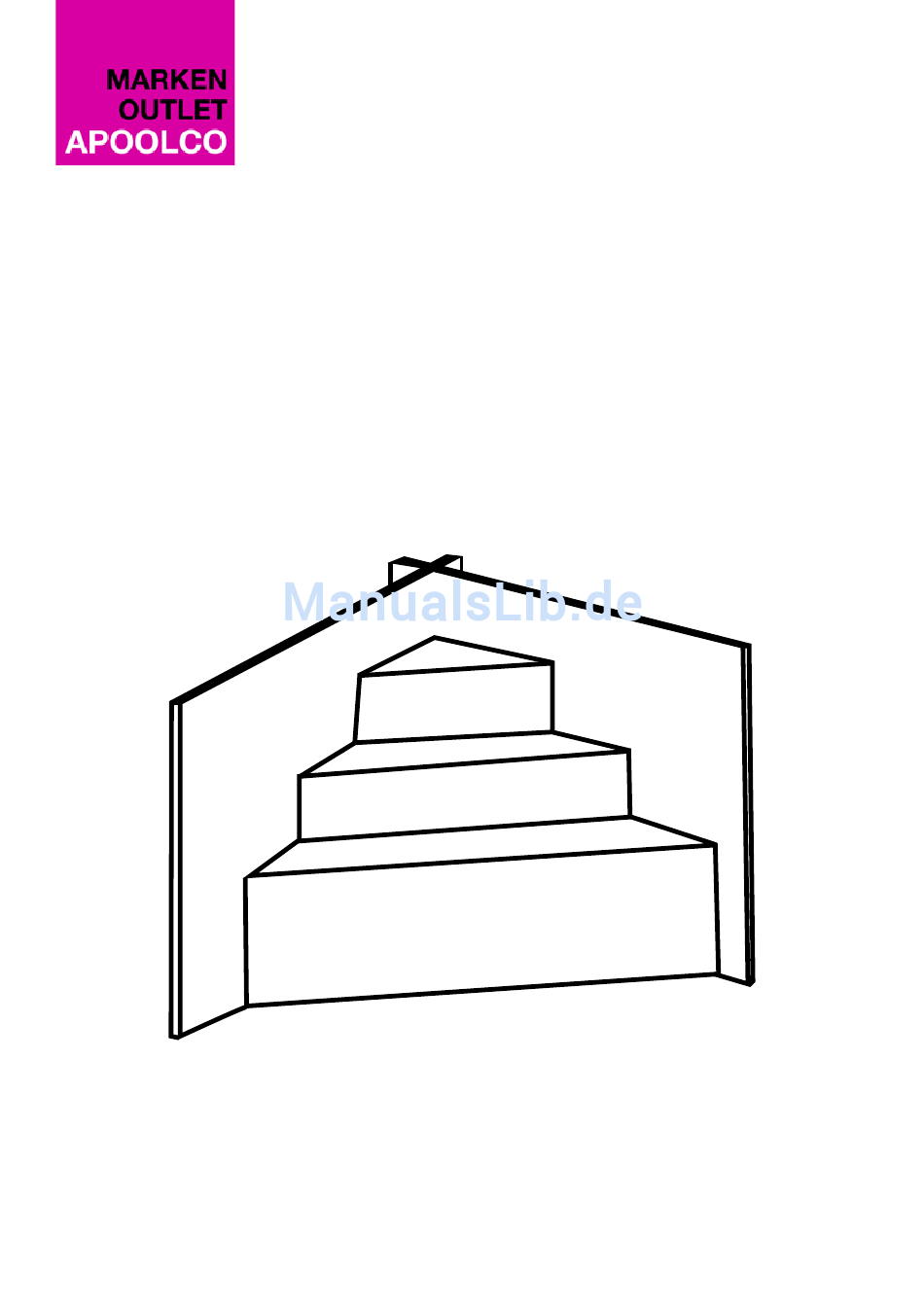

Aqua Step Montage Anleitung 1. Produktbeschreibung Die Ecktreppe Aquastep ist ein Aluminium-Treppenbausatz, der mit einem fertig konfektionierten Folientank oder mit verschweißter 1,5 mm-Gewebefolie verklei- det wird. Diese Treppe ist eine günstige Alternative zu Betontreppen. Die Ecktreppe eignet sich hervorragend für Beton- oder Styroporsteinbecken und kann einfach montiert werden. -
Seite 4: Lieferumfang
Aqua Step Montage Anleitung Lieferumfang Treppe Bezeichnung Funktion Menge Material Stufe Nr. 1 Obere Stufe Aluminium Stufe Nr. 2 Mittlere Stufe Aluminium Stufe Nr. 3 Untere Stufe Aluminium Profil für Bodenmontage Befestigung von Stufe Nr. 3 Aluminium am Beckenboden Profil für Wandmontage... - Seite 5 Aqua Step Montage Anleitung Profil für Wandmontage* Gewindestift M6x10 Schraube FHC M6 x 20 A4 DIN 7991 Schraube FZ ST 6.3 x 25 A4 Schraube CBL Z ST 6,3 x 38 DIN 7682 C A4 DIN 7981C *Die Aluminiumprofile Nr. 5 zur Befes- tigung der Stufen an der Wand haben wandseitig längliche Bohrungen.
-
Seite 6: Aufbaubeschreibung
Aqua Step Montage Anleitung 2. Aufbaubeschreibung Schritt 1: Zeichnen Sie die Markierungen für die Aluprofile Nr. 5 an der Wand gemäß der untenstehenden Skizze. Stellen Sie sicher, dass die Markierungen horizontal zum Beckenrand liegen. Montieren Sie die Profile mit den passenden Schrauben Nr. - Seite 7 Aqua Step Montage Anleitung Schritt 2: Zeichnen Sie am Boden die Linie für die Positionierung des Profils Nr. 4, 1387 mm von der Ecke entfernt. Platzieren Sie das Profil 130 mm von einer Wand entfernt. Befestigen Sie das Profil mit den Gewindestiften.
- Seite 8 Aqua Step Montage Anleitung Schritt 4: Stellen Sie die verschraubten Stufen in die Ecke. Schritt 5: Um die Befestigung zu erleichtern ist es möglich, die Bohrungen für die Verschrau- bung mit den Wandprofilen vorzubohren. Schritt 6: Befestigen Sie die Stufen an den Wandprofilen mit den Schrauben FZ ST 6,3 x 25.
