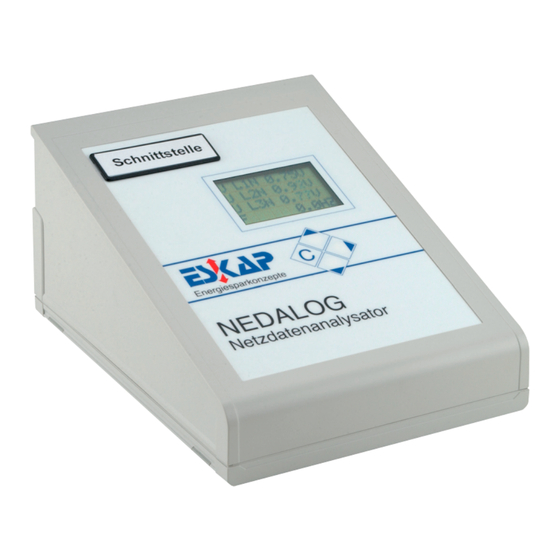

Eskap NEDALOG Handbuch
Netzdatenanalysator
Inhaltszusammenfassung für Eskap NEDALOG
- Seite 1 NEDALOG Netzdatenanalysator Handbuch Anschluss und Bedienung ESKAP GmbH – Strawinskystr. 49 – 90455 Nürnberg – Telefon 09122-9303-0 – Telefax 09122-9303-33 info@eskap.de E-Mail – Web http://www.eskap.de...
- Seite 2 1. Im Menü „MMC“ mit der Tastenfolge von „AUFZ. EIN“ auf „AUFZ. AUS“ schalten. 2. Die Speicherkarte entnehmen und über die Software auslesen. Die Karte keinesfalls vor dem Auslesen wieder in das Gerät einsetzen, da sonst die vorhandenen Daten überschrieben werden. Seite 2 NEDALOG...
- Seite 3 230/400 Volt, muss die Versorgungsspannung über das beiliegende Netzkabel bereitge- stellt werden. Die Netzbuchse befindet sich an der Geräterückseite. Standardmäßig ist das NEDALOG für Messspannungen bis 500 V, 50-60 Hz und für Messströme bis 1000 A ausgelegt. Der Strompfad kann bis zu 10% überlastet werden.
- Seite 4 3. Anschluss Seite 4 NEDALOG...
- Seite 5 Einstellungen: Wählen der nächst niederen Ziffer Menü: Auswahl der angewählten Funktion Einstellungen: Springen zur nächsten Ziffer, nach der letzten Ziffer speichern Messwert: Schleppzeiger Max und teilw. auch Min Menü: Sprung in die nächst niederere Menüebene Einstellungen: Verlassen des Parameters ohne speichern Seite 5 NEDALOG...
- Seite 6 5. Hauptmenü und Messmenü: Beim Start erscheint das linksstehende Hauptmenü des NEDALOG. Darin kann gewählt werden, ob Messwerte angezeigt werden sollen, oder das Gerät parametriert wird. Im Dis- play werden immer nur 4 Zeilen angezeigt. Mit „ROLL“ gelangt man direkt zu den Messwertanzeigen.
- Seite 7 Die Messparameter werden im Menüpunkt „SETUP MESS“ eingestellt. Einstellen des Messstromes: Auswählen von „KI“ mit oder Achtung! Bei dem Gerät NEDALOG erfolgt nur die Anzeige des Primärstromes. Aktivieren zum Einstellen mit . Der Cursor blinkt an der 1. Ziffer. Mit kann zur nächs- ten Ziffer gesprungen werden.
- Seite 8 7. Einstellen der Überwachungsfunktionen Vom NEDALOG können folgende Größen überwacht werden: Ausfall der Messspannung mit einer Dauer ab 9 ms, Netzspannung (Über- und Unterspannung), Wirklast Pth (Überlast einzelner Phasen oder Gesamtüberlast), Rückspeisung, Überstrom, Klirrfaktor (THD) der Messspannung, Im Menüpunkt „SETUP ALARM“ werden die Ansprechgrenzen und die Möglichkeit der Anzeige von Grenzwertüberschreitungen eingestellt.
- Seite 9 Ziffer auf den benötigten Wert eingestellt werden. Alle rechts vom Cursor stehenden Ziffern werden auf „0“ gesetzt. Wird bei der letzten Ziffer gedrückt, dann wird der eingestellte Wert übernommen. Klirrfaktor (THD) der Netzspannung Wählen des Untermenüs „THD“: Seite 9 NEDALOG...
- Seite 10 Die Einstellung erfolgt folgendermaßen: Auswählen von „NETZ“, „LAST“, „STROM“ oder „THD“ mit oder Aktivieren zum Einstellen mit . Der Cursor blinkt. oder kann zwischen „AUS“ und „EIN“ gewählt werden. Wird gedrückt, dann wird der eingestellte Wert übernommen. Seite 10 NEDALOG...
- Seite 11 Die Reset-Funktion muss bewusst ausgeführt werden. Dazu ist folgender Bedienungsab- lauf erforderlich: Auswählen von „PARA“, „ZAEHLER“ oder „MIN/MAX“ mit oder Aktivieren zum Löschen mit und dann . Die Zeile blinkt. Es besteht mit „C“ die Mög- lichkeit zurückzuspringen. wird der Löschvorgang bestätigt. Seite 11 NEDALOG...
- Seite 12 9. Messfunktionen NEDALOG Messbereich Genauigkeit Spannung L-N 200 – 255 V + / - 0,5% Spannung L-N Min/Max 200 – 255 V + / - 0,5% Spannung L-L 350 – 440 V + / - 0,5% Spannung L-L Min/Max 350 – 440 V...
- Seite 13 Abmessungen: 155 x 104 x 200 mm B x H x T Anschluss Messspannung: 4 x 6 mm Sicherheitsbuchse Anschluss Messstrom: 4 x verriegelte Spezialbuchse Schnittstelle: Buchse RS 232 unter Abdeckung Gewicht: ca. 800g Gewährleistung: 2 Jahre Seite 13 NEDALOG...
