Fixpoint 54513 Betriebsanleitung

DE | Betriebsanleitung
Artikel: 54513
Lesen Sie die Betriebsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur
korrekten Installation und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten und Weitergabe des Produktes parat
haben.
Sicherheitshinweise
Lebensgefahr durch Stromschlag!
>> Vermeiden Sie den Kontakt zu Netzspannungen!
>> Einschlägige elektrotechnische Kenntnisse erforderlich!
>> Im Zweifel Elektrofachkraft konsultieren.
Eigenschaften
Direkter und indirekter AC und DC Test von 12-220V, Anzeige von 12 / 36 / 55 / 110 / 220V, Erdung, Kabelbruch, Inductance Break-point-Test
(Durchgangsprüfung)
Bestimmungsgemäßer Gebrauch
Dieses Gerät ist für die direkte und indirekte Spannungs- und Durchgangsmessung in spannungsführenden AC- und DC Netzen konzipiert. Für
dessen Verwendung sind einschlägige elektrotechnische Grundkenntnisse erforderlich.
Bedienelemente
Anzeige
Der letzte angezeigte Wert ist der korrekte.
Bsp.: Bei der Anzeige von 220V werden die anderen Spannungen mit angezeigt.
Beträgt der angezeigte Messwert nur 70% des tatsächlichen Wertes, sollte dies der untere Bereich des Spitzenwertes sein.
Direkte AC Messung
>> Drücken Sie beim Messen einer Leitung den „Inductance Break-Point" Taster.
Leuchtet die Durchgangsanzeige, handelt es sich um die Phase L.
Leuchtet das Blitzsymbol, handelt es sich um den Nullleiter N.
Leuchtet keine Anzeige, handelt es sich um eine geerdete oder nicht verbundene Leitung.
>> Drücken Sie „Direct Test" um die anliegende Spannung der Phase anzuzeigen.
Indirekte AC Messung
>> Halten Sie die Messspitze an die Isolierung der Phase L.
>> Drücken Sie „Inductance Break-Point Test".
Das Blitzsymbol leuchtet in der Anzeige.
Erlischt dieses, handelt es sich um einen Kabelbruch.
DC Messung
Achtung! Nur mit Kleinspannungen wie KFZ-Batterien durchführen!
>> Berühren Sie einen Pol mit der Hand, den anderen mit der Messspitze.
>> Drücken Sie „Direct Test".
Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei
unsachgemäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den
Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das
jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit
dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
REV2015-06-03
V2

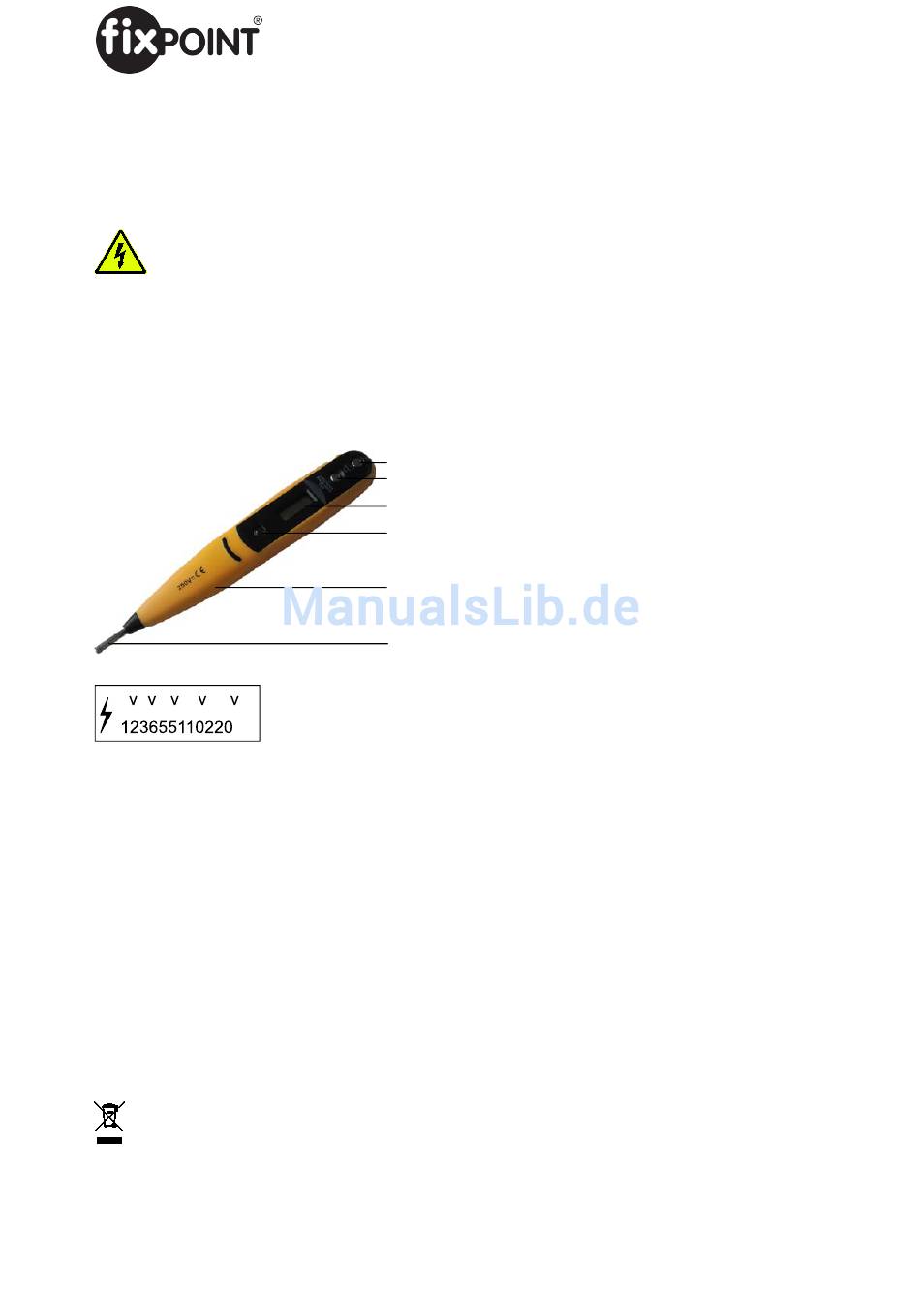

Direct Test - Taster
Inductance Break-Point Test (Durchgangsprüfungstaster)
LCD Anzeige
Durchgangsanzeige
Gehäuse
Messspitze
Fixpoint®
by Wentronic GmbH
Pillmannstraße 12
38112 Braunschweig
Germany
