Fieseler F5R Bedienungsanleitung

Bedienungsanleitung für alle Zeitmesser der Serie
Fieseler F5R
W
ir danken für Ihre Entscheidung und gratulieren Ihnen zum Kauf dieses
der deutsche Flugzeughistorie mit anspruchsvoller Technik und hochwertiger Optik vereint.
Damit Sie lange Freude an diesem mechanischen Messinstrument haben bitten wir Sie, die
nachfolgenden Bedienhinweise aufmerksam zu lesen und entsprechend zu berücksichtigen.
!! Technische Unterstützung: Tel. +49 (0)30 6920 3132 !!
I. Inbetriebnahme
Vor dem ersten Anlegen machen wir Sie mit den wesentlichen Funktionen Ihres
Zeitmessers vertraut. In Ihrem Zeitmesser
Mechanikwerk mit automatischem Antrieb.
ausreichender Bewegung des Zeitmessers ist kein weiterer Handaufzug erforderlich.
Sollte der Zeitmesser stoppen, können Sie das Handaufzugswerk jederzeit mit 15 bis
30 Umdrehungen mittels der Krone g. spannen. Der im Edelstahlgehäuse versenkte
Glasboden erlaubt Ihnen einen Blick auf die komplizierte Mechanik. Auf dem Ziffernblatt
(Abb 1.) zeigt Ihnen der Zeitmesser
zweiten Zeitzone sowie in den aktuellen Wochentag und das Datum (kalendarischer Tag
und Monat).
a. Zweite
Zeitzonenanzeige
b. Wochentagsanzeige
c. Einstellknopf
Wochentagsanzeige

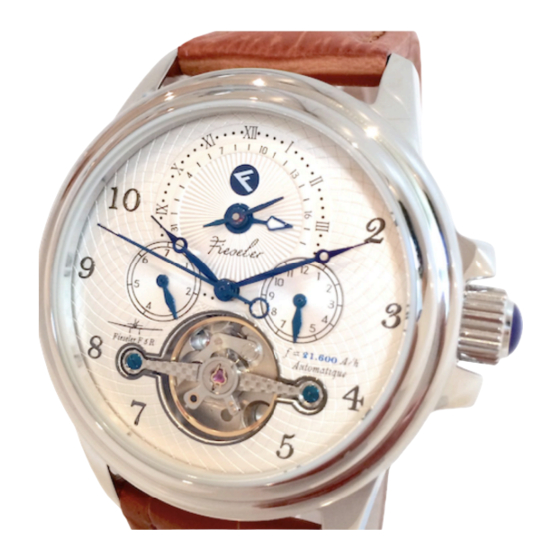

Abb. 1 Übersicht über die Anzeigen und Einstellknöpfe des Zeitmessers (Abbildung ähnlich)
Bitte ziehen Sie nach jedem Stillstand des Zeitmessers die Krone g. vorsichtig 20 bis 30
mal im Uhrzeigersinn auf (siehe Abb. 2) und bewegen den Zeitmesser einige Mal in
verschiedene Richtungen, bis sich die Unruh im unteren Bereich des Ziffernblatts in
Bewegung setzt. Die rückseitig des Werks angebrachte Schwungmasse sorgt beim Tragen
fieseler
Zeitmessers,
fieseler F5R arbeitet ein präzises
WICHTIG: Bei regelmäßiger,
fieseler F5R
die lokale Uhrzeit, die Uhrzeit einer
d. Kalendarische
Tagesanzeige
e. Einstellknopf kalen-
darische Tagesanzeige
f. Zentrale Zeitanzeige
g. Einstellknopf für
beide Zeitzonen
h. Monatsanzeige
i. Einstellknopf
Monatsanzeige
Bedienungsanleitung Serie fieseler F5R
automatisch für den weiteren Aufzug der Spiralfeder. Sofern die Bewegung des Arms nicht
ausreicht, kann das Werk manuell im oben beschriebenen Ablauf aufgezogen werden.
fieseler
II. Einstellen der zwei Zeitanzeigen
Die Einstellung a. Zweite Zeitzonenanzeige und f. Zentrale Zeitanzeige erfolgt durch
Verstellen der Krone g. Einstellknopf für beide Zeitzonen.
Bitte gehen Sie wie folgt vor:
a) Ziehen Sie die Zwiebelkrone g. aus der Position A in Position B (Abb. 3).
b) Drehen Sie die Krone vorsichtig von oben nach unten (= Drehung der Krone entgegen
des Uhrzeigersinns). Während des Einstellens bewegen sich die Zeiger bei a. Zweite
Zeitzonenanzeige und f. Zentrale Zeitanzeige synchron im Uhrzeigersinn. Anhand der
Bewegung der Zeiger b. Wochentagsanzeige und d. Kalendarische Tagesanzeige ist der
Tagesbeginn (0 Uhr) von der Tagesmitte (12 Uhr) für f. unterscheidbar.
Abb. 2 Manueller Aufzug der Spiralfeder zum Starten des Zeitmessers (Abbildung ähnlich)
Abb. 3 Öffnen der Zwiebelkrone (Abbildung ähnlich)
g. Einstellknopf für
beide Zeitzonen
Pos. B
Bedienungsanleitung Serie fieseler F5R
