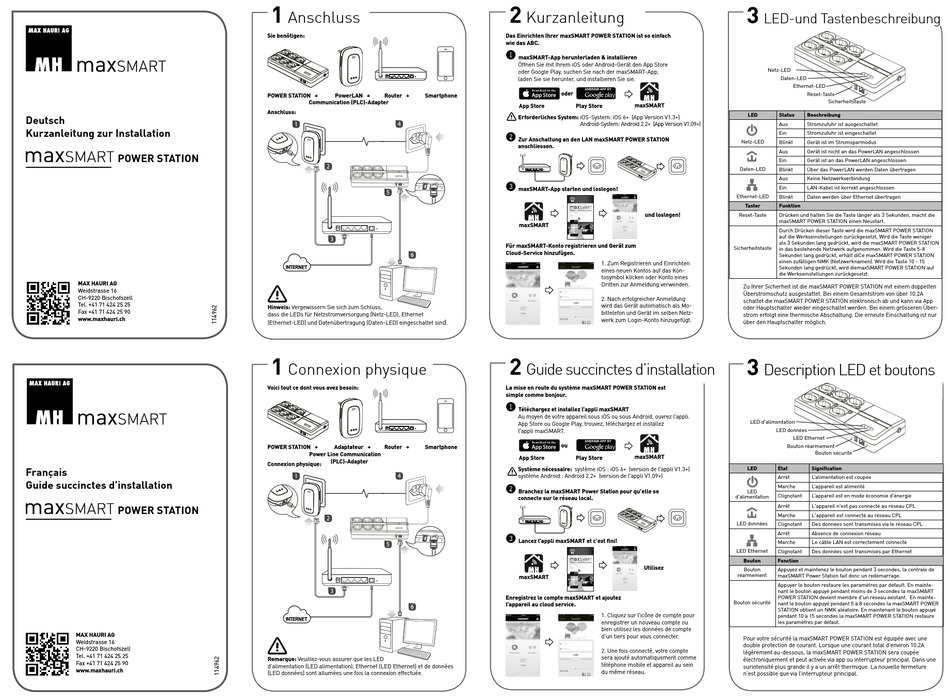

MH max smart Kurzanleitung

Deutsch
Kurzanleitung zur Installation
POWER STATION
MAX HAURI AG
Weidstrasse 16
CH-9220 Bischofszell
Tel. +41 71 424 25 25
Fax +41 71 424 25 90
www.maxhauri.ch
Français
Guide succinctes d'installation
POWER STATION
MAX HAURI AG
Weidstrasse 16
CH-9220 Bischofszell
Tel. +41 71 424 25 25
Fax +41 71 424 25 90
www.maxhauri.ch
1
Anschluss
Sie benötigen:
POWER STATION + PowerLAN + Router + Smartphone
Communication (PLC)-Adapter
Anschluss:
Hinweis: Vergewissern Sie sich zum Schluss,
dass die LEDs für Netzstromversorgung (Netz-LED), Ethernet
d.
(Ethernet-LED) und Datenübertragung (Daten-LED) eingeschaltet sin
1
Connexion physique
Voici tout ce dont vous avez besoin:
POWER STATION + Adaptateur + Router + Smartphone
Power Line Communication
(PLC)-Adapter
Connexion physique:
Remarque: Veuillez-vous assurer que les LED
d'alimentation (LED alimentation), Ethernet (LED Ethernet) et de données
(LED données) sont allumées une fois la connexion effectuée.
2
Kurzanleitung
Das Einrichten Ihrer maxSMART POWER STATION ist so einfach
wie das ABC.
1
maxSMART-App herunterladen & installieren
Öffnen Sie mit Ihrem iOS oder Android-Gerät den App Store
oder Google Play, suchen Sie nach der maxSMART-App,
laden Sie sie herunter, und installieren Sie sie.
oder
App Store Play Store maxSMART
Erforderliches System: iOS-System: iOS 6+ (App Version V1.3+)
Android-System: Android 2.2+ (App Version V1.09+)
2
Zur Anschaltung an den LAN maxSMART POWER STATION
anschliessen.
3
maxSMART-App starten und loslegen!
und loslegen!
maxSMART
Für maxSMART-Konto registrieren und Gerät zum
Cloud-Service hinzufügen.
1. Zum Registrieren und Einrichten
eines neuen Kontos auf das Kon-
tosymbol klicken oder Konto eines
Dritten zur Anmeldung verwenden.
2. Nach erfolgreicher Anmeldung
wird das Gerät automatisch als Mo-
biltelefon und Gerät im selben Netz-
werk zum Login-Konto hinzugefügt.
2
Guide succinctes d'installation
La mise en route du système maxSMART POWER STATION est
simple comme bonjour.
1
Téléchargez et installez l'appli maxSMART
Au moyen de votre appareil sous iOS ou sous Android, ouvrez l'appli.
App Store ou Google Play, trouvez, téléchargez et installez
l'appli maxSMART.
ou
App Store Play Store maxSMART
Système nécessaire: système iOS : iOS 6+ (version de l'appli V1.3+)
système Android : Android 2.2+ (version de l'appli V1.09+)
2
Branchez la maxSMART Power Station pour qu'elle se
connecte sur le réseau local.
3
Lancez l'appli maxSMART et c'est fini!
Utilisez
maxSMART
Enregistrez le compte maxSMART et ajoutez
l'appareil au cloud service.
1. Cliquez sur l'icône de compte pour
enregistrer un nouveau compte ou
bien utilisez les données de compte
d'un tiers pour vous connecter.
2. Une fois connecté, votre compte
sera ajouté automatiquement comme
téléphone mobile et appareil au sein
du même réseau.
3
LED-und Tastenbeschreibung
Netz-LED
Daten-LED
Ethernet-LED
Reset-Taste
Sicherheitstaste
LED Status Beschreibung
Aus Stromzufuhr ist ausgeschaltet
Ein Stromzufuhr ist eingeschaltet
Netz-LED
Blinkt Gerät ist im Stromsparmodus
Aus Gerät ist nicht an das PowerLAN angeschlossen
Ein Gerät ist an das PowerLAN angeschlossen
Daten-LED Blinkt Über das PowerLAN werden Daten übertragen
Aus Keine Netzwerkverbindung
Ein LAN-Kabel ist korrekt angeschlossen
Ethernet-LED Blinkt Daten werden über Ethernet übertragen
Taster Funktion
Reset-Taste Drücken und halten Sie die Taste länger als 3 Sekunden, macht die
maxSMART POWER STATION einen Neustart.
Durch Drücken dieser Taste wird die maxSMART POWER STATION
auf die Werkseinstellungen zurückgesetzt, Wird die Taste weniger
als 3 Sekunden lang gedrückt, wird die maxSMART POWER STATION
Sicherheitstaste
in das bestehende Netzwerk aufgenommen. Wird die Taste 5-8
Sekunden lang gedrückt, erhält diCe maxSMART POWER STATION
einen zufälligen NMK (Netzwerknamen). Wird die Taste 10 - 15
Sekunden lang gedrückt, wird diemaxSMART POWER STATION auf
die Werkseinstellungen zurückgesetzt.
Zu Ihrer Sicherheit ist die maxSMART POWER STATION mit einem doppelten
Überstromschutz ausgestattet. Bei einem Gesamtstrom von über 10.2A
schaltet die maxSMART POWER STATION elektronisch ab und kann via App
oder Hauptschalter wieder eingeschaltet werden. Bei einem grösseren Über-
strom erfolgt eine thermische Abschaltung. Die erneute Einschaltung ist nur
über den Hauptschalter möglich.
3
Description LED et boutons
LED d'alimentation
LED données
LED Ethernet
Bouton réarmement
Bouton sécurité
LED État Signification
Arrêt L'alimentation est coupée
Marche L'appareil est alimenté
LED
Clignotant L'appareil est en mode économie d'énergie
d'alimentation
Arrêt L'appareil n'est pas connecté au réseau CPL
Marche L'appareil est connecté au réseau CPL
LED données
Clignotant Des données sont transmises via le réseau CPL
Arrêt Absence de connexion réseau
Marche Le câble LAN est correctement connecté
LED Ethernet
Clignotant Des données sont transmises par Ethernet
Bouton Fonction
Bouton Appuyez et maintenez le bouton pendant 3 secondes, la centrale de
réarmement
maxSMART Power Station fait donc un redémarrage.
Appuyer le bouton restaure les paramètres par défault. En mainte-
nant le bouton appuyé pendant moins de 3 secondes la maxSMART
POWER STATION devient membre d'un réseau existant. En mainte-
Bouton sécurité
nant le bouton appuyé pendant 5 à 8 secondes la maxSMART POWER
STATION obtient un NMK aléatoire. En maintenant le bouton appuyé
pendant 10 à 15 secondes la maxSMART POWER STATION restaure
les paramètres par défaut.
Pour votre sécurité la maxSMART POWER STATION est équipée avec une
double protection de courant. Lorsque une courant total d'environ 10.2A
légèrement au-dessous, la maxSMART POWER STATION sera coupée
électroniquement et peut activée via app ou interrupteur principal. Dans une
surintensité plus grande il y a un arrêt thermique. La nouvelle fermeture
n'est possible que via l'interrupteur principal.
