Zu Ihrer Sicherheit
Achtung!
Lesen Sie die Anleitung vor Montage-
beginn ganz durch. So vermeiden Sie
Fehler und beugen Gefahren durch
falsche Montage vor.
Befolgen Sie die Anweisungen der Montage-
anleitung genau, damit ein korrekter Zusammen-
bau der Treppe gewährleistet ist. Bei Problemen
wenden Sie sich an Ihren Fachhändler.
Für Schäden, die durch unsachgemäße Montage
entstanden sind, übernimmt der Hersteller keine
Haftung.
Lieferumfang
Prüfen Sie, ob der Lieferumfang mit den Angaben
der Stückliste übereinstimmt. Wenn im Text
Positionsnummern (z.B. Pos. 10) angegeben sind,
beziehen sich diese auf die Stückliste.
Vor der Montage
Trimax: 4 cm
Gitterrost: 3 cm

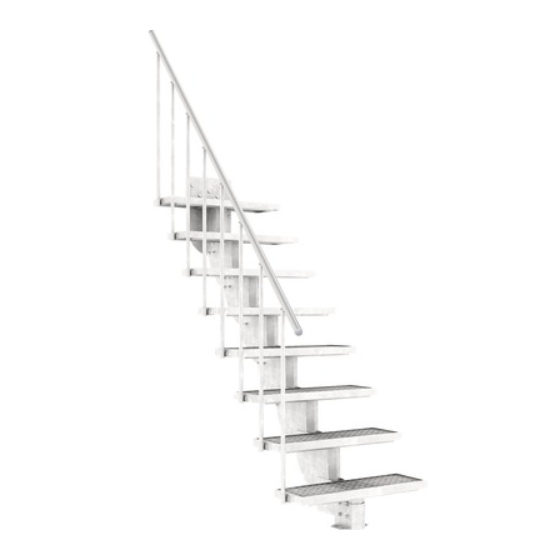

Gardenstep
Petros
Benötigtes Werkzeug und Material
Folgendes Werkzeug und Material wird benötigt:
(Schlag-) Bohrmaschine
Bohrer: 3,5 mm, 6,5 mm und 10 mm
Akkuschrauber
Eisensäge
2 Schraubenschlüssel 17 mm
Stehleiter
Tragfähigkeit muss dem Gewicht der Person plus dem
Gewicht der Treppe (Metallkonstruktion) standhalten.
Wasserwaage
2 Schraubzwingen
Zollstock / Maßband
90° Winkel
Bleistift
Da die Blechteile verzinkt sind, kann es sein, dass die
Schrauben nicht durch die Bohrlöcher passen. Bohren Sie in
diesem Fall mit einem passenden Bohrer nach.
Gesamthöhe messen
Messen Sie zunächst die Gesamthöhe (G) der Treppe von
der Oberkante Fußboden bis zur Oberkante Austritt.
Berücksichtigen Sie dabei folgendes:
Ebenheit des Fundaments
(50 x 50 cm, frostfrei gegraben)
Für die Treppenstufe, die auf das oberste Stufen-
element (Pos. 1) geschraubt wird, müssen Sie die
Stufenstärke einplanen. Dies bedeutet, dass Sie das
oberste Stufenelement 4 cm (Trimax) oder 3 cm
(Gitterrost) unterhalb der Oberkante Austritt anbringen
müssen.
Montageanleitung
Seite 1 von 7
Werbung
Verwandte Anleitungen für Pertura Petros
Inhaltszusammenfassung für Pertura Petros
- Seite 1 Montageanleitung Gardenstep Petros Zu Ihrer Sicherheit Benötigtes Werkzeug und Material Achtung! Folgendes Werkzeug und Material wird benötigt: Lesen Sie die Anleitung vor Montage- (Schlag-) Bohrmaschine beginn ganz durch. So vermeiden Sie Fehler und beugen Gefahren durch Bohrer: 3,5 mm, 6,5 mm und 10 mm falsche Montage vor.
- Seite 2 Steigungshöhe ermitteln An der folgenden Tabelle können Sie ablesen, wie viele Stufenelemente für die jeweilige Gesamthöhe benötigt werden. Trimax: 4 cm Es wird immer mit dem obersten Element (Pos. 1), dem Gitterrost: 3 cm untersten Element (Pos. 3) und einer variablen Anzahl der Mittelelemente (Pos.
-
Seite 3: Montage
Montage Schritt 1: Stufenelemente zusammenbauen Setzen Sie die Stufenelemente (Pos. 1, Pos. 2, Pos. 3) der Treppe auf einer möglichst ebenen Grundfläche zusammen. Setzen Sie die Verbindungselemente (Pos. 6a/6b) in die Stufenelemente. Verschrauben Sie die Stufenelemente durch das Verbindungs- element (Pos. 6) über die Gewindestange (Pos. 7), die Scheibe (Pos. - Seite 4 Schritt 3: Stufenelemente verschrauben Verschrauben Sie die hinteren Bohrlöcher der Stufenelemente miteinander (Pos. 7, 8 und 9). Ziehen Sie alle Schrauben fest Schritt 4: Treppe in Montageposition bringen Richten Sie die Treppe auf und bringen sie in die Position, in der sie montiert werden soll.
- Seite 5 Schritt 5: Treppe befestigen Richten Sie die montierte Treppe auf. Verschrauben Sie die Treppe an der oberen Montageebene (Schrauben Pos. 12, Dübel Pos. 13). Achtung! Die Treppe darf erst benutzt werden, nachdem sie auch am Fundament befestigt wurde. Verschrauben Sie die Treppe anschließend am Fundament (Schrauben Pos.
- Seite 6 Schritt 7b: Gitterrost-Stufen befestigen Verschrauben Sie die Stufen mit den Flachrundschrauben 6 x 25, U-Scheiben 6 mm, Muttern M 6. Schritt 8: Geländer montieren Sie können das Geländer wahlweise rechts oder links an der Treppe anbauen. Verschrauben Sie den Geländerstab (21) noch nicht fest mit dem Geländerhalter (22).
-
Seite 7: Nach Der Montage
Schritt 9: Handlauf montieren Bauen Sie den Handlauf (25) von oben nach unten an. Schieben Sie das Verbindungselement (11) in den Handlauf und verschrauben es mit dem Geländerstab (23, 24). Schrauben Sie das Verbindungselement (11) mit den Senkschrauben (12) fest an den Handlauf. Schrauben Sie die Endkappe (17, 18, 19, 20) an den Handlauf (25).
