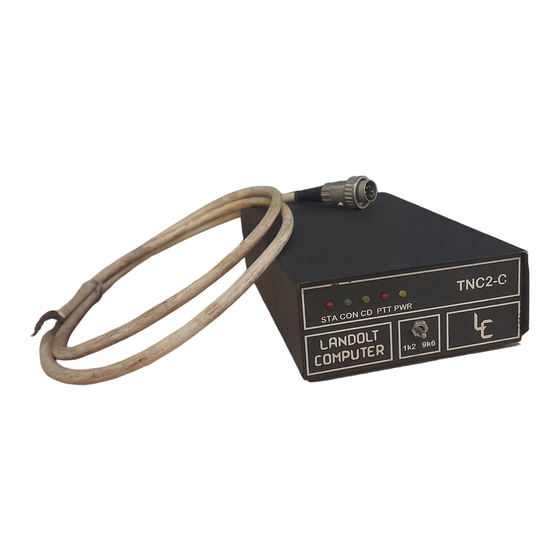

Landolt Computer TNC 2 C Aufbau- Und Bedienungsanleitung

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
Aufbau— und Bedienungsanleitung
Packetradiomodem der Frankfurter PR-Gruppe
Entwickelt von DD0ZR DC2FI DB5ZK und DB1ZG
http://www.landolt.de/info/afuinfo/tnc2c9k6.htm
T N C
===========
Vertrieb:
Landolt
Hellmut Landolt DF5FF
Wingertstraße 114
D 6457 Maintal l
06181/45293
2
C
Computer

Werbung

loading

Verwandte Anleitungen für Landolt Computer TNC 2 C

Inhaltszusammenfassung für Landolt Computer TNC 2 C

  • Seite 1 T N C =========== Aufbau— und Bedienungsanleitung Packetradiomodem der Frankfurter PR-Gruppe Entwickelt von DD0ZR DC2FI DB5ZK und DB1ZG Vertrieb: Landolt Computer Hellmut Landolt DF5FF Wingertstraße 114 D 6457 Maintal l 06181/45293 http://www.landolt.de/info/afuinfo/tnc2c9k6.htm...
  • Seite 2 TNC2 one board system in CMOS by DD0ZR, DC2FC, DB5ZK and DB1ZG Please read this manual carefully, because also for experienced hobbyists it contains some valuable tips. Special care on this board version was taken for modern circuit design and an extremely low current consumption of about 40 mA.
  • Seite 3 TNC2C EINPLATINEN-SYSTEM IN CMOS VON DD0ZR, DC2FI, DB5ZK und DBlZG Bitte lesen Sie diese Anleitung vollständig, denn auch für den geübten Bastler sind hier noch einige wertvolle Hinweise enthal- ten. dieser Platinenversion wurde besonderer Wert moderne Schaltungauslegung sowie auf extrem niedrigen Stromverbrauch von etwa 40 mA gelegt.
  • Seite 4 Die Pins 13 und 14 des 74HC139 sollten zusammen mit Pin 15 auf +5V an Pin 16 gelegt werden, um den Stromverbrauch noch mal um 2 mA zu senken. Aufgrund eines Layoutfehlers liegen diese Eingänge offen, was bei CMOS ICs zu zufälligem Toggeln der Eingänge führen kann. Die NF-Buchse ist eine 5-Pol-DIN-Buchse (180°), wie sie auch in der Rundfunktechnik Verwendung findet.
  • Seite 5 Für weitere Anwendungen steht Modemdisconnect-Anschluß für Versuche mit anderen Modems (KW, PSK, RUDAK, PACKSAT,..) zur Verfügung. Folgende Pinbelegung: ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● Input TX Clock * 16 zur DPLL Output TX Clock * 16 vom DIL-Schalter NRZI-Transmit Data zum Modem NRZI-Transmit Data zum Modem...
  • Seite 6 Die LEDs haben folgende Bedeutung: Betriebsspannung Carrier Detect Connected Status Anode: Langes Bein (Dreieck) Kathode: Kurzes Bein (Strich) Nach Anschließen der Stromversorgung müssen die LEDs Power, Sta- tus, Connected leuchten. Nach 2 - 3 Sekunden müssen die LEDs Sta- tus und Connected verlöschen. Dann ist der TNC2C betriebsbereit. BR1: Wird der TNC2C mit dem mitgelieferten EPROM betrieben, läuft die Uhr sehr genau;...
  • Seite 7 TNC 2 EINPLATINEN-SYSTEM IN CMOS VON DD0ZR, DC2FI, DB5ZK und DB1ZG Bauteileliste Platine doppelseitig durchkontaktiert mit Bestückungsaufdruck Z80A CMOS CPU (Z84C00, µPD780, LH0080A, D70008) Z80A CMOS SIO-0 (Z84C40, LH0084A) 27C256 CMOS EPROM TC55257 CMOS 32K*8 RAM (µPD43256C, HM62256, SRM20256C12) MAX232 V24 TREIBER MAXIM TCM 3105 BELL202 MODEM TEXAS INSTRUMENTS...
  • Seite 8 Anzahl Bauteil Erklärung Rastermaß 10 Ω Widerstand 100 Ω Widerstand 1,5 kΩ Widerstand 2,2 kΩ Widerstand 4.7 kΩ Widerstand 10 kΩ Widerstand 47 kΩ Widerstand 100 kΩ Widerstand 1 MΩ Widerstand 27 pF Keramischer Kondensator 33 pF Keramischer Kondensator 100 pF Keramischer Kondensator 10 nF Keramischer Kondensator...
