EMP-Centauri S16/1PCP-W3 Anleitung

Installations-/Bedienungs Anleitung
S16/1PCP-W3
Lieber Kunde,
vielen Dank dafür, dass Sie sich für ein Produkt von EMP-Centauri entschieden
haben. Für einen sicheren Betrieb ist es unbedingt notwendig, die Anweisungen
der vorliegenden Montage- und Bedienungsanleitung zu beachten.
Bitte bewahren Sie diese Anleitung sicher auf, damit Sie evtl. auftretende Fragen
während des Betriebs, klären können.
1) Bestimmung, Garantie
Die Produkte wurden für die Verteilung von Rundfunk- und Fernsehsignalen eines
satelliten- und terrestrischen Empfangssystems entwickelt.
Für EMP-Centauri PROFI CLASS Produkte gilt eine Herstellergarantie von
6 Jahren, ab Kaufdatum.
Diese Garantie gilt nur bei bestimmungsgemäßem Einsatz des Produktes und gilt
nicht bei Beschädigung durch den Installateur/Nutzer.
2) Technische Daten

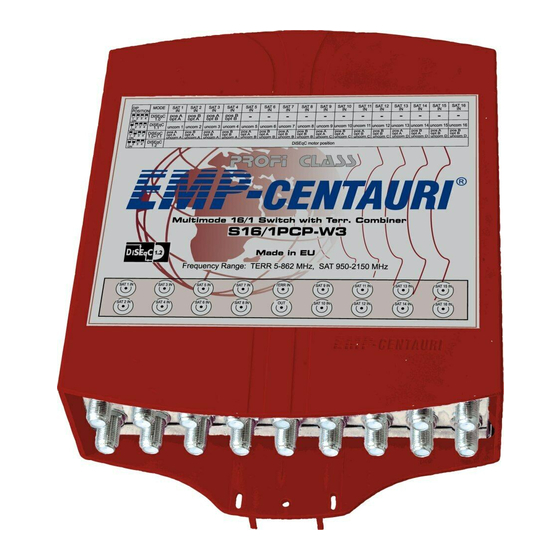

S16/1PCP-W3 ist ein DiSEqC-umschalter in einem Wetterschutzgehäuse,
geeignet für Verteilung von satelliten TV- und Radio-signale von bis zu 16 LNBs
an 1 Nutzer. Der Umschalter wird von Empfänger mit DiSEqC 1.0 / 1.1 / 1.2
Befehle gesteuert. Der Schalter ist für DC, 22 kHz, Tone Burst und DiSEqC
durchgehend. Die Eingänge sind gegen Kurzschluss geschützt.
Technische Daten
Eingänge / Ausgänge
Frequenzbereich
Durchgangsdämpfung
Übersprechdämpfung
Strombedarf
DC-Durchlass max.
Abmessungen
Umgebungstemperatur
S16/1PCP-W3
17 (16 x SAT + 1 x TERR) / 1
TERR 5–862 MHz, SAT 950–2150 MHz
TERR 2 dB, SAT 5 dB
25 dB min.
80 mA (18V) von Satelliten-Empfänger
400 mA
17,2 x 20,0 x 6,9 cm
−30°C – +70°C
1 von 4
1003832-DE A
