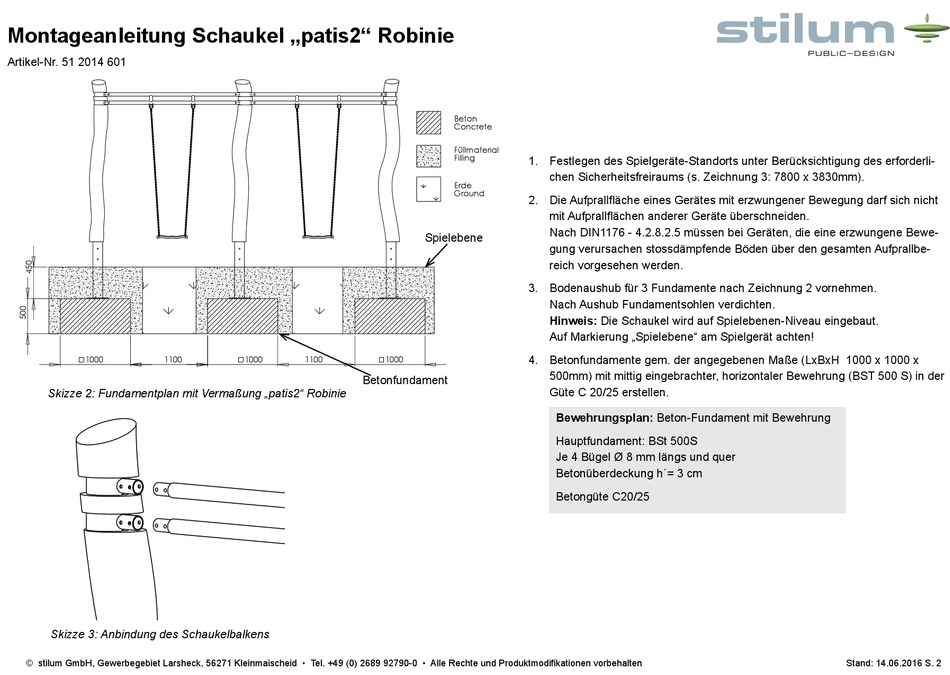

Montageanleitung Schaukel „patis2" Robinie
Artikel-Nr. 51 2014 601
1000
1100
Skizze 2: Fundamentplan mit Vermaßung „patis2" Robinie
Beton
Concrete
Füllmaterial
Filling
Erde
Ground
Skizze 3: Anbindung des Schaukelbalkens
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
Spielebene
1000
1100
1000
Betonfundament
WERKSTOFF
Abmaße:
MAßSTAB:
OBERFLAECHEN NACH
DIN ISO 1302 REIHE 2
WERKSTUECKKANTEN
NACH DIN 6784
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI + KAISER GMBH DARF DIESE TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT
1000
1100
1000
Beton
Concrete
Füllmaterial
Filling
1. Festlegen des Spielgeräte-Standorts unter Berücksichtigung des erforderli-
chen Sicherheitsfreiraums (s. Zeichnung 3: 7800 x 3830mm).
Erde
Ground
2. Die Aufprallfläche eines Gerätes mit erzwungener Bewegung darf sich nicht
mit Aufprallflächen anderer Geräte überschneiden.
Nach DIN1176 - 4.2.8.2.5 müssen bei Geräten, die eine erzwungene Bewe-
gung verursachen stossdämpfende Böden über den gesamten Aufprallbe-
reich vorgesehen werden.
3. Bodenaushub für 3 Fundamente nach Zeichnung 2 vornehmen.
Nach Aushub Fundamentsohlen verdichten.
Hinweis: Die Schaukel wird auf Spielebenen-Niveau eingebaut.
Auf Markierung „Spielebene" am Spielgerät achten!
4. Betonfundamente gem. der angegebenen Maße (LxBxH 1000 x 1000 x
500mm) mit mittig eingebrachter, horizontaler Bewehrung (BST 500 S) in der
Güte C 20/25 erstellen.
Bewehrungsplan: Beton-Fundament mit Bewehrung
Hauptfundament: BSt 500S
Je 4 Bügel Ø 8 mm längs und quer
NAME:
DATUM:
Betonüberdeckung h´= 3 cm
05.04.2016
Behnke
GEZ:
GEPR:
Betongüte C20/25
Fertigung:
FREIG:
x
ZUL. ABWEICHUNG
DIN 2768 - mH
-0,3
Gewerbegebiet Larsheck
+0,3
56271 Kleinmaischeid
Deutschland
NOCH DRITTEN MITGETEILT ODER ZUGÄNGLICH GEMACHT WERDEN NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VERWENDET
WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
1100
1000
WERKSTOFF
Abmaße:
MAßSTAB:
OBERFLAECHEN NACH
DIN ISO 1302 REIHE 2
WERKSTUECKKANTEN
NACH DIN 6784
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI + KAISER GMBH DARF DIESE TECHNISCHE
NOCH DRITTEN MITGETEILT ODER ZUGÄNGLICH GEMACHT WERDEN NOCH IN SONSTIGER W
BENENNUNG:
Fundamentplan
ZG-NR:
BESTELL-NR:
Projekt:
patis2 Robinie
Gewicht:
Rev.:
A3
NAME:
DATUM:
05.04.2016
Behnke
GEZ:
GEPR:
Fertigung:
FREIG:
x
ZUL. ABWEICHUNG
DIN 2768 - mH
-0,3
Gewerbegebiet Larsheck
+0,3
56271 Kleinmaischeid
Deutschland
WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH
Stand: 14.06.2016 S. 2
