Kameramodule

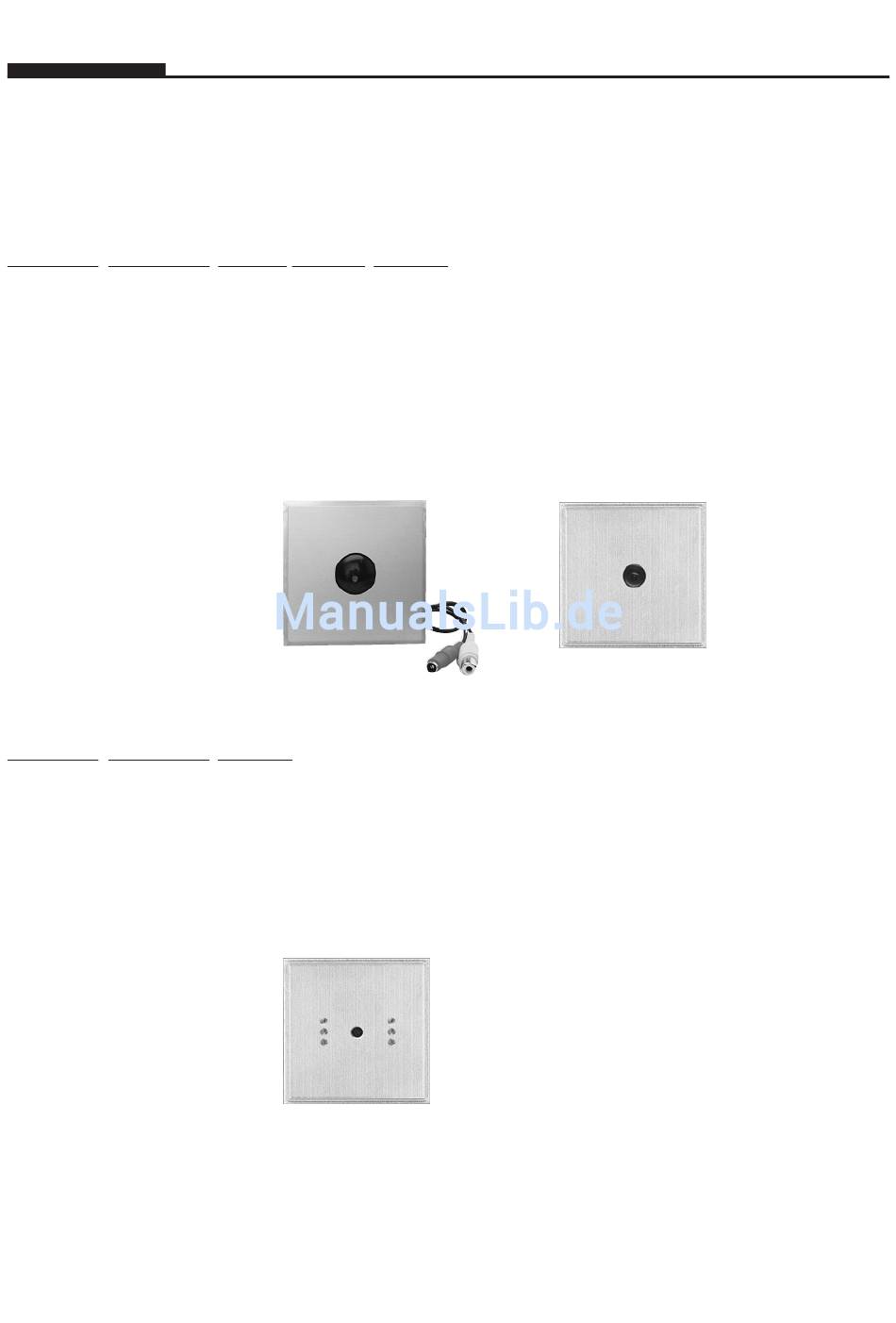

Anschaltung für Kameramodule:
Anschaltung für 20-2404/21-2404, 20-2409/21-2409:
Cinch-Buchse:
Buchse mit Anschlussleitung:
schwarze Ader-Endhülse
rote Ader-Endhülse
Anschaltung für 20-2407/21-2407:
Klemme Video
Klemme 12 V –
Klemme 12 V +
Als Spannungsversorgung für alle Kameramodule ist eine elektronisch stabilisierte 12 Volt Gleichspannung
mit einer Dauerbelastbarkeit von min. 200 mA vorzusehen. Es sollte immer nur eine Kamera pro Netzteil
betrieben werden.
Videosignalleitung
Signal: FBAS, 1 Vss/75 Ohm
Leitungslänge max. 100 m, bei größeren Entfernungen
wird ein Videoverstärker empfohlen
Spannungsversorgung 12 Volt =
12 Volt – Gleichspannung
12 Volt + Gleichspannung
Videosignalleitung
Signal: FBAS, 1 Vss/75 Ohm
Leitungslänge max. 100 m, bei größeren Entfernungen
wird ein Videoverstärker empfohlen
Masse Videosignal und 12 Volt – Gleichspannung
12 Volt + Gleichspannung
